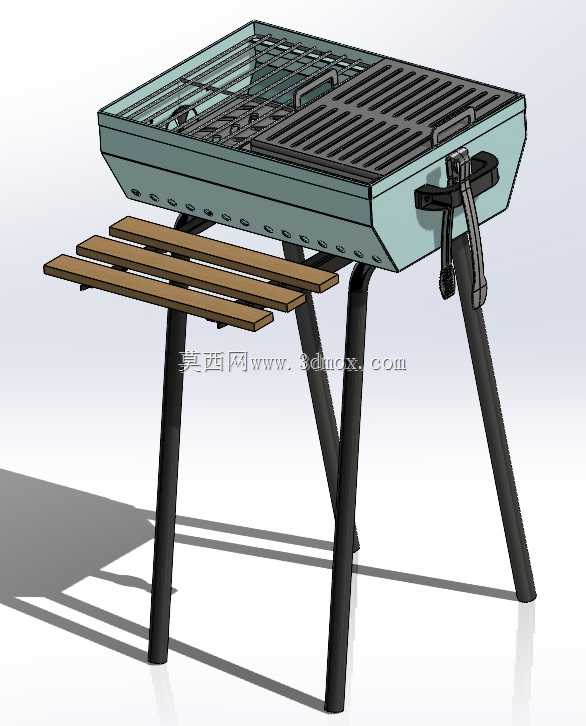

便携式折叠户外木炭烧烤架结构设计

　　这款炭烤设备主要面向户外露营、庭院聚餐、短途自驾野炊场景设计，区别于固定砌筑的烧烤台，整体结构围绕快速部署、收纳便携两个核心需求做结构优化，可满足3-6人同时烤制食材的使用需求。炉体主体采用薄钢板弯折成型，炉腔内部预留足够的木炭盛放空间，侧壁开设多组通风孔，可通过开合侧方的调风把手控制进风量，进而调节炭床燃烧温度，避免通风不足导致木炭闷熄，或是进风过大造成食材烤焦、炭块过快燃尽的问题。炉体顶部采用分区烤网设计，一半为密格铸铁烤网，适合烤制薄片食材、小型海鲜，避免食材掉落进炭腔；另一半为宽条格栅烤网，适合烤制大块肉类、整颗蔬菜，可获得更明显的烤痕与炭烤风味，两块烤网均设置内嵌式提手，无需额外工具即可提起，方便中途添加木炭、清理炭灰。

　　炉体侧方延伸出三层实木条组成的置物边架，采用悬挑式支撑结构，不用时可向下翻折贴合炉体侧壁，使用时展开可放置待烤食材、调料瓶、烧烤工具，减少使用者来回取放物品的走动距离，边架木条做了圆角打磨处理，避免剐蹭手部，木条与金属支架之间预留微小伸缩间隙，可适应户外使用时的温湿度变化，避免木材膨胀变形导致卡滞。支撑腿采用圆管弯折成型，呈外八字张开布局，着地端做了平切处理，可在平整草地、硬化路面、露营地台等不同地面保持稳定支撑，单腿承重冗余充足，即使单侧放置重物也不会出现侧翻风险，腿架与炉体之间采用快拆铰接结构，收纳时可将四条腿旋转折叠至炉体底部，整体收纳后外形规整，可放入汽车后备箱、露营储物箱内，不会占用过多储物空间。

　　炉体端部设置便携提手，提手表面包裹隔热材质，即使炉体刚使用完毕降温一段时间后，也可直接提起转移位置，不会出现烫伤风险。设计过程中针对钣金件的折弯工艺做了优化，所有棱角处均做了圆弧过渡处理，没有尖锐外露的钣金切口，避免组装、使用过程中划伤手部；炉体底部预留炭灰清理口，使用完毕后待炭灰完全冷却，可直接打开清理口将灰烬倒出，无需翻转整个炉体，清理维护难度大幅降低。烤网与炉体之间设置定位凸台，使用过程中烤网不会出现滑动移位，避免食材倾洒；通风调节把手采用阻尼铰接结构，调节到任意开度都可保持固定，不会受自重影响自行关闭。

　　整体结构没有复杂的传动部件，所有连接部位均采用常规紧固件，长期户外使用出现部件损坏时，可快速更换对应配件，无需整体报废，适配普通家庭用户、露营爱好者、小型户外经营摊位的日常使用需求，安装展开时无需额外辅助工具，单人即可在两分钟内完成从收纳状态到可使用状态的转换，收纳后整体厚度较薄，也可直立放置在储物间角落，不会过多占用居家储物空间。
