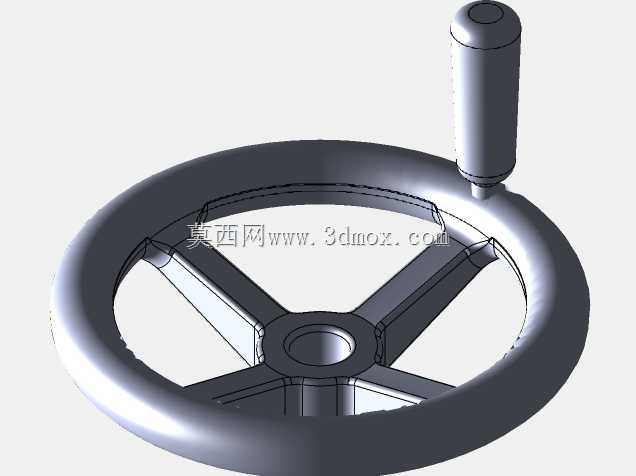

直径150带旋转握柄阀门手轮结构

　　这款手轮主要适配公称通径对应操作扭矩区间的截断类、调节类阀门，在化工管路、水务输送、暖通管网、小型工业设备的流体控制回路中都能见到这类操作件的身影，日常运维中操作人员通过转动手轮带动阀杆升降或旋转，实现管路通断、介质流量调节的核心动作，相比无握柄的光面手轮，侧边加装的可旋转握柄能让操作人员在需要微调阀位、或者启闭扭矩偏大的工况下，获得更顺手的施力点，不需要整只手攥住轮缘发力，单手握持握柄就能带动手轮转动，尤其适合安装位置局促、操作空间有限的管路段，比如设备夹层、管排密集的车间角落，操作人员不需要大幅度变换站位就能完成阀门操作。

　　从结构设计来看，这款手轮采用三辐条对称布局，轮缘为圆弧过渡的环形截面，握持边缘做了圆角处理，避免长期操作时硌伤操作人员手掌，中心的轮毂位置预留了与阀杆配合的安装孔位，孔位周边做了加厚处理，用来承受转动时传递的扭矩，避免长期启闭操作后轮毂位置出现开裂、变形的问题；三根辐条采用等夹角120度分布，在保证整体结构强度的前提下尽可能减少材料用量，同时辐条与轮缘、轮毂的连接位置都做了圆弧过渡，消除应力集中点，不管是采用金属铸造还是工程塑料注塑加工，都能减少成型过程中的缩孔、应力开裂缺陷。

　　侧边的旋转握柄通过小直径轴段与轮缘连接，握柄自身可绕连接轴自由转动，操作人员转动手轮时握柄可在掌心自主旋转，不会磨擦伤手，握柄的高度经过匹配设计，握持时手掌不会与轮缘发生干涉，握柄顶端做了封边圆弧处理，没有尖锐棱角。从安装边界来看，这款手轮的外径为150mm，对应的操作空间预留需要满足手轮整周转动时，周边30mm范围内无管线、设备结构遮挡，避免转动过程中出现卡滞；中心安装孔的尺寸适配常规阀杆的连接端，安装时只需要将轮毂孔与阀杆对正，通过顶丝或者键连接传递扭矩即可，不需要额外加工复杂的连接结构，替换同规格手轮时也能直接适配，不需要改动阀门本身的结构。

　　在实际工况使用中，这类带握柄的手轮相比大直径的冲压手轮，更适合操作频次中等、扭矩不算特别大的工况，比如小型截止阀、节流阀、球阀的手动操作端，日常巡检时的阀位微调、定期启闭操作都能轻松应对；三辐条的结构也让手轮整体重量更轻，安装在高空管路上的阀门上时，不会给阀杆增加额外的偏重负载，长期使用也不会因为手轮自重导致阀位偏移。设计过程中需要重点关注几个受力点：首先是轮毂与阀杆的配合长度，要保证足够的接触面积来传递扭矩，避免转动时出现孔位滑丝、磨损阀杆的问题；其次是辐条的截面厚度，需要根据对应阀门的最大操作扭矩做强度校核，保证在最大启闭力作用下辐条不会出现塑性变形；还有握柄与轮缘的连接轴段，要承受操作人员施加的径向推力，连接位置需要做加强处理，避免大力操作时握柄从轮缘处断裂。另外轮缘的截面形状设计成外凸圆弧，一方面是提升握持手感，另一方面如果手轮表面做喷塑、镀铬等表面处理时，圆弧面能让涂层更均匀，不容易出现积液、涂层不均的问题，提升手轮的抗锈蚀能力，适合在潮湿、有轻微腐蚀的车间环境中使用。
