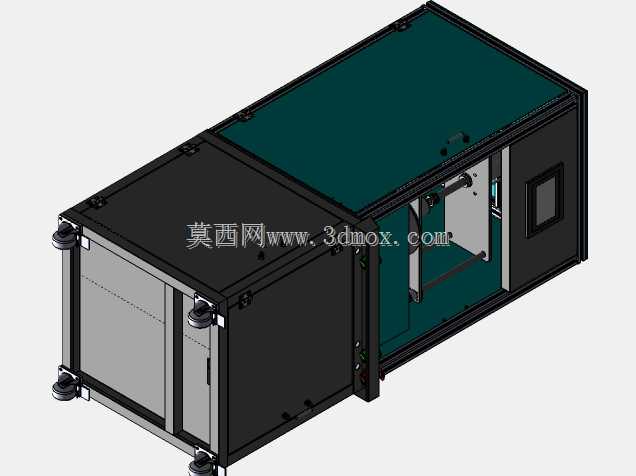

集装箱式集成阀组压力处理设备结构

　　这套集成式阀组设备采用标准集装箱式模块化柜体设计，在流体处理、工业制程配套场景中，主要承担流体介质的压力调控、通路分配、工况隔离功能，可直接作为独立功能单元嵌入厂区流体管网、移动式制程站点、野外作业配套流体系统中，无需额外搭建外围防护壳体，适配多场景快速部署需求。从结构设计逻辑来看，整体框架沿用标准海运集装箱的角件、侧梁承重体系，底部预留标准叉车位与吊装卸力点，可直接适配通用叉车、起重吊具的转运作业，安装时仅需保证基础承载面水平度偏差不超过千分之三，即可完成设备就位，无需额外做预埋固定结构，大幅缩短现场安装调试周期。

　　柜体采用分段式舱室布局，左侧封闭舱为阀组核心安装区，内部预留多层阀块安装导轨位，可根据实际工况需求叠加安装不同通径的调压阀、截止阀、单向阀组，管路走线沿舱体内侧预设的走线槽排布，避免管路外露造成的磕碰损伤；右侧舱室设置透明观察窗与检修门，日常巡检时可直接通过观察窗查看内部阀件的压力表示值、管路跑冒滴漏情况，检修时打开侧门即可触及所有阀组操作端，无需拆解整体柜体结构，日常维护的操作空间预留符合工业设备人机工程要求，单人即可完成常规阀件更换、密封件检修作业。

　　柜体顶部采用整板式密封顶盖，折边处做防水导流结构，户外部署时可直接抵御常规雨水冲刷，顶盖预留的吊装位与底部角件同轴，整体吊装时受力均匀，不会出现框架形变问题；侧面设置的通风百叶与内部舱室形成自然对流通道，可带走阀组长时间工作产生的热量，避免舱内温度过高造成密封件老化加速。从安装边界来看，整体外形尺寸适配标准20尺集装箱的安装占位，外接管路接口统一布置在柜体后侧下部，接口中心距地面高度为标准工业管路安装高度，可直接对接厂区现有管廊的预留接口，无需额外做管路变向调整；柜体底部角件的定位孔间距符合通用集装箱固定标准，如需做永久固定，可直接通过标准扭锁件与基础平台连接，固定点的受力强度可抵御八级风载下的位移风险。

　　设计过程中针对阀组工作时的振动传导做了专项优化，阀组安装底座与柜体框架之间设置橡胶减震垫，可抵消阀件开关、介质流动产生的高频振动，避免振动传导至柜体框架引发紧固件松动问题；所有门板接缝处均设置密封胶条，可阻挡户外粉尘、潮气进入舱内，适配多粉尘、高湿度的工业厂区部署环境，舱内预留的接地端子可直接接入厂区接地网，避免静电积累对阀组电控元件造成损伤。在实际应用中，这类集成阀组设备可直接替代传统分散布置的阀组安装台架，将原本需要现场组装的管路、阀件、防护结构全部在工厂内完成预装调试，运抵现场后仅需连接进出管路与控制线路即可投入使用，相比现场散装的阀组系统，部署周期可缩短七成以上，同时柜体的防护结构可有效保护内部阀件不受外界环境侵蚀，延长阀组整体使用寿命，降低日常维护的频次与成本。
