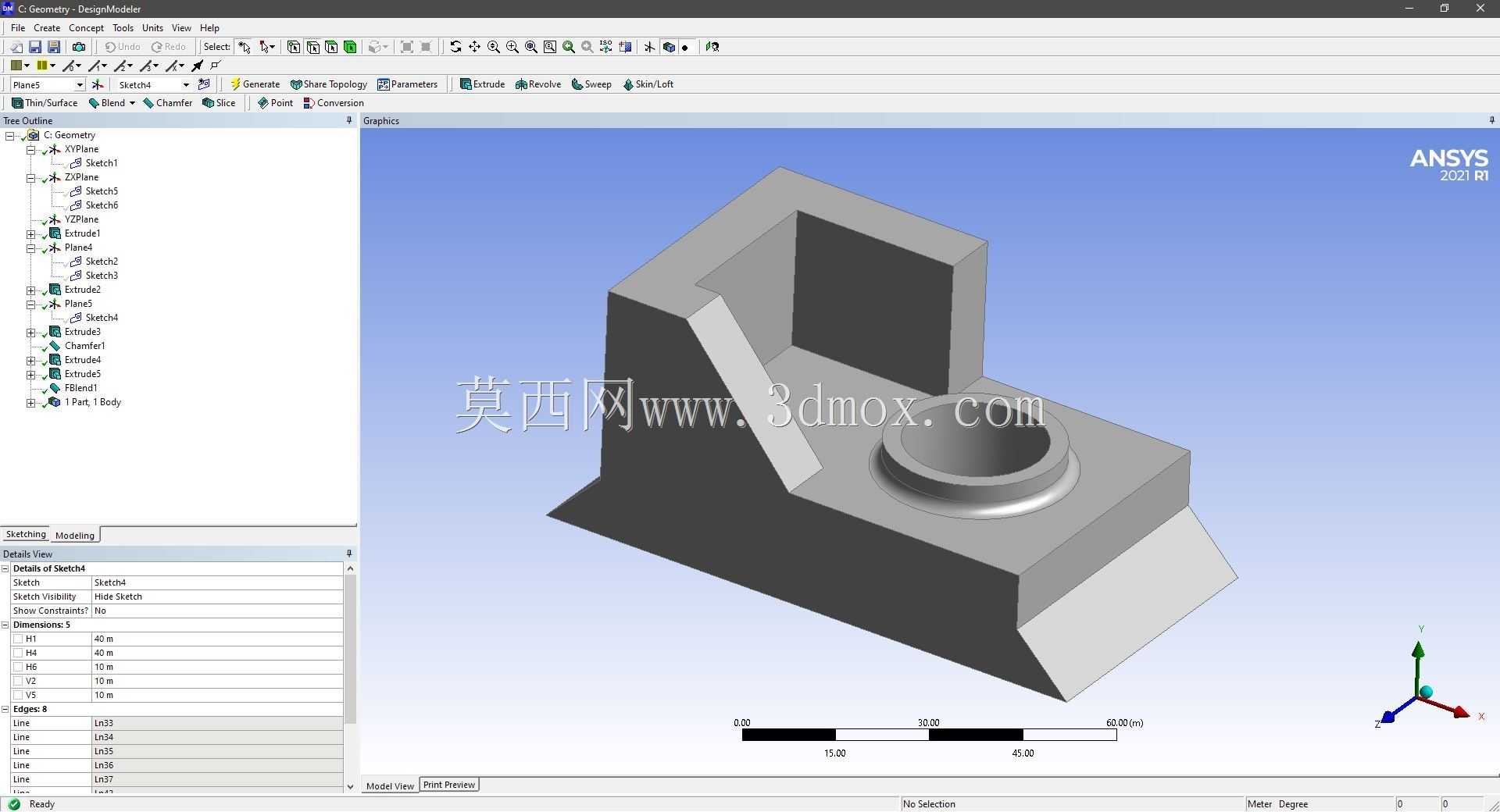

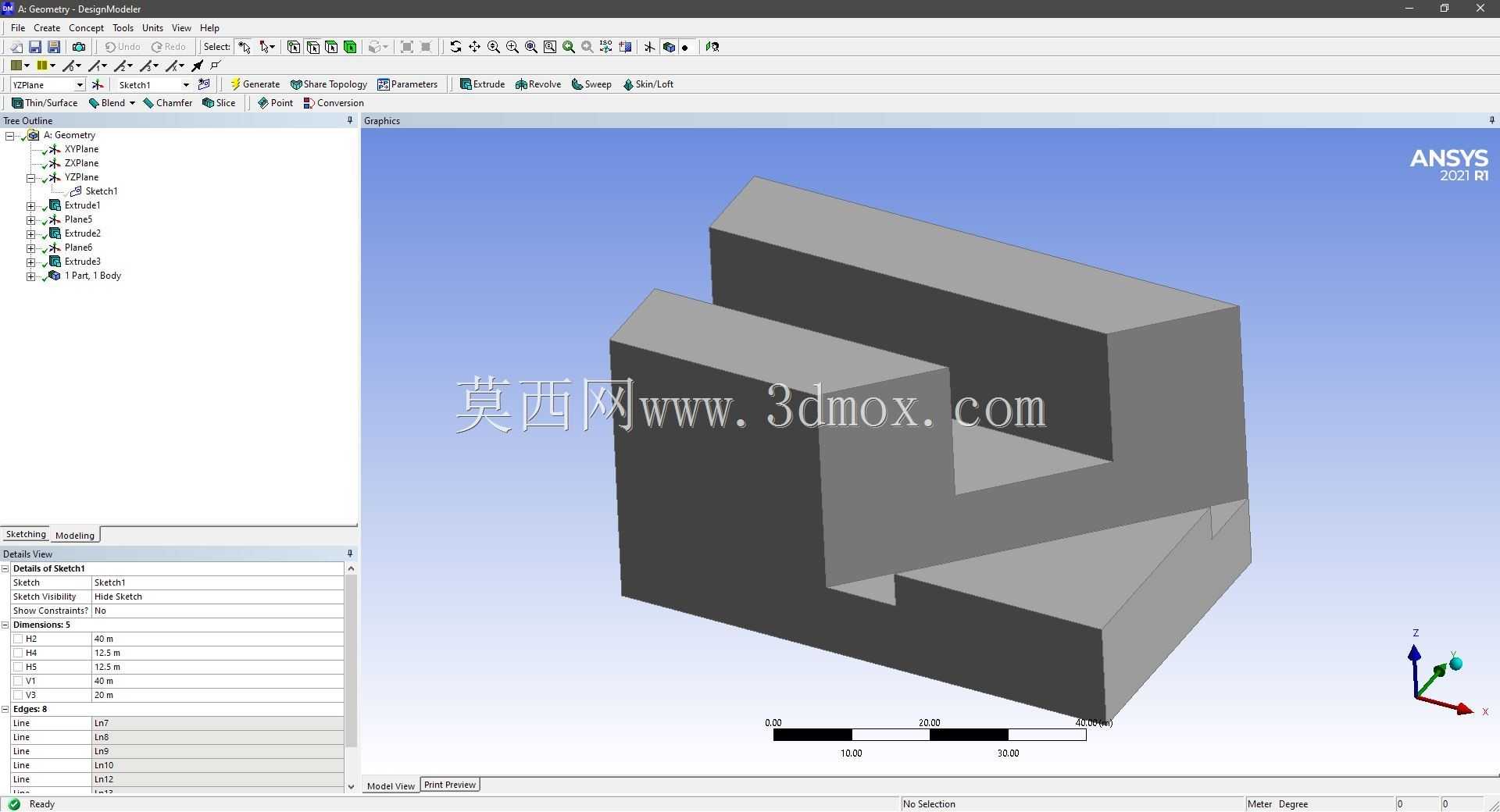

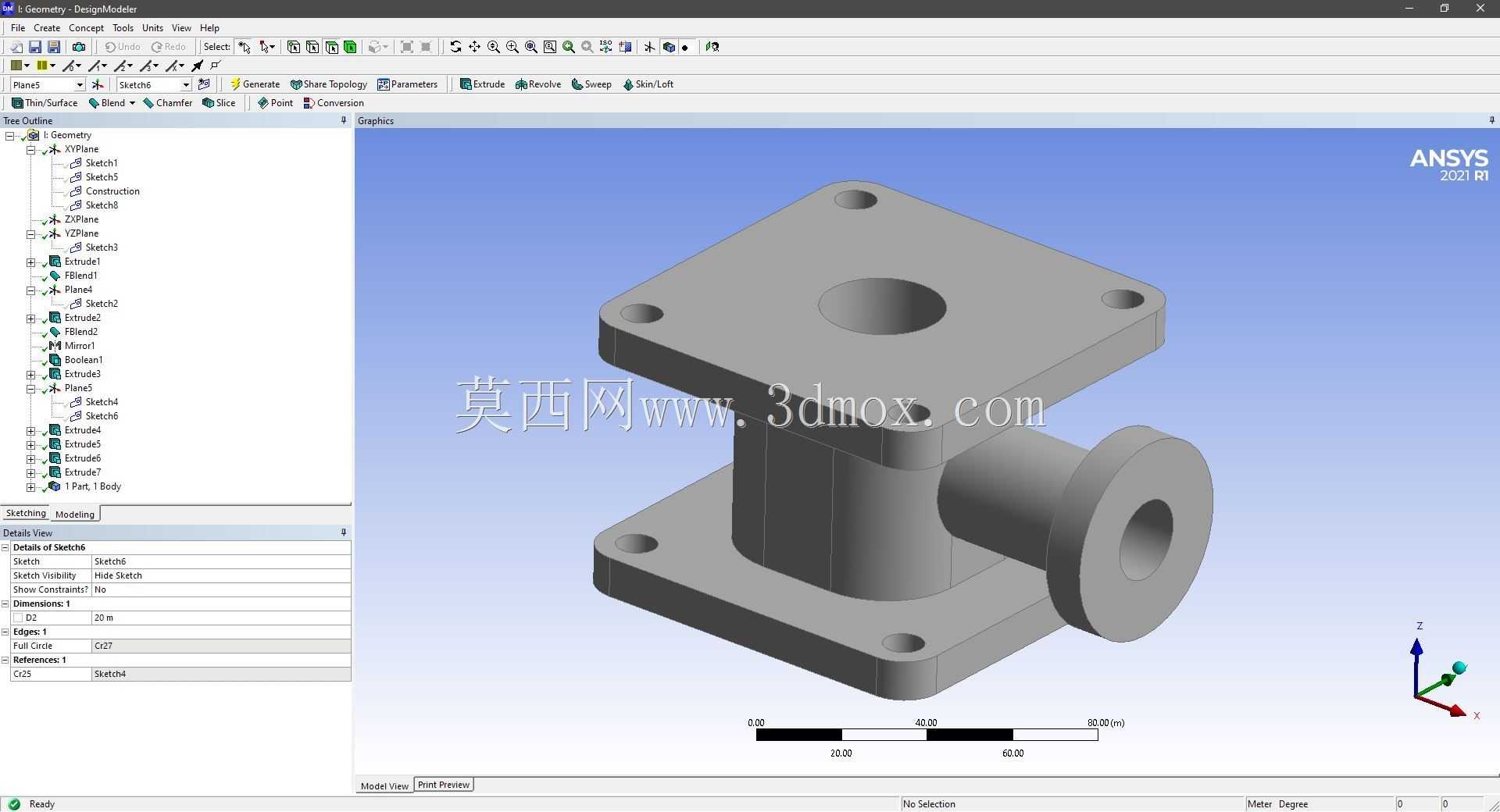

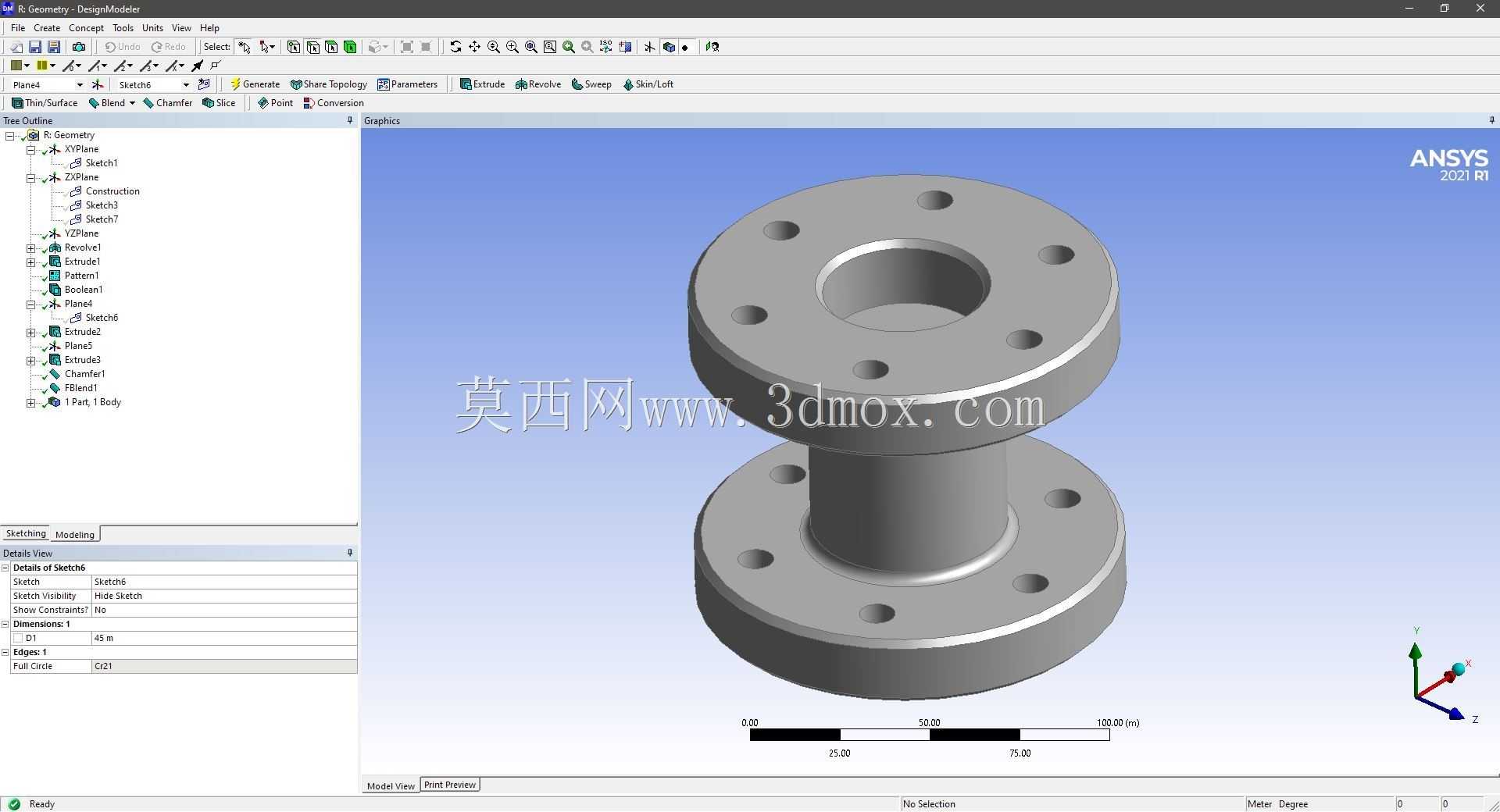

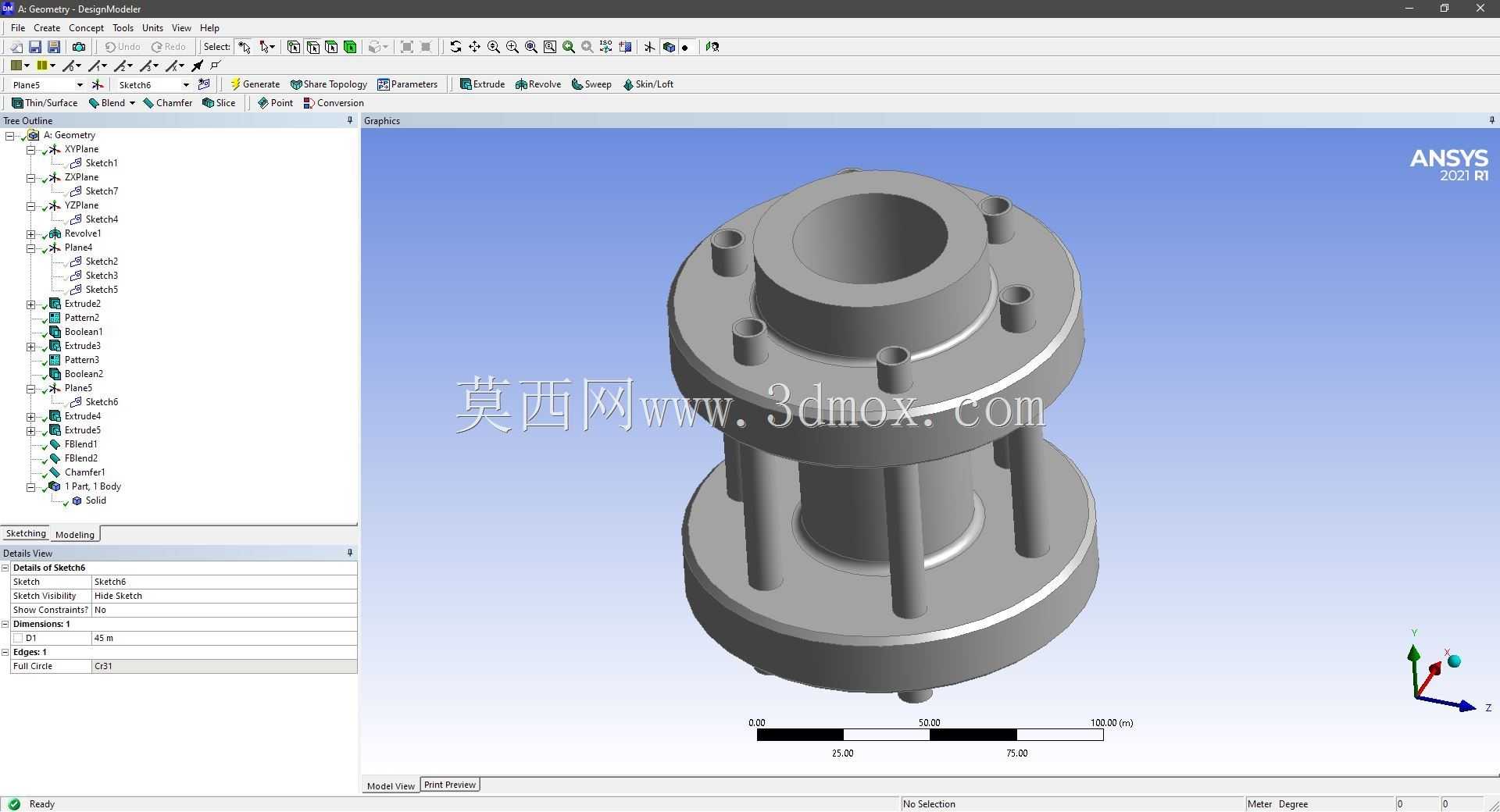

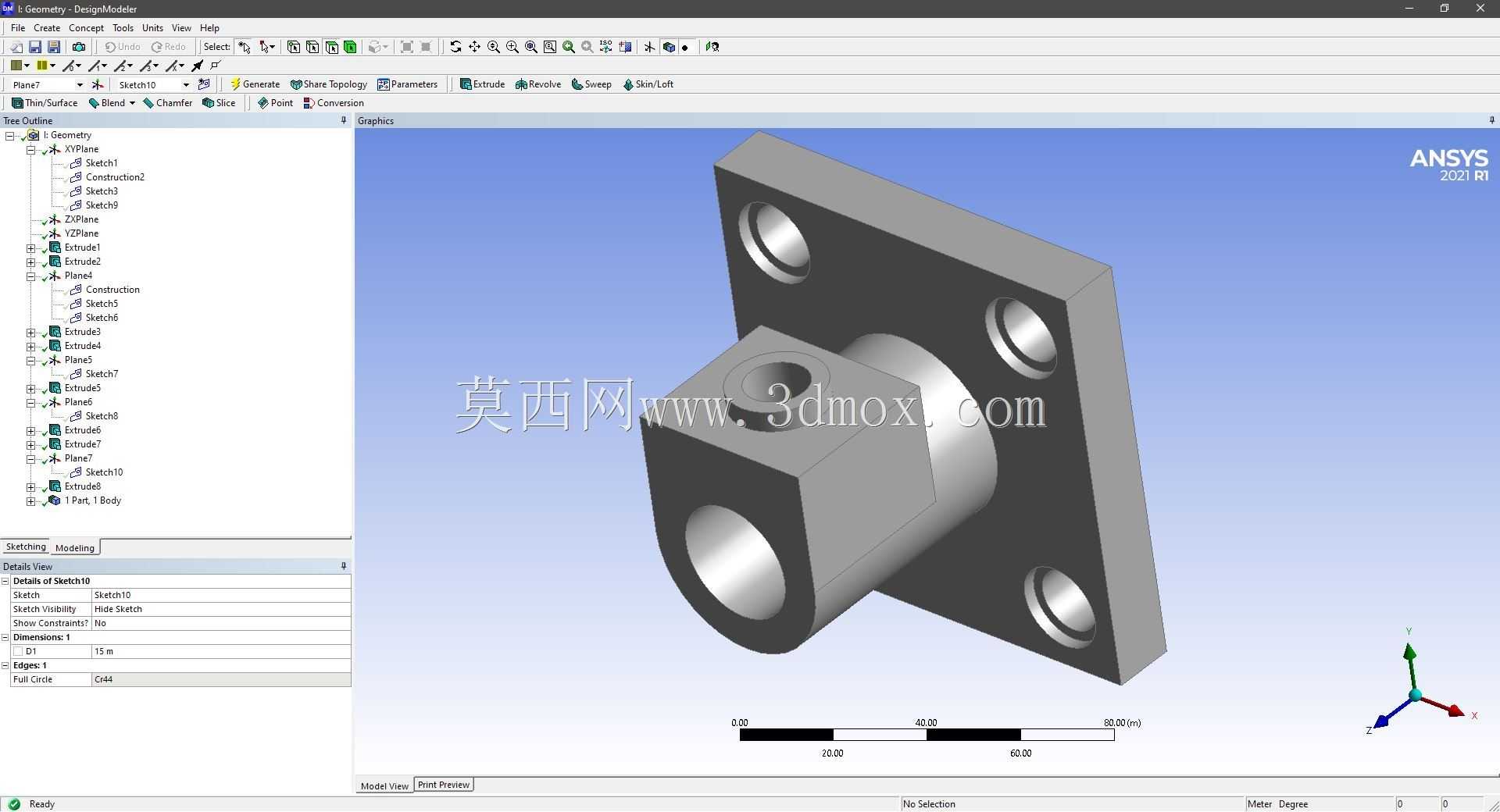

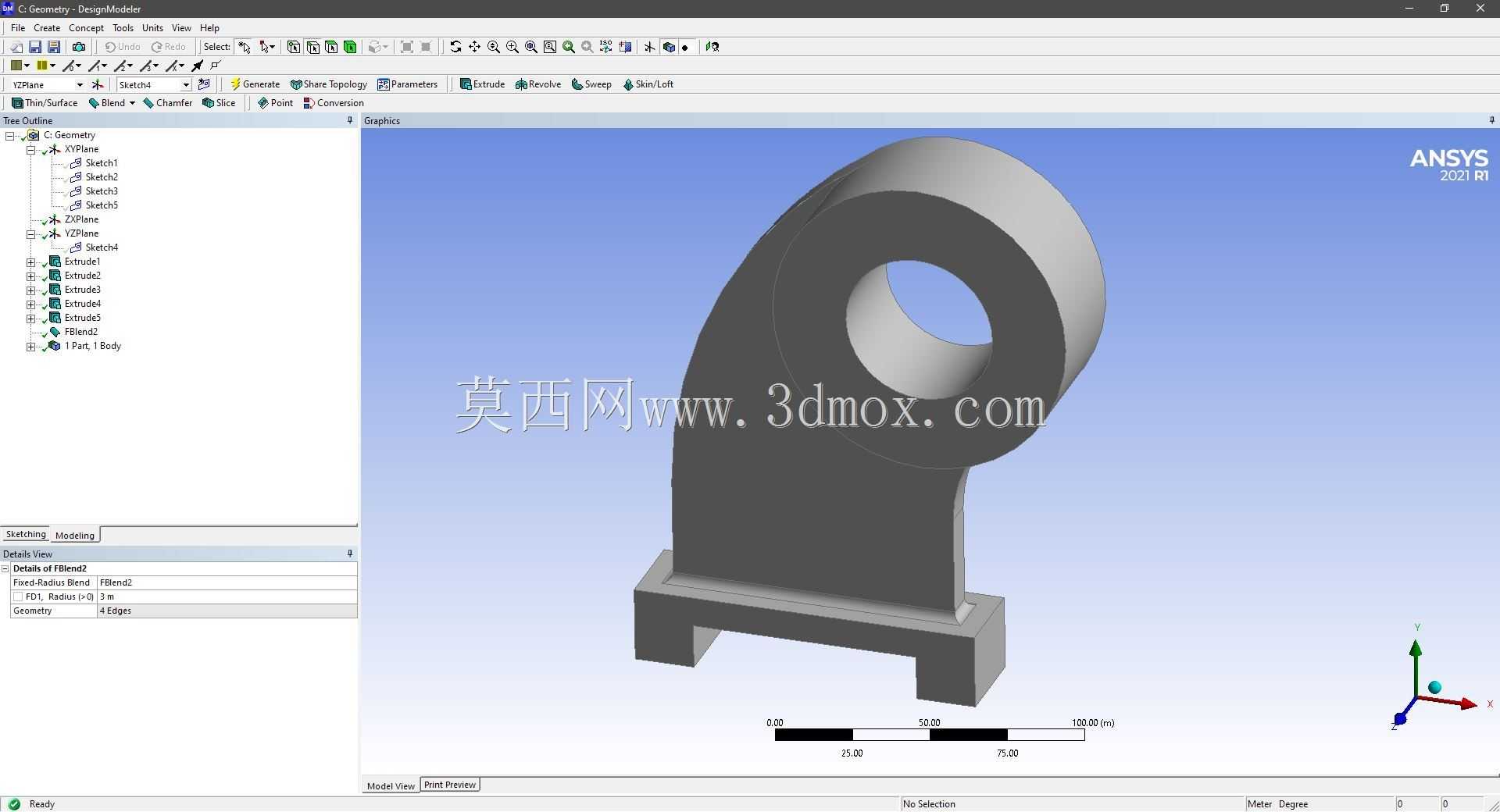

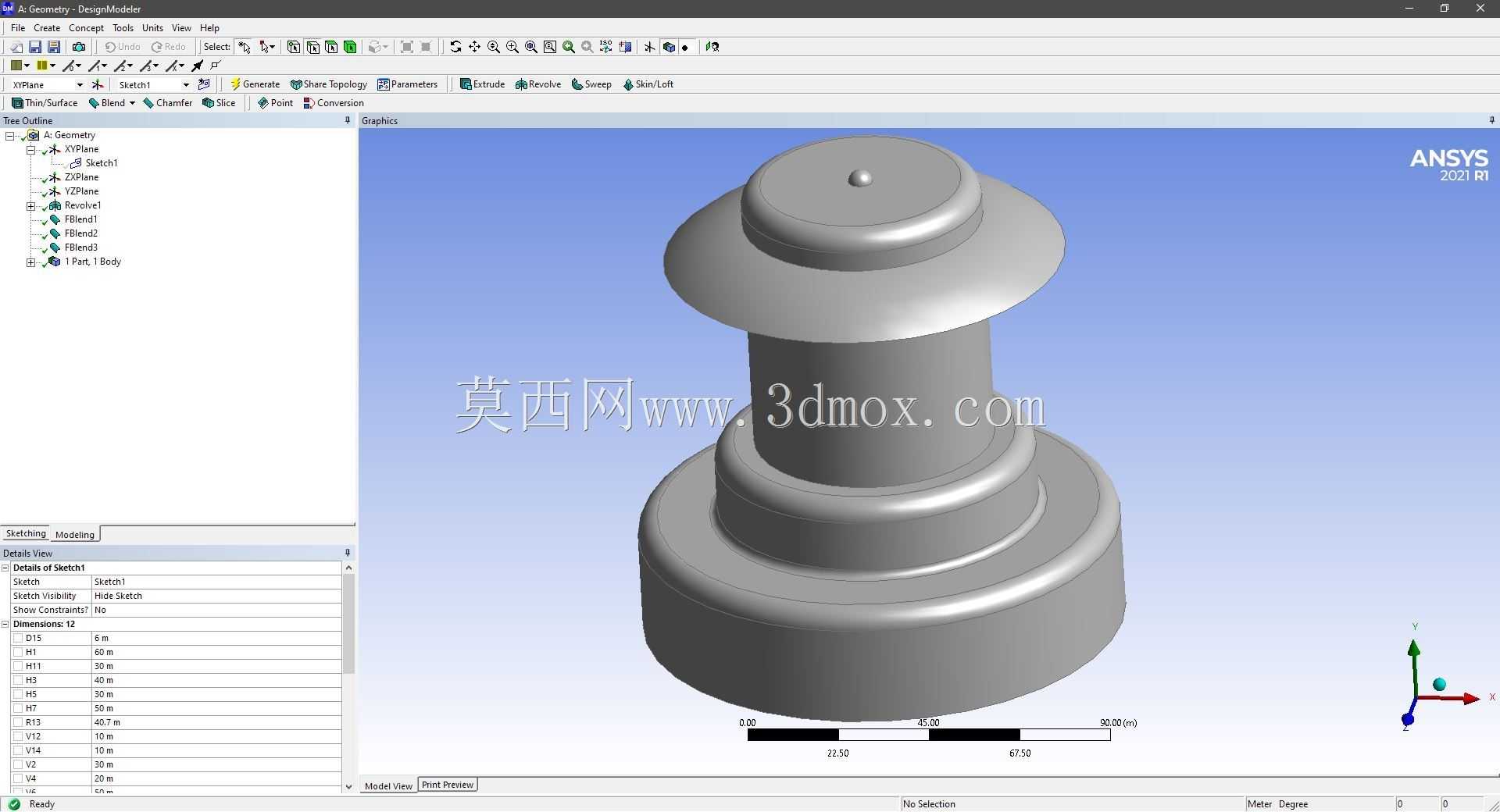

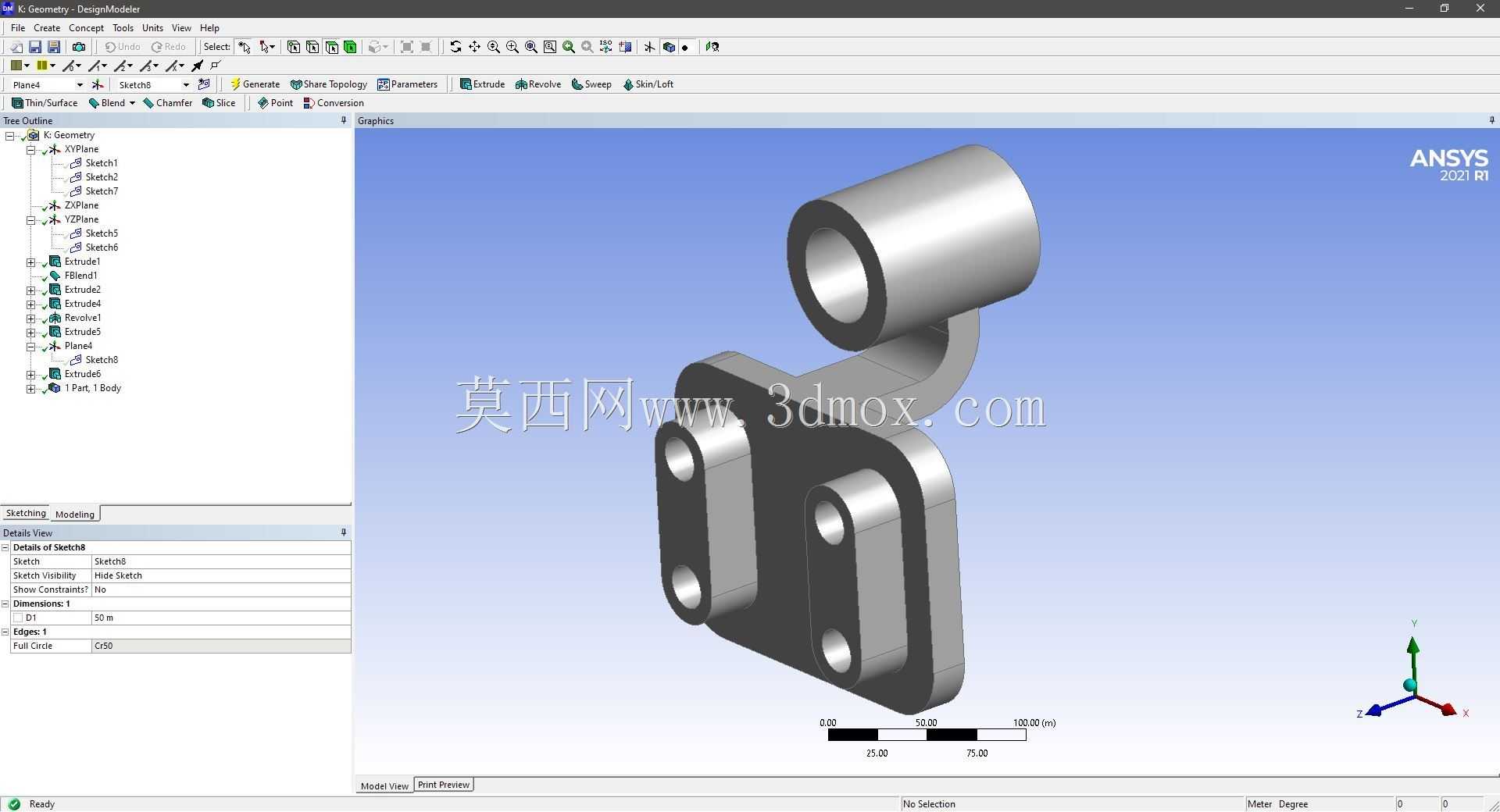

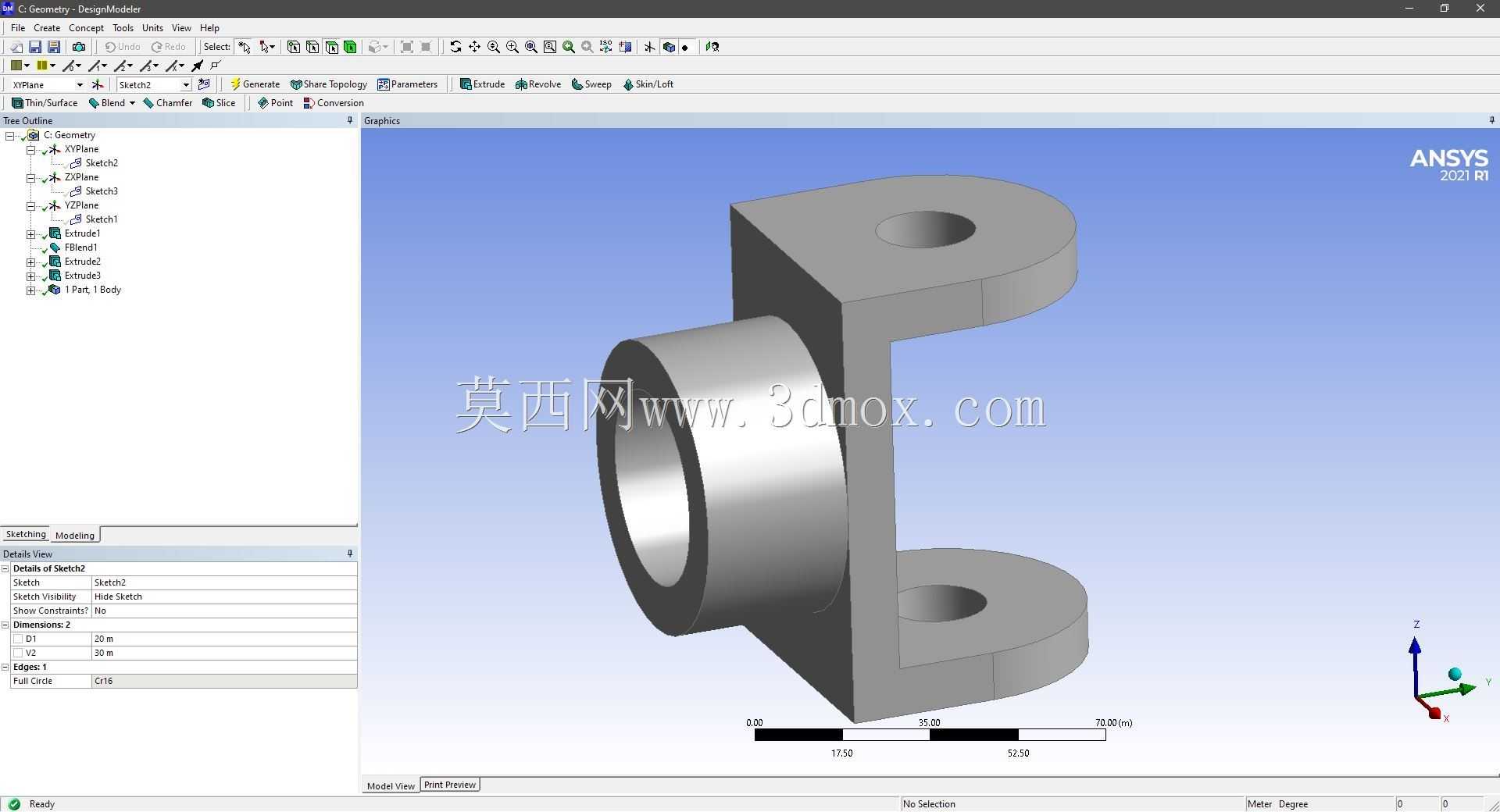

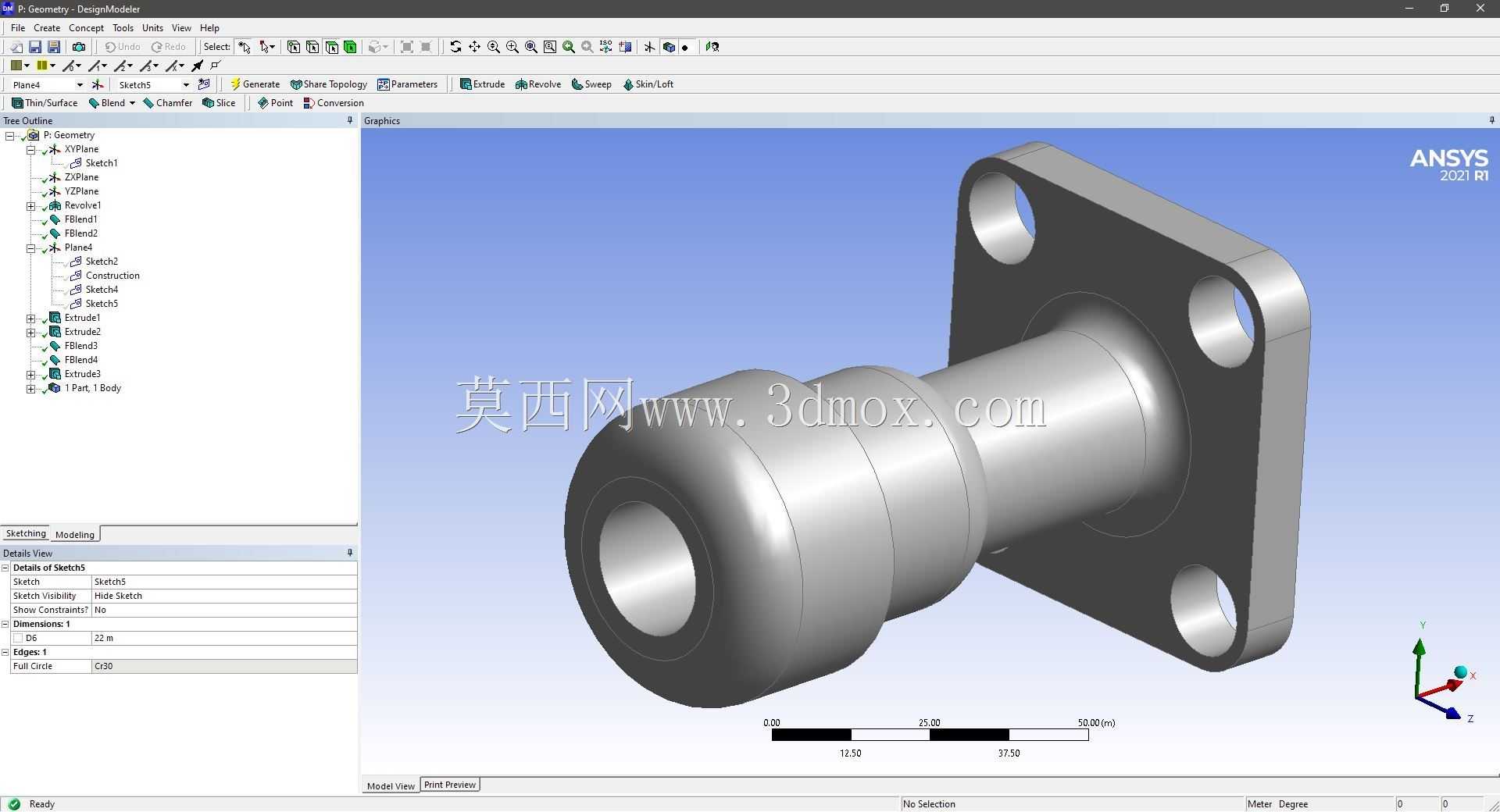

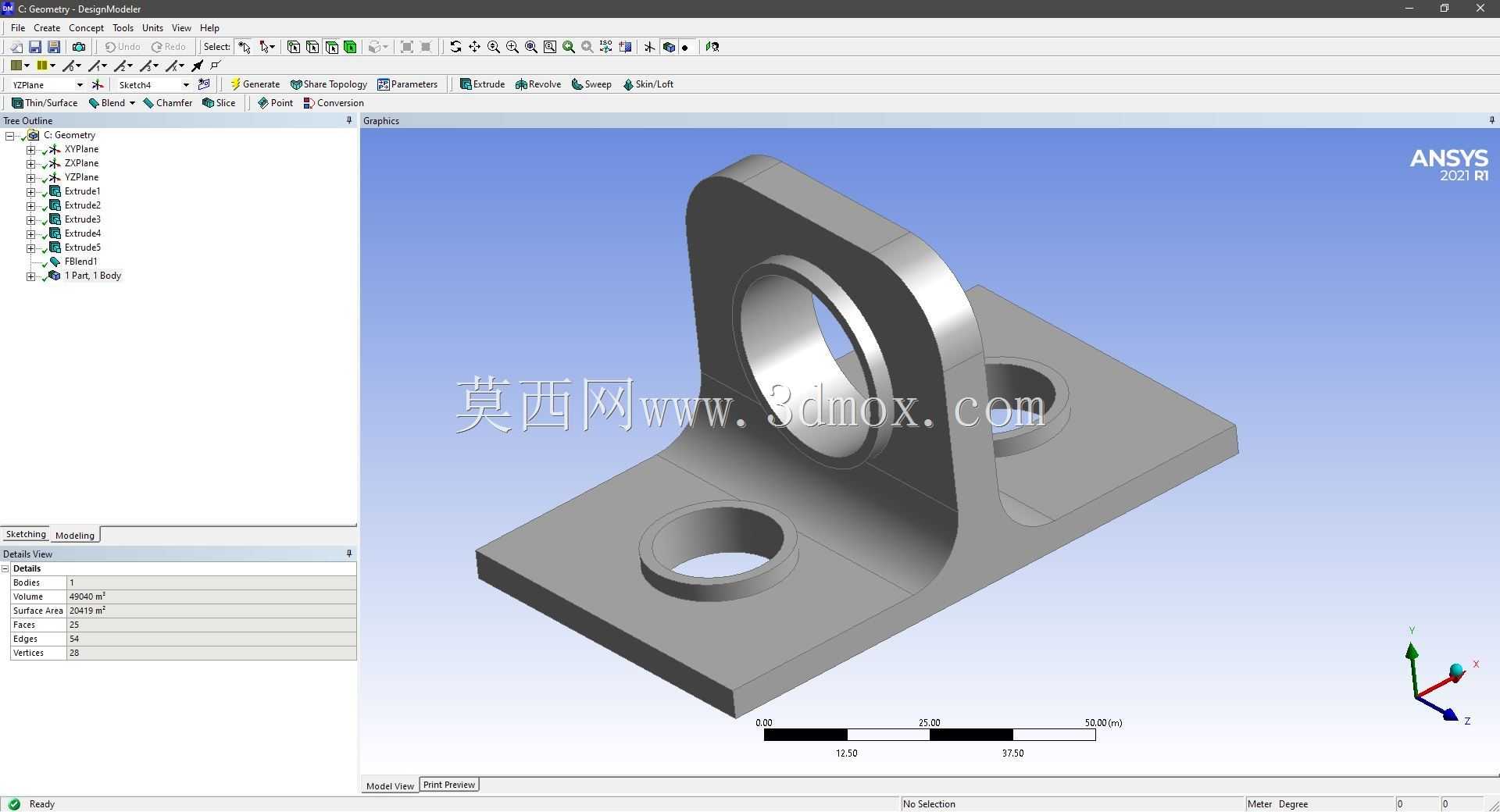

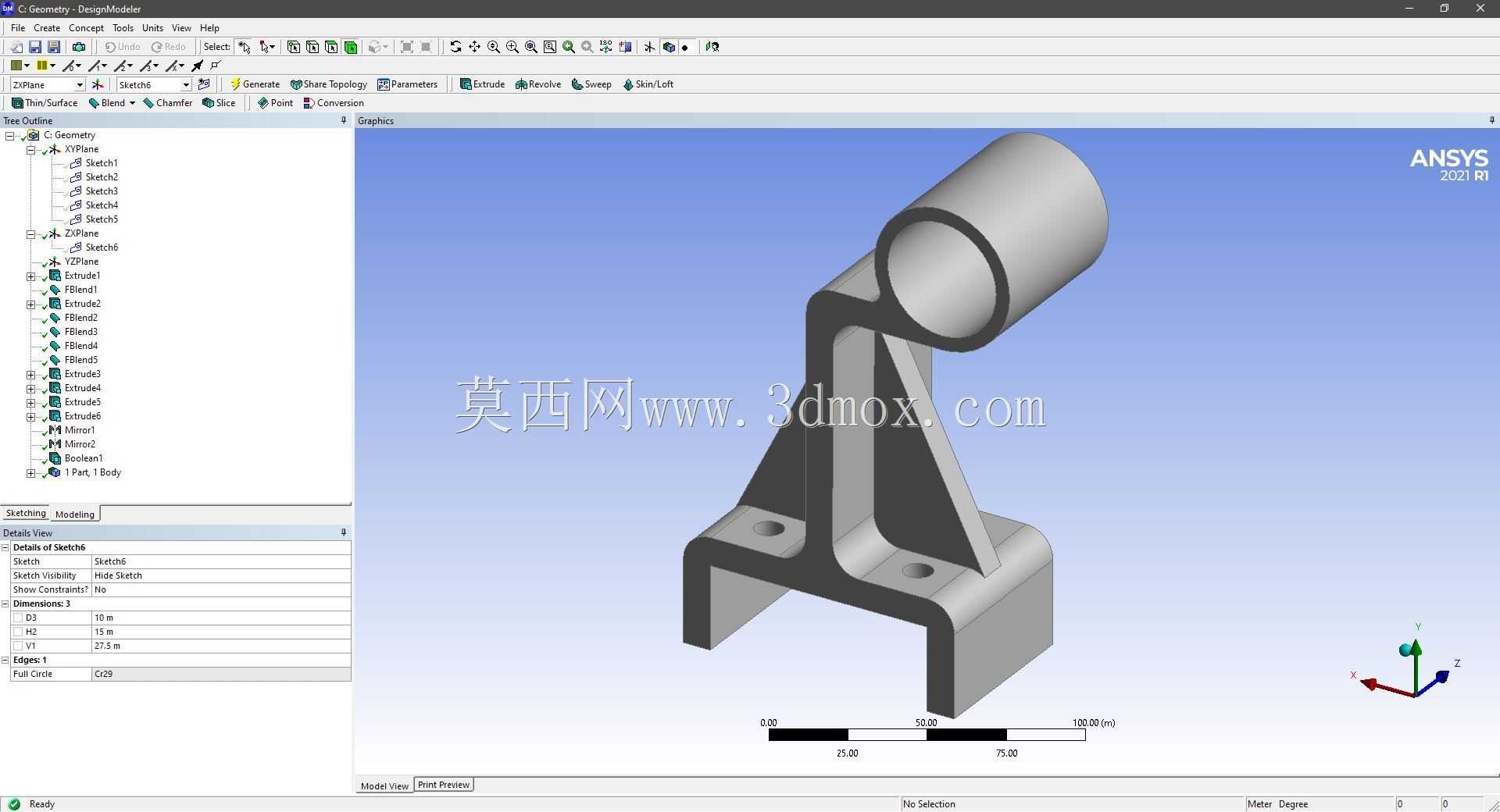

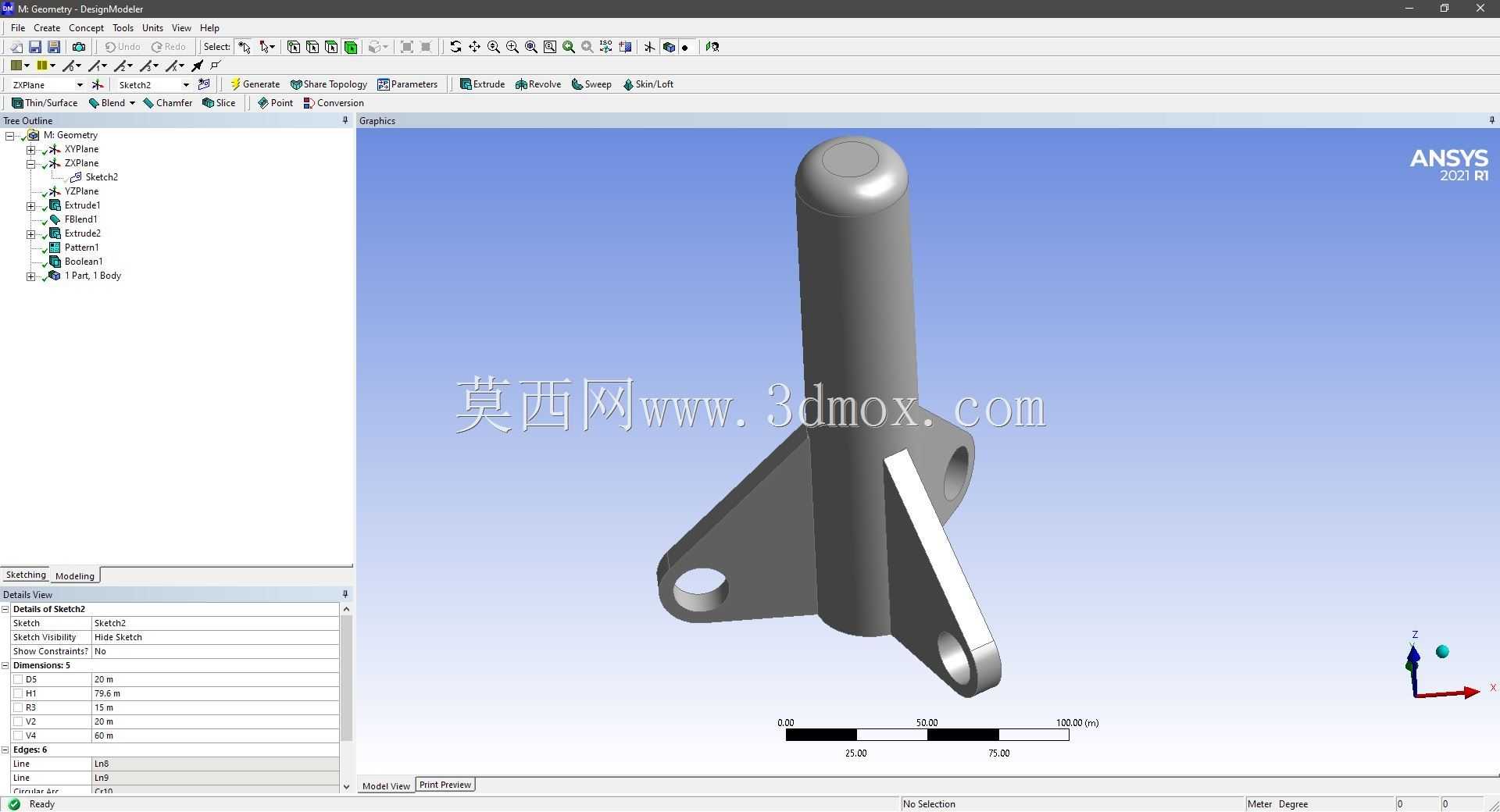

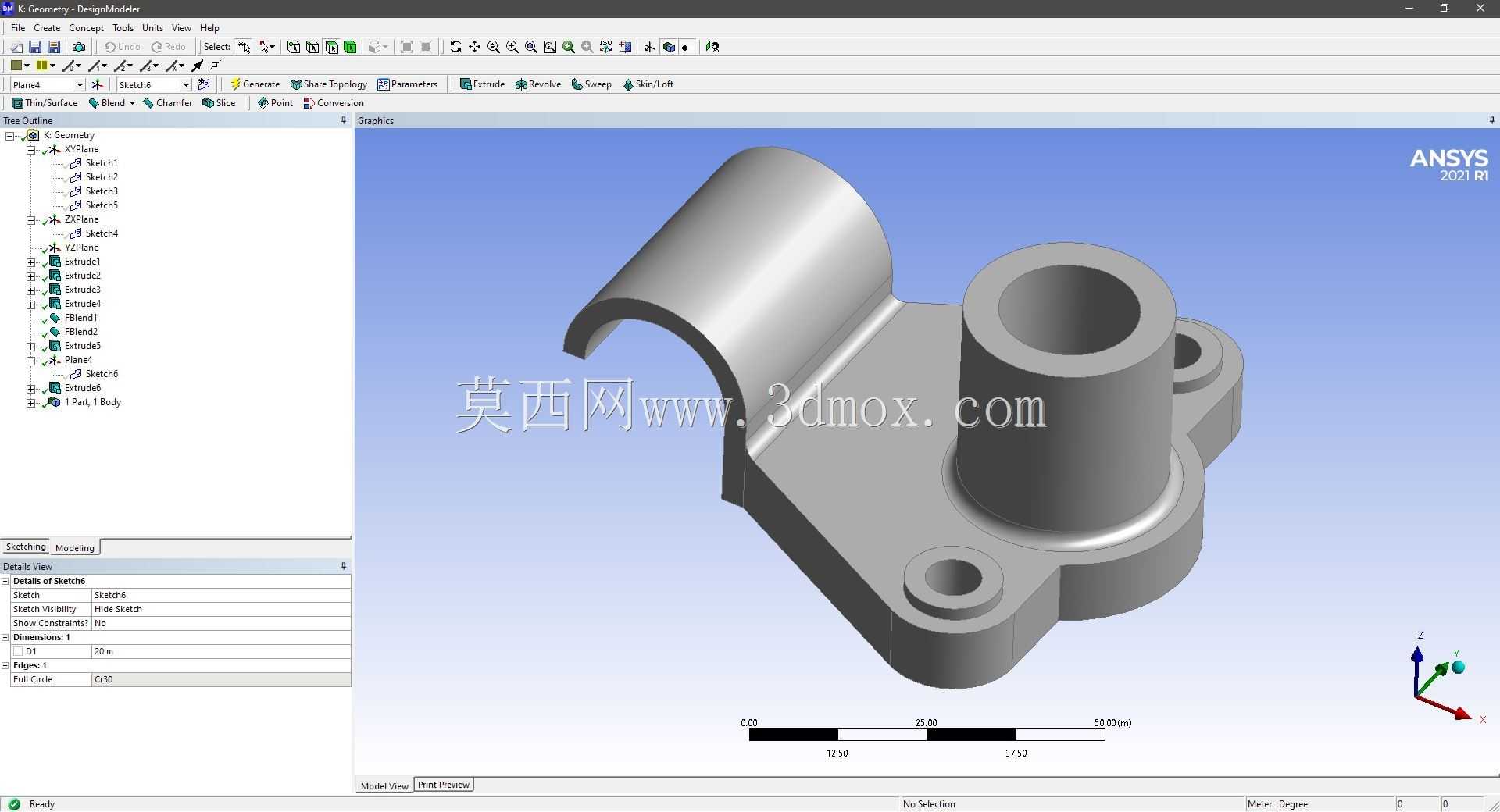

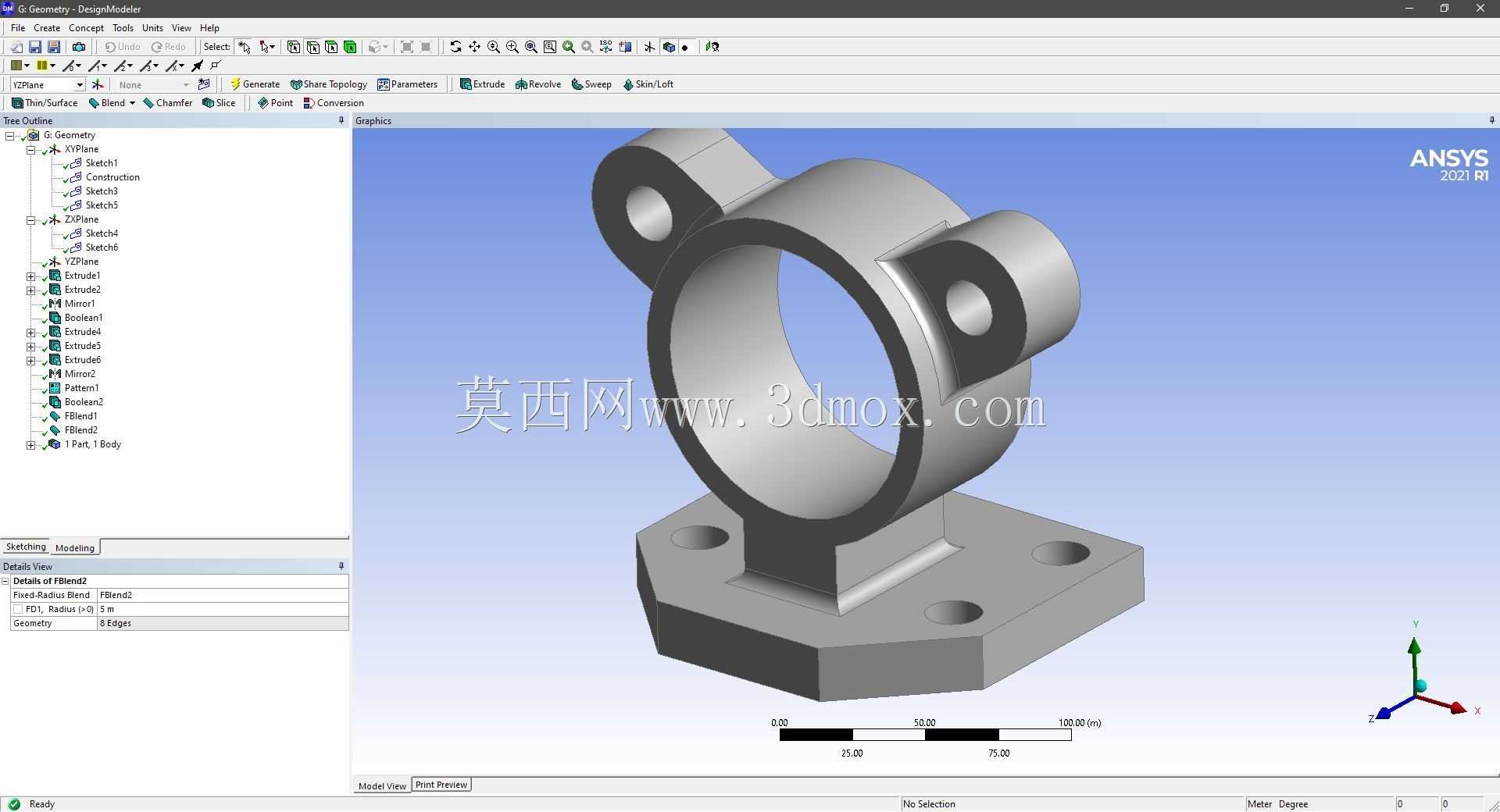

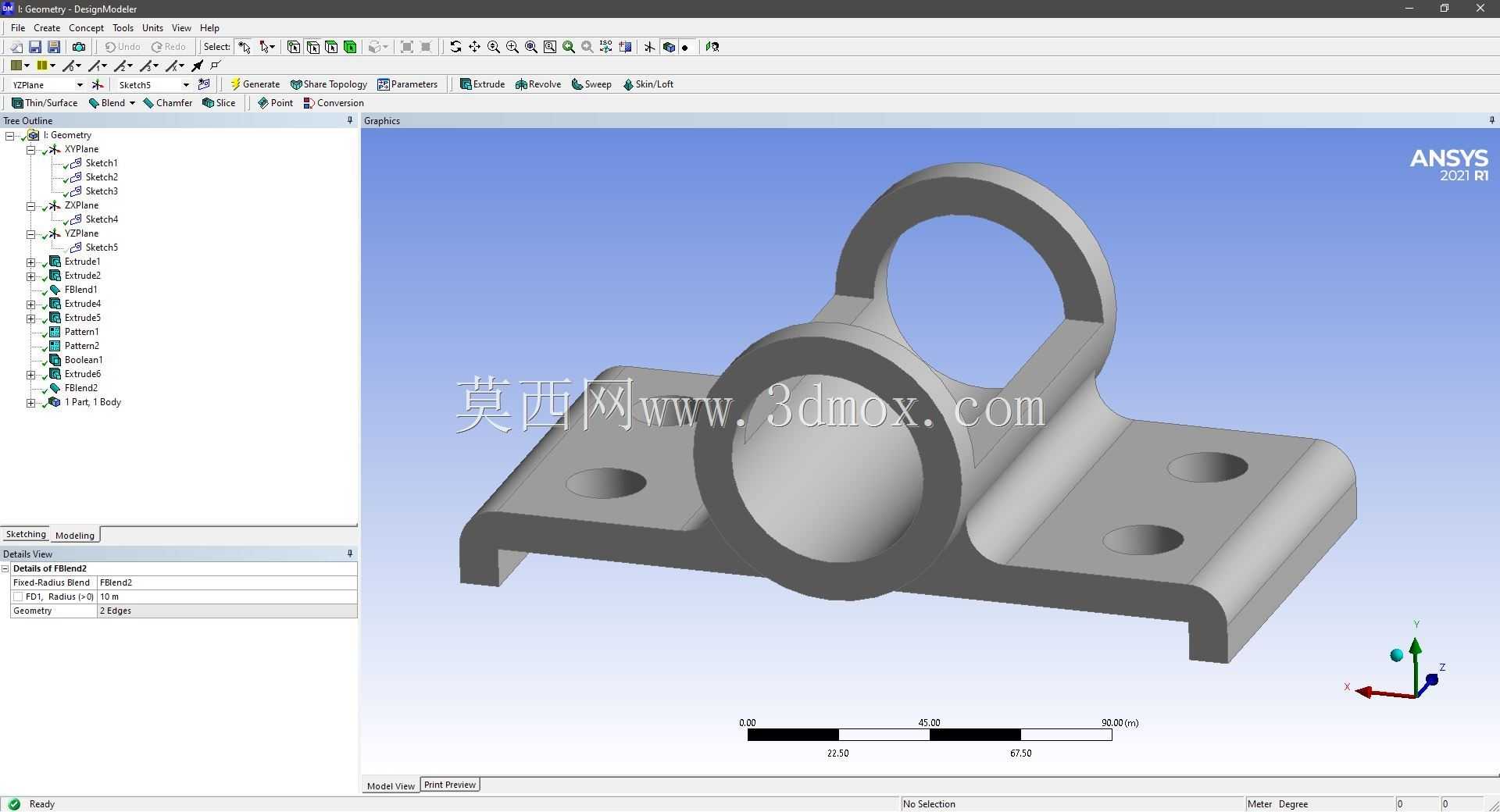

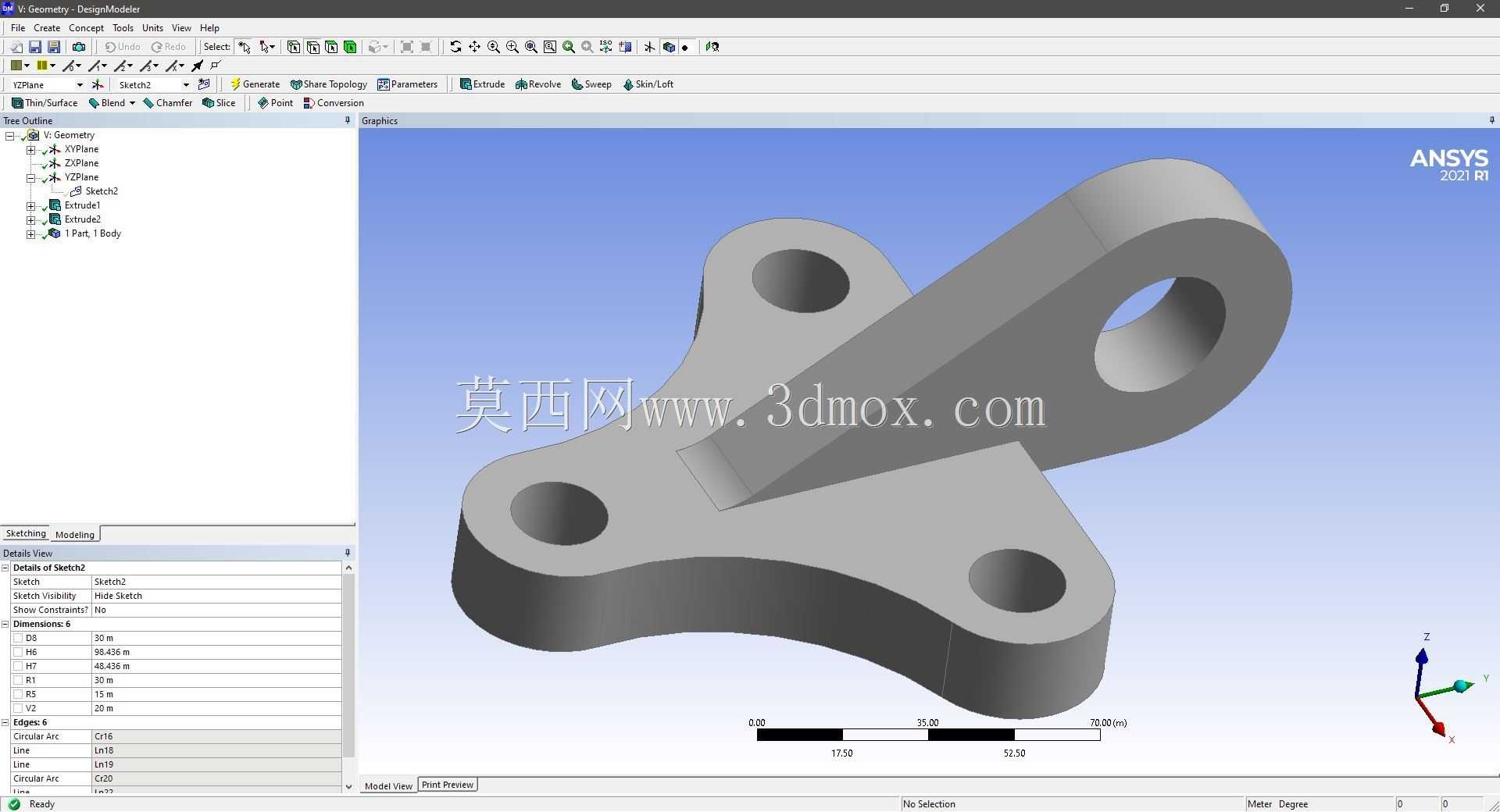

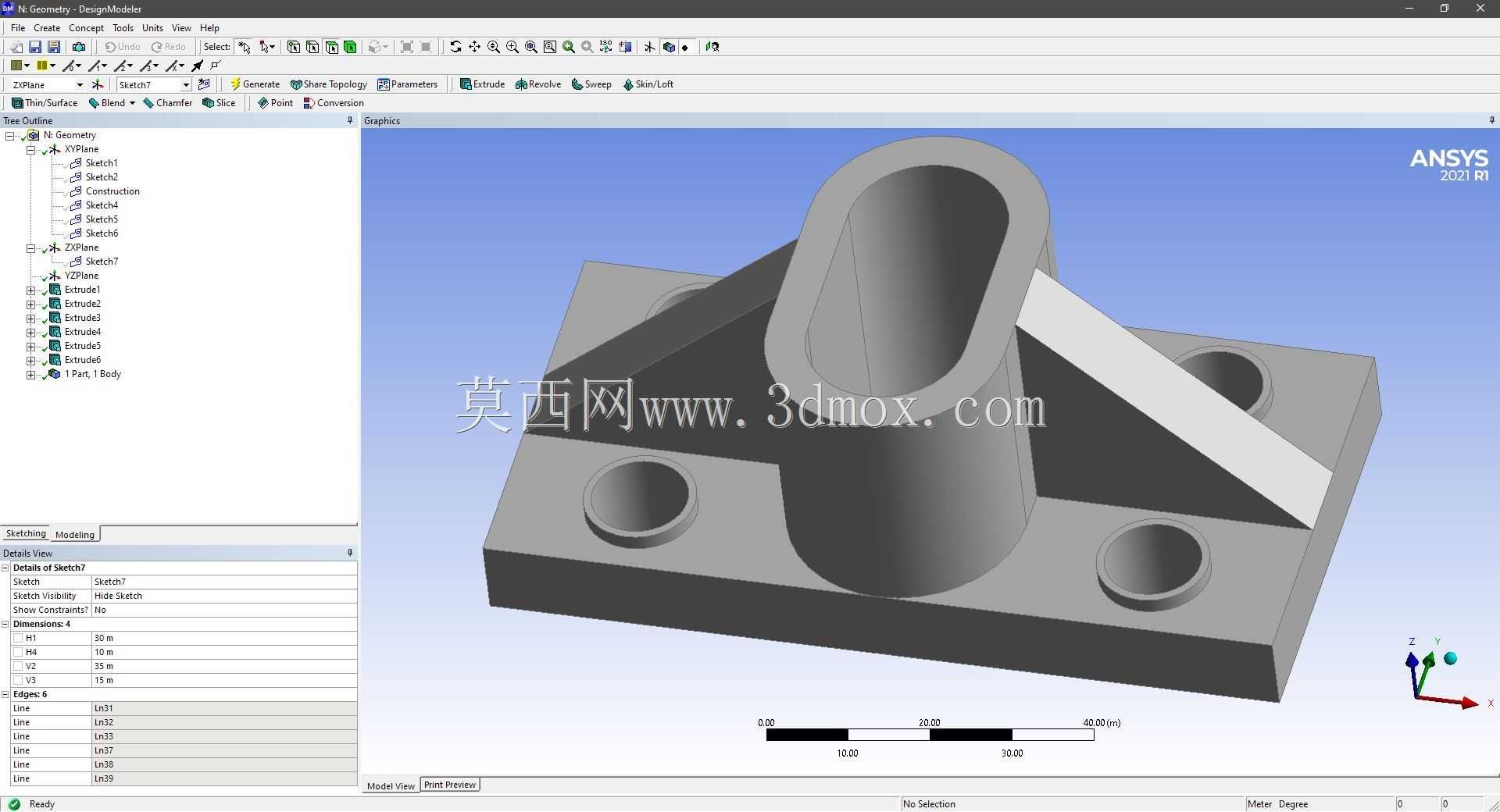

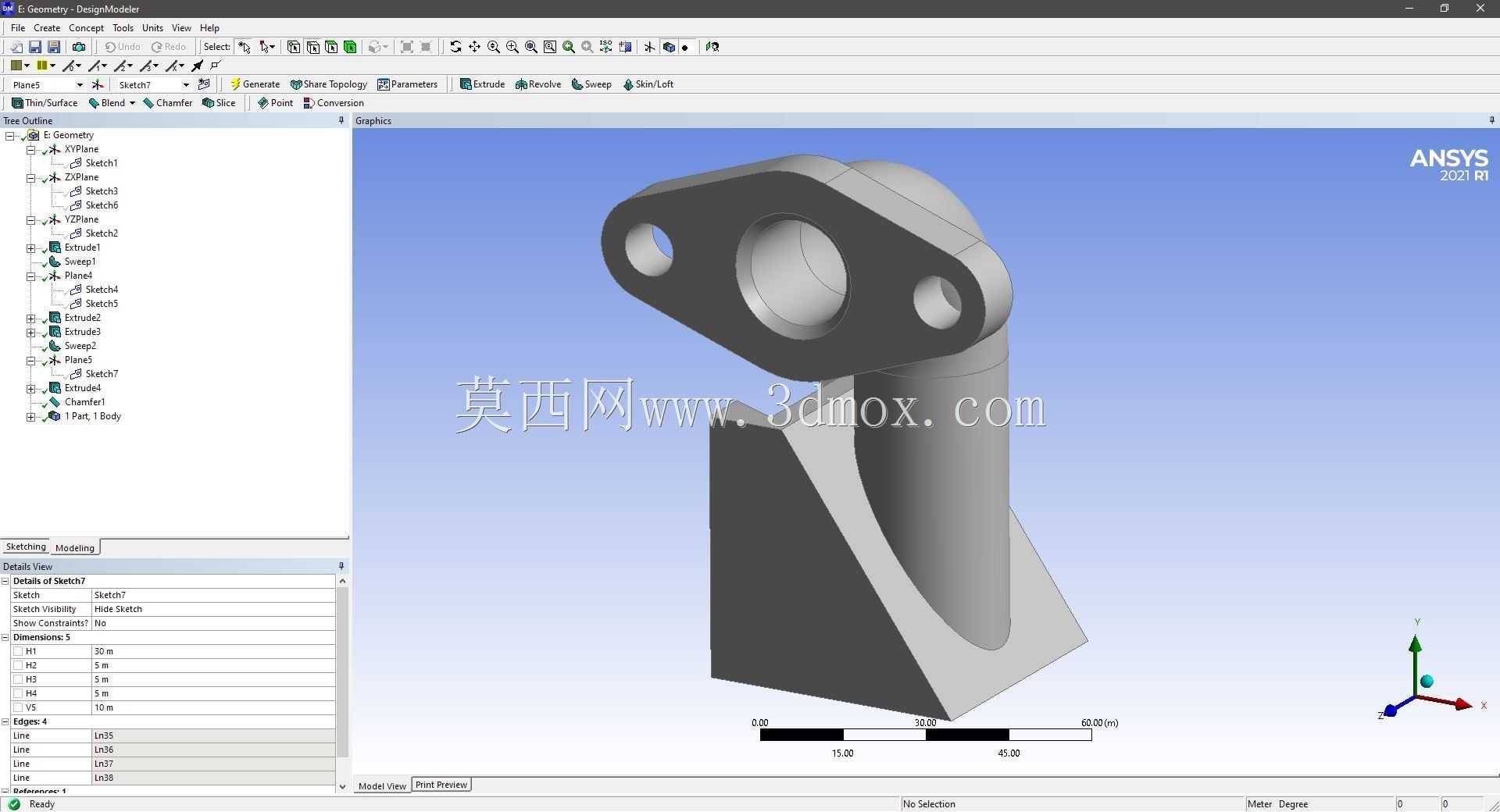

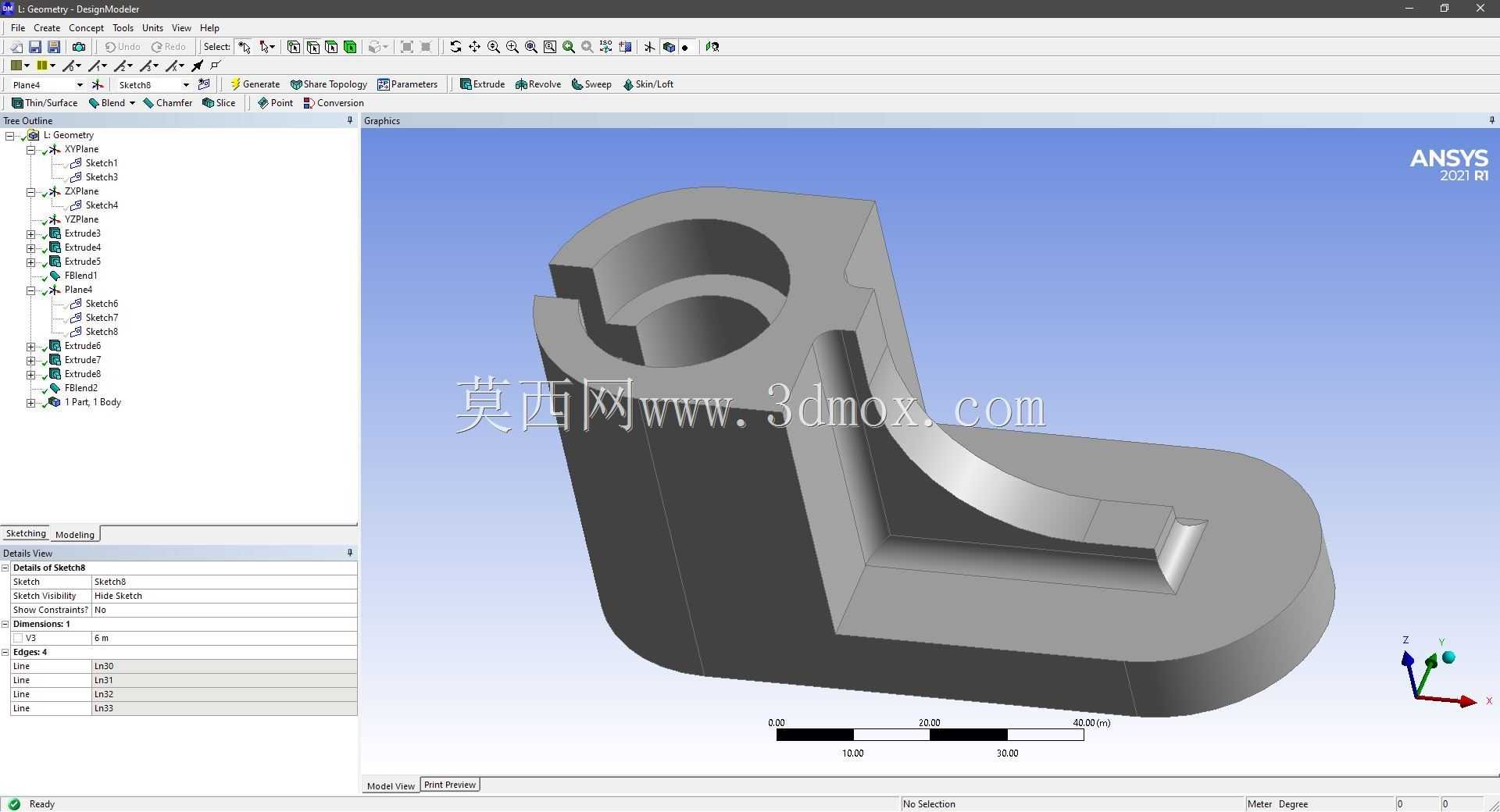

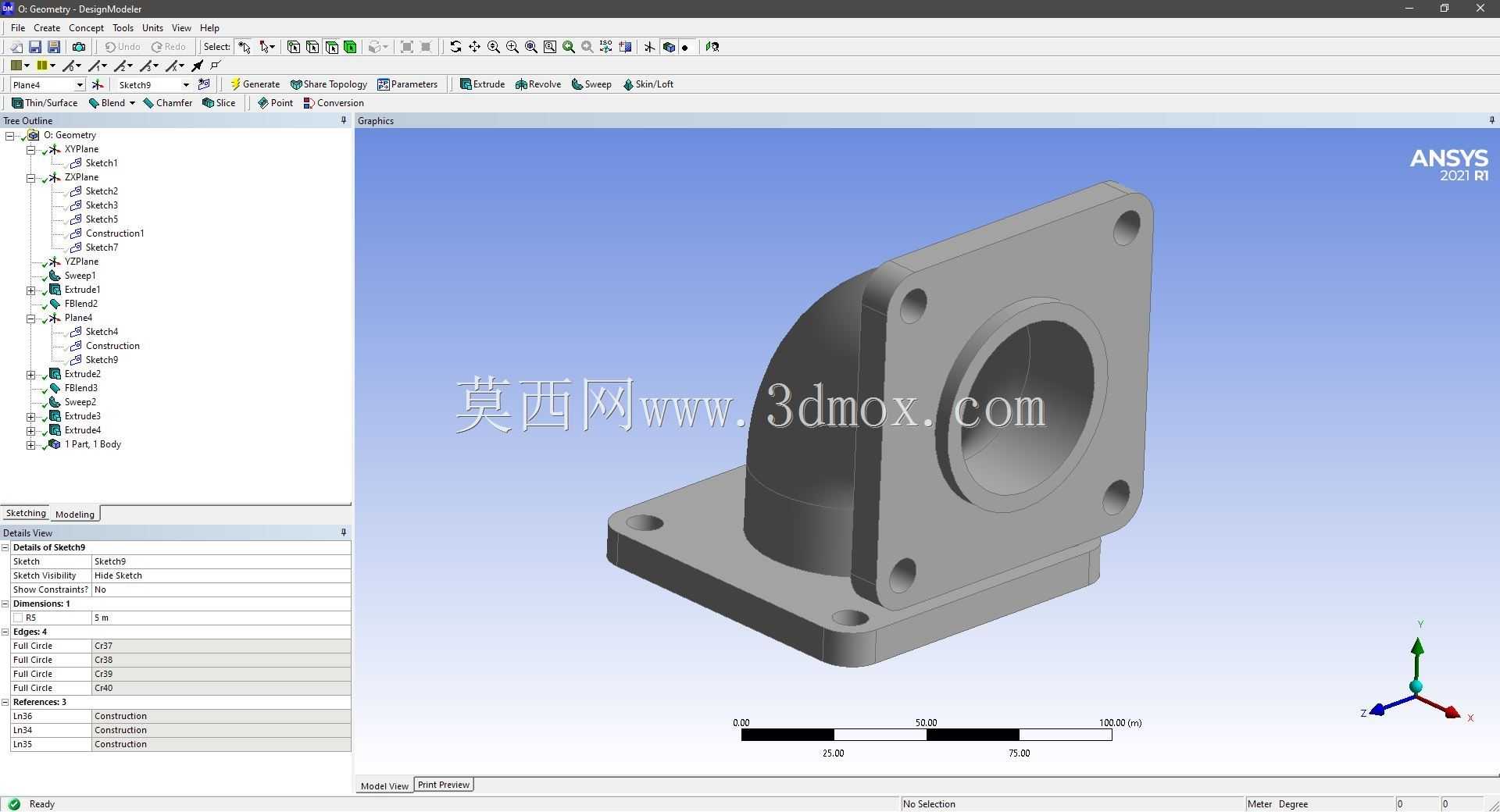

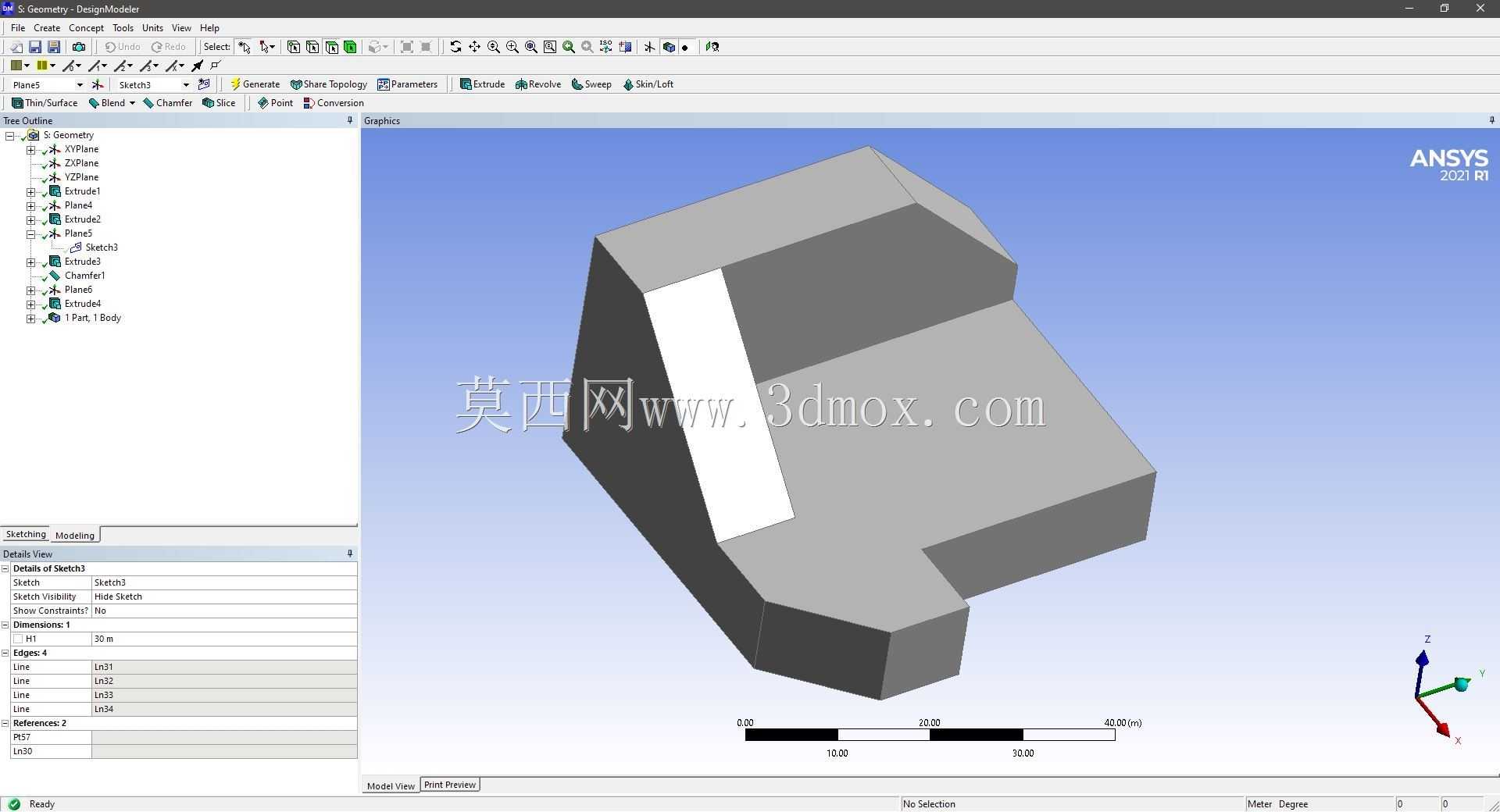

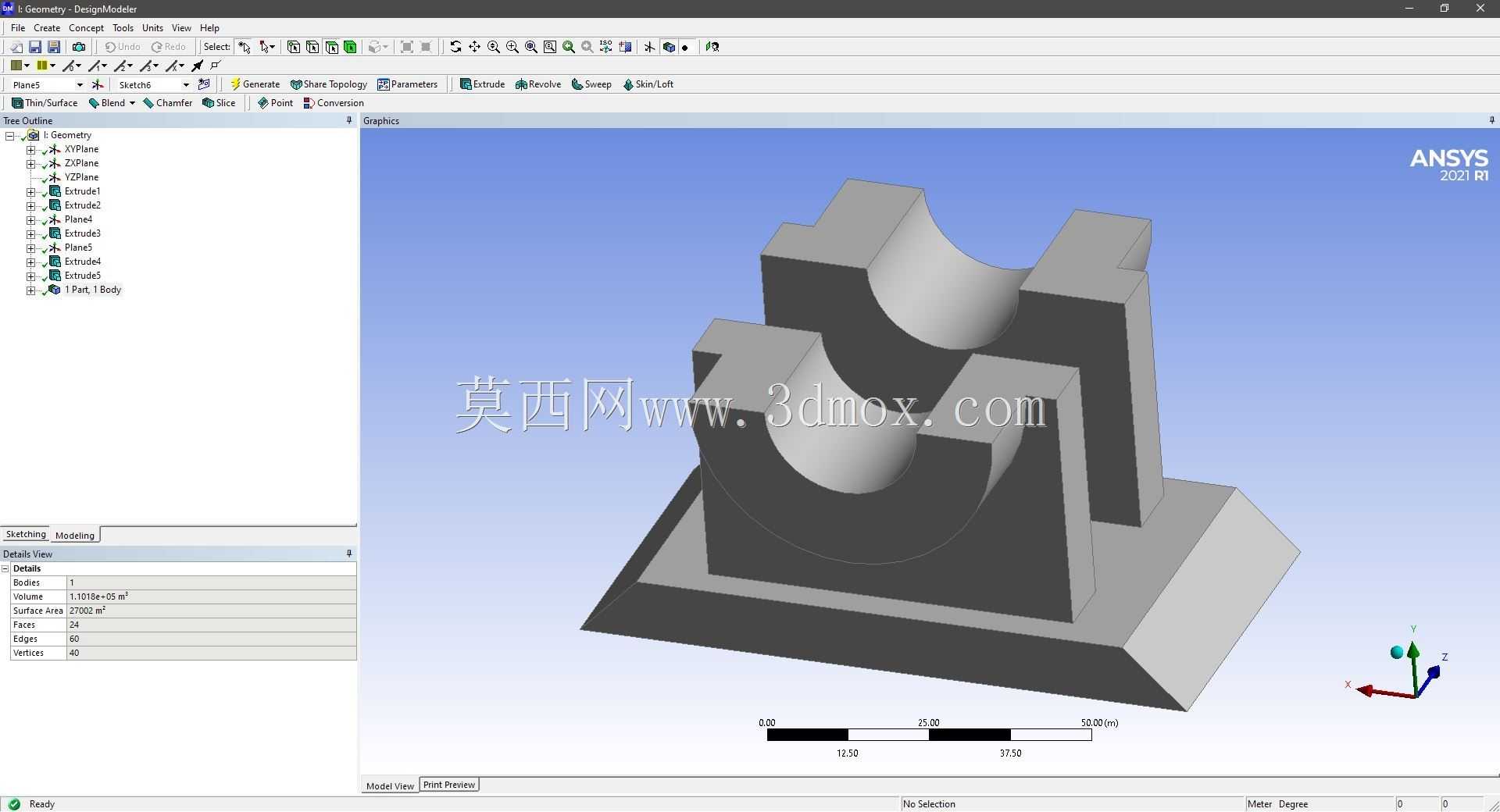

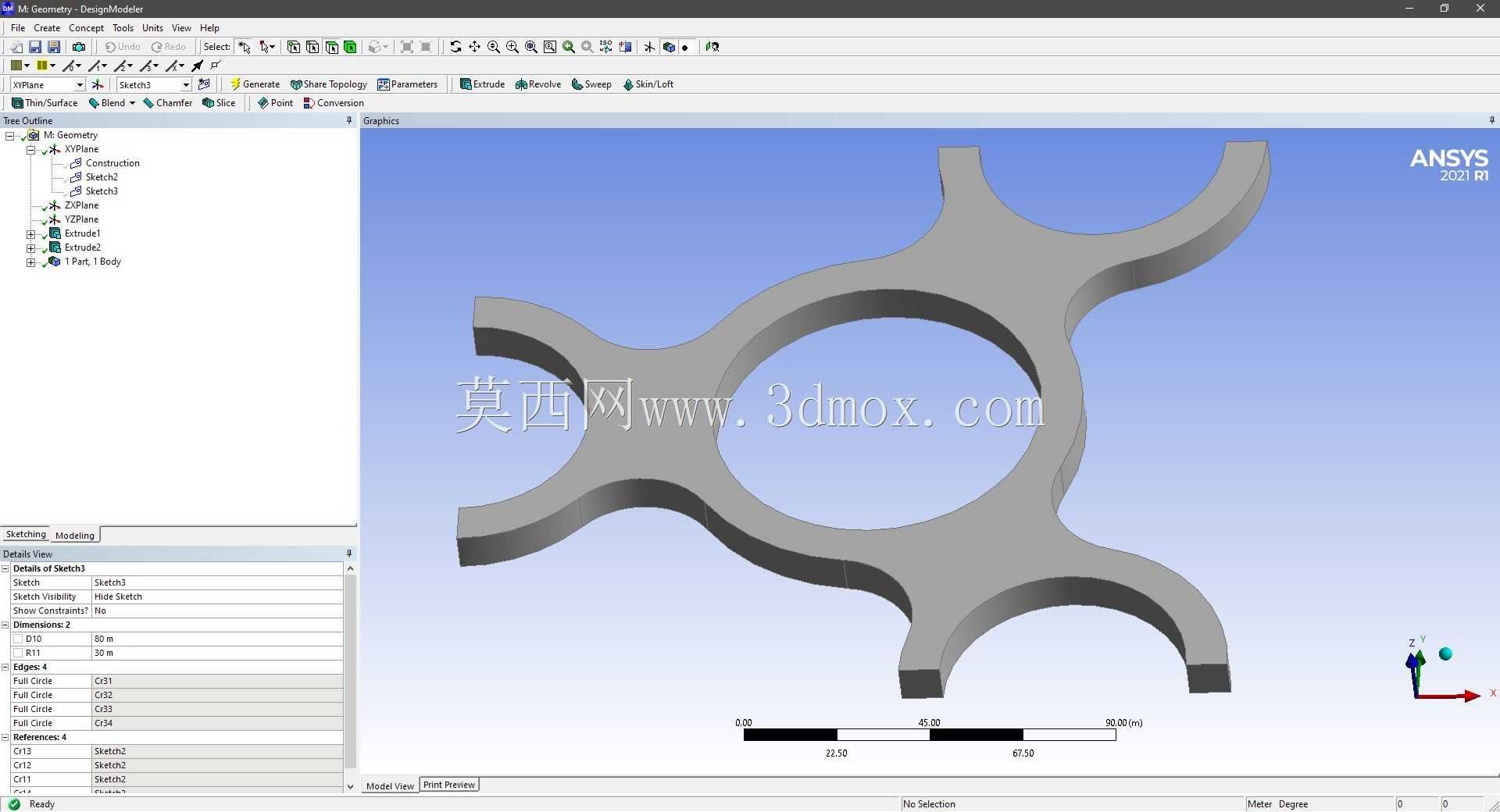

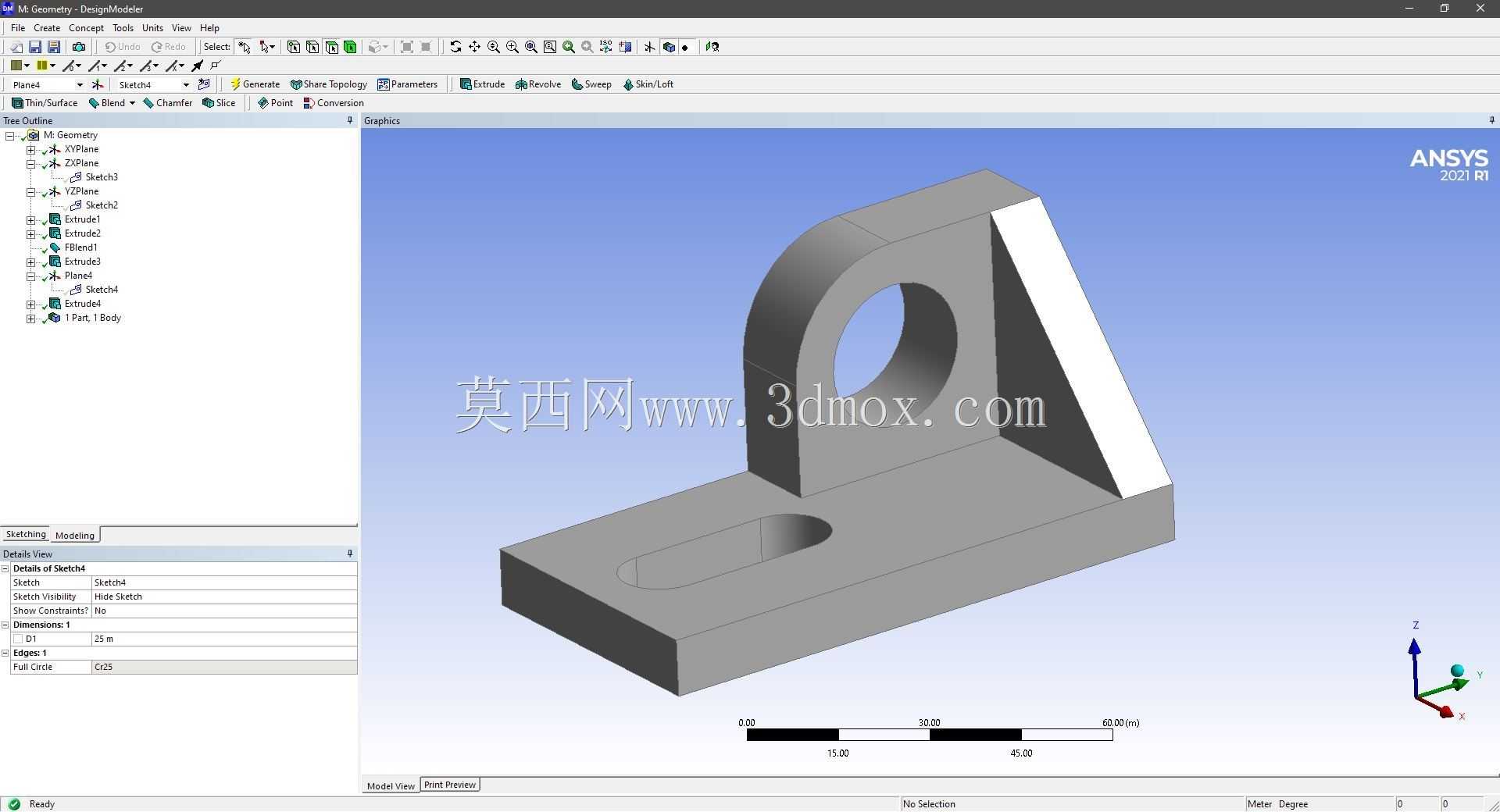

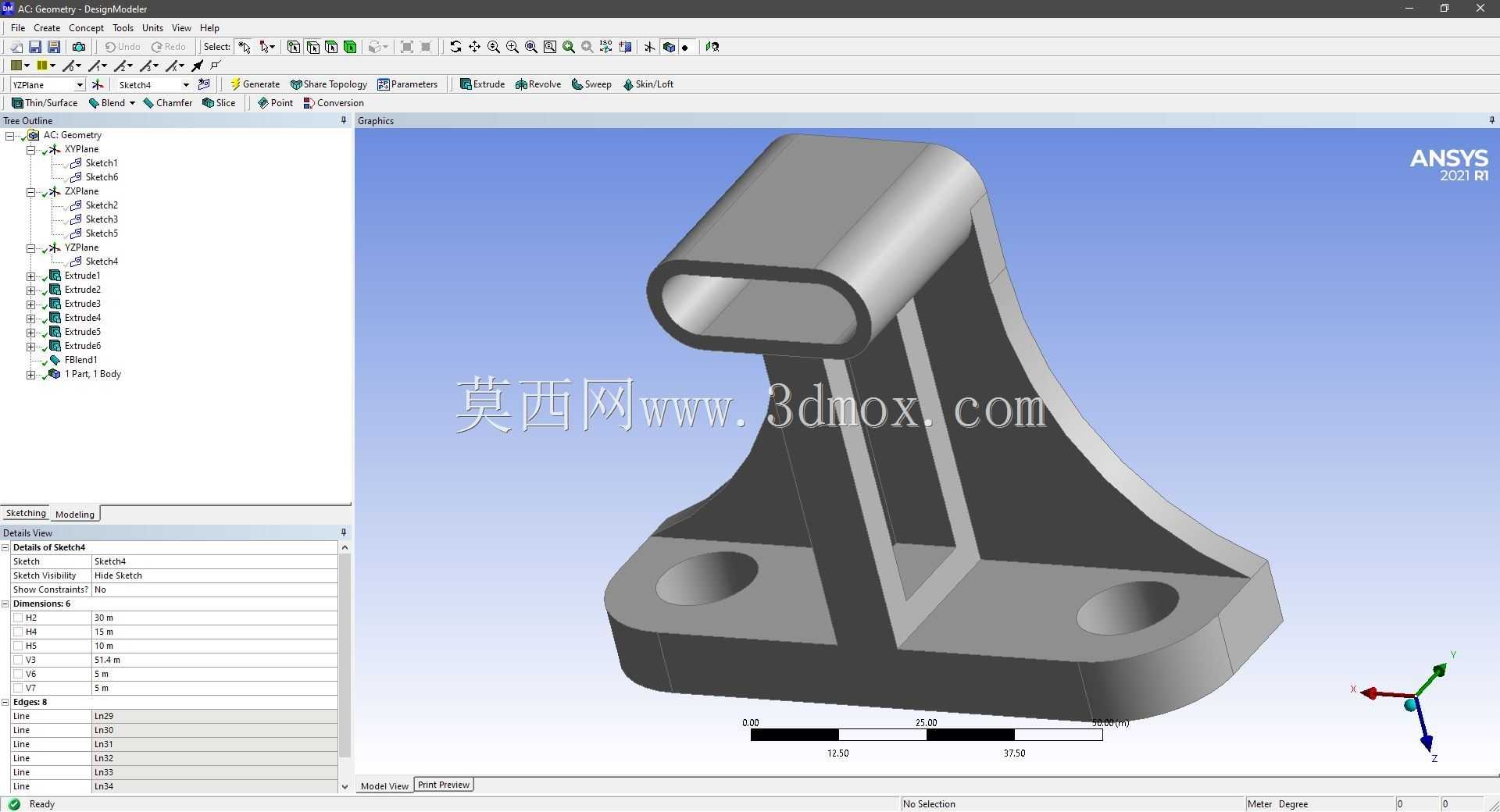

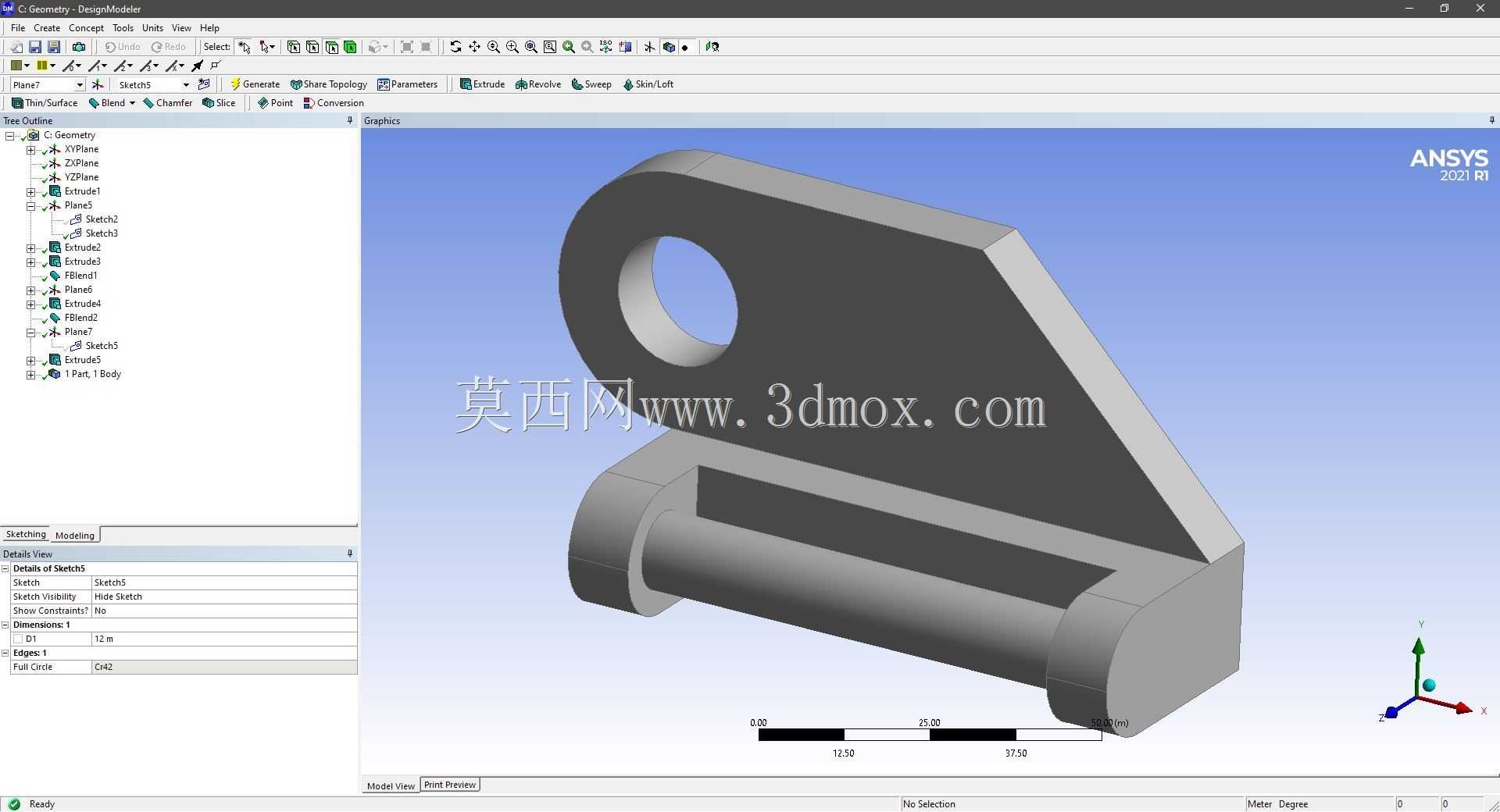

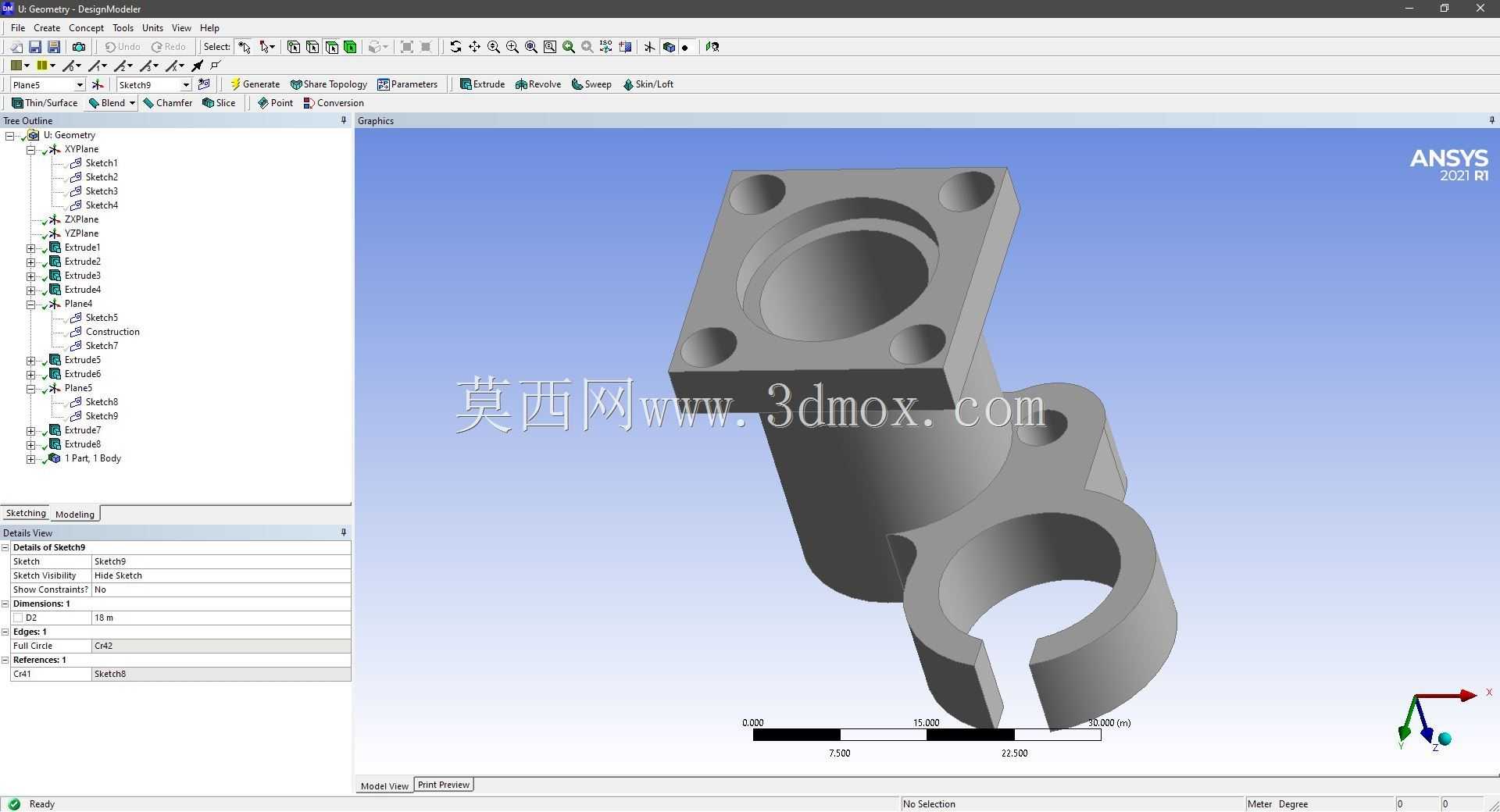

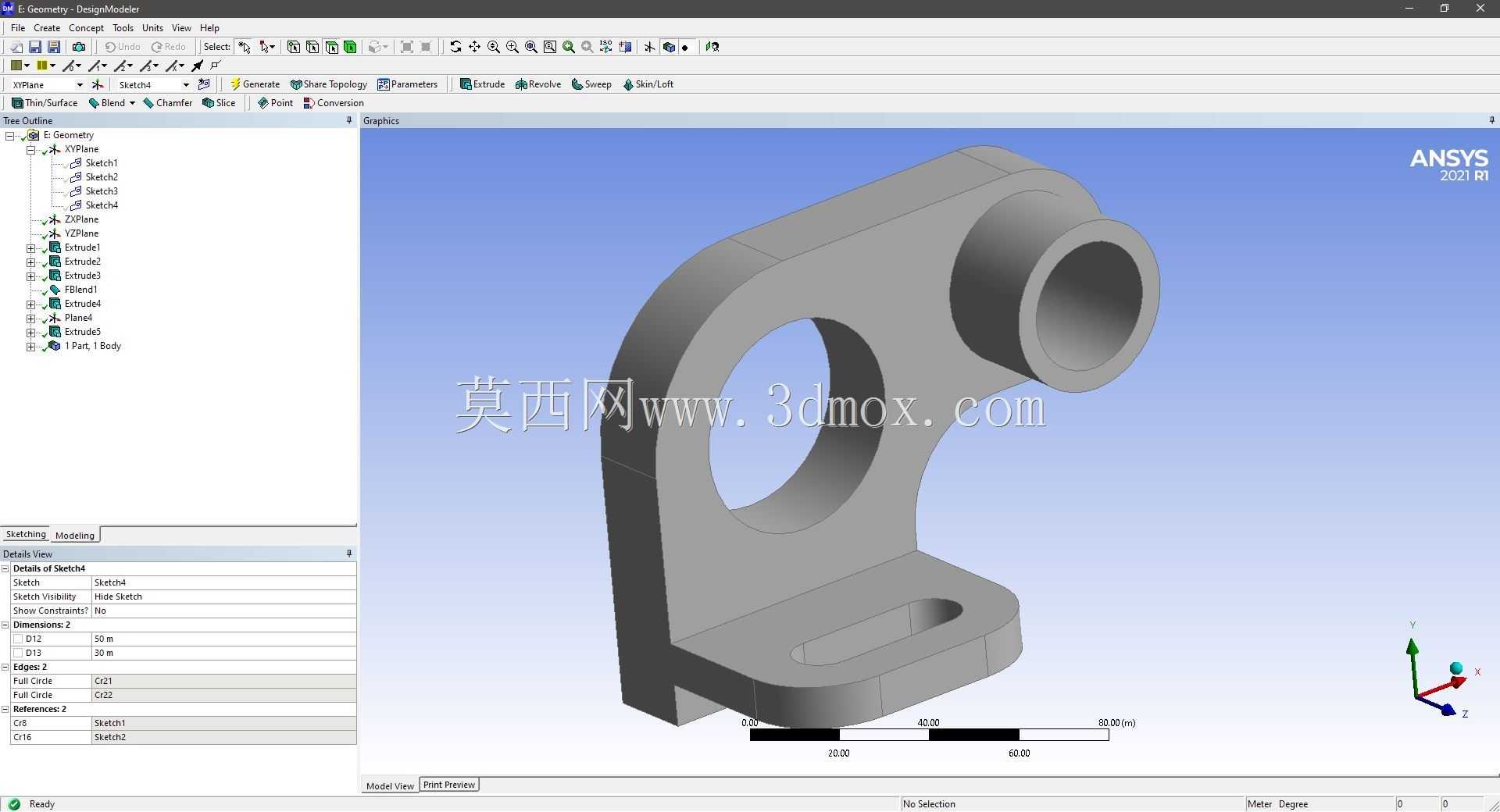

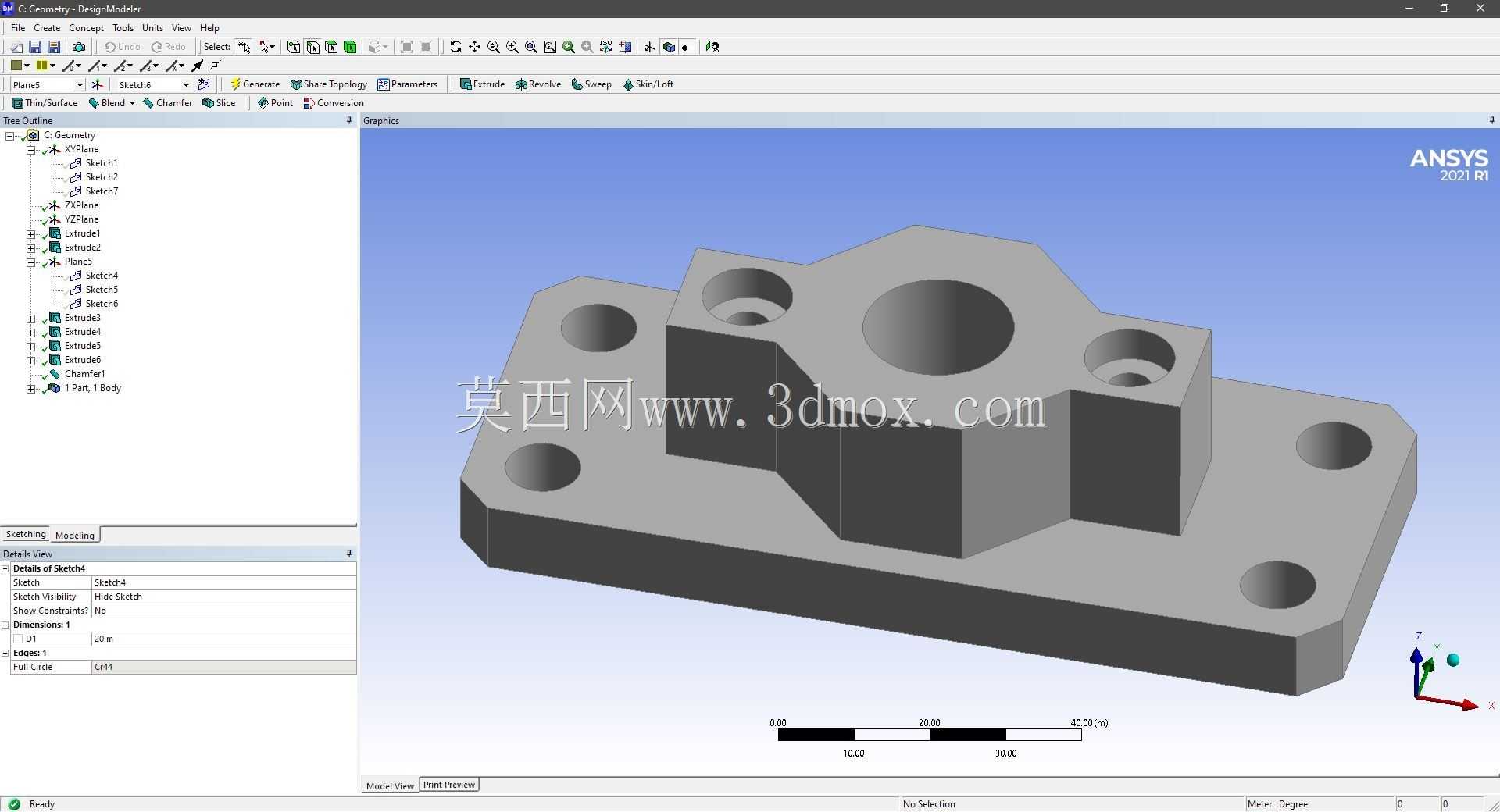

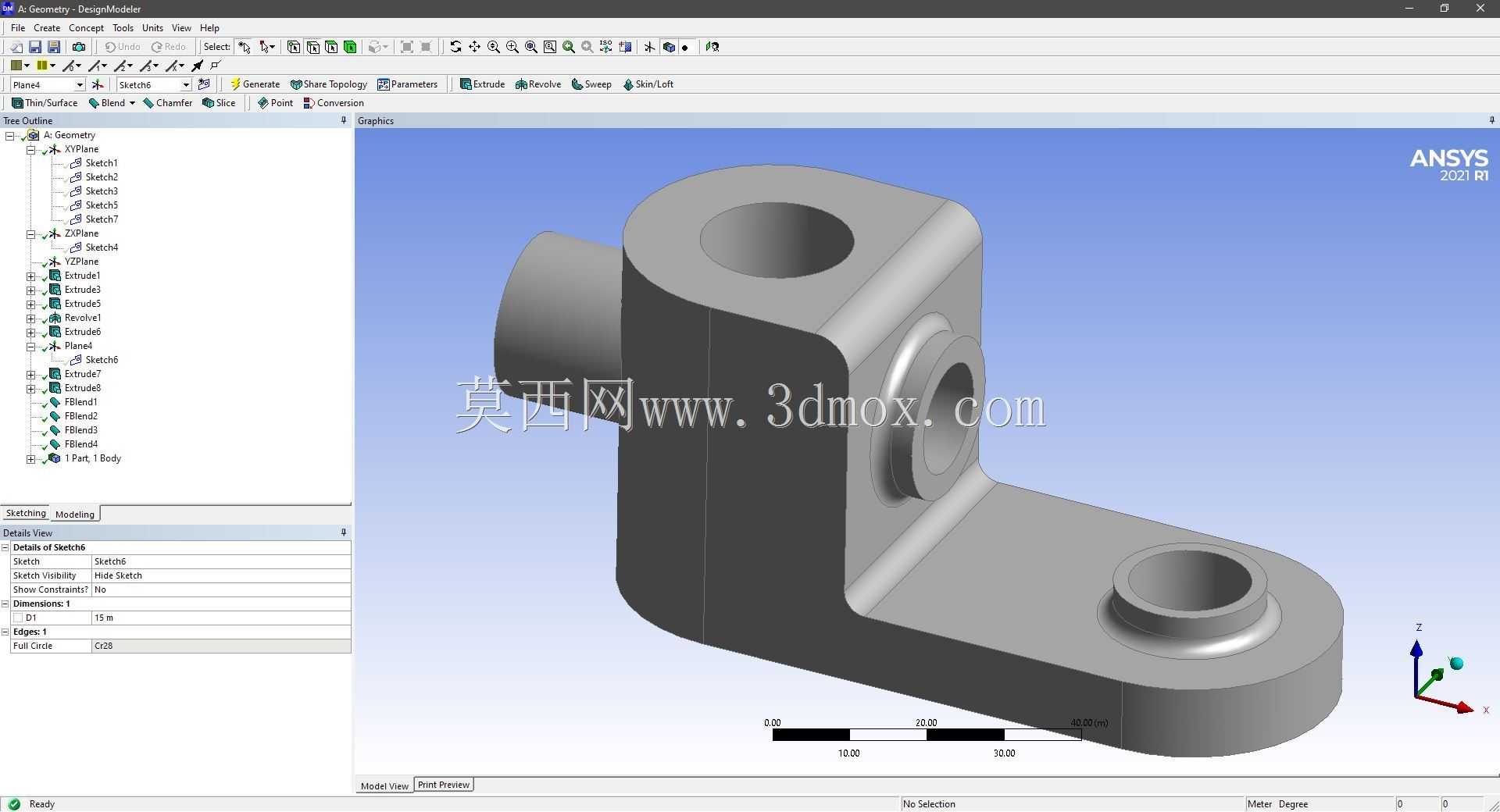

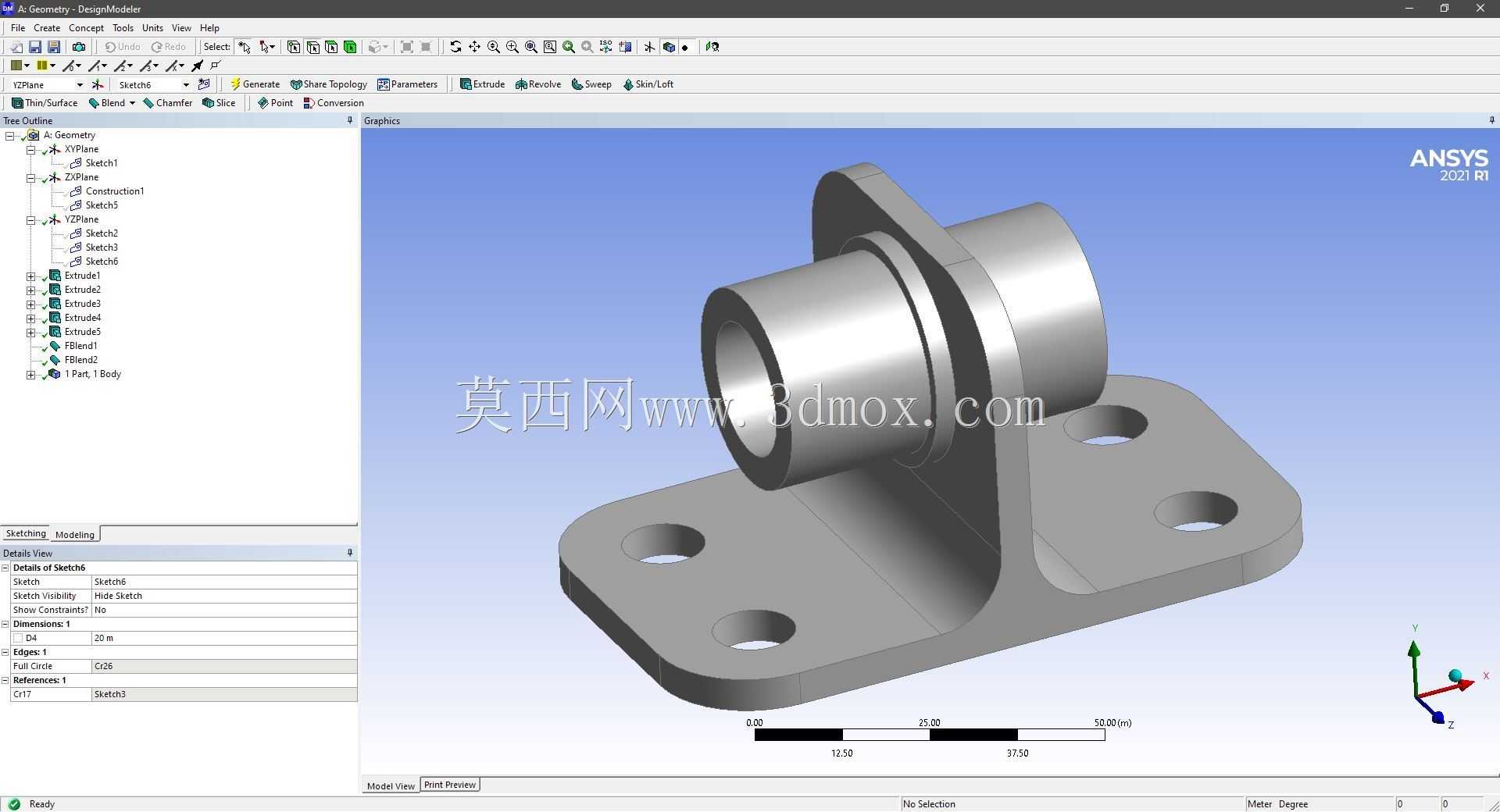

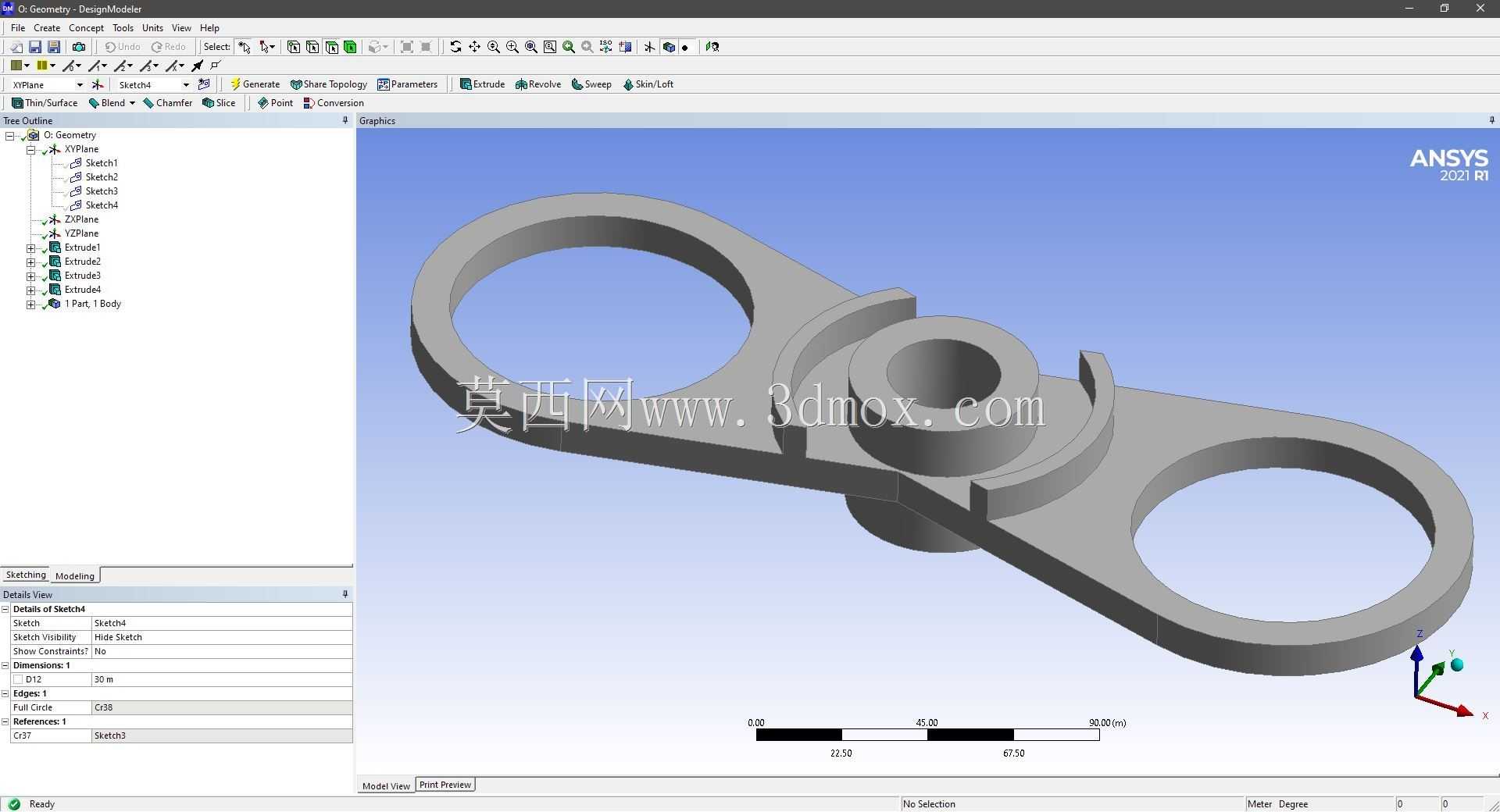

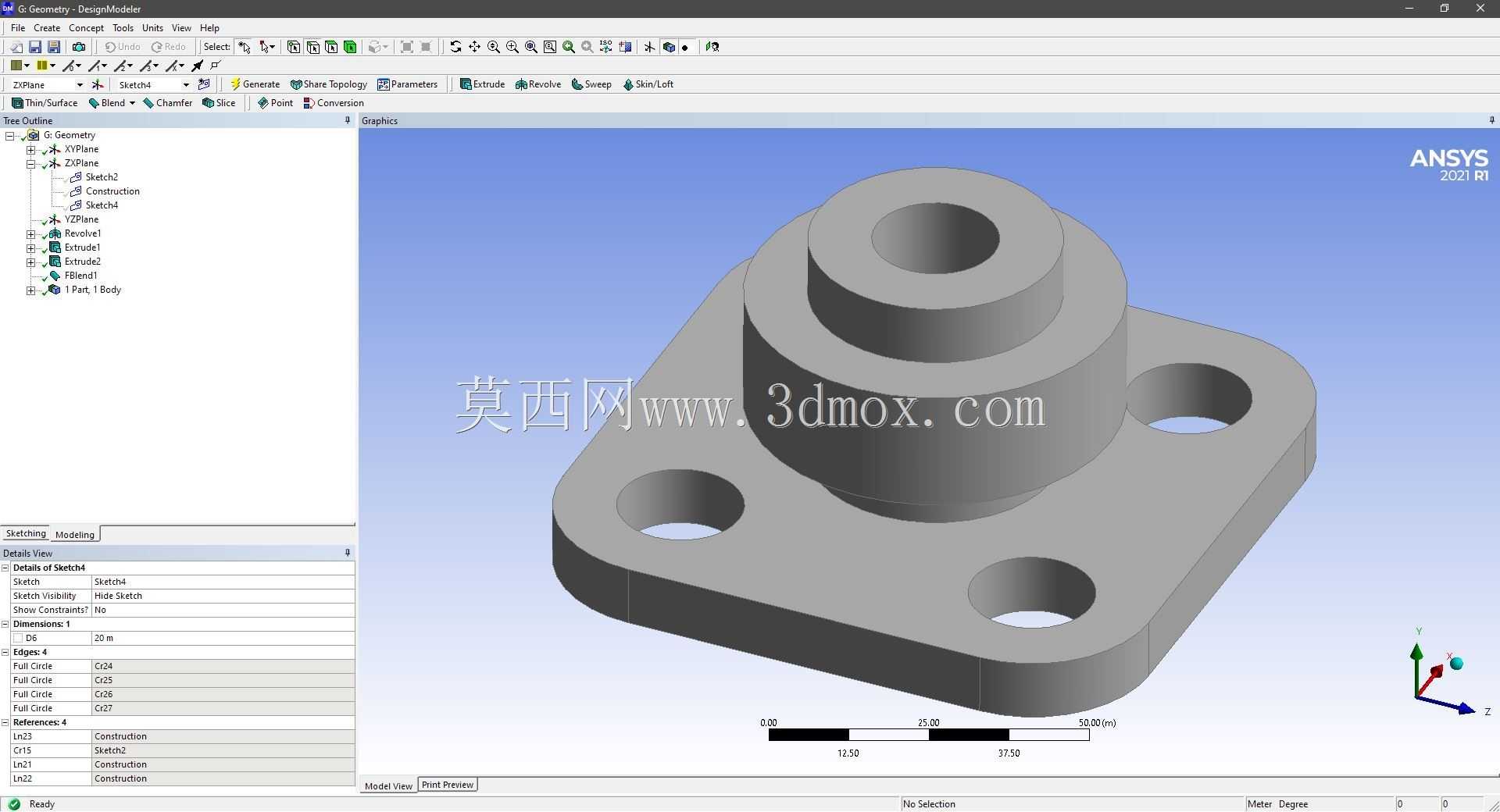

该结构件属于流体管路系统中的支撑连接类构件,日常多应用在工业液压站管路排布、小型气动控制回路、实验台流体输送管线的架设场景中,核心作用是为悬空布置的管路提供刚性支撑,同时实现两段不同管径管路的对接定位,避免管路在流体输送过程中因振动、介质冲击产生位移或接口渗漏问题。从实际使用场景来看,这类构件常安装在设备机架的立面或平面安装位上,下方的安装底板直接贴合设备安装基面,通过四个安装孔穿入螺栓完成固定,上方的筒状对接结构分别承接两侧管路,中间的立板承担主要的支撑载荷,将管路的重量、流体冲击产生的弯矩直接传递到安装基面,避免管路接口处承受额外应力。

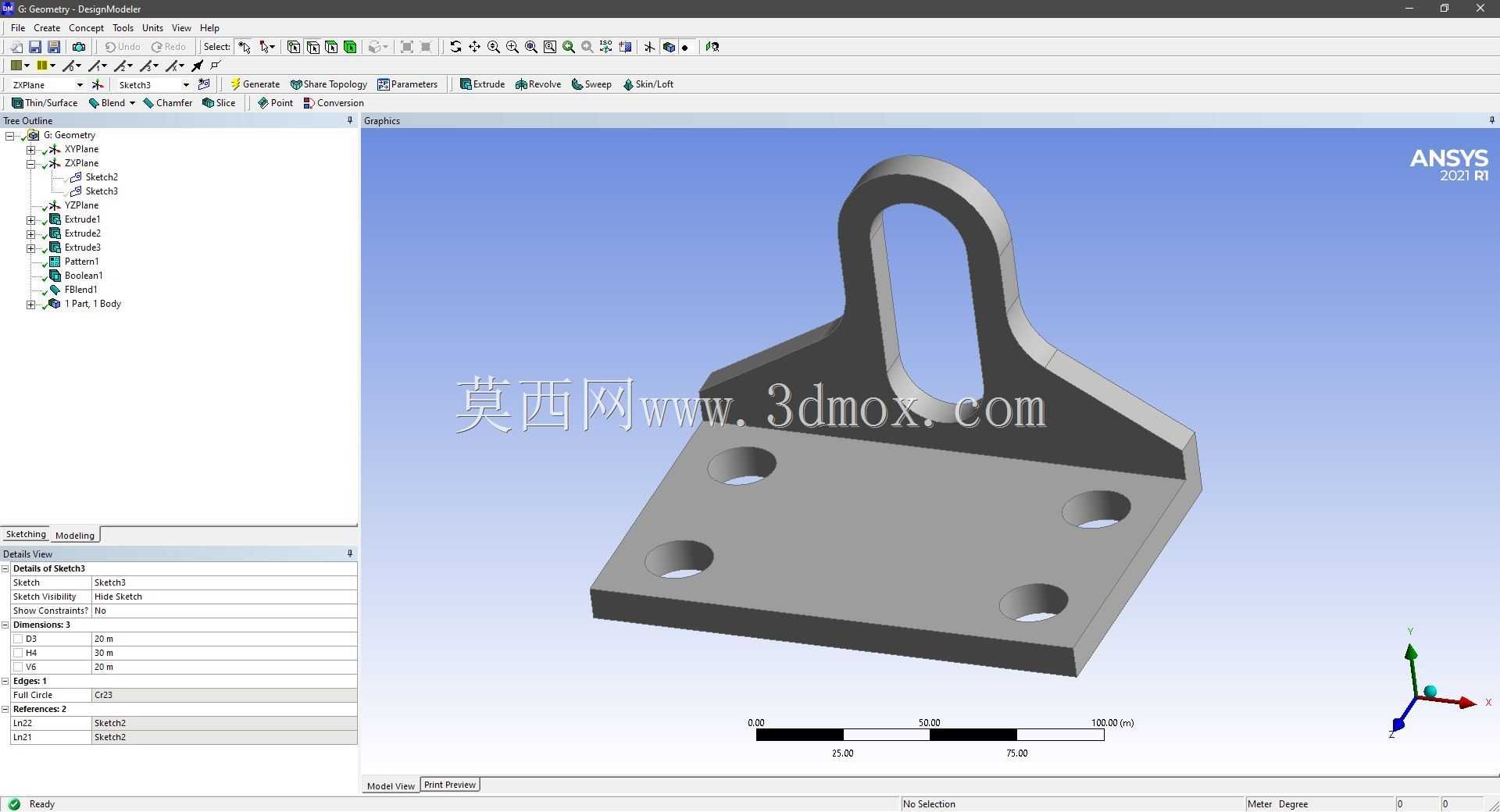

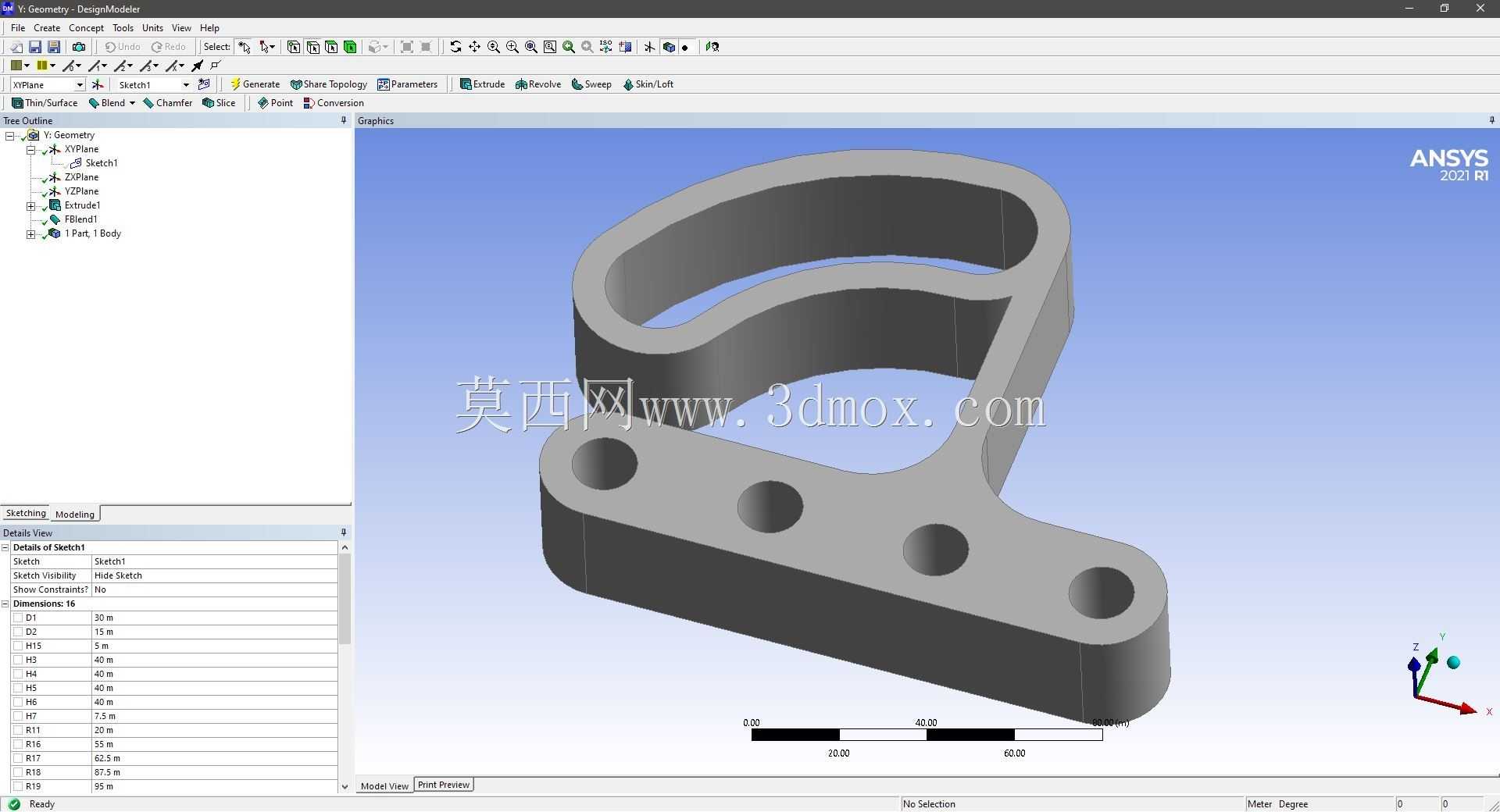

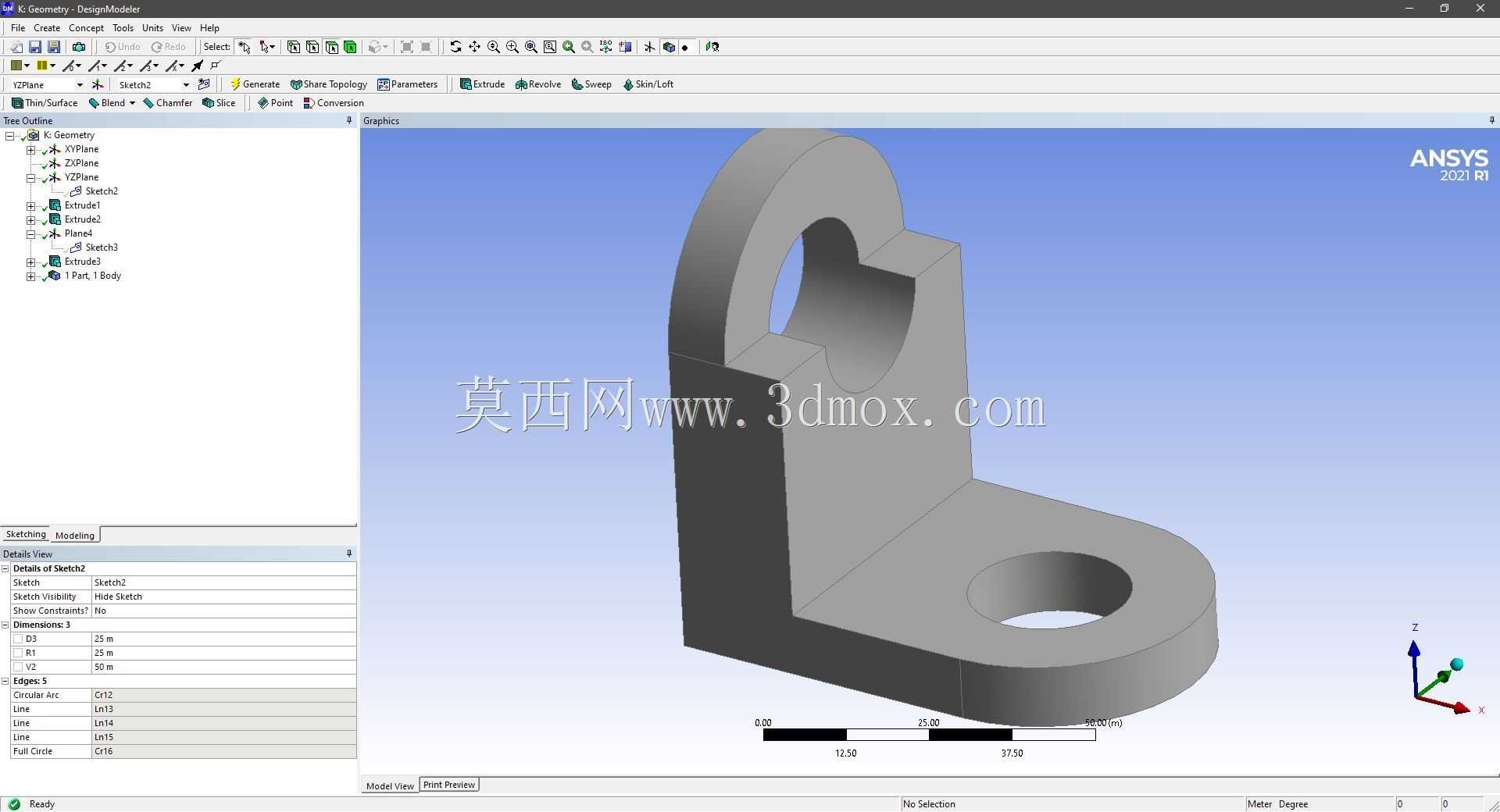

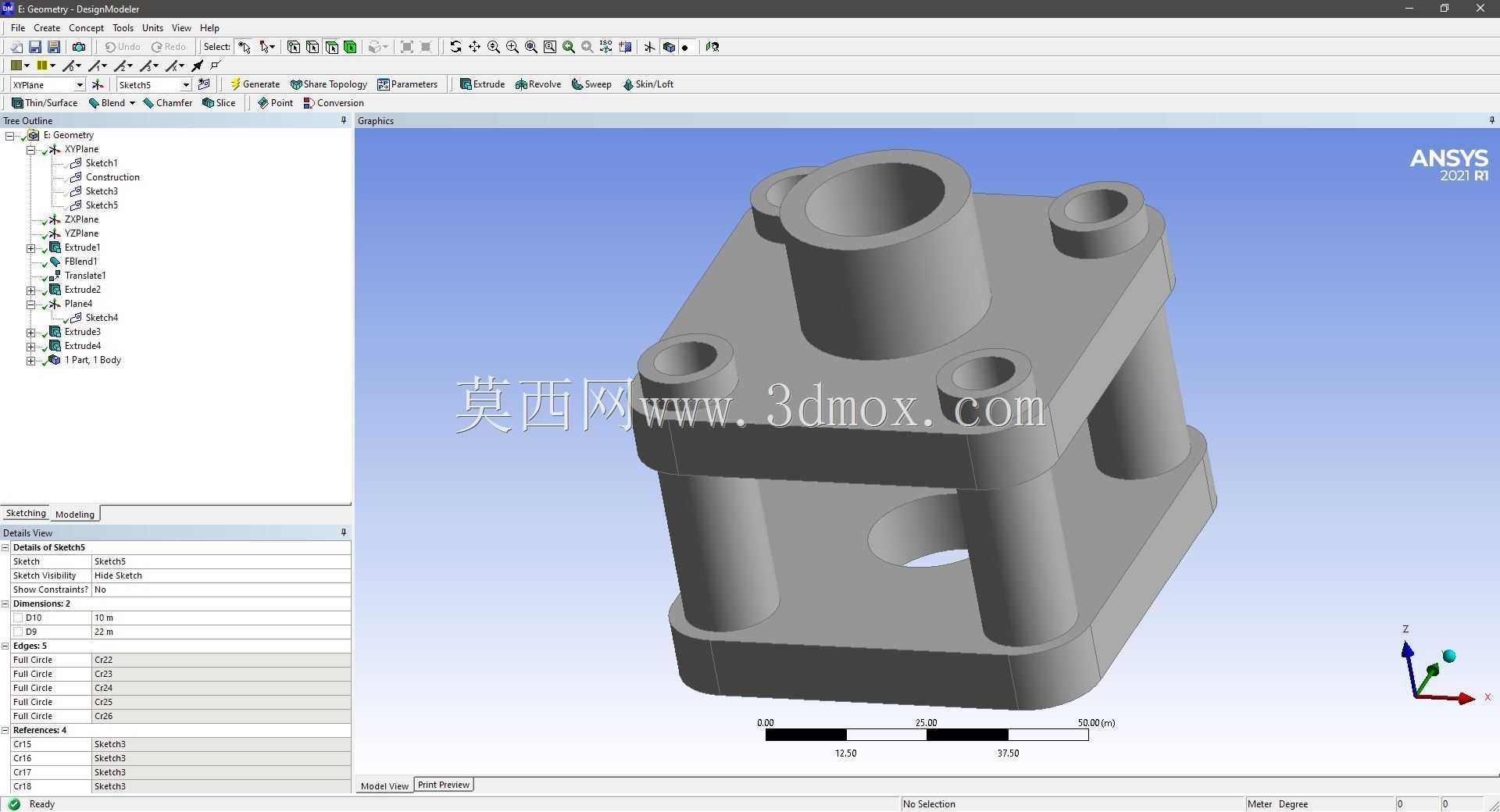

设计过程中首先要匹配安装边界条件,下方安装底板的四个安装孔采用对称排布,孔位间距适配常规工业铝型材、碳钢方管机架的安装孔距标准,不需要额外加工转接板就能直接固定,底板边缘做了小圆角过渡,避免安装时锐边划伤操作人员或管线外层防护层。立板与底板、筒状对接段的连接位置均设置了圆弧过渡结构,这一设计并非单纯为了外观优化,而是从应力分散角度考虑,当管路内通过高压流体产生轴向推力,或是设备运行过程中产生持续振动时,直角连接位置容易出现应力集中导致焊缝开裂或结构疲劳,圆弧过渡可以将集中应力分散到更大的接触面上,提升结构的抗疲劳寿命。

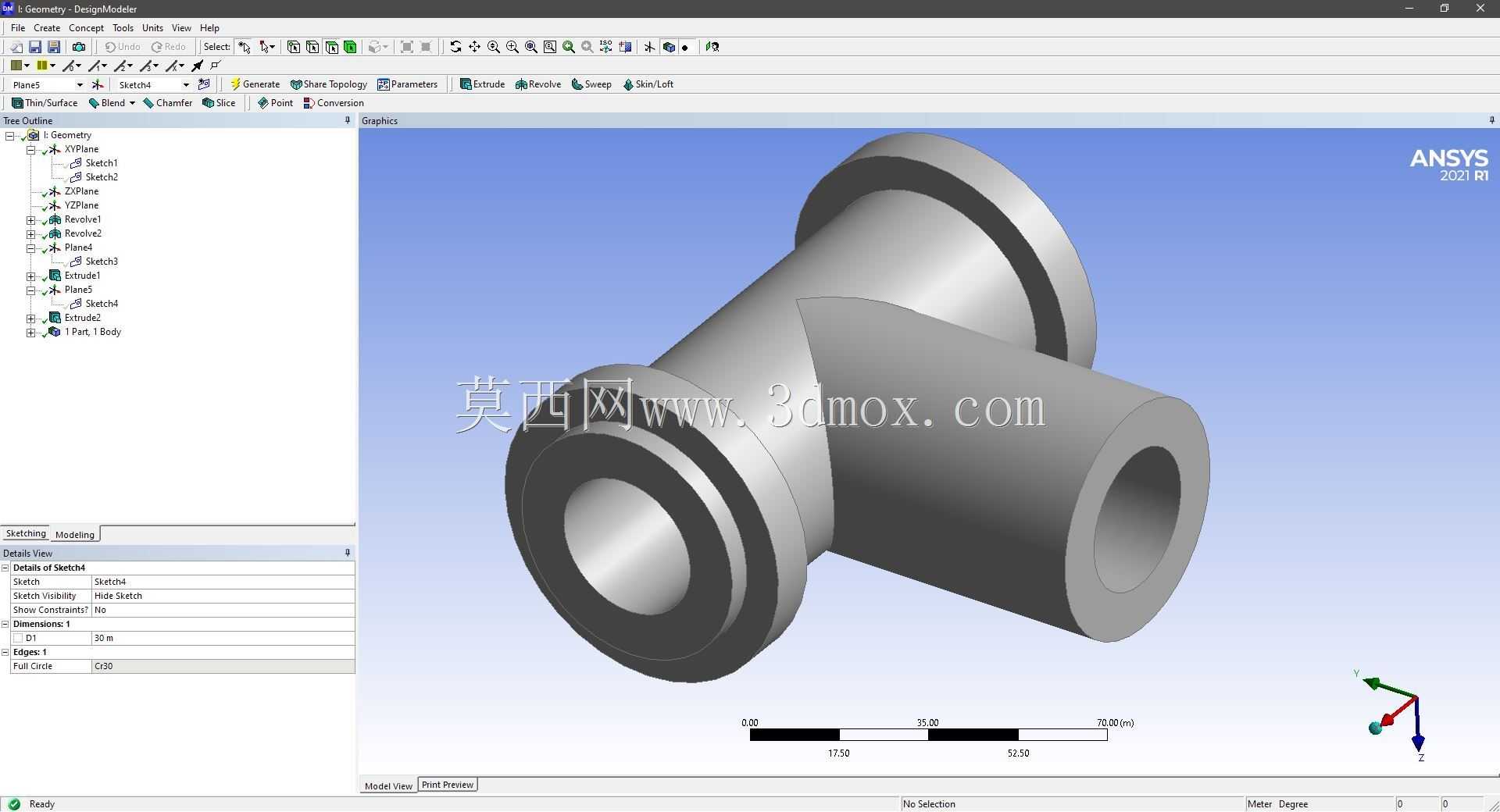

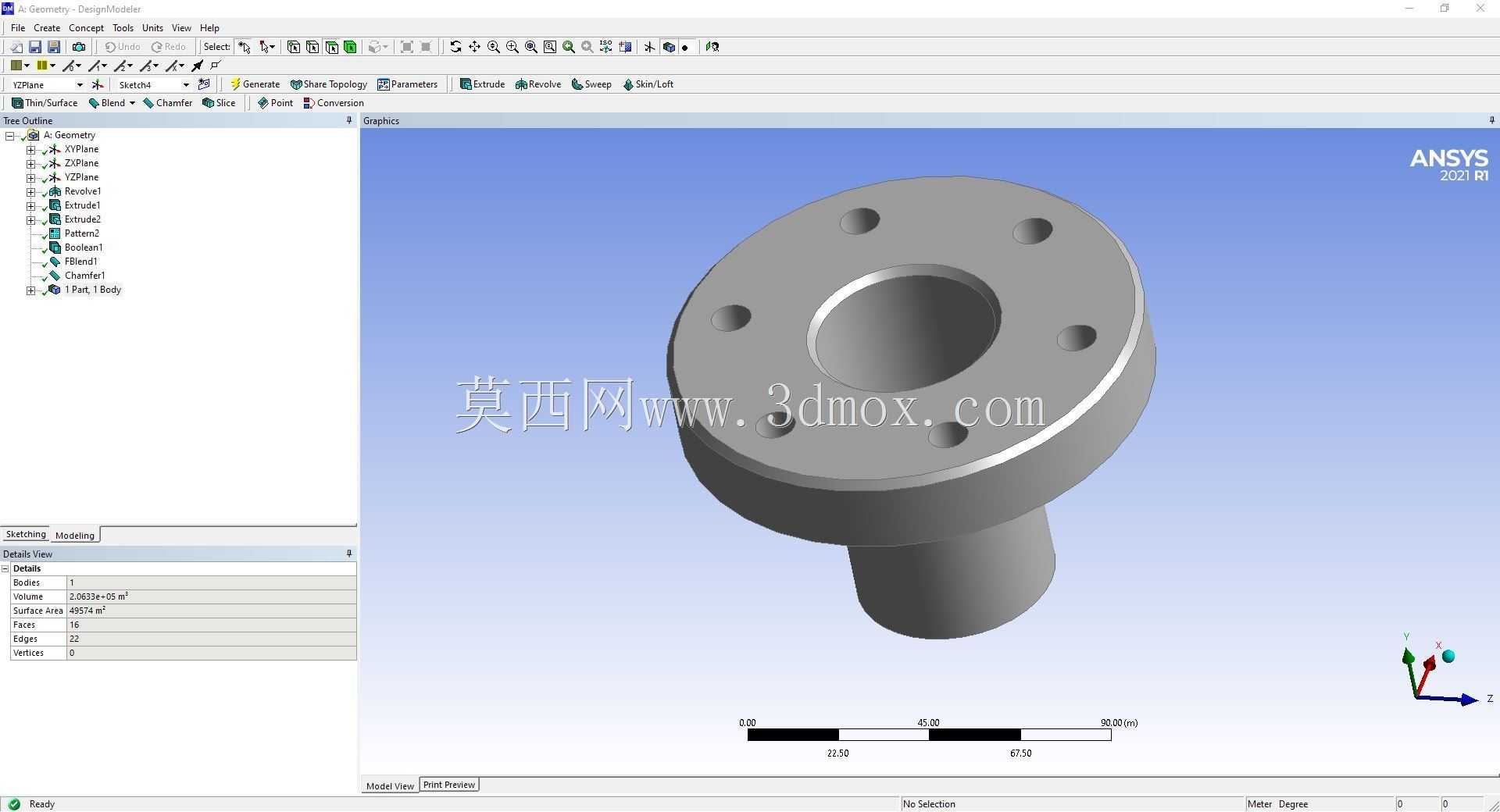

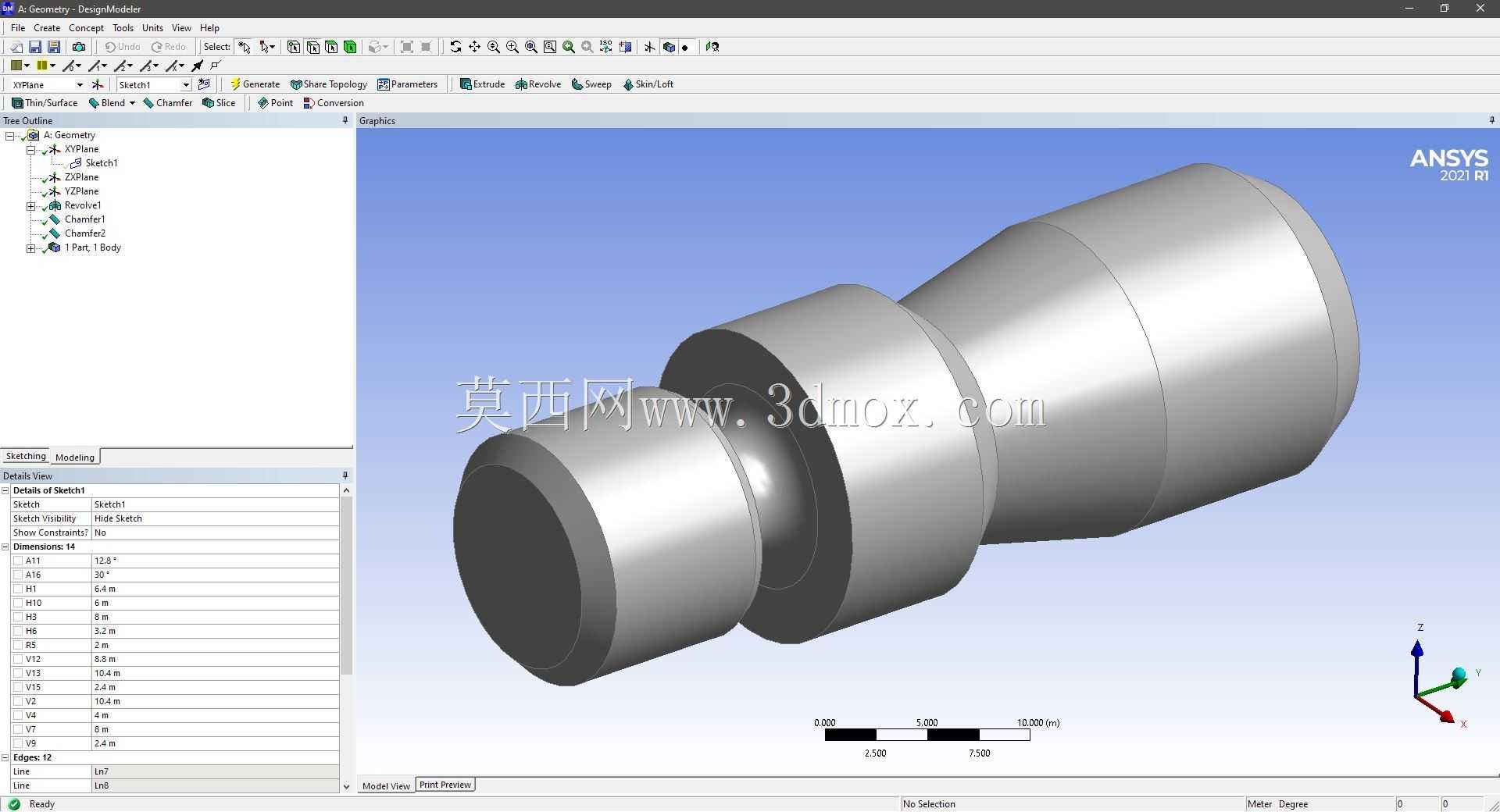

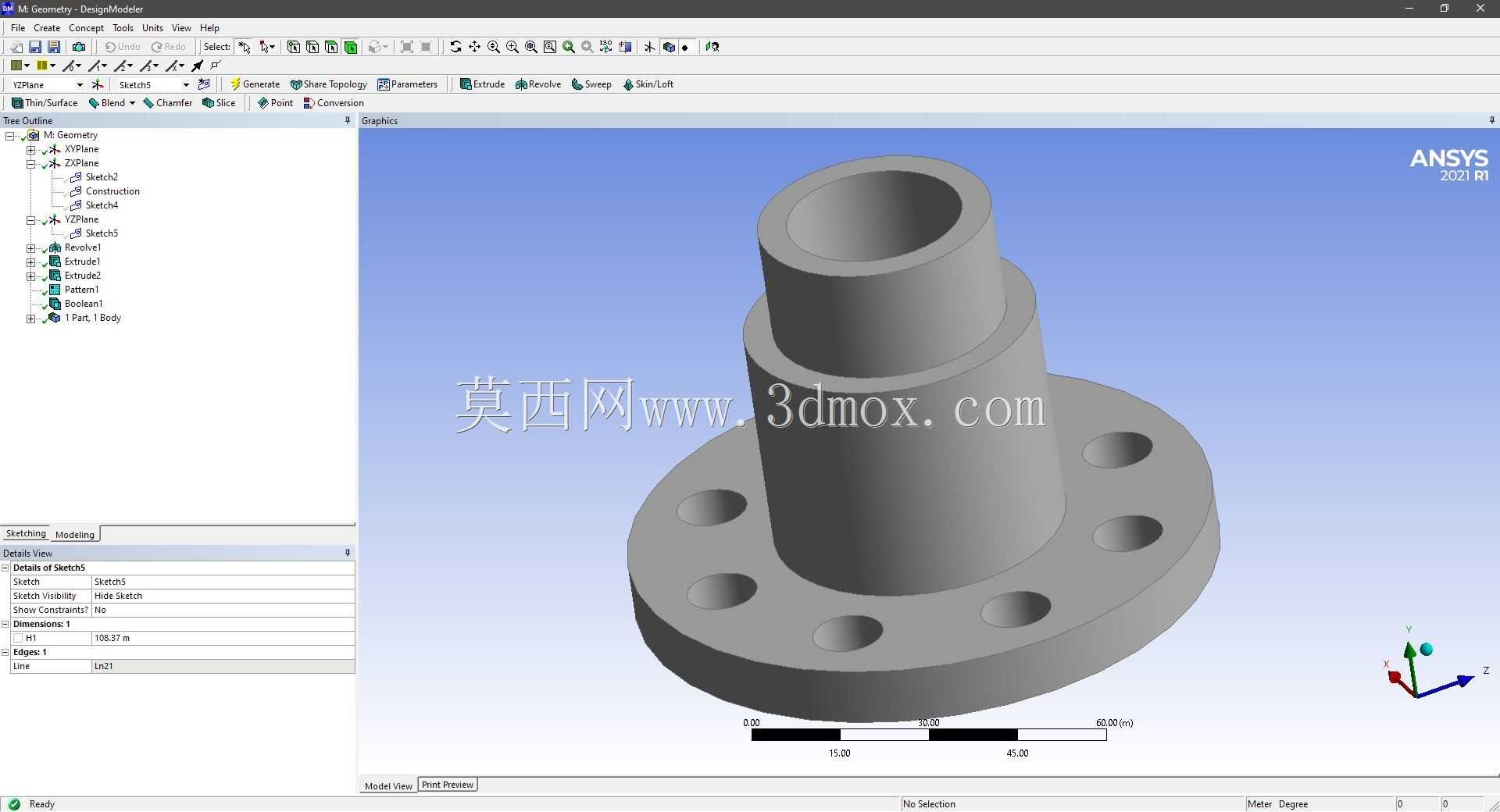

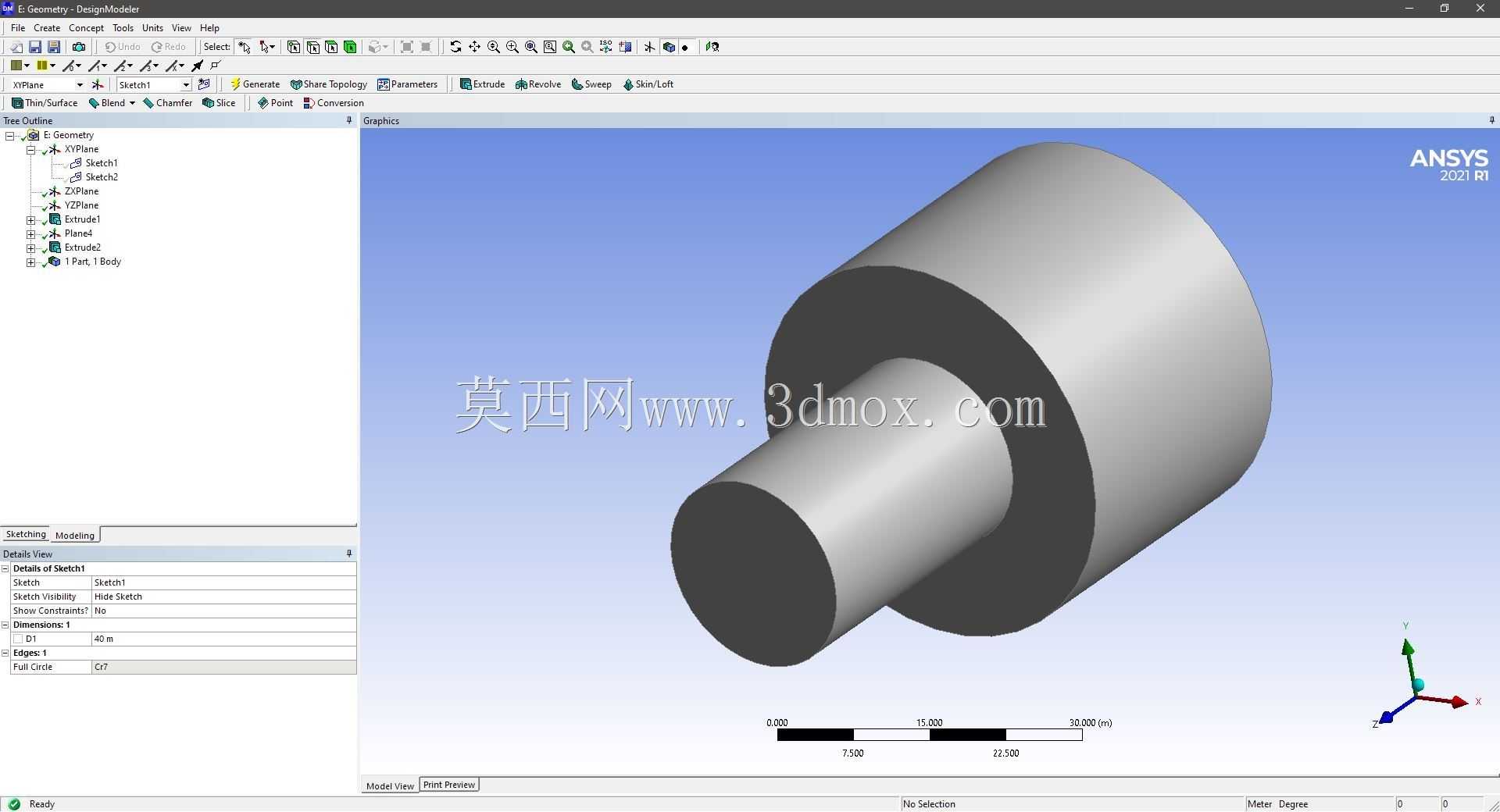

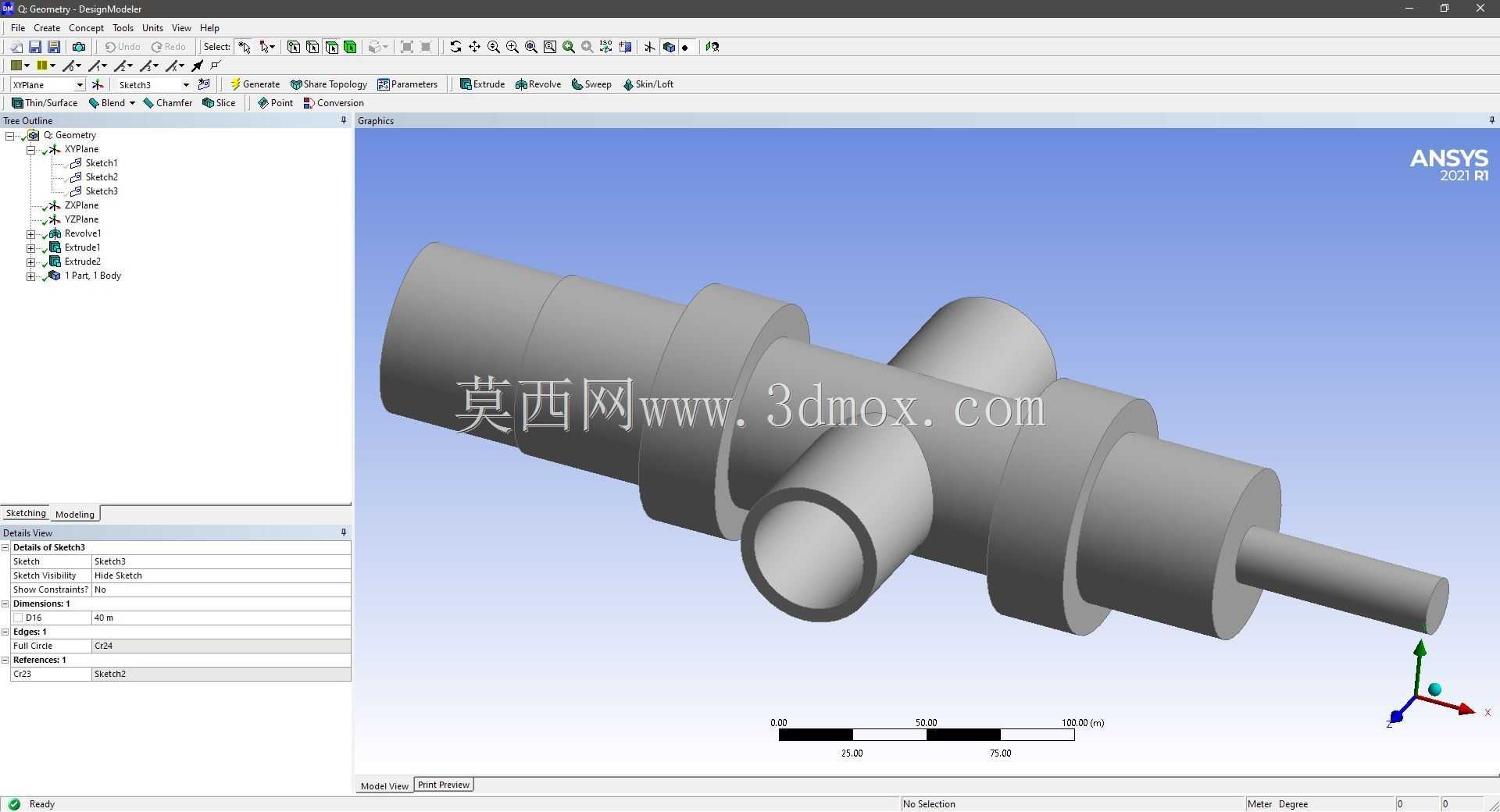

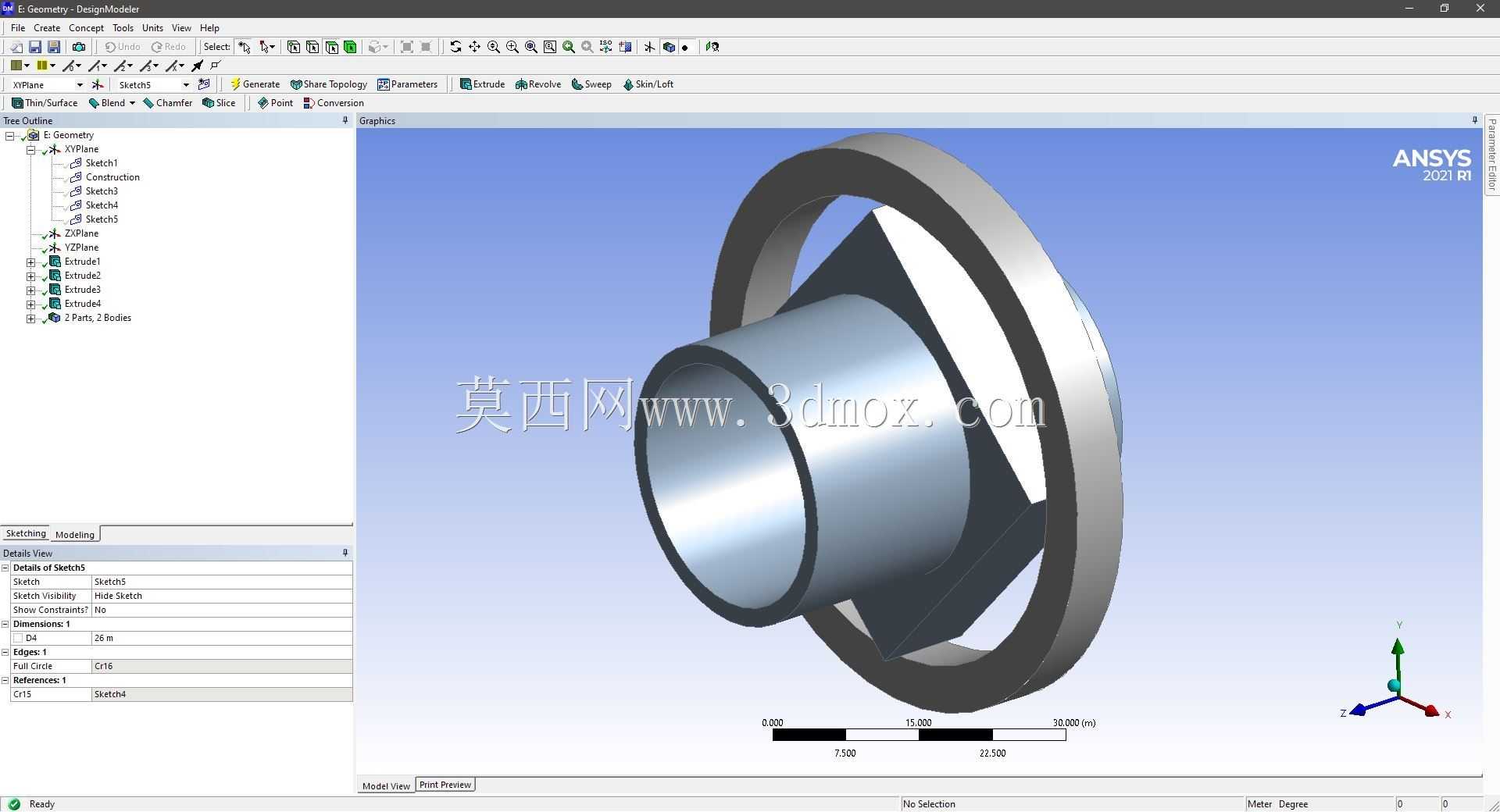

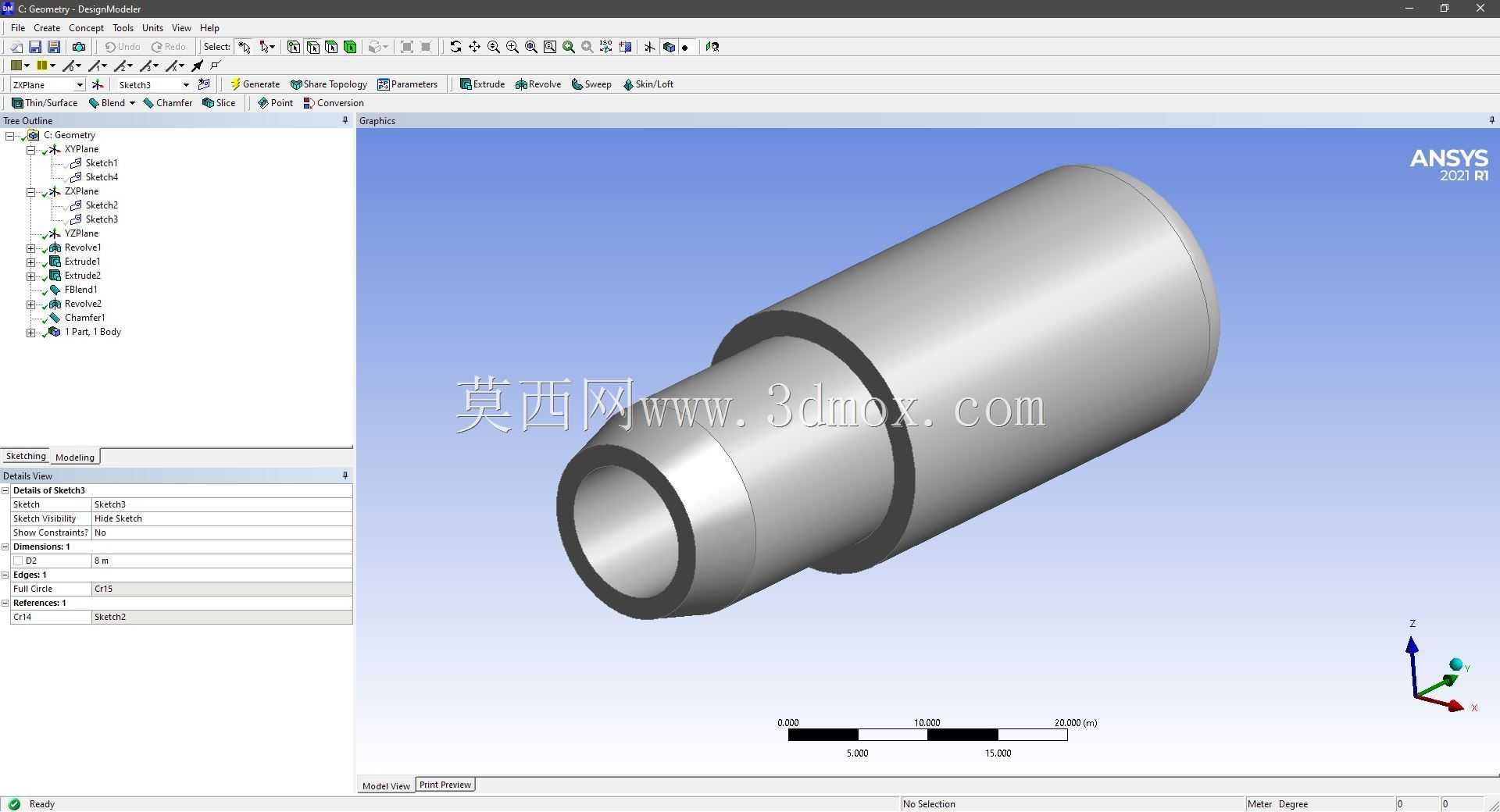

上方的筒状结构分为两段不同外径的圆柱段,分别适配两种常用规格的管路外径,筒体内孔做了同轴度公差约束,保证对接后两段管路的轴线重合,避免出现管路偏斜导致的流阻增大、密封件偏磨渗漏问题。筒段侧面的凸缘结构是为了安装管路密封压盖预留的定位面,凸缘端面与筒体轴线保持垂直,保证压盖安装后能均匀压紧密封件,不会出现局部压合不实的情况。从安装尺寸边界来看,整个结构的总高度控制在常规管路架设的常用高度范围内,底板的长宽尺寸刚好覆盖四个安装孔的排布范围,不会占用过多安装面空间,对于安装空间局促的小型设备内部管路排布场景,不会和周边其他构件产生安装干涉。建模过程中需要重点关注几个配合面的形位公差:首先是底板安装面的平面度,直接影响构件安装后的垂直度,如果安装面平面度超差,固定后筒体轴线会出现偏斜,导致对接管路产生额外安装应力;其次是筒体内孔的圆柱度与同轴度,这两个参数直接决定管路对接后的密封性能与流道顺畅度;另外立板与底板、筒体的连接圆角需要保持平滑过渡,不能出现建模时的碎面、尖角,否则后续生成工程图、进行有限元应力分析时会出现网格划分错误,实际加工时也容易在尖角位置产生应力缺陷。
这类支撑连接结构在实际选型时,需要根据管路的通径、工作压力、输送介质类型匹配对应的材质,常规低压气动回路可以采用铝合金材质降低整体重量,高压液压回路则需要采用碳钢或不锈钢材质保证结构强度,建模时预留的壁厚可以根据实际使用压力做参数化调整,不需要重新绘制整体结构,只需要修改筒体壁厚、立板厚度、底板厚度的参数就能快速生成适配不同工况的结构版本。另外安装孔的孔径设计预留了常规螺栓的安装间隙,方便安装时微调位置,抵消机架加工时的孔位误差,降低现场安装的调试难度。
