五级减速皮带驱动水力阀门执行机构

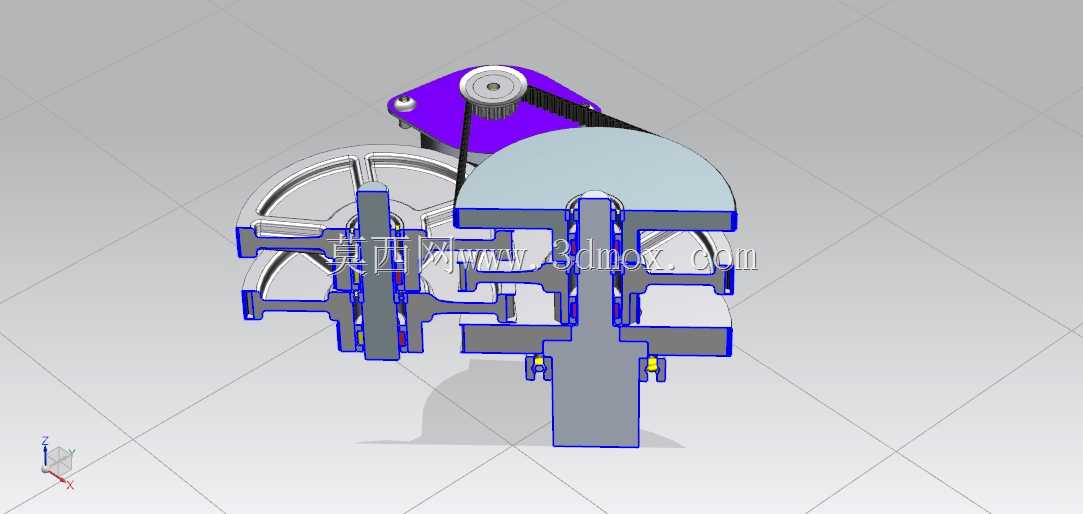

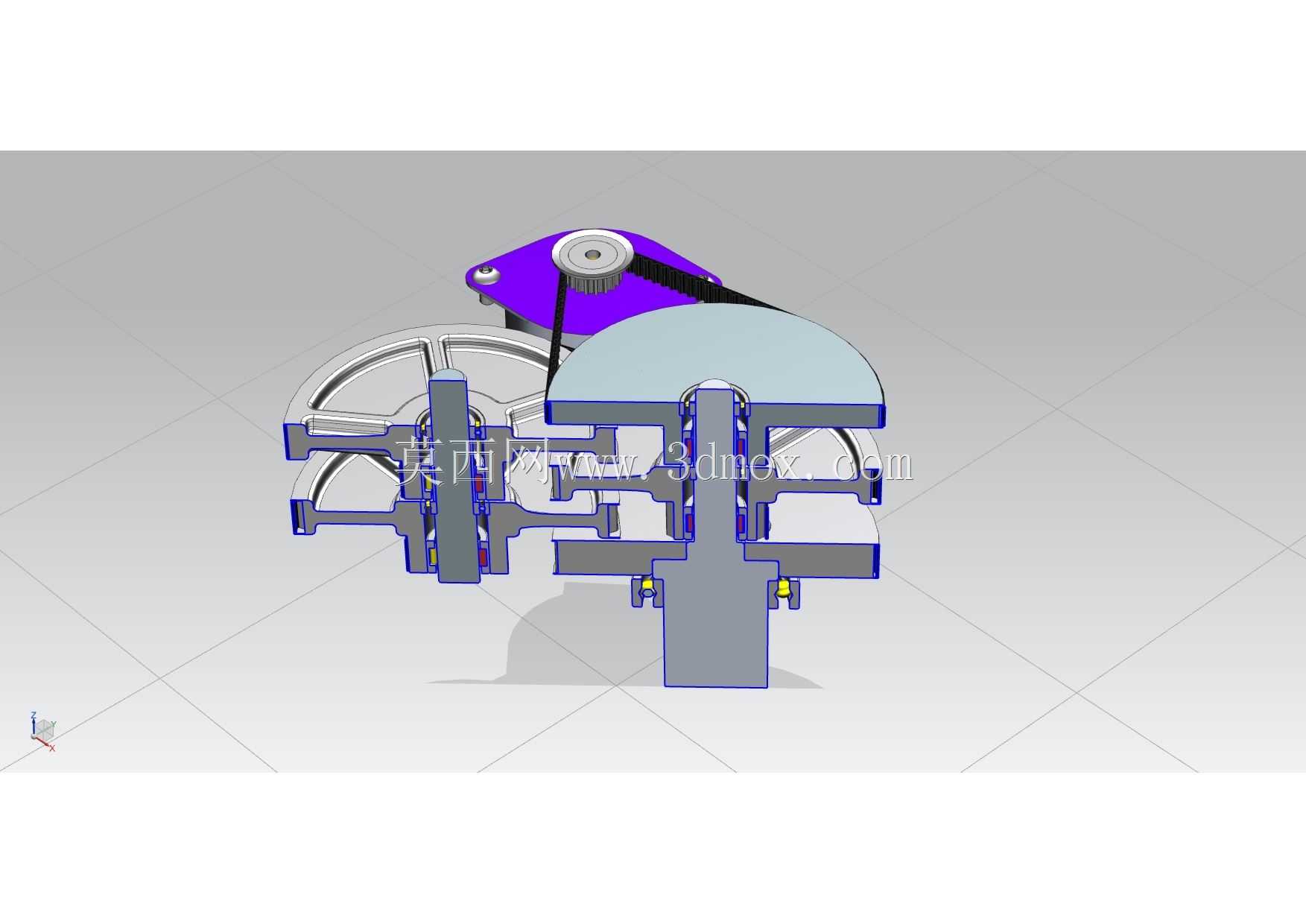

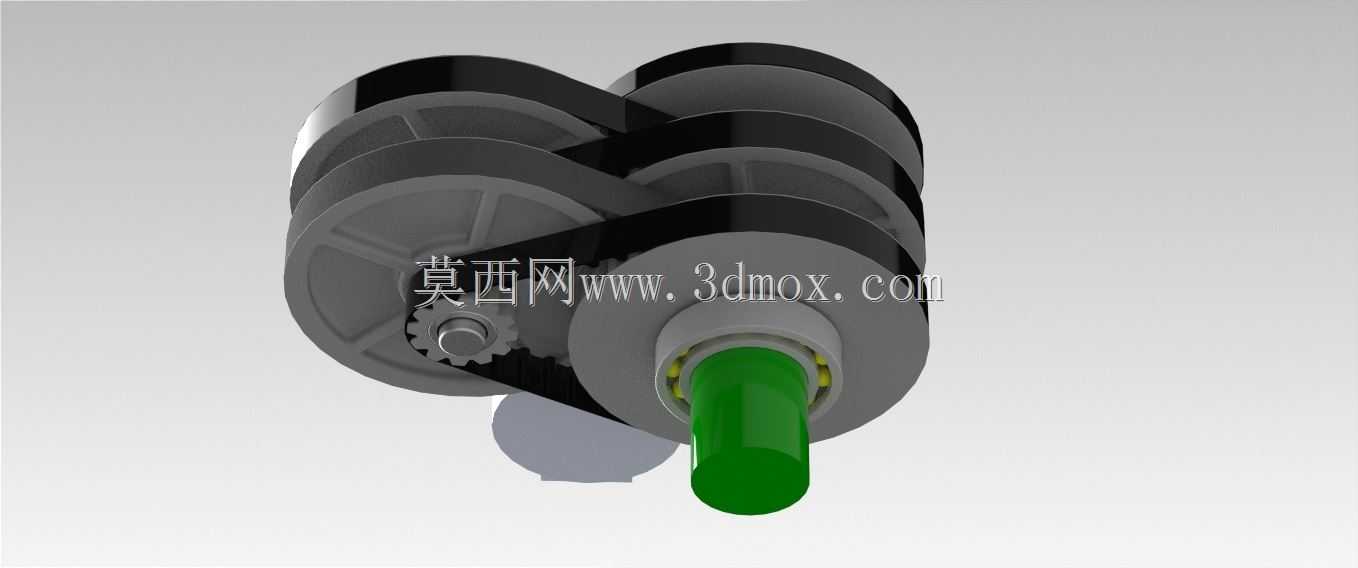

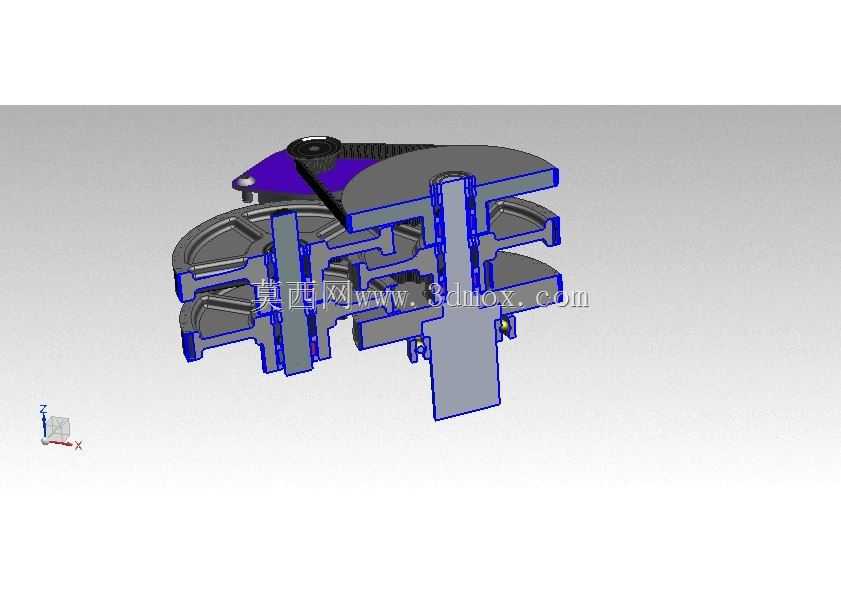

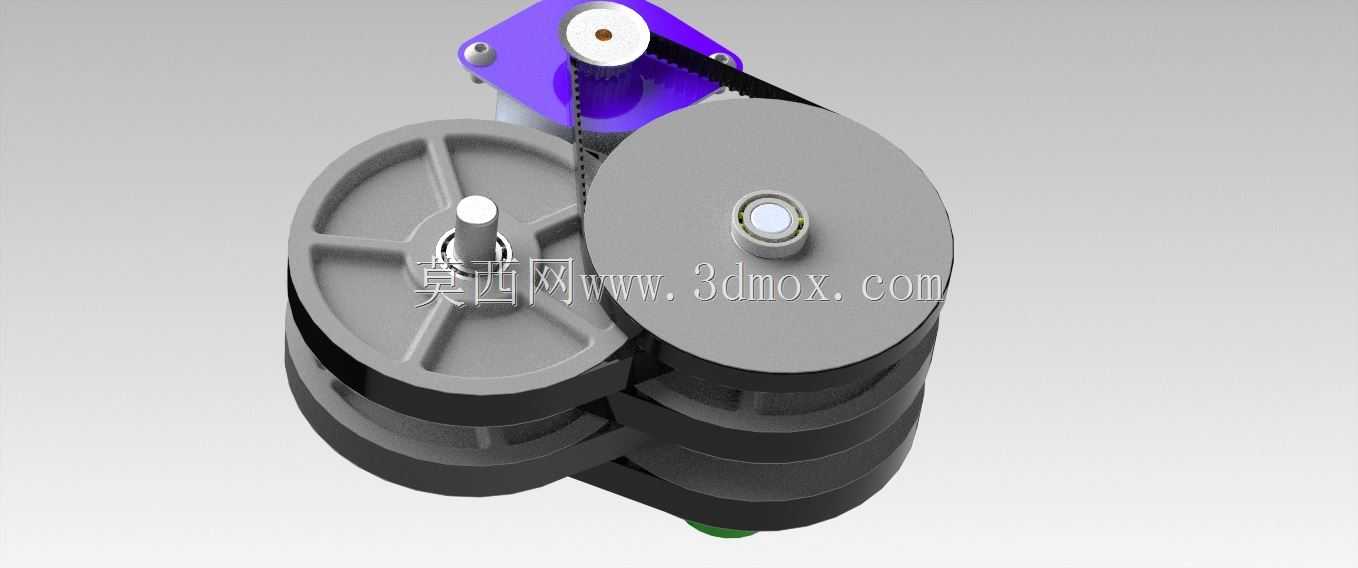

　　在市政供水管网、长距离输水干线、工业循环水系统的管线节点中，阀门的驱动控制一直是管线运维的核心环节，传统电动执行器依赖外接电源，在偏远郊野管线、防爆要求高的化工输水段、潮湿易涝的地下管廊场景中，供电布线成本高、电气元件易受潮失效的问题长期存在，这款皮带驱动的水力阀门执行器，正是针对这类无外接供电、高可靠性要求的阀门控制场景开发的机械驱动结构。整套执行机构采用五级皮带轮串联减速的传动架构，整体减速比设定为536:1，这个参数的选定并非随意设定，而是匹配水力驱动端的低转速高扭矩输出特性，同时适配常规闸阀、蝶阀阀杆所需的启闭扭矩范围，避免了齿轮减速结构需要定期加注润滑脂、齿轮啮合磨损后产生回程间隙的问题，整套传动副采用免润滑设计，日常运维中无需拆解维护，在多尘、高湿的管线安装环境中，不会因为润滑脂吸附粉尘造成传动卡滞，也不会因为润滑脂干涸出现传动效率下降的问题。从结构布局来看，驱动端的皮带轮组采用分层排布设计，最上端的输入带轮连接水力驱动叶轮的输出轴，动力通过同步带依次传递给四级中间减速带轮，最终将放大后的扭矩传递到最下端的阀杆连接套，直接驱动阀杆完成回转启闭动作，所有带轮的支撑轴都采用自带密封的滚动轴承，轴承座与主体安装支架采用一体化铸造成型，减少了拼接装配带来的形位公差累积，保证各带轮的平行度误差控制在允许范围内，避免皮带偏磨、跳齿的问题。

　　安装边界方面，整套执行机构的安装法兰直接匹配通用阀门的上法兰安装尺寸，不需要对现有阀门本体做任何改造，现场安装时只需要将原有的手轮或者电动执行器拆除，将该执行器的阀杆连接套与阀杆顶端对接，拧紧法兰连接螺栓即可完成安装，整体外轮廓没有突出的尖锐结构，在地下管廊等狭窄安装空间中，不会与周边的管线、支架发生干涉，竖直方向的安装高度控制在常规手动操作空间范围内，即使后期需要切换为手动操作，也可以直接在输入轴端加装操作手柄，不需要拆除整套执行机构。

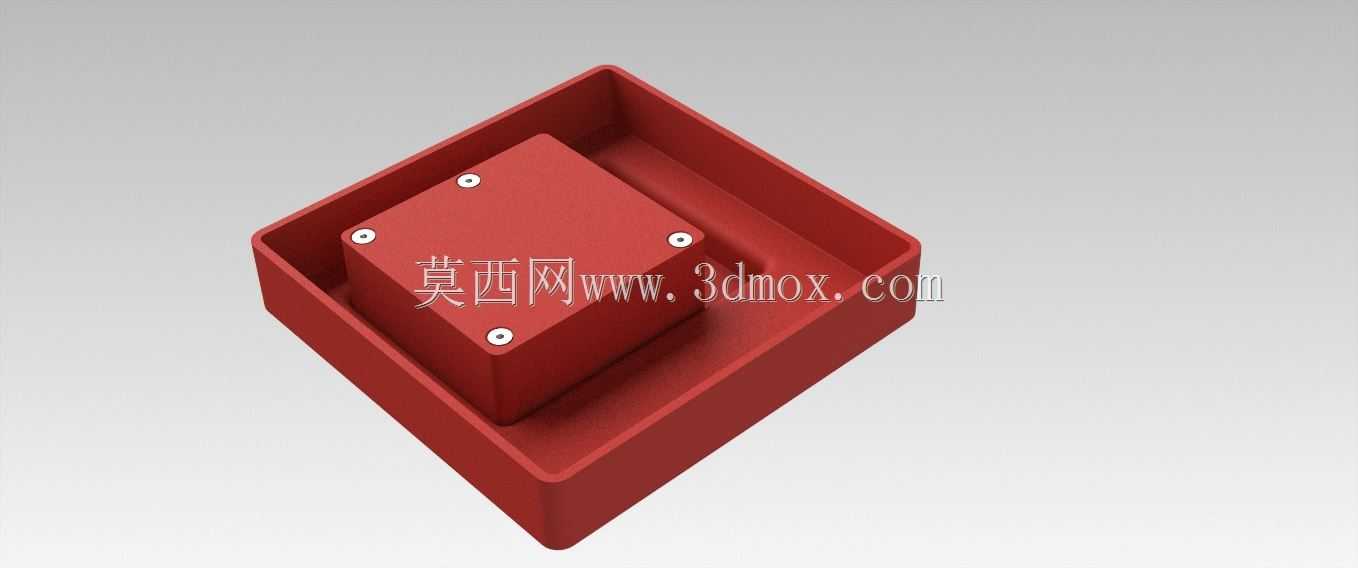

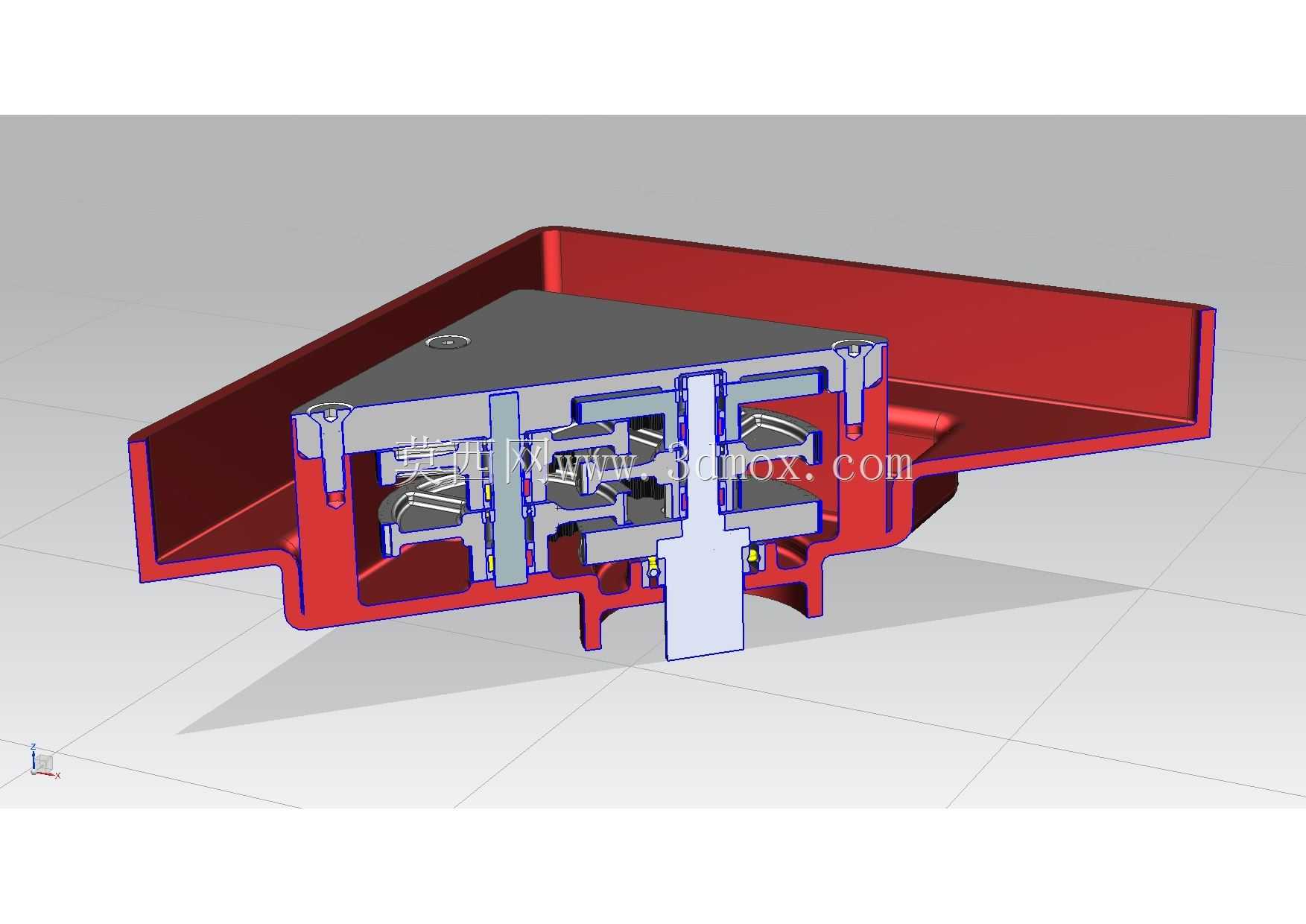

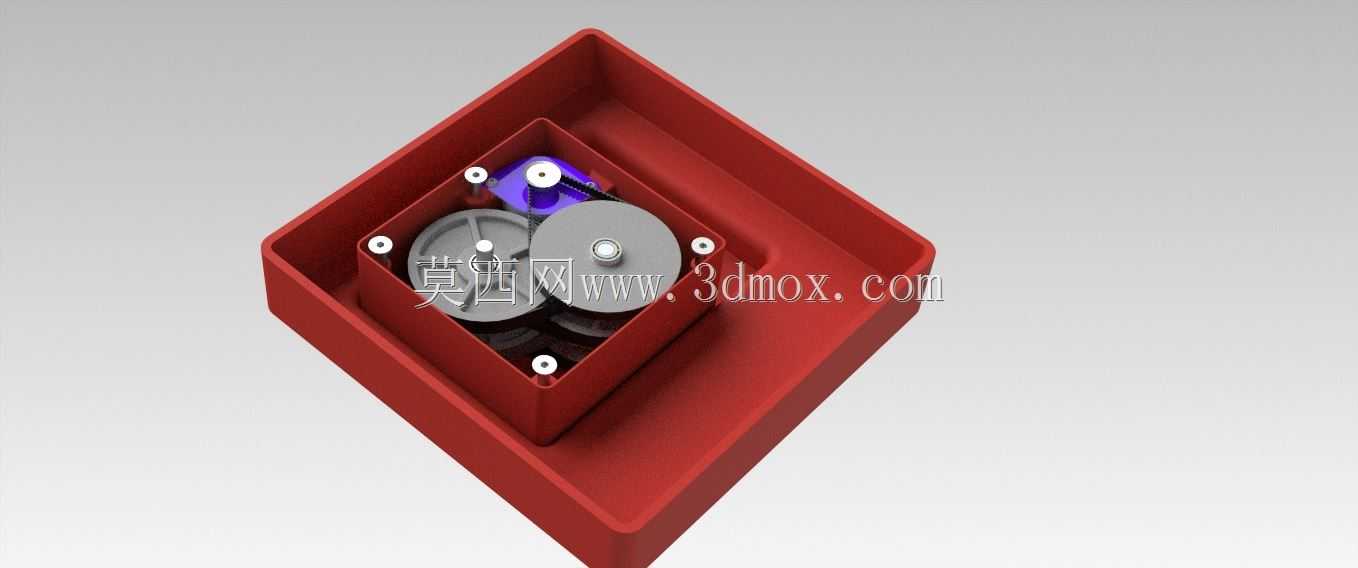

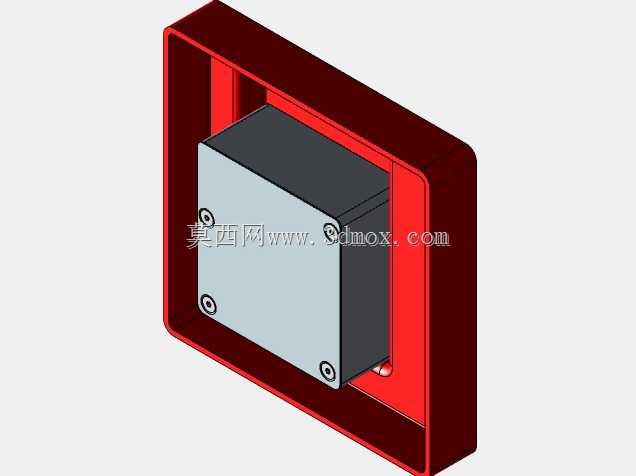

　　设计过程中，针对皮带传动长期张紧后松弛的问题，在每一级皮带传动的位置都设置了可调节的张紧轮结构，张紧轮的调节行程预留了皮带使用寿命周期内的伸长量补偿空间，运维人员只需要每年一次定期检查张紧度，调整张紧轮位置即可，不需要频繁更换传动皮带。传动系统的防护外壳采用半开放的结构设计，既可以阻挡外部的杂物、落尘卷入皮带传动副，又不会形成密闭空间导致内部凝露，在南方高湿环境或者温差较大的户外安装场景中，不会因为内部结露造成带轮、轴件的锈蚀。

　　从实际工况适配性来看，这套执行机构的输出扭矩可以覆盖DN100到DN400口径的常用水力控制阀门，传动过程中没有刚性冲击，不会因为驱动端的扭矩突变对阀杆、阀瓣造成损伤，相比传统的蜗轮蜗杆减速结构，皮带传动本身具备一定的过载打滑能力，当阀门启闭到极限位置出现卡滞时，皮带会在带轮上发生打滑，避免强行传动造成阀杆弯曲、传动件断裂的问题，这种过载保护特性是纯刚性齿轮、蜗轮传动不具备的，不需要额外加装扭矩限制装置就可以实现基础的过载防护。在结构细节上，阀杆连接套采用可拆分的夹套结构，可以根据不同阀门的阀杆截面形状更换对应的内衬套，适配方头、扁头、键连接等多种常见的阀杆连接形式，不需要针对不同阀门单独定制输出连接端，大幅提升了产品的通用适配性。所有外露的金属结构件都做了喷塑防腐处理，紧固件采用不锈钢材质，在户外露天安装、地下管廊潮湿环境中都可以长期使用，不会因为锈蚀导致连接失效、结构件锈蚀卡滞。
