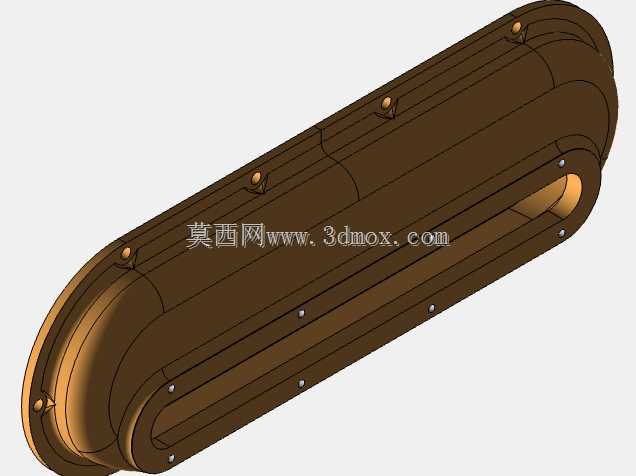

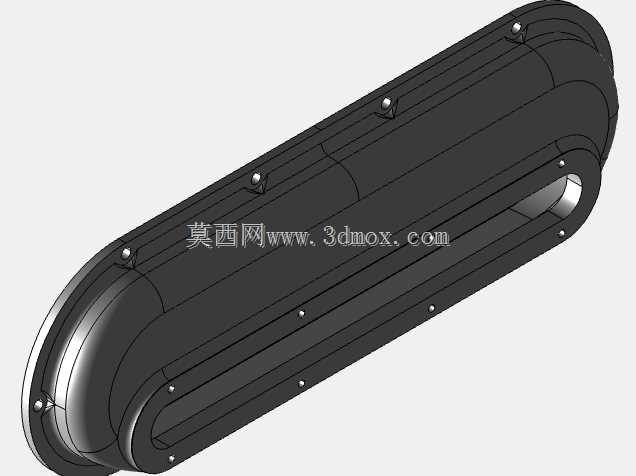

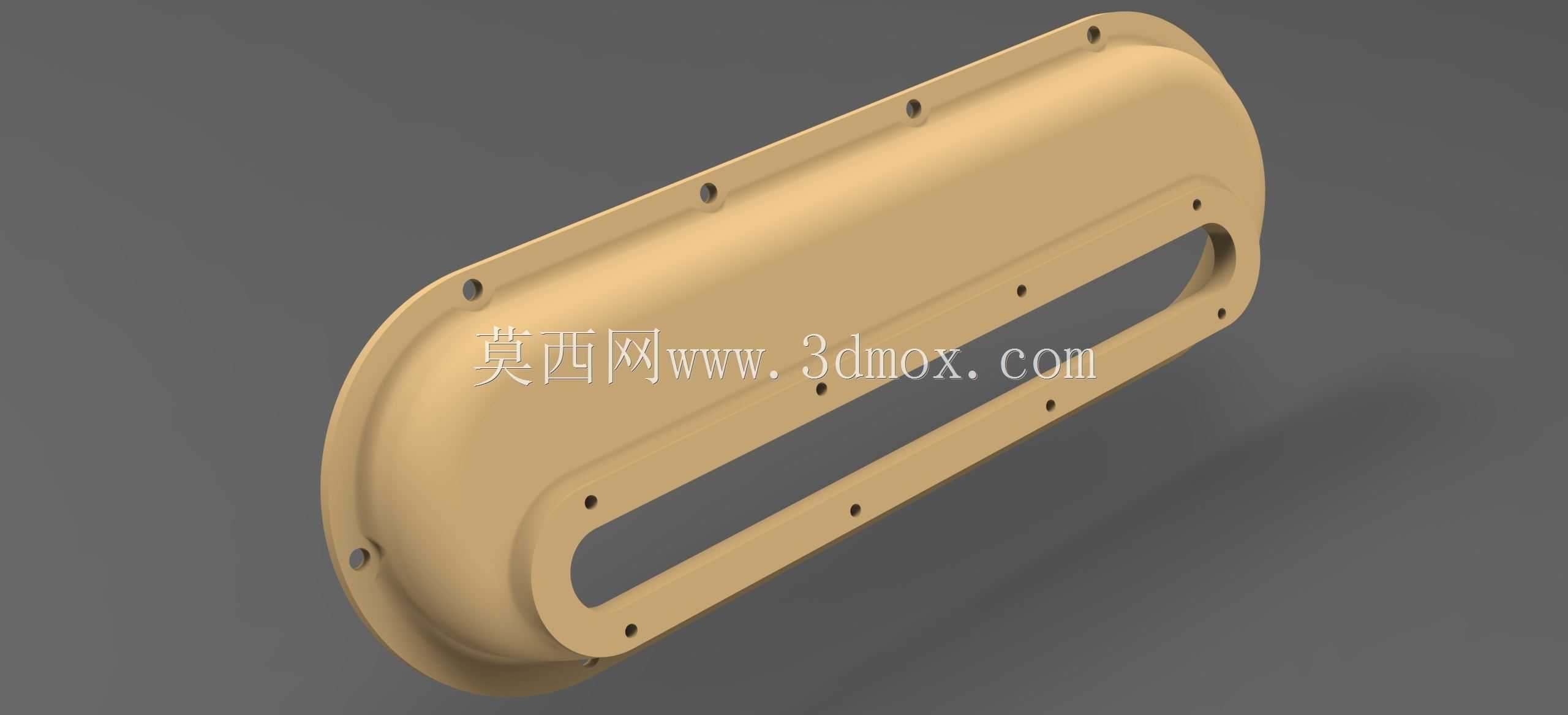

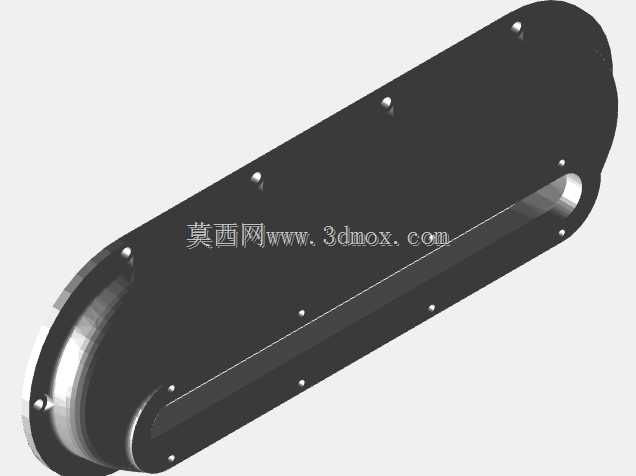

马自达MX-5双涡轮增压进气歧管前板结构

这款进气歧管前板是适配马自达MX-5 Miata双涡轮增压进气系统的核心密封构件，主要作用是封闭第二静压腔的腔体端面，为第一圆锥形静压室提供稳定的安装贴合基准，在小排量跑车动力改装场景中应用广泛。从实际装车工况来看，该部件需要承受增压工况下的持续气压冲击，同时要隔绝引擎舱内的高温传导，避免腔体内进气温度异常升高影响充气效率，因此在结构设计上做了多维度的工程适配。

外形层面，该构件采用长圆端的长条形轮廓，整体为等壁厚的浅腔式冲压/铣削成型结构，边缘沿腔体轮廓做了等距的安装孔位排布，所有孔位的中心距严格匹配进气歧管本体的安装螺柱位置，安装时通过密封垫压紧即可实现腔体的静态密封，无需额外打胶即可满足增压工况下的密封要求。构件中部开设的长条形贯通窗口，是为第一圆锥形静压室的对接通路预留的安装位，窗口边缘做了小尺寸的翻边强化处理，既可以提升构件整体的抗形变刚度，也能为对接密封件提供限位卡槽，避免增压过程中密封件移位导致漏气。

设计思路上，这款前板没有采用常规的平面盖板结构，而是顺着静压腔的弧形轮廓做了等曲率的弧面成型，这种设计一方面可以最大化压缩构件在引擎舱内的占用空间，适配MX-5紧凑的引擎舱布局，避免与周边的防火墙、减震塔顶等部件产生安装干涉；另一方面弧面结构相比平面结构拥有更好的结构刚度，在相同壁厚下可以承受更高的增压压力，减少高增压工况下的盖板形变，降低密封失效的风险。安装边界层面，所有安装孔位均采用沉孔设计，螺栓锁紧后端面不会突出盖板表面，既可以避免螺栓与周边部件产生剐蹭，也能让盖板外表面保持平整，减少引擎舱内的乱流产生，一定程度上优化引擎舱内的散热气流走向。

从实际功能特性来看，该前板作为双稳压腔进气系统的分隔密封构件，其尺寸精度直接影响两个静压腔之间的密封性能，若盖板平面度超差，在增压工况下很容易出现腔间窜气的问题，导致增压压力建立滞后、进气紊流增加，直接影响引擎的动力输出平顺性。因此在建模过程中，所有安装孔的位置度公差、盖板贴合面的平面度公差、弧形面的轮廓度公差都做了严格的参数约束，完全适配量产改装件的加工精度要求。在实际改装应用中，这款前板配合对应的双腔进气歧管本体，可以实现高低转速区间的进气谐振优化，低转速下利用小体积静压腔提升进气响应速度，高转速下通过双腔连通提升进气充量，匹配双涡轮的增压输出特性，让MX-5这类小排量后驱跑车在全转速区间都能获得更线性的动力输出，同时避免了常规大尺寸进气歧管在紧凑引擎舱内安装困难、干涉周边部件的问题。
