二十吨重载道路救援清障拖车结构

　　这款重载平板拖车主要面向干线公路、城市主干道的重型车辆清障救援场景，针对总质量二十吨级的故障货运车辆、事故中型商用车的短距离转运作业设计，区别于轻型清障设备的承载上限，其结构强度完全覆盖常规重型故障车的托举、承载、拖拽全流程作业需求。从实际作业逻辑出发，平板主体采用低合金高强度钢焊接框架结构，边框设置多道加强筋，承载面铺设防滑花纹钢板，避免被转运车辆在行驶过程中出现滑移；平板尾部设置可翻转搭接板，作业时可放平搭接至地面，形成坡度不大于15度的过渡坡道，方便故障车辆通过绞盘牵引自行驶上平板，收起后通过液压锁止机构与平板主体刚性固定，杜绝行驶过程中搭接板晃动脱落。

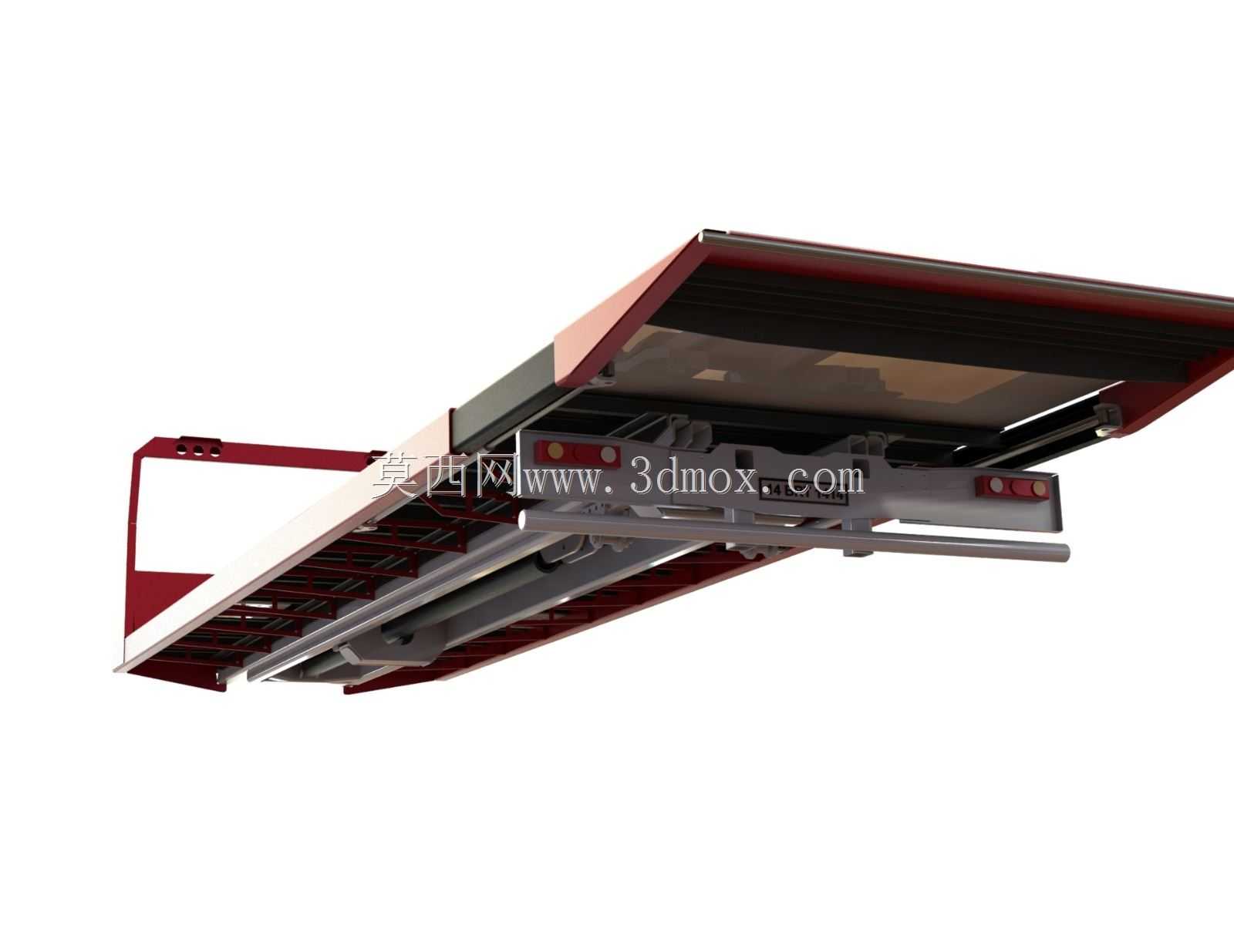

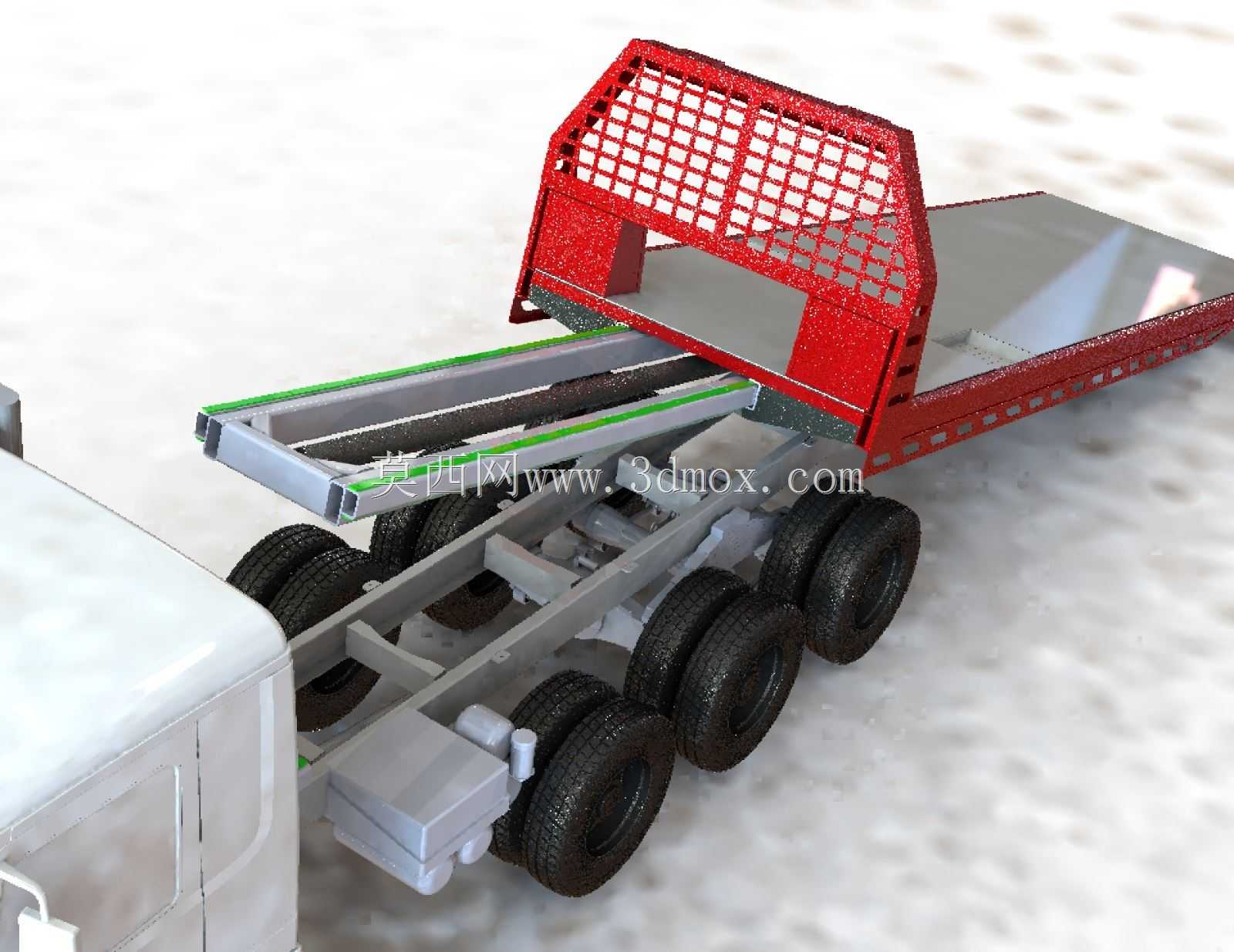

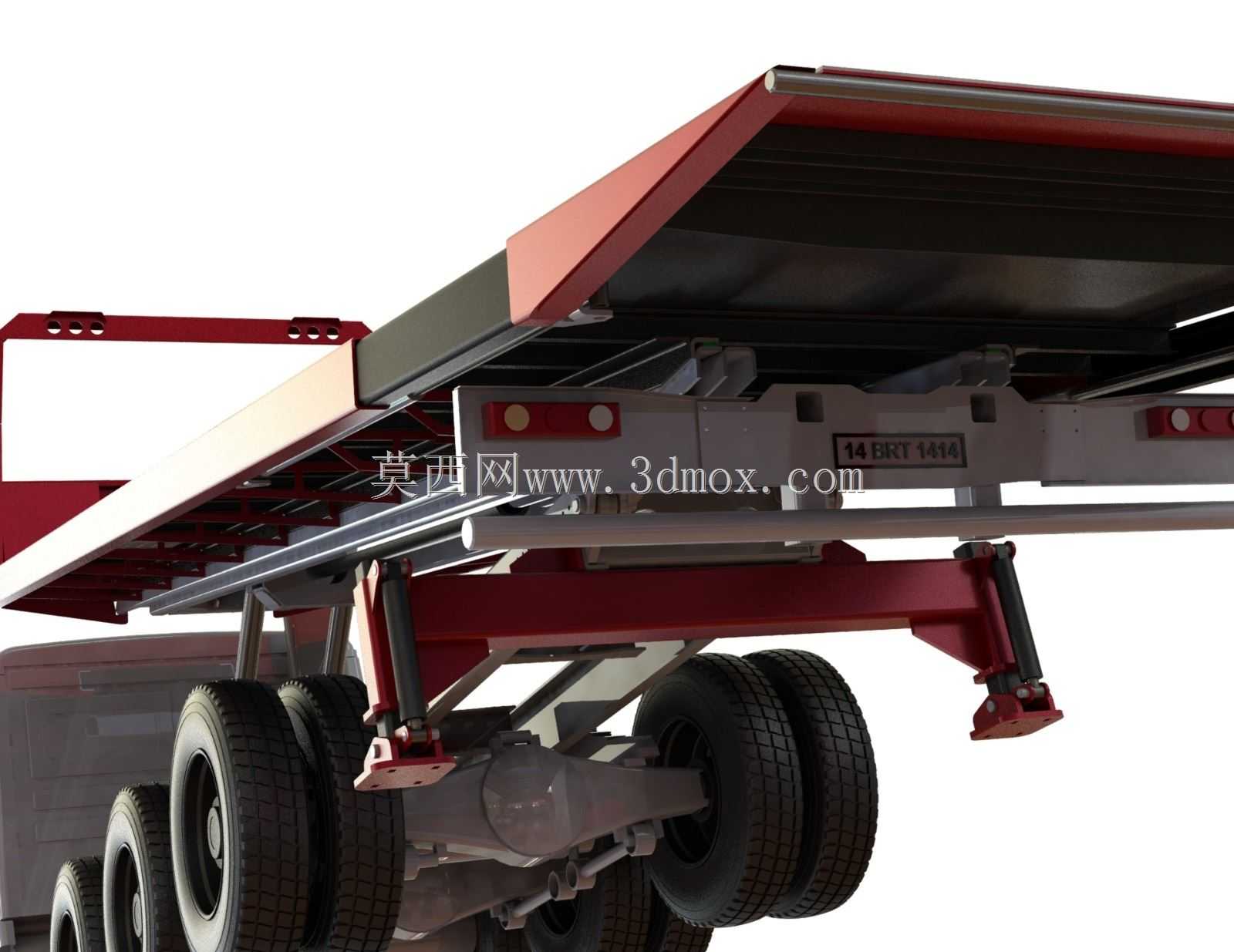

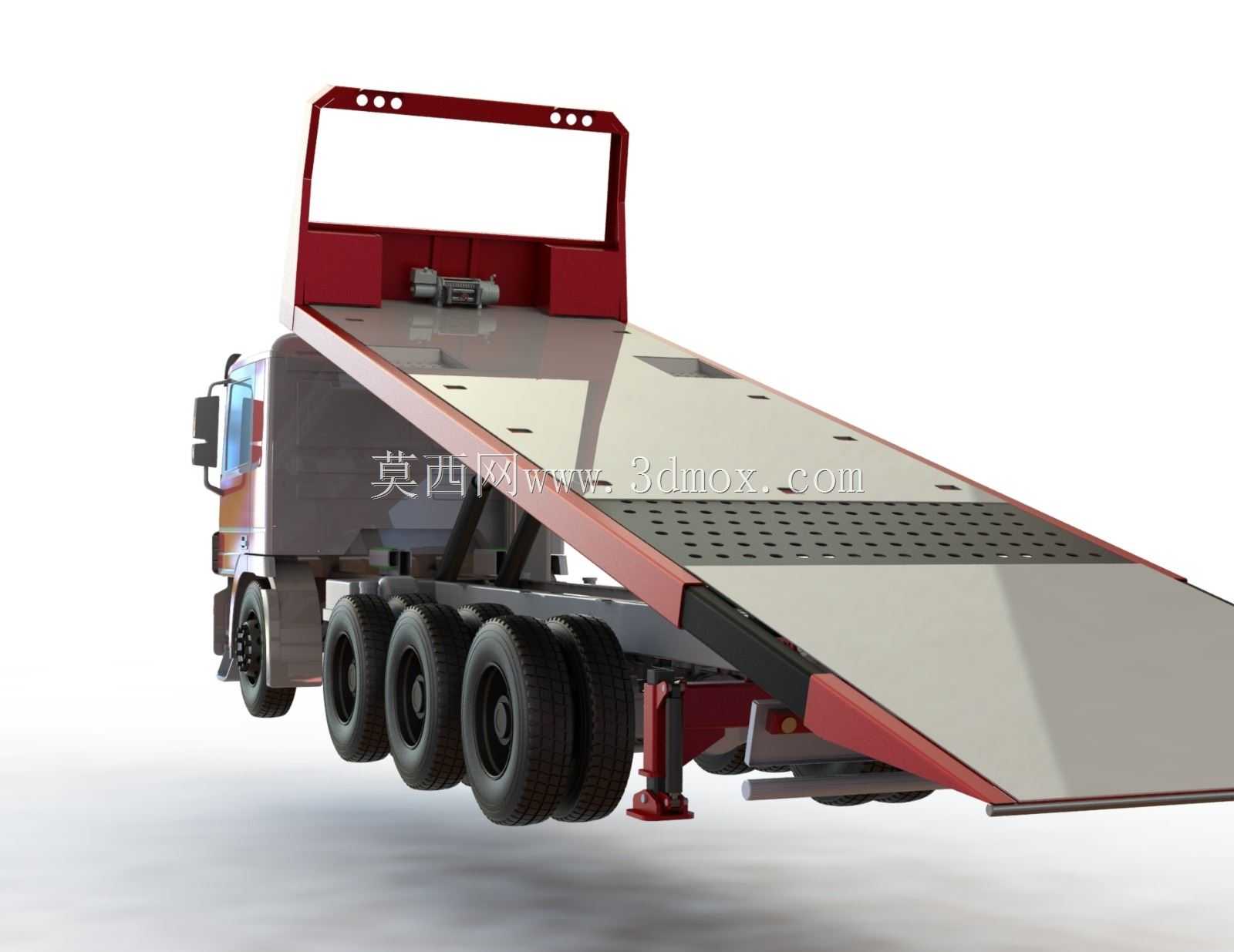

　　平板下方的举升机构采用双组多级液压油缸布局，配合平行四边形连杆支架，实现平板整体的倾斜、放平动作，举升过程中平板始终保持横向水平，不会出现单侧倾斜导致被转运车辆侧滑的风险；液压管路沿车架纵梁内侧排布，外部设置金属护板遮挡，避免行驶过程中飞溅的碎石、路面积水腐蚀损坏管路，油缸铰接点均采用自润滑轴承，减少日常维护频次，适应户外高强度连续作业的工况。车架部分采用双层纵梁焊接结构，纵梁截面高度根据承载弯矩分布做变截面设计，在承载集中的平板中部区域纵梁高度最大，向前后两端逐步收窄，在保证整体强度的前提下控制整备质量；车架前端设置与牵引车连接的标准牵引销结构，配套设置制动气路、电气线路的快插接口，可快速匹配主流重型牵引车头，不需要额外改装连接结构。

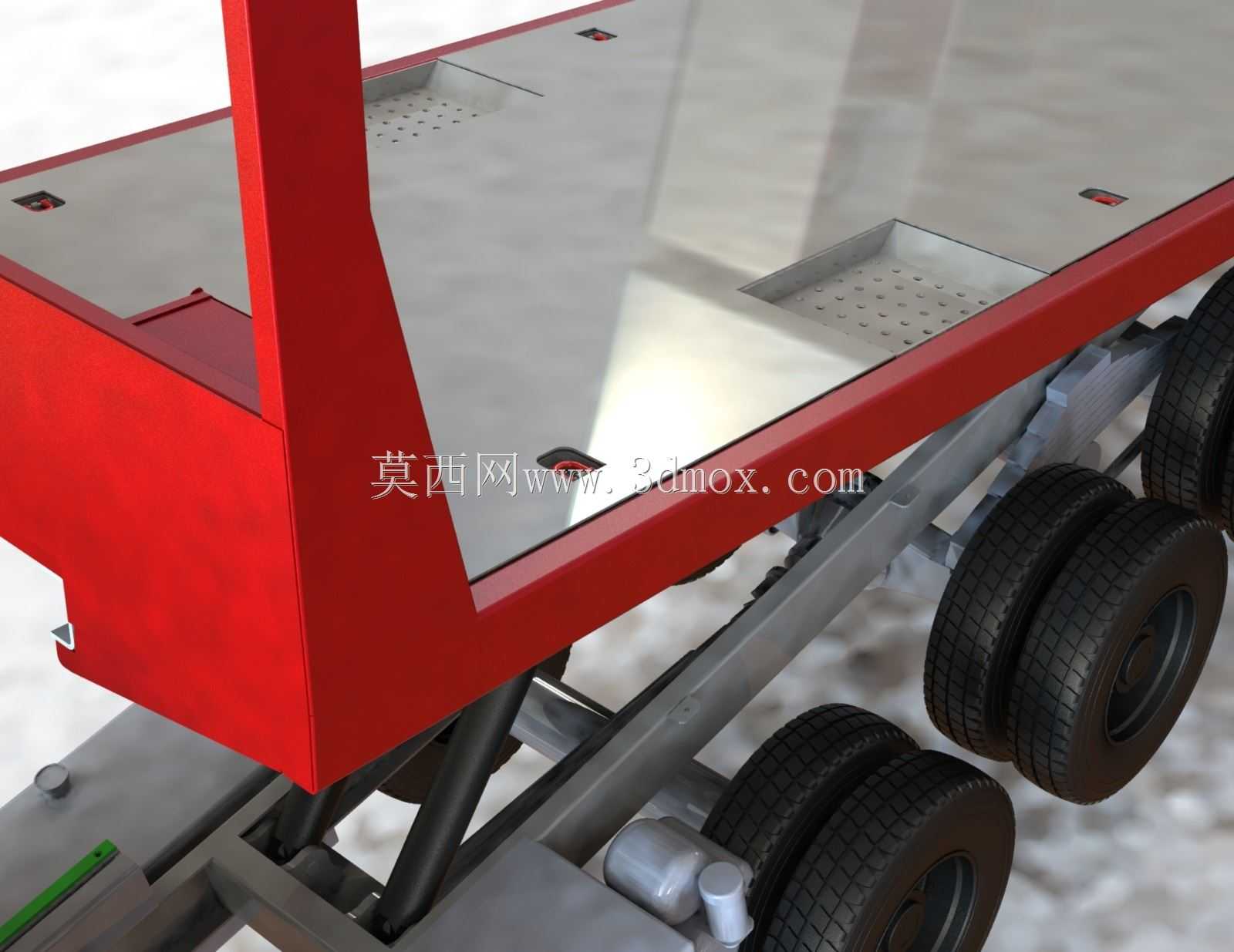

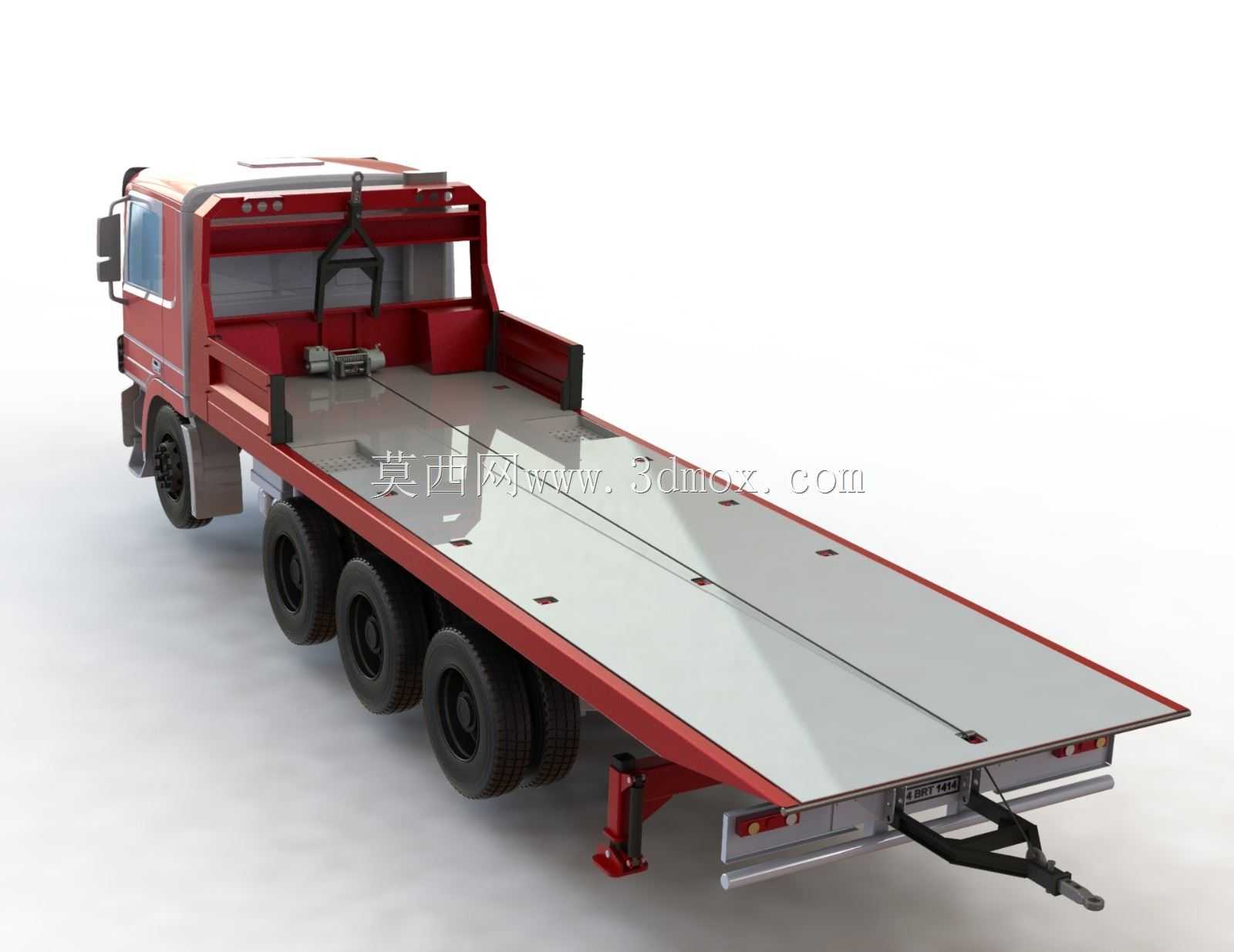

　　车架两侧设置嵌入式的警示灯安装位，尾部集成多组反光标识与制动、转向信号灯，满足道路作业车辆的安全警示要求；平板表面设置多组可调节的轮胎固定绑带挂点，挂点沿平板纵向等距排布，可根据被转运车辆的轴距灵活调整绑带固定位置，将被转运车辆的轮胎与平板刚性绑定，避免转运过程中车辆窜动。设计过程中优先考虑作业效率与结构可靠性，所有受力铰接点的销轴均做调质热处理，表面镀硬铬处理，耐磨性能满足上万次举升循环的使用要求；液压系统设置过载保护阀，当负载超过额定承载20%时自动溢流卸压，避免超载作业导致结构变形或者液压元件损坏。

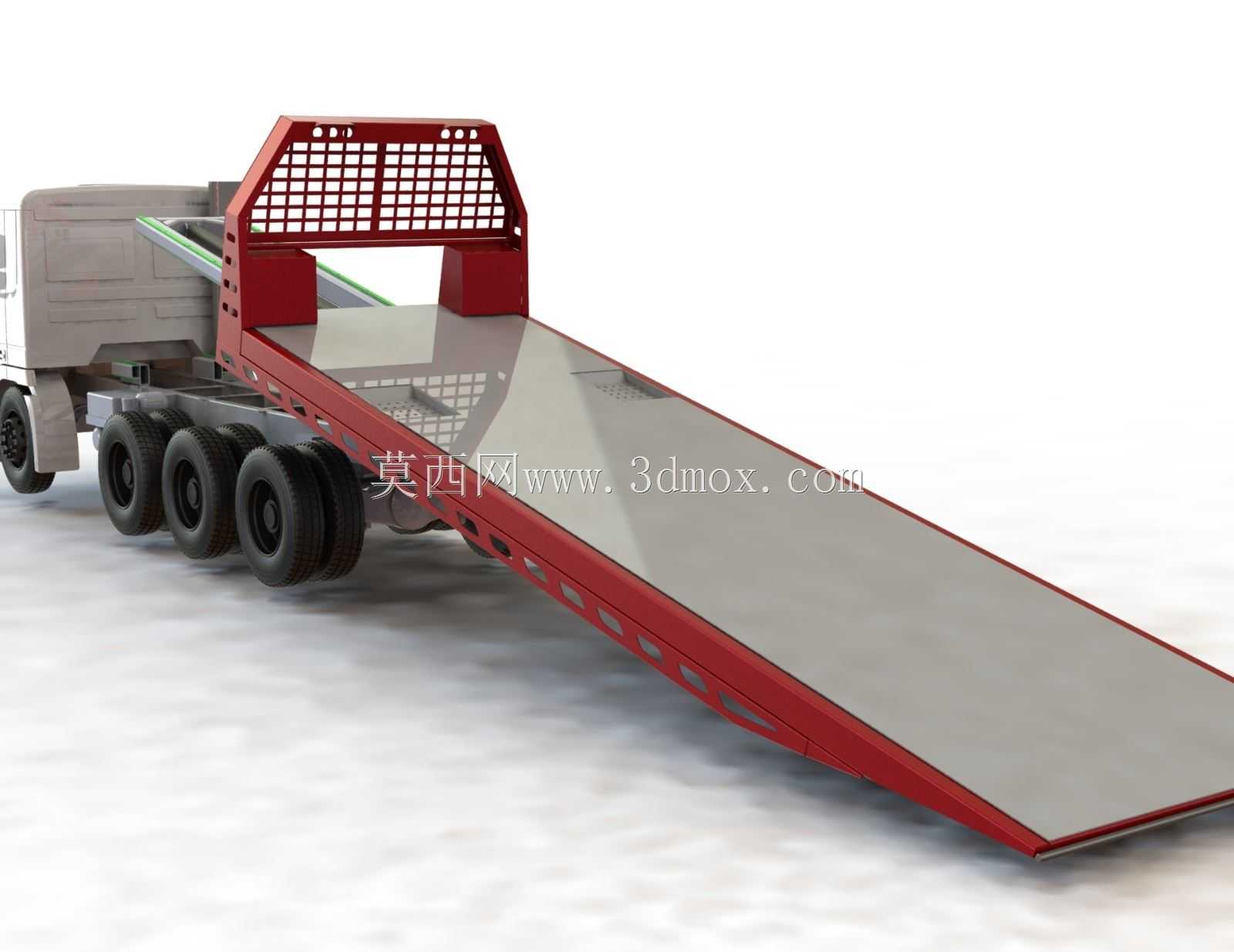

　　安装边界方面，平板处于完全放平的行驶状态时，整体离地高度符合道路通行的限高要求，整车宽度不超过常规货运车辆的外廓尺寸，可在标准车道内正常行驶；当平板倾斜至作业状态时，尾部搭接板接触地面的位置距离车架后端的距离控制在合理范围，不需要占用过多的路面宽度，在单车道封闭的情况下即可完成清障作业，减少对道路通行的影响。针对冬季低温作业场景，液压油箱预留了加热器安装位，可在低温环境下提前预热液压油，保证液压系统在零下二十摄氏度的环境中仍能正常动作，避免低温下液压油粘度升高导致举升动作迟缓、压力不足的问题；平板前端设置可折叠的限位挡块，当被转运车辆牵引到位后，挡块可翻起卡住车辆前轮，配合绑带形成双重固定，即使在急刹车的工况下也能避免被转运车辆向前滑移撞击牵引车头。整车的制动系统与牵引车联动，采用双回路气压制动，平板车轴设置鼓式制动器，配合驻车制动结构，在坡道停放作业时也能保证整车不溜车；所有电气线路均采用防水接插件，线束外部套波纹管防护，可在雨天、扬尘环境下正常工作，不会出现线路短路、接触不良的故障。
