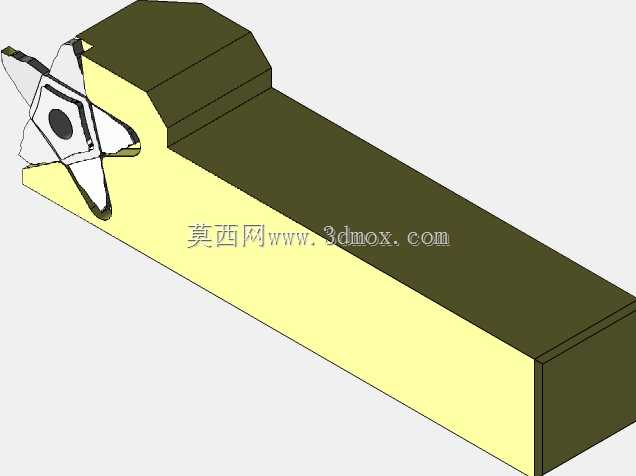

机加工用五角星形刀片式开槽车刀结构

　　从结构设计逻辑来看，刀杆主体采用矩形截面结构，这种截面形式是车床外圆刀具的通用安装基准，可直接适配市面上绝大多数标准数控车床的方刀架、排刀板安装位，刀杆头部的刀片定位槽采用与刀片基准面完全贴合的V型定位结构，能保证刀片每次转位后的重复定位精度控制在0.02mm以内，避免转位后出现槽深尺寸偏移的问题；刀片压紧方式采用偏心螺钉压紧结构，相比杠杆式、压块式压紧结构，其结构更紧凑，头部探出长度更短，在进行小直径零件内槽附近的切削作业时，不会与零件台阶面发生干涉，同时压紧螺钉的施力方向指向刀片定位支撑面，切削过程中产生的径向切削力会进一步将刀片压向定位面，不会出现刀片松动移位的问题。这款刀具主要面向普通数控车床、排刀机的轴类、盘类零件外圆切槽、端面浅槽加工场景，在阀门阀块零件的密封槽加工、小型五金零件的退刀槽切削工序中适配性极强，区别于普通焊接式切槽刀，其采用可转位五角刀片设计，单刀片拥有五个可用切削刃，当单个刃口出现磨损崩缺时，只需松开刀片压紧螺钉转动刀片即可切换新的切削刃，无需重新拆卸刀杆、对刀找正，能大幅减少批量加工过程中的换刀辅助时间，适配中小批量零件的连续切削作业。

　　在切削功能设计上，刀片的切削刃采用五角对称布局，每个切削刃都带有正前角切削角度，相比零前角切槽刀片，其切削阻力可降低15%左右，在切削45号钢、铜合金、铝合金等常见机加工材料时，能有效减少机床主轴负载，避免粘刀问题；刀片刀尖位置带有微小的修光刃结构，切槽加工完成后可直接通过微量进给实现槽侧面的光整加工，无需额外更换平刀进行光刀工序，能有效减少工序切换时间。从安装边界尺寸来看，刀杆的矩形截面尺寸符合标准外圆车刀的安装规范，刀头部分的宽度略大于刀杆本体，保证在最大切深状态下，刀杆侧面不会与已加工槽壁发生摩擦刮蹭；刀片安装后，切削刃的刀尖高度与刀杆底面的基准高度严格匹配标准车刀的中心高要求，安装时无需额外加装垫片调整中心高，直接锁紧刀架螺钉即可达到加工中心高要求，能减少安装调试的辅助时间。

　　在实际切削作业中，这款开槽刀具的排屑槽经过针对性设计，切屑会沿着刀片前刀面的卷屑槽形成螺旋状短切屑排出，不会出现长切屑缠绕刀杆、刮伤已加工零件表面的问题，在进行阀块类零件的密封环槽加工时，能保证槽宽尺寸的一致性，槽壁表面粗糙度可稳定达到Ra1.6的要求，满足密封件安装的尺寸精度要求；同时刀杆头部采用加厚结构设计，在进行大进给量切槽作业时，刀杆的刚性足够，不会出现振刀问题，能有效避免槽壁出现振纹，保证加工质量。

　　针对不同的加工材料，只需更换对应材质牌号的五角刀片即可，刀杆本体可长期重复使用，相比整体式焊接切槽刀，其长期使用成本更低，且刀杆表面经过发黑防锈处理，在车间切削液喷淋的环境下不会轻易出现锈蚀问题，日常维护只需定期清理定位槽内的切屑残渣，保证刀片定位面贴合紧密即可，无需特殊的保养工序。在进行浅槽加工时，这款刀具可直接通过径向进给完成槽深切削，若需要进行宽槽加工，也可通过轴向走刀的方式实现扩槽加工，无需更换专门的宽槽切刀，适配性较强，能覆盖多数常规机加工场景下的开槽作业需求。
