手动X轴直线滑台位移调节机构

这套手动X轴直线位移调节机构，是工装检具、实验室测试工位、小型加工辅助工位上非常常见的进给调节单元，核心作用是为安装在台面上的工装、检测头、小型加工头提供单轴方向的精准位置调整能力，不需要接入气动或电动动力源，纯机械结构就能完成位置锁定与微调，在没有气源、电源的临时测试场景，或是需要低成本实现单轴进给的非标设备里，实用性非常突出。

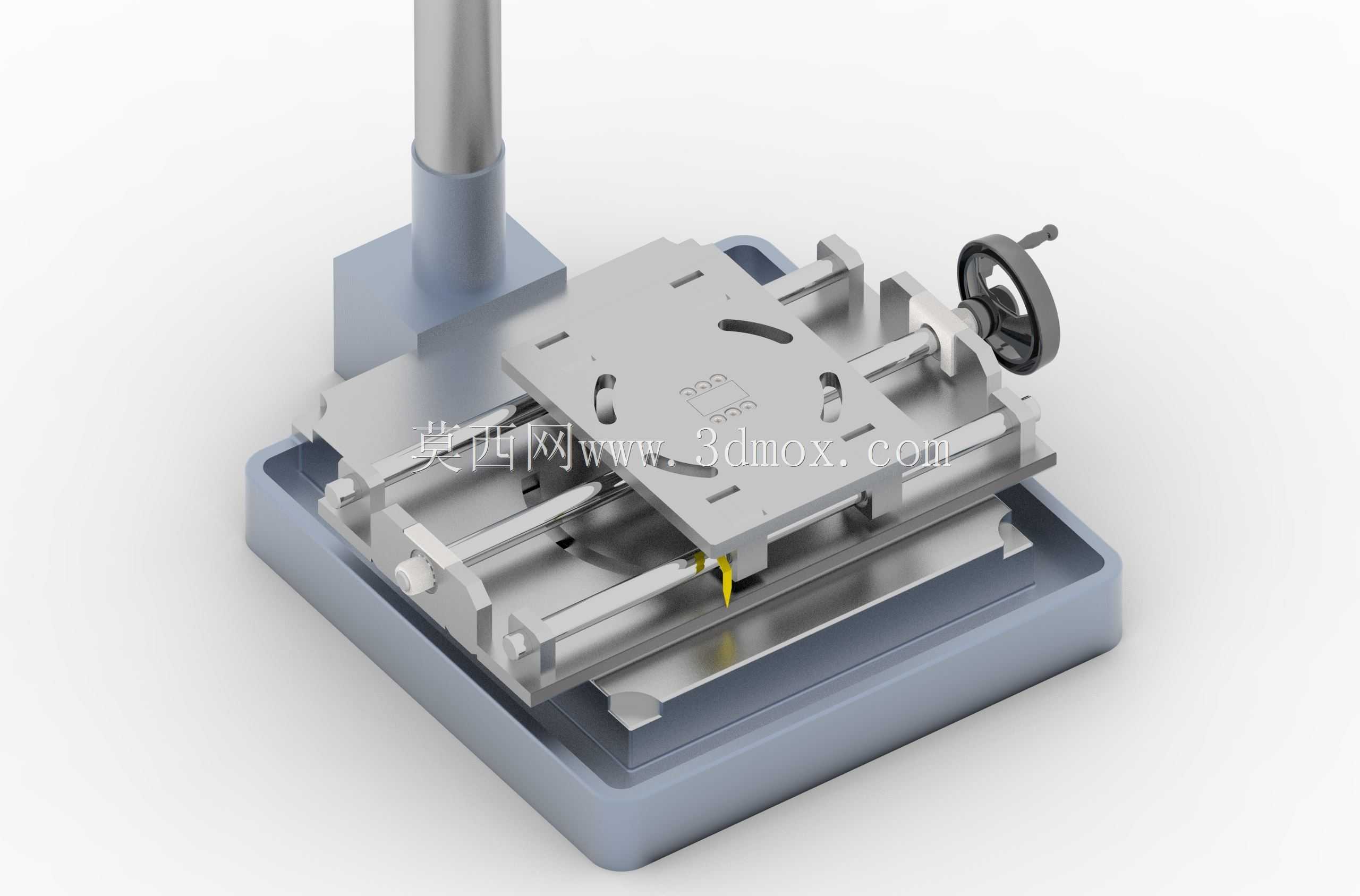

从结构设计逻辑来看，整套机构采用了下沉式底座承载设计，厚重的方形铸铝底座作为整个机构的安装基准，底部预留了标准的安装孔位，可以直接通过螺栓固定在光学平台、设备台面或者工装架上，安装边界的孔位间距适配常规的工业安装标准，不需要额外做转接板就能完成固定。底座上方集成了两根平行的圆柱直线导轨，作为滑台移动的导向支撑，这种双导轨平行布置的结构，能有效抵消单侧受力带来的倾覆力矩，即使台面上安装的负载重心偏移，也能保证移动过程的顺畅度，不会出现卡滞或者爬行的问题。

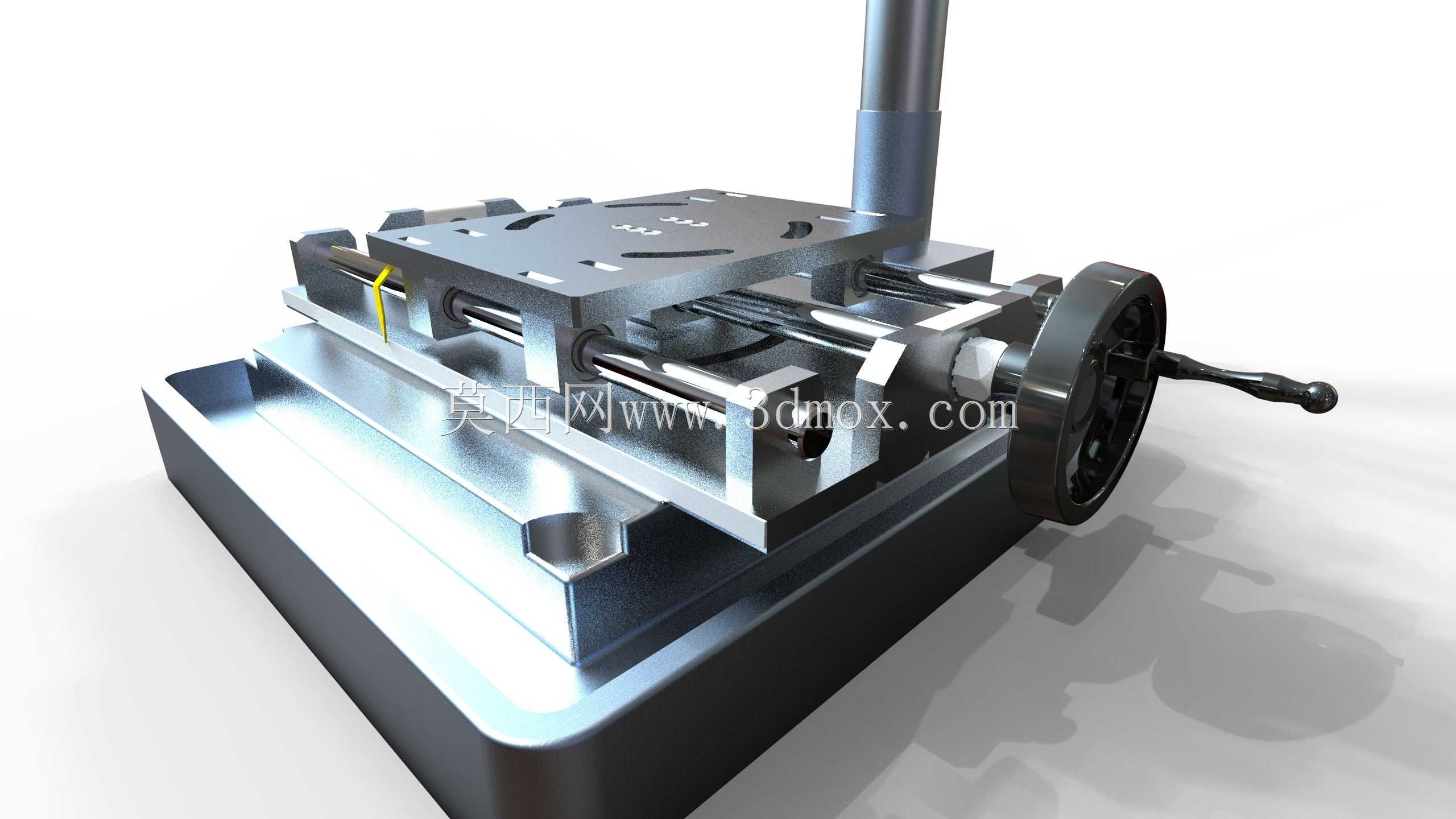

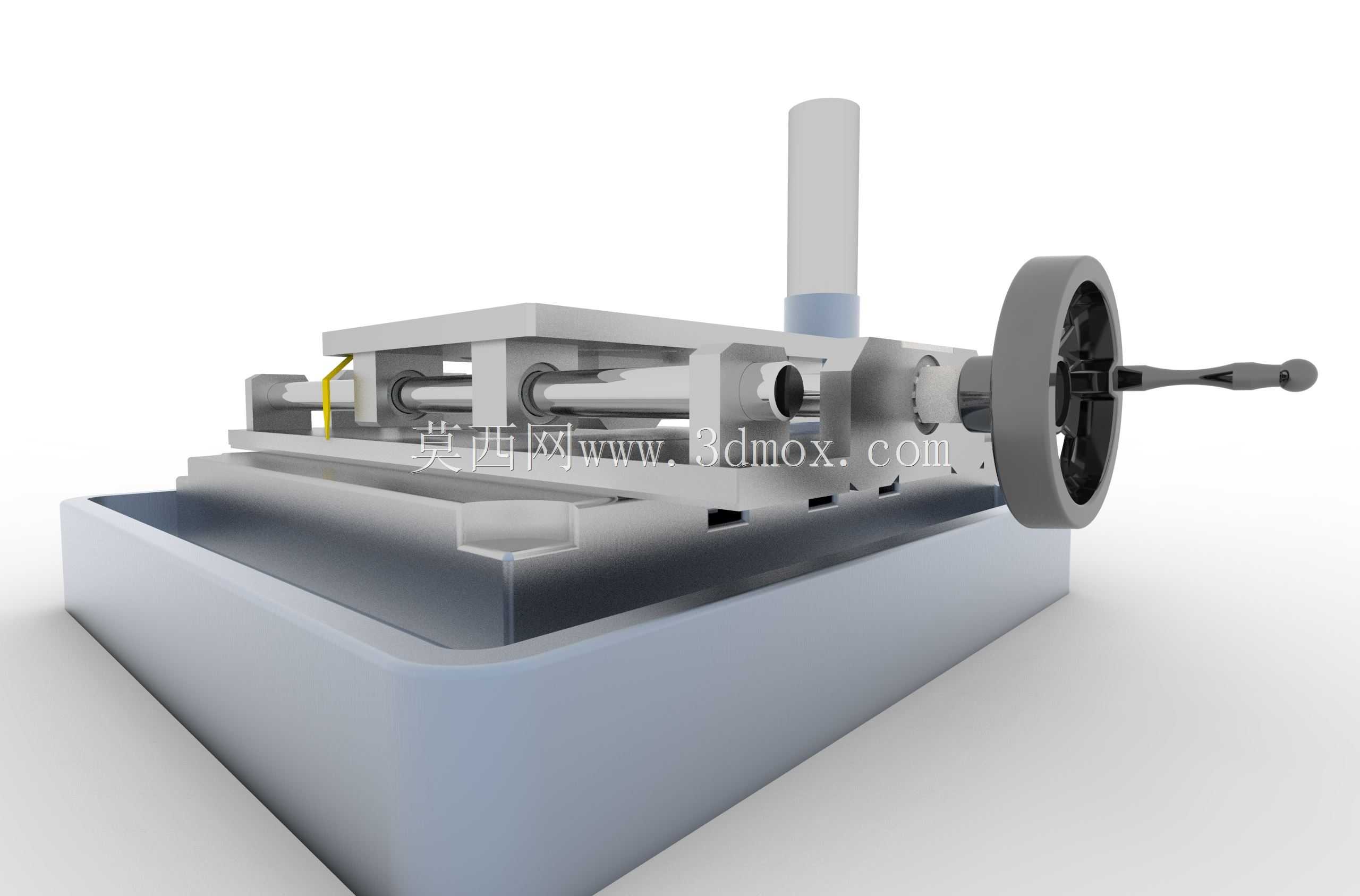

驱动部分采用了手轮配合精密丝杠的传动结构，手轮安装在滑台的端部，转动手轮时，丝杠带动上方的移动平台沿导轨方向做直线运动，丝杠的导程经过匹配设计，手轮每转动一圈，平台移动的距离适配常规手动微调的操作习惯，既不会因为导程太小导致调节效率过低，也不会因为导程太大难以控制微调精度。移动平台的台面上加工了阵列排布的标准安装槽与螺纹孔，方便用户直接固定各类工装夹具、检测传感器、工件载具，不需要额外在台面上打孔加工，降低了二次改装的工作量。平台侧面还设计了锁紧机构，当位置调整到位后，扳动锁紧件就能将平台牢牢固定在当前位置，避免加工或者测试过程中平台出现位移，影响作业精度。

整套机构的有效行程为200毫米，能够覆盖绝大多数小型工位的调节需求，比如在尺寸检测工位上，可以将百分表或者影像检测头固定在滑台上，通过转动手轮来调整检测头与工件的相对位置，完成不同点位的尺寸测量；在小型焊接或者点胶工位上，也可以将焊枪或者点胶阀固定在滑台上，手动调节进给位置完成小范围的作业；在实验室的材料测试场景里，这套滑台还可以作为试样的进给机构，配合拉力、压力测试设备完成试样的位置对准。

设计过程中充分考虑了手动操作的使用场景，所有运动副都预留了润滑脂加注的空间，日常维护只需要定期在导轨和丝杠表面涂抹润滑脂，就能长期保持移动的顺畅度，没有复杂的电气接线或者易损的电子元件，故障率极低，适合在工业现场的复杂环境下长期使用。手轮的位置设计在机构的侧端，操作时不会与台面上安装的负载产生干涉，操作人员站在设备侧面就能轻松完成调节动作，操作姿态符合人机工程学要求，长时间操作也不容易产生疲劳。底座与移动平台之间还设计了防尘挡片，能够阻挡加工过程中产生的切屑、灰尘落入导轨和丝杠的传动间隙里，避免杂质磨损传动部件，有效延长了整套机构的使用寿命。

从安装适配性来看，整套机构的整体外形尺寸紧凑，不会占用过多的台面安装空间，底座的高度经过优化，在保证结构刚性的前提下尽可能降低了整体重心，安装后稳定性更好，即使快速转动手轮，整个机构也不会出现晃动。导轨与丝杠的装配公差经过严格控制，移动过程中的直线度误差控制在极小的范围内，能够满足普通工业场景下的位置调节精度要求，对于不需要高精度电动伺服进给的场景，这种手动滑台的成本优势非常明显，同时维护难度远低于电动滑台，是很多非标设备设计、工装改造项目里的首选调节机构。
