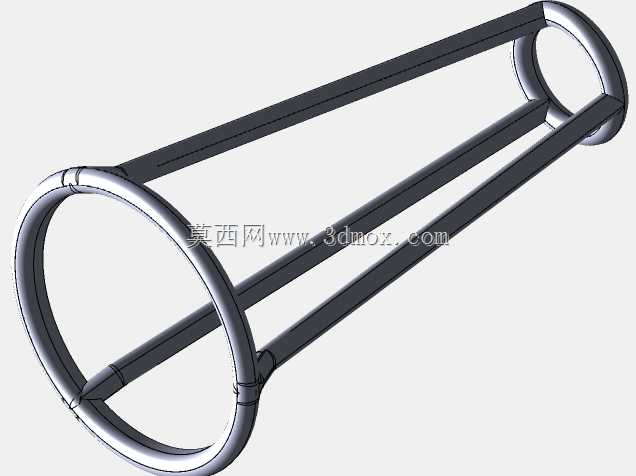

双环连杆式塑料支撑骨架结构设计

　　该塑料支撑构件主要应用于流体管路阀门的内部组件配套场景，作为阀体内柔性密封件、过滤衬套或者导流筒的径向支撑骨架使用，在低压流体输送工况下，替代传统金属冲压支撑件，降低阀体整体重量与装配成本，适配民用给排水、小型气动控制回路、低压化工试剂输送管路的塑料阀体配套需求。从实际使用功能来看，该构件核心作用是为套设在其外侧的薄壁柔性元件提供均匀的径向支撑力，避免柔性元件在流体压力作用下出现过度形变、褶皱或者移位，保证密封或者导流结构的工作稳定性；两端的环形端面可以作为轴向定位基准，在阀腔内部与台阶孔配合实现轴向限位，不需要额外设置定位销或者卡簧，简化装配工序。

　　设计过程中优先考虑了注塑成型的工艺可行性，整体采用等截面杆条连接两端环体的开放式框架结构，不存在封闭的内腔结构，注塑生产时模具可以采用简单的前后模对开结构，不需要设计复杂的抽芯机构，成型后脱模阻力小，塑件表面不会出现顶白、拉伤等缺陷；三根支撑筋沿环体周向均匀120°分布，在满足径向支撑刚度的前提下，最大化减少了材料用量，同时镂空的结构可以让流体顺利穿过骨架间隙，不会对管路通流能力造成额外的阻力损失，避免骨架位置出现流体滞留、杂质沉积的问题。

　　从结构尺寸与安装边界来看，两端环体的外径尺寸与阀腔的安装孔采用间隙配合，配合公差控制在H8/f7区间，装配时可以直接推入阀腔台阶位置，环体的轴向宽度设计为5mm，既保证足够的轴向定位接触面积，避免受压后出现端面压溃，又不会占用过多的阀腔轴向空间；支撑筋的截面采用圆角矩形设计，棱边全部做R0.5mm的圆角过渡，一方面可以减少注塑时的应力集中，避免筋条与环体连接位置出现缩痕、开裂，另一方面可以避免棱边割伤套在外侧的柔性橡胶或者塑料薄壁件，提升配套密封件的使用寿命。

　　在结构刚度校核层面，通过有限元模拟验证，在0.6MPa的均匀径向压力作用下，支撑筋的最大形变量小于0.2mm，完全满足低压阀门的工作形变要求，不会因为形变过大导致外侧配套元件失效；材质选用玻纤增强PP塑料，兼顾足够的结构强度与耐化学腐蚀性能，适配水、压缩空气、弱酸碱试剂等多种常见流体介质的接触要求，同时材料本身的自润滑特性可以让装配过程更加顺畅，不会与阀腔内壁出现卡滞。该结构没有设置额外的连接卡扣或者螺纹结构，完全依靠阀腔的台阶与外侧配套元件的压紧实现固定，在后期维护拆解时，可以直接将骨架从阀腔中取出，清理表面附着的杂质后可以重复使用，降低阀门的维护成本；开放式的框架结构也让流体在经过该位置时不会产生明显的紊流，降低管路运行过程中的振动与噪音，适配对管路噪音有要求的民用供水、楼宇气动控制场景。
