Creo构建深沟球滚动轴承三维结构

做机械结构设计的工程师都清楚，旋转副的支撑选型直接决定整套传动机构的运行寿命与精度表现，这类滚珠轴承是目前工业场景里应用覆盖最广的滚动支撑部件，从小型仪表阀门的阀杆转动支撑，到常规输送设备的辊筒轴端定位，再到中小型减速机的输入输出轴承载，都能见到这类结构的身影。不同于滑动轴承依赖油膜形成润滑支撑的逻辑，滚珠轴承通过滚动体将轴运转过程中的滑动摩擦转化为滚动摩擦，能大幅降低轴系运转的摩擦阻力，减少动力传输过程中的无功损耗，同时也能降低长期运转带来的接触面磨损量，延长整套设备的维护周期。

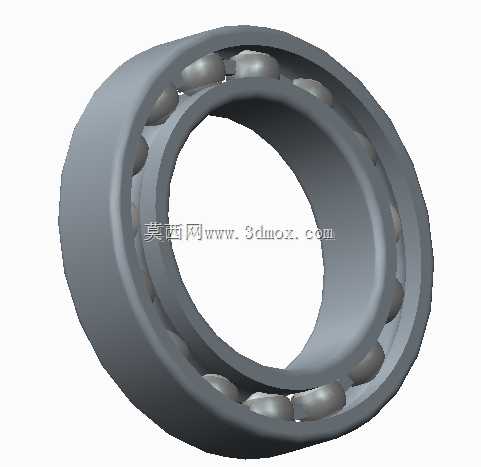

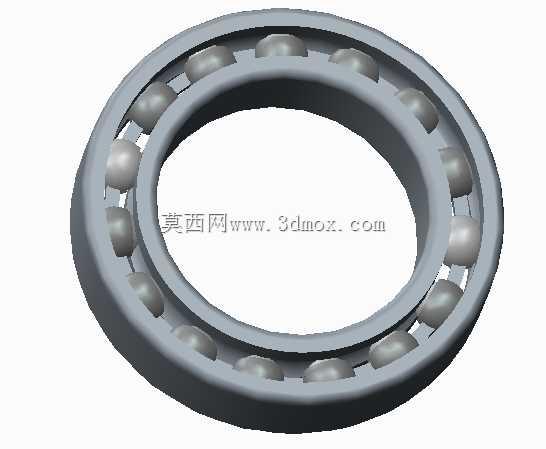

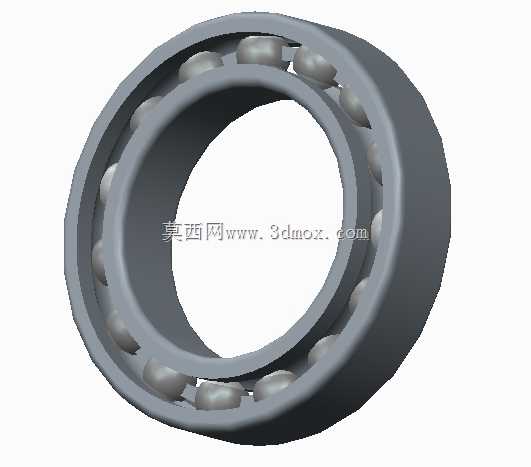

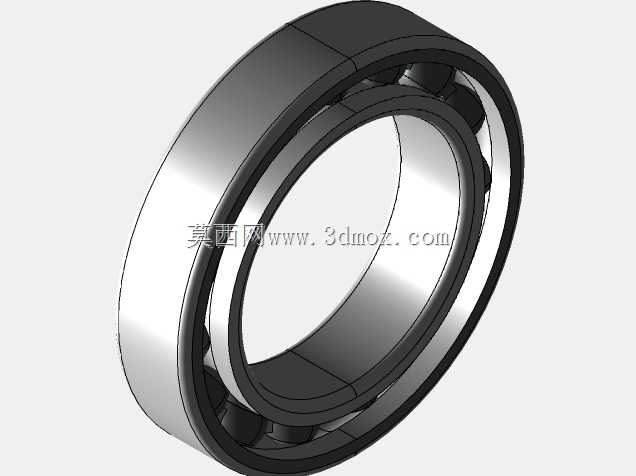

从结构设计逻辑来看，这个模型完整还原了深沟型滚珠轴承的核心组成：外侧的轴承外圈是与设备轴承座孔配合的部分，设计时外圈的外圆柱面需要严格匹配安装座的孔径公差，通常采用基轴制配合来保证安装后的同轴度，避免外圈在座孔内出现跑圈的异常磨损问题；内侧的轴承内圈是与旋转轴直接配合的部分，内圈的内孔公差需要根据轴的载荷特性选择，轻载高速场景多选用过渡配合，重载冲击场景则会选用偏紧的过盈配合，防止内圈与轴表面出现相对滑动。夹在内外圈滚道之间的球形滚动体是承载的核心，滚动体的直径一致性、滚道的曲率匹配度直接决定轴承运转的平稳性，设计时滚道的圆弧曲率半径通常会比滚动体半径略大零点几毫米，既保证滚动体能够在滚道内顺畅滚动，又能预留出润滑脂的存储空间，避免滚动体与滚道出现干摩擦。保持架的作用是将所有滚动体均匀分隔开，防止相邻滚动体在运转过程中直接接触产生额外摩擦与磨损，这个模型里的保持架采用了浪形冲压结构，是中小型滚珠轴承最常用的保持架形式，重量轻且装配便捷，适合中低载荷、中高转速的应用场景。

在实际选型与安装边界确认时，首先要明确轴系的载荷方向，这类深沟结构的滚珠轴承主要承受径向载荷，同时也能承受一定程度的双向轴向载荷，适合轴系存在少量热伸长、需要允许少量轴向窜动的安装场景。安装时要注意，轴承的轴向定位不能将内外圈同时完全锁死，需要预留出微小的轴向间隙，适配轴在温度升高后的热膨胀量，避免运转过程中轴承出现额外的附加载荷，导致滚动体与滚道过早出现疲劳点蚀。从尺寸适配的角度，这类轴承的安装需要关注三个核心尺寸边界：一是内圈的内径尺寸，要匹配安装轴的轴颈直径，轴颈的表面粗糙度需要控制在Ra1.6以下，避免表面凸峰刺破轴承内圈的配合面，造成配合精度下降；二是外圈的外径尺寸，要匹配轴承座的安装孔直径，座孔的同轴度公差需要控制在合理范围内，防止轴承安装后出现内外圈偏斜，导致滚动体受力不均，出现局部过载碎裂的问题；三是轴承的整体宽度尺寸，要匹配轴承座的安装腔深度，端盖压紧时的压力要直接作用在轴承外圈的端面上，不能压在保持架或者滚动体上，否则会直接导致轴承卡滞无法转动。

在阀门类的应用场景里，这类滚珠轴承通常安装在阀杆与阀盖的配合位置，用来支撑阀杆的旋转动作，降低阀门开关时的操作扭矩，尤其是在大口径阀门的结构里，没有轴承支撑的阀杆开关时会产生极大的摩擦阻力，不仅操作费力，长期开关磨损还会导致阀杆密封件损坏，出现介质泄漏的问题。选用这类滚珠轴承做阀杆支撑时，还要考虑阀门的工作介质与环境温度，如果是在有腐蚀性介质的场景，还需要对轴承的材质做对应调整，或者增加密封防护结构，避免腐蚀性介质进入轴承滚道内部，造成滚动体锈蚀卡滞。日常做三维建模时，这类标准件的建模重点在于还原滚道与滚动体的配合关系，不能只做简单的圆环嵌套，要准确还原滚道的曲率、滚动体的排布间隙，这样在后续做整机装配干涉检查、运动仿真时，才能真实模拟轴承的运转状态，避免实际装配时出现尺寸干涉、运动卡滞的问题。很多新手工程师建模时容易忽略轴承的安装倒角细节，实际上内外圈两端的安装倒角是装配时的重要导向结构，倒角尺寸的大小直接影响轴承压装时的顺畅度，倒角过小会导致压装时刮伤轴颈或者座孔的配合表面，倒角过大则会减小轴承端面的有效接触面积，影响轴向定位的可靠性。
