锅炉给水系统用轻型止回阀结构设计

在工业锅炉的给水回路里，止回阀是避免介质倒流、保障给水压力稳定的核心管路元件，这款轻型止回阀的结构设计，完全围绕锅炉给水工况的实际需求展开，没有冗余的结构堆砌，整体适配中小吨位锅炉的给水支路安装场景。从实际安装边界来看，这款阀的整体轴向尺寸做了压缩处理，相比同通径的旋启式止回阀，轴向安装长度缩短近三成，阀体两侧的连接端面采用平面密封结构，适配现场常用的法兰对夹安装方式，不需要额外预留过长的管路调整空间，对于锅炉房内管路排布紧凑的改造项目来说，能有效减少管路改造成本，避免因为阀件尺寸过长导致的管路弯折应力集中问题。

设计思路上，这款阀没有采用传统的铰链摇臂结构，而是选择了轴向滑移的阀瓣密封形式，阀瓣的导向结构直接集成在阀体内部的流道壁上，省去了额外的销轴、摇臂等易损连接件，从根源上减少了活动部件的卡滞风险——毕竟锅炉给水中难免会携带少量的水垢碎屑、管道锈蚀杂质，传统摇臂结构的铰接缝隙很容易被杂质卡塞导致密封失效，这种集成式导向的结构，导向配合面做了大间隙的倒角引流设计，少量杂质会被介质流直接冲过配合间隙，不会堆积在滑动摩擦面上。

功能特性层面，这款阀的开启压力做了针对性的整定，刚好匹配锅炉给水泵的出口压力区间，当给水泵启动时，介质正向压力达到设定值即可推动阀瓣全开，流道采用了全通径的流线型设计，阀瓣全开后完全贴靠在流道内壁的避让槽内，不会对介质流产生额外的截流阻力，能有效降低给水泵的出口压损，减少给水过程中的能耗；当给水泵停止运行，管路内的介质出现反向流动趋势时，阀瓣会在介质反向压力和复位弹簧的共同作用下快速回位，密封面采用锥面线性密封结构，相比平面密封需要的密封比压更低，即使在低压差的反向工况下也能实现可靠密封，完全避免锅炉内的高温水倒流回给水管路，防止给水泵因为倒流过载出现叶轮反转的故障。

从实际应用场景延伸来看，这款阀除了适配锅炉给水系统，也可以用在其他低压清水介质的单向导通管路中，比如工业循环冷却水支路、暖通空调的供回水立管，但设计初始的参数标定完全是围绕锅炉给水的工况做的匹配：阀体的流道过流面积是按照锅炉额定给水量的1.2倍冗余设计，即使在给水泵满负荷运行的状态下，阀内的介质流速也不会超过3m/s，避免高速水流对阀瓣和密封面造成长期冲蚀；阀瓣的行程做了限位设计，全开状态下阀瓣的活动量被严格限制，不会因为介质的压力脉动出现阀瓣频繁撞击阀体的问题，能有效降低管路运行的振动和噪音。

在安装适配性上，这款阀的外形没有突出的外置结构，阀体外部轮廓为规整的柱形，外表面不需要做额外的保温包覆处理，安装时可以直接紧贴相邻的管路法兰，不需要预留扳手操作的额外空间，因为对夹安装的螺栓是从阀体外围的法兰孔穿过，拧紧螺栓时不会和阀体本身产生干涉；阀体的材质选型适配锅炉给水的水质要求，过流面的粗糙度控制在Ra1.6以下，减少水垢在阀体内壁的附着概率，长期运行后不需要频繁拆解清理，维护成本比同类型的止回阀更低。

很多现场运维人员反馈，传统止回阀在锅炉给水系统中最常见的故障就是停泵时密封不严导致的漏水、水锤冲击，这款阀在设计时特意将阀瓣的复位弹簧刚度做了梯度匹配，阀瓣关闭过程不是刚性撞击，而是随着反向压力的升高逐步贴合密封面，能有效缓冲停泵瞬间的水锤压力，避免水锤冲击波传递到整个给水管路，对管路焊缝、仪表接头造成冲击损伤；同时阀瓣的密封面采用了嵌入式的安装结构，如果长期运行后密封面出现磨损，不需要更换整个阀体，只需要拆开阀端的压盖就可以更换密封件，现场维护不需要动用大型切割、焊接设备，普通的管工就可以完成检修操作。

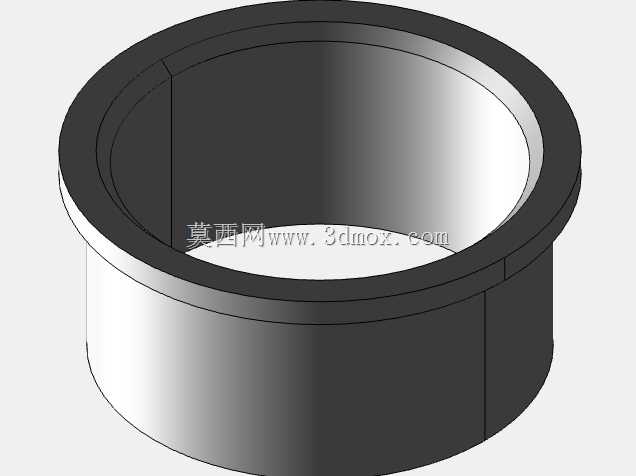

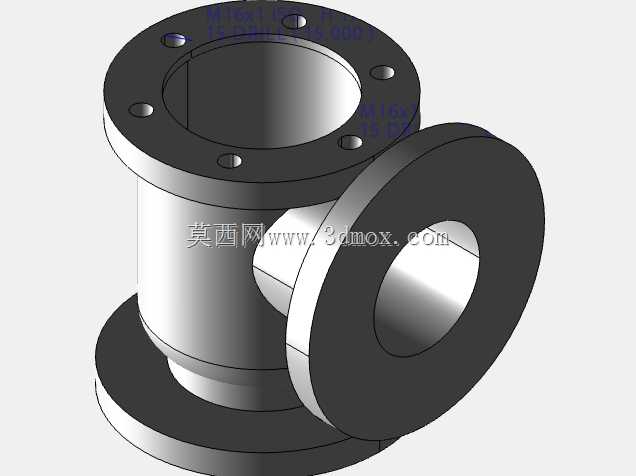

从三维建模的角度来看，这款阀的所有配合尺寸都严格遵循管路阀件的通用公差标准，阀体的连接法兰孔位、密封面的平面度、导向结构的同轴度都做了参数化的建模约束，在做管路装配仿真的时候，可以直接调用模型对接标准的管路元件库，不需要额外调整配合尺寸；模型的内部流道做了实体化的布尔运算处理，如果需要做流场仿真分析，可以直接提取内部流道的实体模型，划分网格的时候不会出现破面、几何错误，能有效减少仿真前的模型处理工作量。
