电机鼓风机组件用鼓风翼结构设计

在工业通风、小型鼓风设备的动力传递与气流组织场景中，鼓风翼作为电机鼓风机组件的核心做功零件，直接决定了鼓风单元的气流输出效率、运行稳定性以及整机的动平衡表现。这类零件常应用在小型低压鼓风设备、设备散热风道、局部送风单元中，区别于大型离心风机的多叶片叶轮，该鼓风翼采用筒式内嵌翼片的结构形式，适配小尺寸安装空间下的轴向气流推送需求，不需要额外的蜗壳结构即可实现基础的气流导向，在紧凑安装场景下能有效缩减整机的轴向占用尺寸。

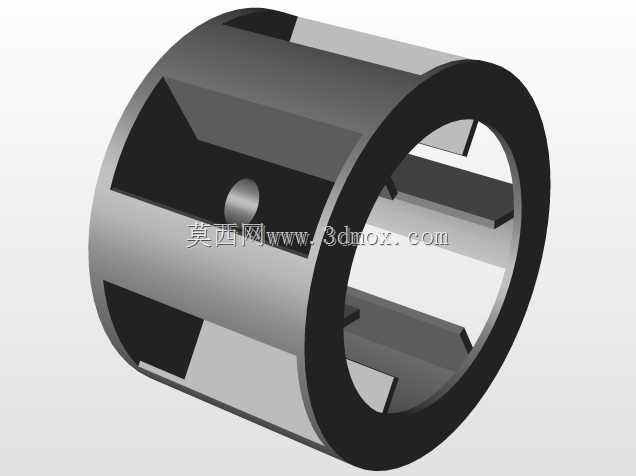

从结构设计逻辑来看，该鼓风翼采用整体筒式基体设计，外圆柱面为加工基准面，可直接与配套的风筒内壁形成小间隙配合，减少气流从翼片外缘与筒壁间的泄漏损失。筒体内壁均匀分布的径向翼片沿轴向平直延伸，翼片与筒体内壁采用圆弧过渡连接，既避免了直角连接处的应力集中，也能减少气流经过翼片根部时的涡流损耗。翼片的径向高度经过匹配计算，在保证足够气流推动截面积的同时，预留了中心区域的电机输出轴安装空间，筒壁上预留的径向定位孔可直接与电机轴上的定位销配合，实现周向固定，传递电机输出的扭矩，不需要额外的键连接结构，简化了装配工序，也避免了键槽带来的动平衡偏差问题。

在安装边界的考量上，该鼓风翼的外圆直径与配套风筒的内径配合公差选取基孔制间隙配合，间隙量控制在0.1mm-0.2mm之间，既保证装配时能顺利推入风筒，又不会因间隙过大造成气流回流损失。轴向长度根据配套电机的输出轴悬伸长度设计，安装后翼片的进气端与风筒进气口的距离控制在15mm-20mm，保证进气气流能顺畅进入翼片通道，不会在进气端形成紊流区。翼片的数量经过动平衡校核，均匀分布的翼片在高速旋转时能抵消自身的离心力偏差，不需要额外做动平衡去重处理即可满足3000r/min转速下的振动要求，适配普通异步电机的额定输出转速。

从实际使用的功能特性来看，该结构的鼓风翼相比传统开式叶轮，筒式基体本身就具备一定的气流整流作用，输出的气流更平稳，脉动更小，适合用在对气流稳定性有一定要求的设备散热、小型物料气力输送场景。翼片的平直设计加工难度低，不管是采用注塑成型还是金属切削加工，都能快速实现批量生产，零件的成型一致性好，装配时不需要做额外的适配调整。筒壁的厚度经过强度校核，在承受额定转速下的离心力以及气流反作用力时，变形量控制在0.05mm以内，不会出现翼片蹭碰风筒内壁的问题，长期运行的可靠性更高。

设计过程中需要重点关注翼片与筒壁的连接强度，尤其是在采用塑料材质加工时，过渡圆角的半径不能小于1mm，避免注塑时出现缩痕，同时提升连接处的抗疲劳强度，防止长期启停过程中翼片根部出现裂纹。定位孔的位置需要与电机轴的销孔位置严格对中，孔的公差选取H7精度，保证定位销装配后不会出现松旷，避免运行过程中出现异响或者传动失效。另外，鼓风翼的进气端边缘做了小倒角处理，能减少进气时的气流切割噪音，提升整机运行的NVH表现，在民用小型鼓风设备场景下这一设计细节能明显提升使用体验。

在设备选型匹配时，需要根据实际需要的风量风压参数确认鼓风翼的翼片高度与轴向长度，翼片高度越大，单圈旋转推动的气流量越大，但对应的风阻也会提升，需要匹配更大功率的电机；轴向长度越长，气流在翼片通道内的导向距离越长，输出风压越高，但轴向占用空间也会相应增加。该结构的鼓风翼适配功率在50W-500W之间的小型电机，可覆盖大部分小型通风、散热、送风场景的使用需求，零件的互换性强，同尺寸规格的鼓风翼可直接替换不同厂家的同类型产品，降低设备的维护成本。
