抽拉式阀块集成安装框架结构设计

在工业液压系统的阀组集成设计场景中，这类抽拉式阀块安装框架主要用于解决紧凑型阀岛、集成阀块的安装维护与空间适配问题，常见于中小型液压动力单元、设备内置液压站、模块化流体控制单元的布局设计中。不同于传统螺栓固定式的阀块安装结构，该框架采用抽拉滑移式的承载设计，日常维护时无需拆解周边管路与外围护板，只需将承载阀块的内框架沿导轨抽出，即可直接接触阀块表面的调节旋钮、测压接头与接线端子，大幅降低狭小安装空间内的阀组维护难度，尤其适配机柜内嵌式、设备夹层内的液压阀组安装场景。

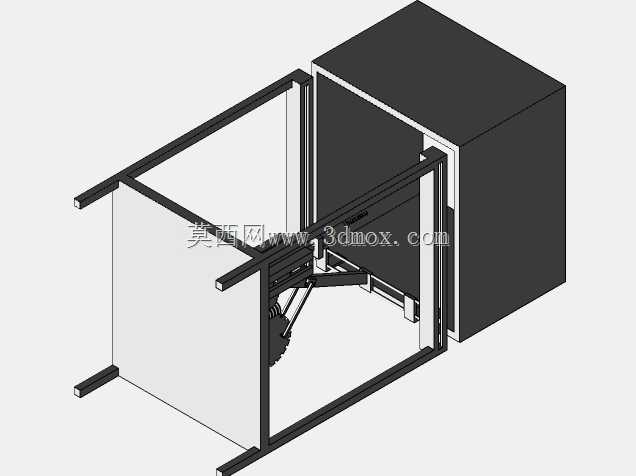

从结构功能来看，该框架分为外固定框与内滑移承载框两个核心部分，外框采用标准型材拼焊成型，安装边预留对应设备安装面的固定孔位，可直接通过螺栓固定在机柜内壁、设备机架的预设安装位上，外框两侧内置滑移导轨，为内框的抽拉动作提供导向与承载支撑。内框作为阀块的直接承载部件，底面预留阀块安装的螺纹孔阵列，可适配不同安装孔距的标准阀块、叠加阀组的固定需求，内框后侧预留管路走线与接头安装空间，抽拉行程经过合理设计，完全抽出时阀块的各个操作面均无遮挡，推入到位后可通过侧边的锁止结构实现定位，避免设备运行过程中内框出现滑移移位。

设计过程中优先考虑了安装边界的适配性，外框的整体外形尺寸适配标准工业机柜的内部安装模数，宽度方向预留足够的管路弯折空间，避免抽拉过程中出现管路剐蹭、接头受力的问题；框架的型材壁厚经过载荷校核，可承载单组重量在额定范围内的集成阀块，不会长期使用出现框架变形、导轨卡滞的问题。导轨选用耐磨的滑移导向结构，抽拉阻尼适中，既不会因为阻尼过小导致内框自行滑出，也不会因为阻尼过大增加维护操作的力度需求。框架后侧还设计了线缆与管路的拖链安装位，抽拉过程中管路与线缆随内框同步移动，不会出现管线拉扯、接头松脱的问题，保证阀组连接的可靠性。

在实际应用中，这类结构可有效压缩液压阀组的安装占用空间，传统阀块安装需要预留至少单侧的操作维护空间，而抽拉式框架可将阀组完全嵌入设备内部，仅在需要维护时抽出，大幅提升设备内部的空间利用率，尤其适合对设备外形尺寸有严格要求的移动式液压设备、紧凑型工业装备。框架的表面处理采用工业常用的防锈喷涂工艺，适配车间、设备内部的常规使用环境，抗油污、抗轻度腐蚀，可长期在液压系统周边的油污环境下使用。内框的安装孔位采用通用化设计，无需针对特定阀块单独加工，可覆盖多数常规通径阀块的安装需求，降低设计与加工的定制成本，提升结构的通用适配性。

从安装流程来看，现场装配时可先将外框固定在预设安装位，完成周边管路的预排布后，再将阀块固定在内框上，连接好对应的管路与控制线，最后将内框推入外框锁止即可，相比传统安装方式，可大幅降低现场装配的操作难度，尤其是在周边部件已经安装完成的狭小空间内，无需拆解周边部件即可完成阀块的装配与更换。结构的受力设计经过优化，阀块的重量通过内框均匀传递到两侧导轨，再通过外框的安装边传递到设备主体结构上，长期承重不会出现局部应力集中导致的结构变形，导轨的导向间隙经过合理控制，抽拉过程无明显晃动，保证阀块上的精密调压元件不会因为抽拉动作受到额外冲击。
