钻石品牌红色旋转式台虎钳结构设计

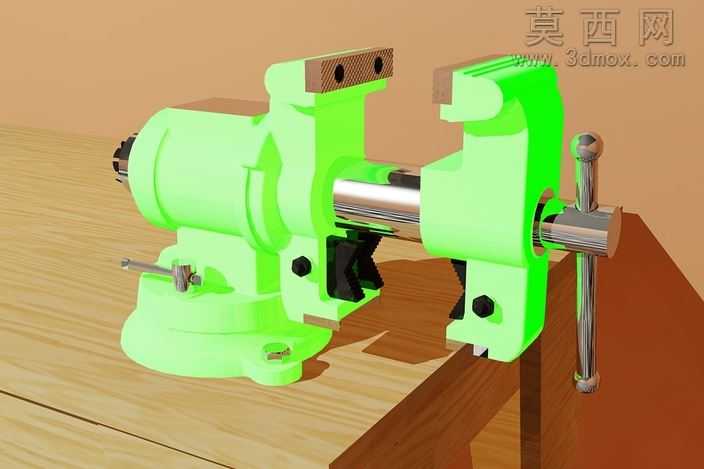

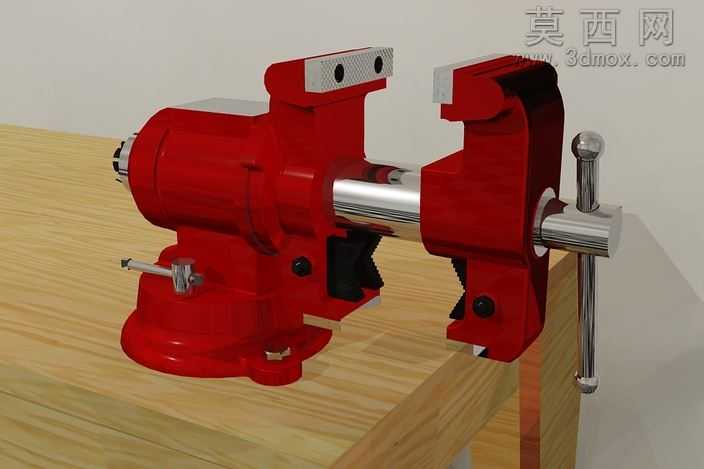

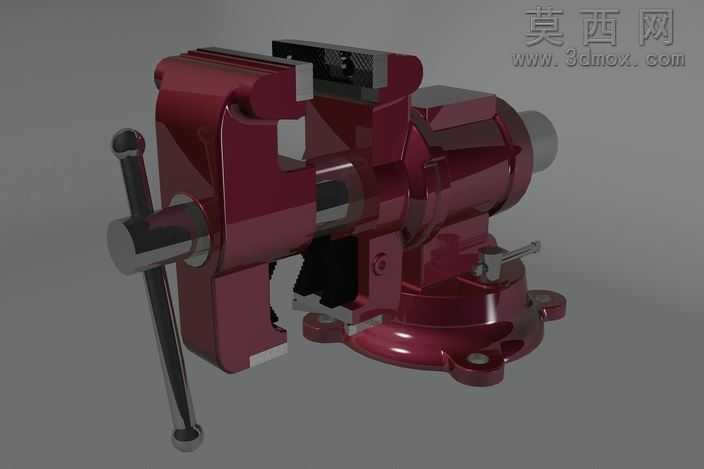

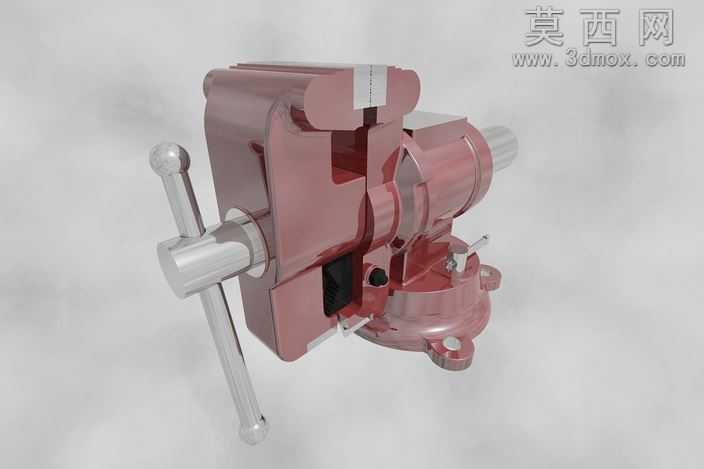

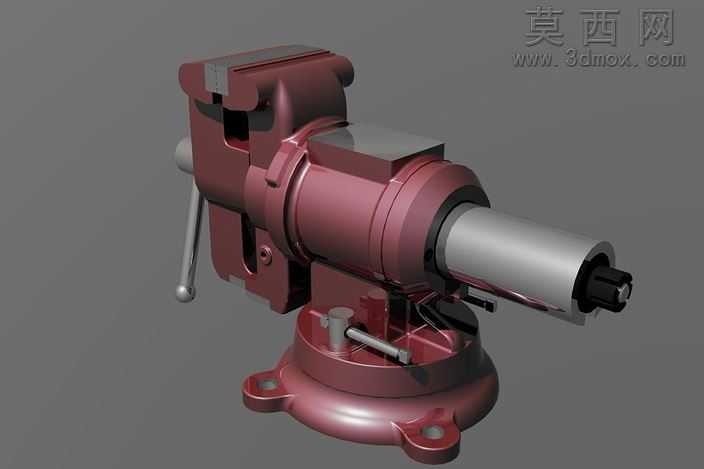

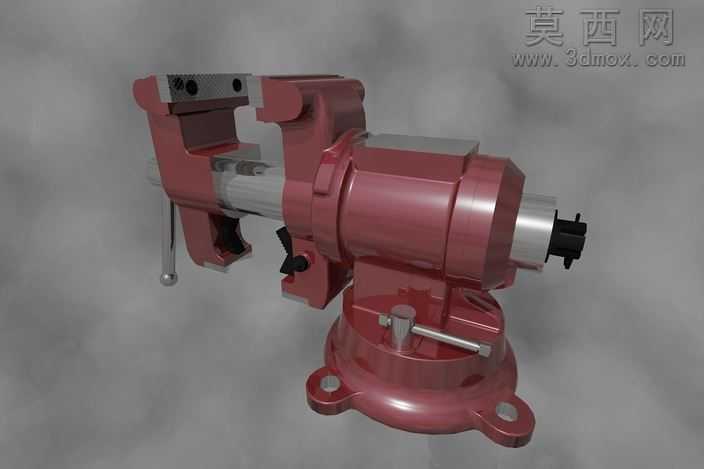

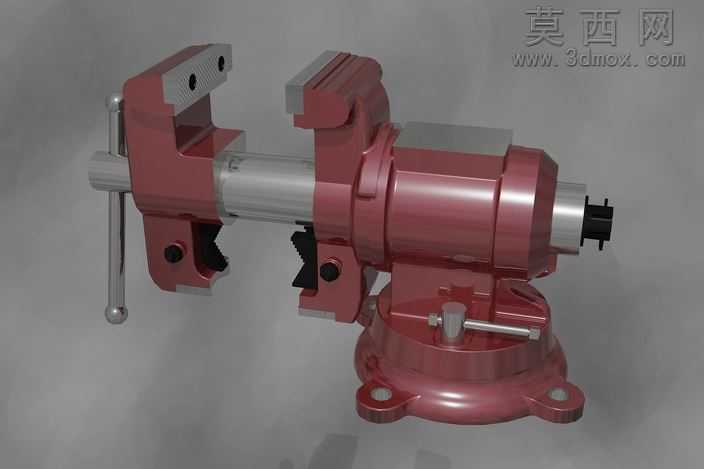

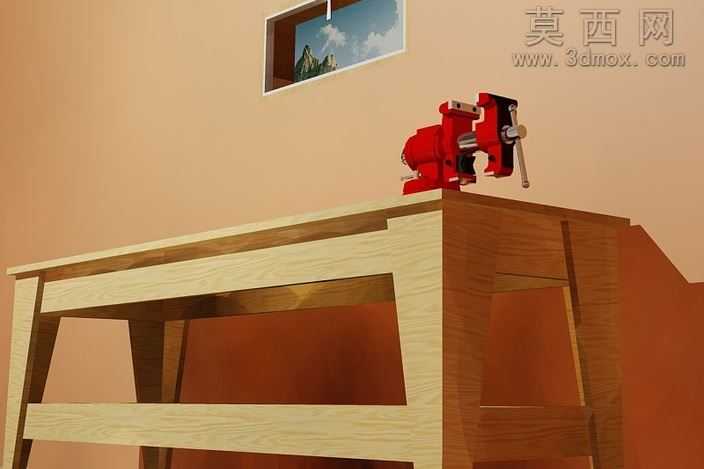

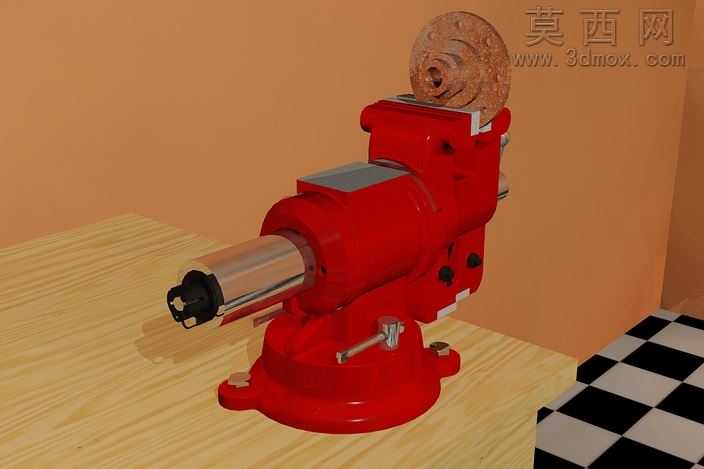

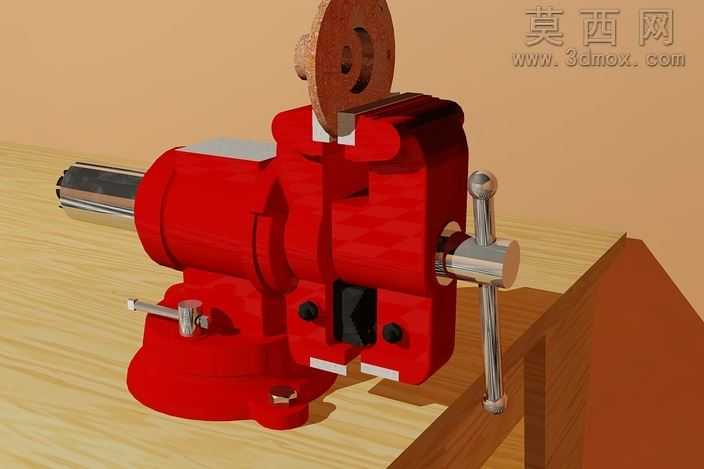

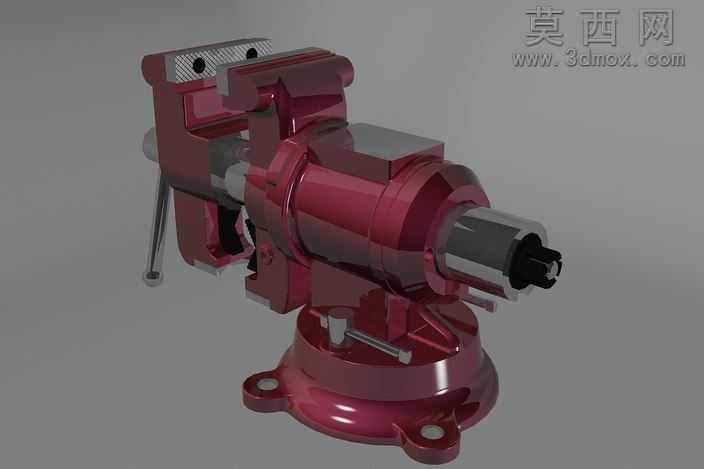

本作品为钻石品牌旋转式台虎钳的三维建模设计成果，建模过程中严格遵循台虎钳的实际生产尺寸与装配逻辑，对活动钳身、固定钳身、丝杠螺母副、转盘底座、夹紧手柄、砧台等核心部件进行了1:1比例的精准还原。建模阶段优先梳理各部件的运动约束关系：固定钳身与转盘底座通过中心转轴连接，配合侧边的锁紧手柄可实现360度水平旋转，满足不同角度的工件夹持需求；活动钳身通过梯形丝杠与固定钳身形成滑动副，转动镀铬金属手柄即可带动活动钳身沿导轨方向平稳平移，实现钳口的开合调节，钳口部位预留了可拆卸式齿形钳口板的安装位，还原了实际产品中钳口板磨损后可快速更换的结构设计。材质与渲染环节针对不同部件的物理特性做了区分处理：钳身主体采用高韧性铸铁材质，渲染时调配出饱和度适中的正红色哑光漆面效果，还原工业级台虎钳的经典涂装质感；丝杠、手柄杆、锁紧旋钮等金属传动部件采用镀铬钢材材质，渲染时添加了适度的环境反射高光，突出金属部件的光洁度与耐磨属性；钳口板、底座固定螺栓等受力部件采用淬火钢材材质，渲染时做了深灰色哑光金属处理，体现其高硬度的材质特性；背景搭配浅原木色工作台面，通过柔和的漫反射光影突出台虎钳的整体轮廓与结构细节，砧台部位的平面平整度、活动钳身与固定钳身的配合间隙都做了精细化的建模处理，完全符合实际台虎钳的装配公差要求。设计过程中充分考虑了台虎钳的实用功能：尾部延伸的圆柱形砧台可满足小型工件的轻度敲击、校形作业需求，底座的多个安装孔位还原了实际产品通过螺栓固定在工作台面的安装结构，侧边的小锁紧手柄用于固定转盘的旋转角度，避免夹持作业时钳身发生转动，整体建模完整还原了台虎钳从外观到内部传动结构的全部细节，可用于机械结构教学、五金产品展示、工装夹具设计参考等多个场景。
