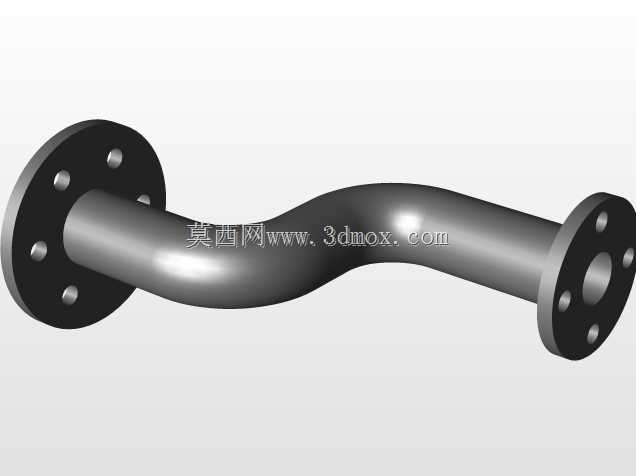

带弯管段双法兰连接管路结构

　　从结构设计逻辑来看，两端的法兰盘采用标准凸面密封结构，盘面上均匀分布的螺栓通孔完全匹配同压力等级的通用法兰安装尺寸，不需要额外定制配对法兰，现场安装时可以直接和现有管路上的法兰端面对接，螺栓穿入后按照对角顺序逐步拧紧即可完成装配，不需要复杂的现场调校。中间的弯管段采用平滑过渡的弧形流道设计，没有直角弯折带来的流道突变，流体经过时的局部阻力系数远低于直角弯头拼接的结构，能够有效降低管路输送过程中的压损，减少泵送设备的能耗损失，尤其适合输送带有少量固体颗粒的流体介质，避免直角位置出现介质沉积、流道堵塞的问题。在化工流体输送、市政给排水、暖通空调管路、工业制程管线布设场景中，经常会遇到管线走向存在空间偏移、需要避让现场其他设备或结构梁柱的情况，常规的直管搭配标准弯头加双法兰的组合，不仅会增加管路的连接密封点，提升后期运维的泄漏风险，还会因为多段拼接带来安装累积误差，给现场对中装配带来不小的麻烦。这款带集成弯管段的双法兰结构，正是针对这类非同轴管线对接场景设计的一体化管路连接件，省去了中间弯头与短管的拼接工序，从结构上减少了两处法兰密封面，大幅降低了管路系统的潜在泄漏点。

　　在安装边界的考量上，这款结构的两端法兰端面保持平行设计，安装时只需要保证两端配对法兰的端面与本结构法兰端面贴合，不需要额外调整弯管段的角度，因为一体化成型的弯管段已经将两端的轴向偏移量、空间错位距离固定，现场施工时可以直接作为定长补偿段使用，减少现场切割、焊接调整的工作量。法兰盘的密封面采用精加工处理，表面粗糙度满足常用非金属垫片、金属缠绕垫片的密封要求，不需要额外对密封面进行打磨处理，只要配对法兰端面无明显损伤，加装对应压力等级的垫片后即可实现可靠密封。弯管段的壁厚按照对应公称压力等级的管路标准设计，能够承受管路运行时的水锤冲击、压力波动，不会因为长期运行出现管壁变形、焊缝开裂的问题，因为是一体化结构，不存在拼接焊缝的腐蚀薄弱点，在输送弱腐蚀性介质的场景下，使用寿命比拼接式弯管组件更长。在实际选型应用时，需要先确认现场两端管线的轴向错位距离，匹配对应弯管偏移量的结构，同时核对法兰的公称通径、压力等级是否和现场管路一致，螺栓孔的数量、分布圆直径要和配对法兰完全匹配，避免出现螺栓无法穿入的问题。

　　安装过程中要注意避免蛮力敲击法兰盘或者弯管段，防止密封面出现磕碰损伤，影响后续密封效果；拧紧螺栓时要严格遵循对角分次拧紧的原则，保证各个螺栓的预紧力均匀，避免因为预紧力不均导致法兰面倾斜、垫片压偏出现泄漏。这类一体化弯管法兰结构，在老旧管线改造项目中优势尤为明显，很多老旧厂区的管线在长期运行后会出现基础沉降，导致原本同轴的管线端出现错位，这时候不需要大范围切割调整原有管线，只需要测量好两端错位的距离和角度，选用对应参数的一体化弯法兰结构，就可以快速完成管线的对接修复，大幅缩短施工周期，减少管线停机带来的生产损失。

　　在新建设备的管路布设中，这类结构也可以用来优化管路走向，减少管路中的连接件数量，降低整个管路系统的故障点，尤其是在空间紧凑、无法布置多段拼接弯头的场景，一体化的结构能够占用更小的安装空间，给周边的阀门、仪表安装留出足够的操作空间。从建模逻辑上，这款结构先确定两端法兰的安装基准面，根据需要的偏移量确定弯管段的中心轨迹，采用大半径圆弧过渡保证流道平滑，之后在两端法兰盘上按照标准参数阵列螺栓通孔，最后对法兰和弯管的连接位置做圆角过渡处理，减少应力集中，保证结构在承压状态下的应力分布均匀，不会在连接位置出现应力过大导致的结构损坏。
