适配小型摩托的二冲程润滑供油结构

在小排量二冲程动力设备的润滑供油体系里，这类集成式油泵承担着按工况精准输送混合润滑油的核心作用，尤其适配单缸小排量风冷动力单元的润滑需求，和四冲程机型的压力润滑结构不同，二冲程动力需要将润滑油按比例混入进气气流，随混合气进入曲轴箱、缸壁、轴承等摩擦副位置完成润滑，油泵的供油量精度直接决定了动力单元的磨损速率与运行稳定性，供油量过大会造成积碳增多、火花塞淹溺、排气冒烟，供油量不足则会在短时间内出现拉缸、轴承烧蚀等致命故障。

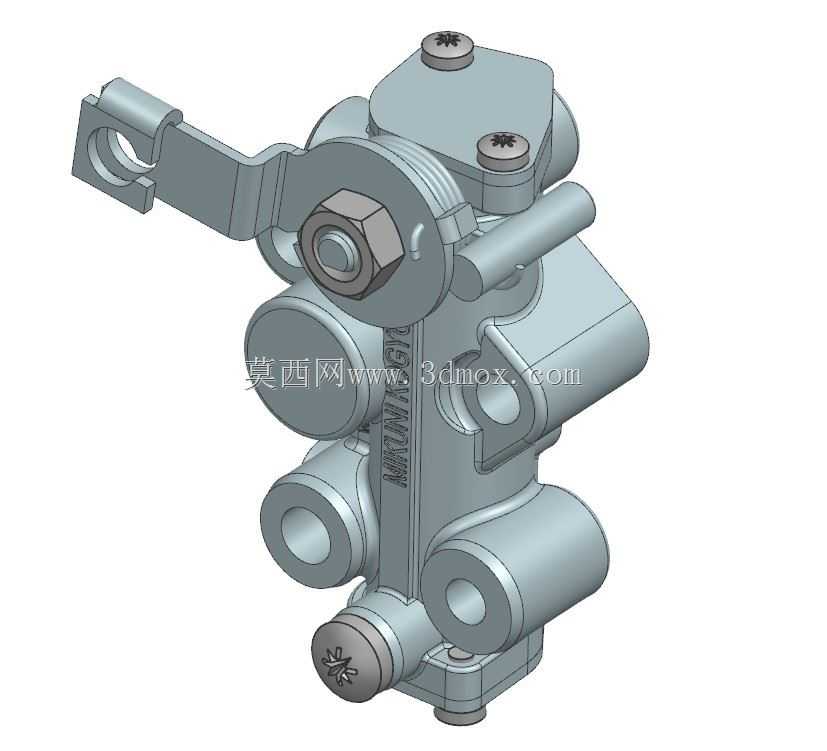

从结构设计来看，该油泵采用集成式阀块本体设计，将油量调节摇臂、柱塞偶件、进出油道、止回阀结构全部整合在单一块状本体上，省去了外接管路带来的密封风险与布局冗余，本体上的多个圆柱形接口分别对应进油、出油、回油通路，接口的同轴度、端面平面度公差控制在0.02mm级别，保证和外接油管连接后的密封可靠性，避免负压工况下吸入空气造成供油中断。外露的摇臂结构为油量控制执行端，通过拉线和节气门开度联动，随节气门开度变化同步调整柱塞的有效行程，实现供油量和动力输出负荷的匹配，摇臂的转轴位置采用轴套配合设计，转动阻尼均匀无卡滞，保证油门变化时供油量响应无滞后。

本体顶部的紧固螺钉采用标准内六角花型槽，装配扭矩控制在1.2N·m，既保证端盖和本体之间的密封垫压缩量均匀，又不会因扭矩过大造成铝合金本体螺纹滑牙。端部的六角锁紧螺母用于调整摇臂初始位置，也就是怠速工况下的基础供油量，调整到位后通过螺母锁死，避免车辆运行过程中震动造成初始位置偏移。本体侧面的多个凸台结构为安装定位面，对应的安装孔位间距匹配动力单元箱体上的预装位置，安装时不需要额外制作转接支架，直接通过两颗螺栓即可完成固定，安装面和箱体之间采用耐油橡胶垫密封，防止曲轴箱内的压力泄漏影响油泵的泵油效率。

从实际应用场景出发，这类油泵的工作环境长期处于动力单元的高温辐射区域，本体材质选用压铸铝合金，表面做硬质阳极氧化处理，既保证整体轻量化，又具备足够的耐磨与耐油腐蚀性能，内部柱塞偶件采用高碳铬轴承钢制作，配合间隙控制在0.005mm以内，保证泵油过程中的容积效率，不会因为内部泄漏造成供油量偏差。内置的止回阀采用钢球加弹簧结构，弹簧刚度经过匹配，在发动机停机时可以快速关闭油路，防止润滑油自流造成淹缸，启动时又能在柱塞的抽吸作用下快速开启建立油压，保证冷启动阶段的润滑供油及时到位。

设计过程中需要重点考虑的边界条件包括：油泵的整体安装轮廓不能和周边的化油器、进气管、车架部件产生运动干涉，摇臂的全行程摆动范围内预留至少5mm的安全间隙，避免拉线拉动过程中出现结构磕碰；所有油道的转角位置做圆弧过渡，减少润滑油流动阻力，尤其是低温工况下润滑油粘度升高时，圆弧过渡的油道可以有效降低泵油阻力，保证怠速工况下的供油量稳定；本体上的密封槽深度和宽度匹配标准O型圈尺寸，压缩率控制在20%-25%区间，兼顾密封性能和装配便利性，不会出现O型圈被剪切破损的问题。

和分体式油泵结构相比，这种集成阀块设计的油泵整体体积缩小约30%，重量降低25%，更适合小排量车型紧凑的动力舱布局，同时减少了三个外接密封点，大幅降低了长期使用后的漏油故障概率。在建模过程中，所有配合面的公差标注、形位公差要求都需要和实际加工工艺匹配，比如安装孔的位置度公差、柱塞孔的圆柱度公差、密封面的平面度公差，都要满足量产加工的精度要求，不会出现建模尺寸合理但实际无法加工装配的问题。对于从事小排量动力单元设计、摩托维修配件开发的工程人员来说，这类集成油泵的结构思路可以直接参考，在紧凑空间内实现多通路油道的集成布置，同时兼顾调节机构的操作便利性与长期使用的可靠性。
