阀门用U型连接阀块结构设计

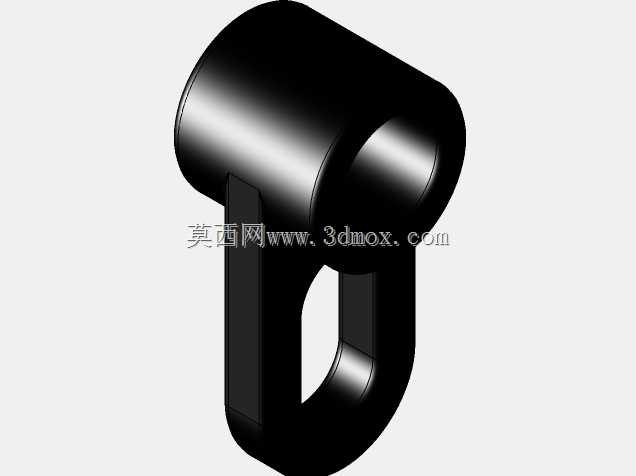

　　在工业管路流体控制系统里，这类U型结构的连接阀块常作为阀门执行端与管路支撑端的衔接构件使用，常见于化工流体输送、市政给排水管网、工业制程流体控制的阀组集成单元中，承担着阀杆联动支撑、管路载荷传递、启闭动作导向的核心作用。从实际工况适配角度看，该构件的圆柱筒段为核心装配位，内部预留的通孔用于穿装阀杆或者连接销轴，和阀杆的配合间隙通常控制在H7/f7的公差区间，既保证动作过程中不会出现卡滞，也能避免间隙过大导致的启闭行程偏差，在高压管路工况下，这个配合面还会加装O型密封圈槽，防止流体介质从配合间隙处泄漏。

　　下方的U型叉架结构是连接端，两个平行的支脚用于卡装外部的驱动摆臂或者管路固定支座，叉架的开口宽度需要和对接构件的厚度做适配，通常会预留0.2-0.5mm的装配间隙，方便现场安装时的对位调整，叉架根部做了大圆弧过渡处理，避免应力集中，因为在阀门启闭过程中，这个位置会承受交变的弯曲载荷，如果采用直角过渡，长期运行下很容易出现疲劳裂纹，尤其是在频繁启闭的工况下，圆弧过渡的结构能把局部应力降低40%以上。设计这类构件的时候，首先要匹配对应阀门的公称通径和压力等级，比如PN16压力等级的低压管路阀块，圆柱筒段的壁厚通常不小于5mm，而PN40及以上的中高压工况，壁厚需要提升到8mm以上，同时材料会选用304不锈钢或者锻造碳钢，保证承压强度。

　　外形尺寸的边界约束上，圆柱筒段的外径要和阀组的安装空间匹配，不能和周边的管路法兰、紧固件产生干涉，U型叉架的总长度要满足驱动摆臂的摆动行程需求，避免摆臂动作时碰到筒段外壁。实际建模过程中，需要重点关注两个垂直装配面的形位公差，圆柱筒的内孔轴线和U型叉架的对称面垂直度要控制在0.02mm以内，否则装配后会出现阀杆偏磨，不仅会增大启闭力矩，长期运行还会磨损密封件导致外漏。这类构件的安装方式通常有两种，一种是圆柱筒段通过外螺纹拧入阀座本体，另一种是通过法兰螺栓和阀座固定，U型叉架端则通过销轴和驱动机构连接，安装时需要保证叉架的两个支脚同轴度，否则销轴穿装后会出现别劲的情况，直接影响阀门的启闭灵活性。

　　在不同的应用场景下，这个构件的细节设计也会做调整，比如用于食品医药行业的卫生级阀门，构件的所有外表面都会做抛光处理，粗糙度达到Ra0.8以下，避免介质残留滋生细菌；用于井下矿浆输送的耐磨工况，构件表面会做喷焊耐磨层处理，提升抗冲刷能力，因为矿浆里的固体颗粒会在流体带动下持续冲刷构件表面，没有耐磨层的话使用寿命会缩短三分之二以上。从结构受力角度分析，阀门全闭状态下，介质压力会通过阀杆传递到这个阀块上，圆柱筒段会承受轴向的推力，U型叉架会承受摆臂传递的反力矩，所以在建模时需要做有限元受力校核，保证最大应力值低于材料屈服强度的三分之一，留出足够的安全余量。另外，构件的边缘都做了倒角处理，不仅是为了去除加工毛刺，也能避免安装时划伤操作人员，同时在装配密封圈时，倒角可以引导密封圈顺利进入安装槽，不会被锐边切损。很多现场安装反馈的问题里，这类阀块最常见的失效形式就是叉架根部断裂和内孔磨损，所以设计阶段除了做圆弧过渡，还会在叉架内侧做局部加厚，内孔表面如果是高频启闭的工况，会做淬火处理提升表面硬度，硬度达到HRC45以上，降低磨损速率。
