带加强筋的L型支撑安装座结构设计

在工业装配场景里，这类带三角加强筋的L型支撑座是非常常见的受力构件，日常多被用在小型设备机架的边角加固、仪器仪表的安装固定、流水线侧边附件的承载支架等位置，区别于普通无筋的直角折弯件，它的结构设计核心是在有限的安装空间内最大化提升垂直方向的承重能力，避免长期负载下直角连接处出现应力开裂或者形变偏移。

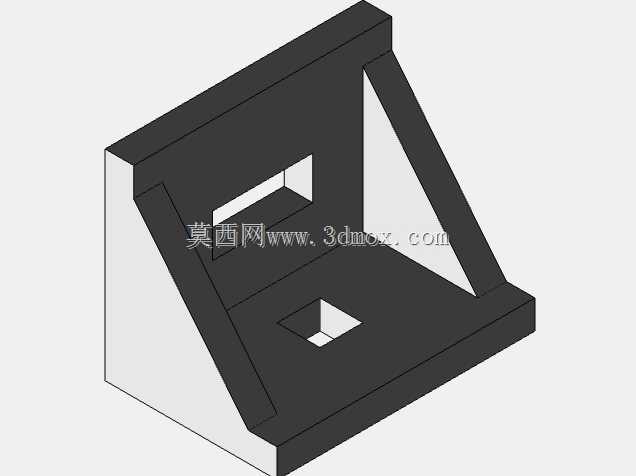

从实际使用的角度看，这个构件的竖直立板主要承担侧向的定位与固定作用，立板上开设的矩形镂空槽并非减重的冗余设计，一方面是为了给安装位预留走线或者嵌装小型传感元件的空间，另一方面也能在冲压或者铣削加工时减少材料的内应力集中，避免加工后构件出现翘曲变形；水平底板上开设的方形沉槽，主要作用是给配套安装的零件提供精准定位，装配时不需要额外做对位标记，只要将对接零件的凸台卡入沉槽就能快速完成位置校准，能大幅缩减现场装配的调校时间，沉槽的深度通常控制在底板厚度的三分之一左右，既保证定位的限位强度，也不会过度削弱底板本身的结构刚性。

设计这类支撑件的时候，首先要核算的是安装边界的尺寸限制，竖直板的高度需要匹配被支撑部件的安装高度，不能出现支撑后部件与机架其他结构产生干涉的情况，底板的长宽尺寸要根据安装面的固定孔位来确定，通常底板的外延宽度要比立板厚度大出2到3倍，保证固定螺丝锁紧后整个底座不会出现侧翻的力矩；三角加强筋的厚度一般和立板、底板的壁厚保持一致，筋板的斜边角度通常取45度，这个角度下筋板对垂直载荷的分散效果最优，不会在筋板与立板、底板的连接处形成应力集中的锐角，筋板的两个连接边要做微小的倒角过渡，避免焊接或者一体成型时连接处出现应力断裂的隐患。

实际选型应用的时候，还要考虑安装面的平面度要求，如果是用在精度要求较高的仪器固定场景，底板的安装面需要做铣平处理，平面度公差控制在0.1mm以内，避免安装后支撑座出现倾斜，导致被固定的仪器出现测量或者运行偏差；如果是用在普通的机架承重场景，板材的厚度可以根据负载重量调整，通常负载在5kg以内的场景用2mm厚的板材冲压成型即可满足强度要求，负载超过10kg的场景则需要选用3mm以上厚度的板材，或者采用焊接工艺将筋板与立板、底板满焊连接，提升整体的结构强度。

很多刚接触结构设计的从业者容易忽略这类小支撑件的细节设计，比如把加强筋做的过窄，导致承重时筋板本身先出现弯折，或者把镂空槽开的过大，削弱了立板的整体强度，还有的设计里沉槽的边缘没有做倒角，导致对接零件安装时出现卡滞，甚至刮伤零件的表面涂层。这个构件的结构虽然简单，但每一处的几何特征都是围绕实际装配和受力需求设计的，没有多余的冗余结构，非常适合作为三维建模初学者练习特征建模、装配约束、工程图导出的实践案例，通过对这个构件的建模练习，可以快速掌握拉伸、切除、筋特征、倒角等常用的建模命令，也能理解机械结构设计里“形式追随功能”的核心逻辑，避免做出外观好看但完全无法实际应用的设计。

在不同的应用场景下，这个构件的细节还可以做针对性调整，比如用在有震动的设备上时，可以在底板的固定孔位置加装橡胶减震垫，对应的沉槽尺寸就要预留出减震垫的安装空间；如果是用在腐蚀环境里，板材表面需要做喷塑或者镀锌处理，设计时就要预留出表面处理的涂层厚度，避免安装孔位因为涂层堆积出现尺寸偏差，导致螺丝无法正常穿入。
