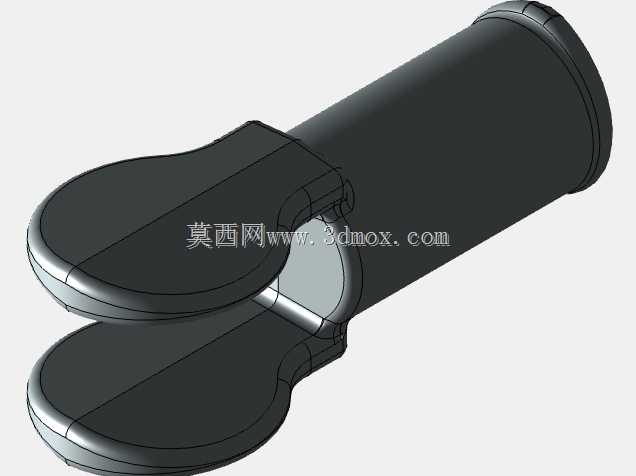

阀块配套安装U形连接夹结构

　　卡口部分做了圆弧过渡的贴合面，不是生硬的直角切口，这部分设计是为了匹配对应规格的阀块安装凸台或者管路外壁，装配时卡口能完全贴合被固定件的圆柱面，不会出现线接触导致的应力集中，在设备长期运行产生振动的工况下，接触面的受力更均匀，不会因为局部压强过大夹伤被固定件表面，也能避免长期振动下夹体出现疲劳裂纹。圆柱导向段的外径和安装孔的配合公差选的是间隙配合，单边预留0.02到0.05mm的装配间隙，既保证安装时能顺利插入阀块或者安装基板的对应孔位，又不会因为间隙过大导致装配后夹体出现晃量，导向段的末端做了小角度的倒角，方便现场装配时快速对准孔位，不需要反复调整角度就能顺利装入，这一点在狭小的阀组安装空间里非常实用，能大幅减少现场装配的调整时间。在液压阀组集成安装、仪器仪表管路排布的现场工况里，这类U形夹是不起眼但直接决定装配可靠性的小部件，很多刚入行的结构设计人员容易忽略这类连接件的细节，实际做阀块集成项目时，往往就是这类小零件的设计偏差，导致现场装拆困难、管路长期受振松动，甚至引发密封失效泄漏的问题。从结构形态来看，这个U形夹采用一体成型的夹体结构，一端是开式U形卡口，另一端是带圆柱导向的连接段，整体没有多余的拼接结构，避免了多零件装配带来的累积误差。

　　U形夹的开口宽度是严格匹配被夹持件的外径尺寸设计的，开口处做了轻微的向外扩口引导，装配时不需要借助额外的扩口工具，直接对准被夹持件按压就能卡入到位，卡入后开口的回弹量控制在0.1mm以内，保证夹持力足够，不会因为设备运行的振动出现松脱。夹体的壁厚是根据夹持力需求做的等强度设计，卡口位置的壁厚比圆柱段略厚，因为卡口位置是主要的受力变形区域，装配时的弹性变形主要集中在U形开口的根部，加厚根部壁厚能提升夹体的疲劳寿命，反复拆装十次以上也不会出现塑性变形，夹持力衰减控制在5%以内，满足设备全生命周期的装拆维护需求。

　　从安装边界来看，这个U形夹安装后突出安装面的高度是固定的，不会和周边布置的液压管路、传感器接线、其他阀件的操作手柄产生干涉，设计时已经预留了足够的安全间隙，哪怕是在密集排布的阀组安装面上，也不需要额外调整周边元件的位置就能直接装配。在实际应用场景里，这类U形夹除了用于阀块上的元件固定，还可以用于仪器仪表的管路固定、小型气动元件的安装定位，相比传统的管卡、抱箍类固定件，它的零件数量更少，只需要单个零件就能完成夹持固定，不需要配套螺栓、螺母等紧固件，装配效率提升至少40%，而且没有突出的紧固件头部，不会在狭小空间里形成干涉点，也避免了紧固件松动脱落掉入设备内部的风险。

　　设计这类零件的时候，需要重点关注U形开口根部的圆角处理，绝对不能做成直角，直角位置会在反复变形时产生应力集中，很容易出现断裂失效，这个模型里的根部圆角做了R2的过渡，完全避开了应力集中的问题；另外夹体的表面没有尖锐的棱角，所有边缘都做了R0.5的倒钝处理，装配时不会划伤操作人员的手套或者手部，也不会刮伤周边的软管、线缆外层。在做三维建模的时候，这类零件的建模重点是卡口贴合面的轮廓精度，必须和被夹持件的外轮廓完全匹配，不能出现贴合面缝隙过大的问题，否则夹持力会大幅下降；圆柱导向段的同轴度也要控制在0.03mm以内，不然插入安装孔的时候会出现卡滞，影响装配效率。很多设计人员在做这类小零件的时候容易随便画个大概形状，实际生产装配的时候就会出现各种问题，要么装不进去，要么装上去松旷，要么夹不紧，这个模型的结构细节完全是按照实际工况的需求设计的，每一处的尺寸、倒角、壁厚都对应实际装配和使用的需求，没有多余的结构，也没有缺失必要的工艺细节，不管是用于阀块集成设计的配套选型参考，还是作为同类连接件的建模参照，都能直接对应实际工程需求，不需要再做大幅的结构调整就能直接用于生产出图。
