60X60规格SIGMA工业铝型材截面结构

这款60X60规格的SIGMA系列铝型材，是工业框架搭建场景中应用极为广泛的一款重载型型材，常见于大型自动化设备机架、输送线主体支撑、工业工作台框架、安全防护围栏主立柱、检测设备承载骨架等对结构强度有较高要求的装配场景。不同于轻型小截面铝型材，60X60的外轮廓尺寸决定了它单根型材的抗弯、抗扭性能足以支撑中大型设备的静态载荷与常规运行振动，不需要额外加装过多加强筋就能满足多数工业场景的结构刚性要求。

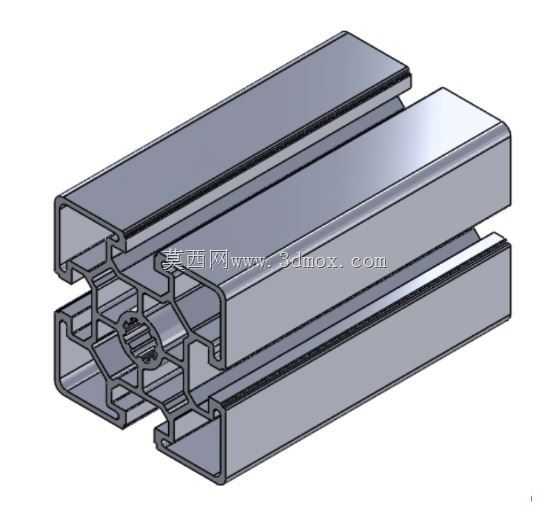

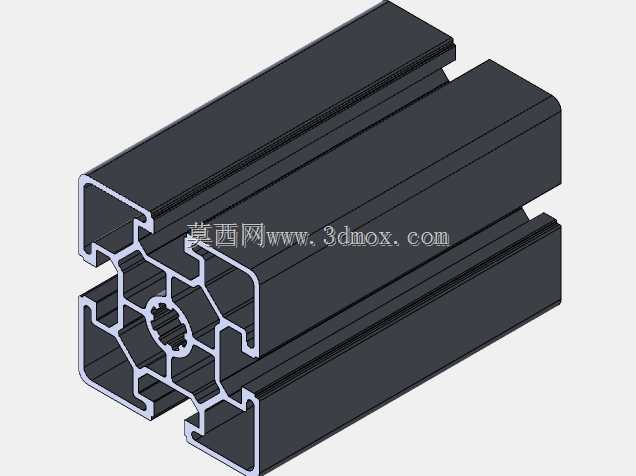

从截面结构设计来看，这款型材采用了多腔体中空布局，中心位置设置了带加强筋的中心孔位，既可以作为内置连接件的安装通道，也能穿入气动管路、控制线缆，实现设备管线的内置隐藏，避免管线外露带来的磕碰损伤与现场杂乱问题。型材四周对称分布的T型槽道，是标准工业铝型材的通用装配结构，槽道尺寸适配国标系列的T型螺栓、方形螺母，不需要对型材做二次钻孔攻丝，就能快速完成相邻型材的直角连接、角件加固、面板安装、附件挂载等装配操作，大幅缩短框架搭建的加工与装配周期。

在实际选型应用中，这款型材的安装边界非常清晰，外轮廓为标准60mm×60mm正方形，设计框架时只要预留出对应截面的安装空间即可，槽道的开口尺寸统一，适配的紧固件、连接件都属于行业通用规格，不需要单独开模定制配套配件，后期维护改造时的配件采购成本更低。型材的四个外角做了小圆弧过渡处理，既避免了锐边带来的安装划伤风险，也能让框架整体外观更规整，搭配对应的端盖、槽条等装饰配件，可以实现框架外观的整洁统一。

设计这类铝型材的三维模型时，需要重点保证截面尺寸的精度，尤其是T型槽的开口宽度、槽内空腔尺寸、中心孔的同轴度、各腔体壁厚的均匀性，这些尺寸直接决定了后续装配时紧固件能不能顺利装入、连接节点能不能贴合紧密、型材受力时会不会出现局部应力集中。不同于机加工零件的建模逻辑，铝型材属于挤出成型件，建模时要保证截面轮廓沿长度方向的一致性，不能出现截面扭曲、壁厚突变的问题，否则会和实际挤出生产的工艺逻辑相悖，导出的工程图也无法直接用于型材的开模生产。

在设备框架的实际搭建中，这款60X60型材常作为主立柱使用，搭配4040、4080等规格的横梁型材，通过角码、内置连接件、端面连接板等配件完成组装，单根型材的长度可以根据实际设计需求任意裁切，不需要复杂的二次加工就能完成框架的快速搭建。相比传统的方管焊接框架，这种铝型材框架不需要做表面喷漆、防锈处理，组装完成后就能直接投入使用，后期改造时只需要拆卸对应位置的紧固件就能调整框架结构，不会像焊接框架那样切割改造后留下焊疤、破坏表面防锈层。对于需要频繁调整工位布局、迭代设备结构的生产场景，这种标准化铝型材搭建的框架优势尤为明显，既能保证结构强度，又能大幅降低改造成本与周期。

从受力特性来看，这款型材的多腔体结构让它在X、Y两个方向的抗弯截面模量基本一致，作为立柱使用时可以承受各个方向的水平载荷，不会出现单方向刚性不足的问题，中心位置的加强筋结构进一步提升了型材的抗扭性能，即使框架上挂载有偏载的设备组件，也不容易出现型材扭曲变形的问题。在做框架受力校核时，可以直接套用铝型材厂家提供的截面参数，结合实际载荷大小计算型材的最大挠度，只要挠度控制在允许范围内，就能保证框架长期运行的稳定性，不会因为长期受力出现型材弯曲、连接节点松动的问题。
