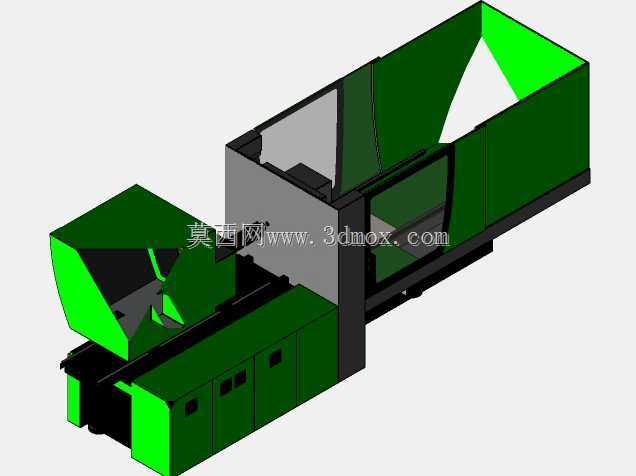

ENGEL e-mac 180卧式注塑成型设备结构

　　在塑料制品量产车间的布局规划阶段，这类中型卧式注塑设备的三维结构参考，往往是产线排布、配套工装设计的核心依据，不同于小型桌面级注射设备，180吨锁模力级别的机型，覆盖了从日常消费电子外壳、家电结构件到通用工业塑料配件的绝大多数成型需求，是中小批量精密注塑产线的主力配置。从结构分区来看，该机型沿长度方向划分为注射单元、合模单元、机身防护与电控集成区三个核心模块，注射单元布置在设备前端，包含料斗进料段、螺杆塑化腔、射嘴推进机构，整体做了下沉式集成设计，将驱动液压或伺服组件收纳在机身侧下方的防护舱内，既压缩了整机的横向占地宽度，也能让操作人员在换料、清理射嘴时拥有更充裕的操作空间，不会被突出的驱动结构干涉动作。

　　合模单元位于设备中段靠后位置，采用三板式合模结构的布局逻辑，动模板、定模板、尾板沿轴向平行布置，配套的曲肘锁模机构完全收纳在绿色防护外罩内部，防护外罩预留了开合式安全门的安装位，对应模具安装区域做了大尺寸开口设计，既满足日常换模、取件的操作需求，也能在设备高速合模时形成物理防护，避免高温料流飞溅、机构运动误触带来的安全风险。设备尾部的集成舱体，用于布置液压泵站、伺服驱动器、主控电气柜等辅助组件，舱体做了封闭式钣金防护，侧面预留散热通风格栅，同时将整机的走线、管路全部收纳在舱体内部与机身底部的走线槽内，避免外露管线被车间周转物料剐蹭，也能减少车间粉尘、油污对电气元件的侵蚀。

　　从安装边界来看，这类机型的整机长度方向预留了操作侧与非操作侧的检修通道空间，底部安装脚位的排布对应标准注塑机地基的预埋螺栓位置，不需要额外做特殊的地基改造，就能适配多数现有注塑车间的安装条件；设备顶部的轮廓做了斜切收边设计，既压缩了上部空间占用，也方便车间顶部的行吊在换模作业时，吊具不会与设备上部结构发生干涉。在实际生产场景中，这类机型的注射行程与螺杆直径配比，适配PP、ABS、PC等多数通用热塑性塑料的塑化需求，配合不同规格的螺杆配件，也能完成部分加玻纤改性塑料的成型作业，对应的模具安装厚度范围、拉杆内间距参数，能覆盖绝大多数中小型注塑模具的安装要求，不需要额外加装转接模板就能完成模具换装。从设计思路上看，该结构参考还原了量产机型的外部防护轮廓与核心部件的位置关系，没有做过度的内部细节简化，能让结构设计人员在做产线仿真、配套自动化取件机械手布局时，准确获取设备的运动边界：比如安全门的开合行程、动模板的开模最大间距、射台的前后推进距离，这些参数是配套周边自动化设备时必须明确的干涉检查依据，避免后续现场安装时出现机械手行程不足、输送线与设备防护碰撞的问题。另外，设备侧下方的机柜排布，也对应了实际生产中水路、气路、电路的接口位置，在做车间公用管线排布时，可以直接参考该结构的接口高度与方位，提前预留管线对接的空间，减少现场施工的反复调整。

　　对于三维建模从业者而言，这类量产工业设备的结构参考，能帮助规避很多理想化设计的误区：比如实际工业设备的防护钣金不会做无意义的曲面造型，所有的外轮廓斜切、凸起结构，要么是为了避让内部运动部件，要么是为了给操作人员留出操作空间，或是为了优化车间内的通行视野，避免设备拐角形成视线盲区；设备上的每一处开口、格栅，也都对应着散热、操作、检修的实际功能需求，没有纯粹为了外观装饰存在的结构。在做同类设备的改型设计或是产线布局建模时，这类参考结构能帮助快速搭建出符合实际工业场景的设备模型，不需要从零开始摸索量产设备的结构比例与布局逻辑，大幅提升建模效率，同时也能保证最终的方案模型与现场实际安装条件匹配，不会出现纸上设计与现场实际脱节的问题。
