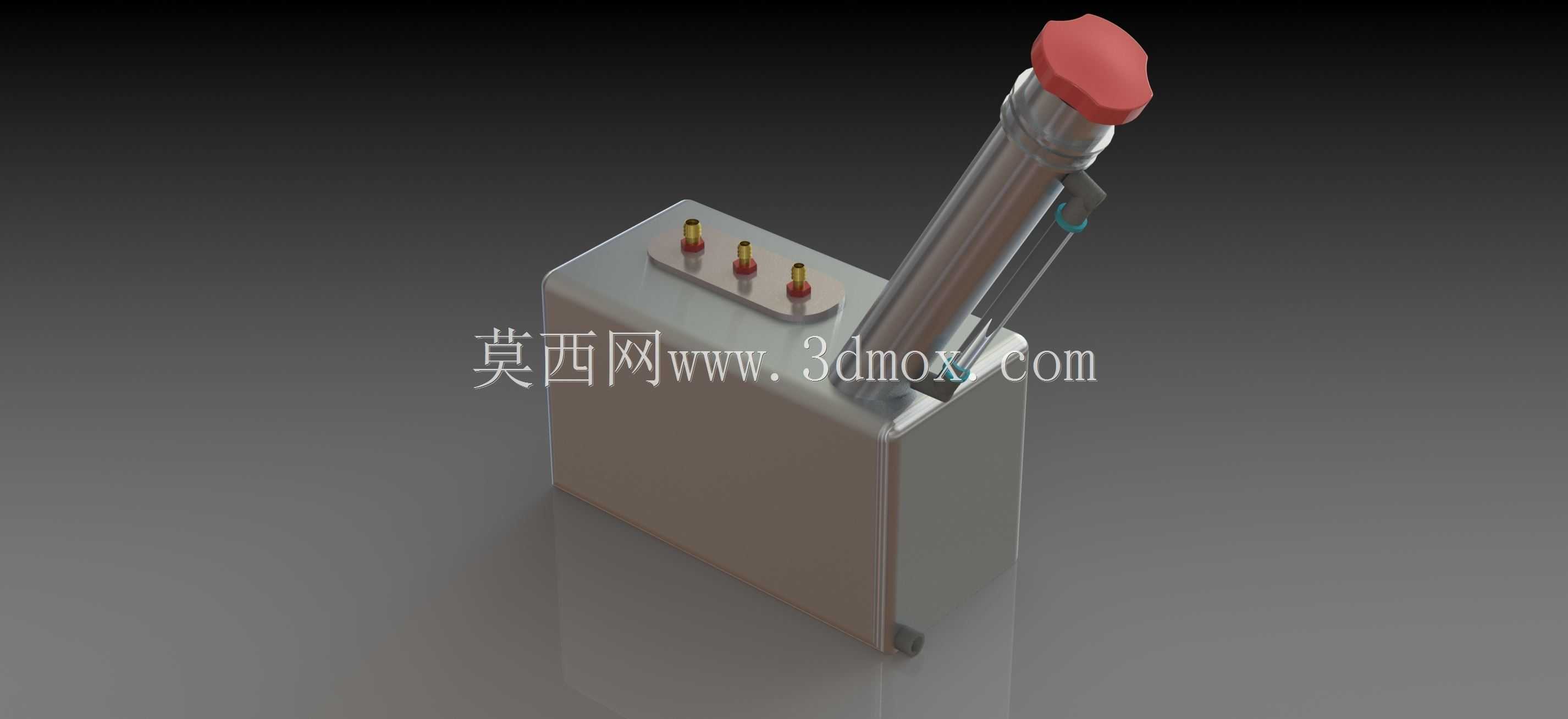

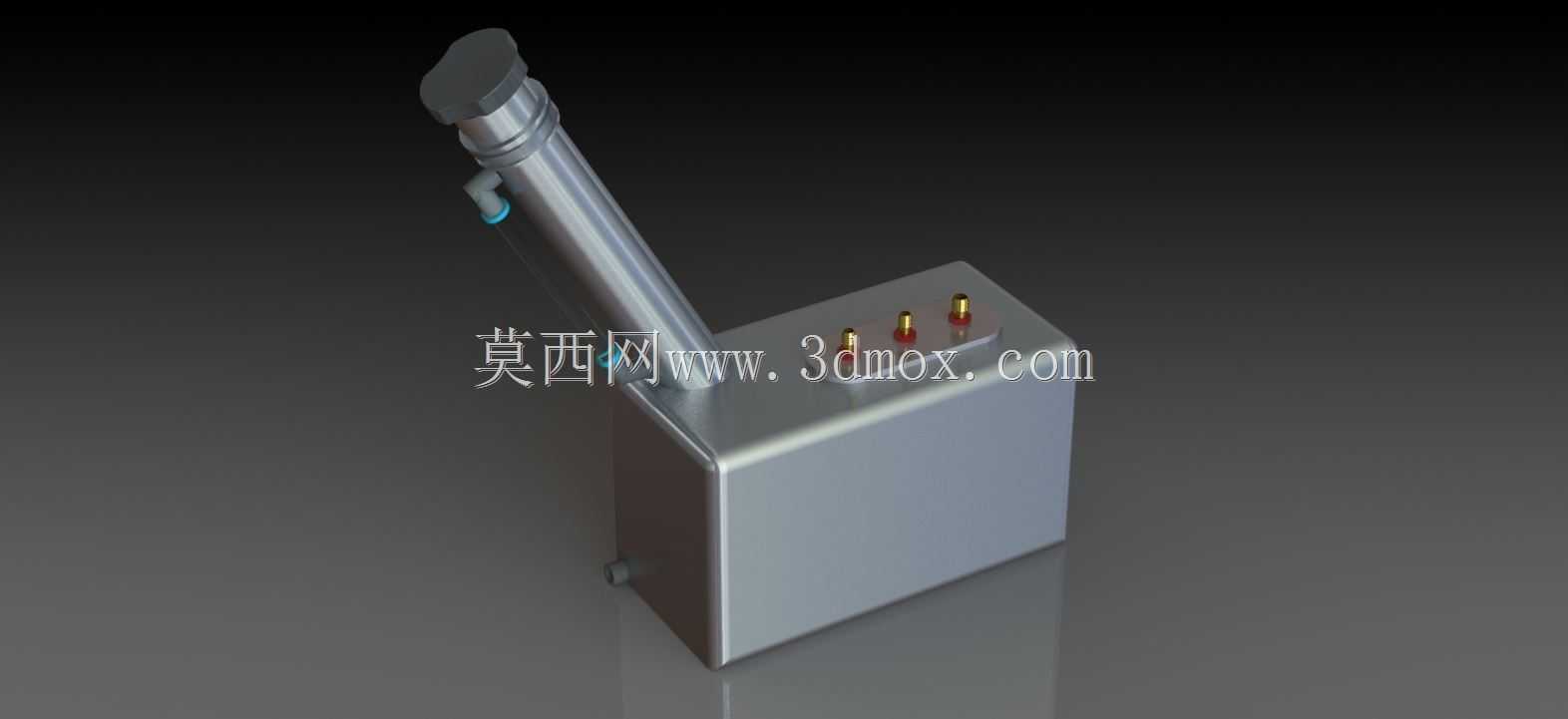

大学生方程式赛车5升容量燃油储油箱

在大学生方程式赛车的整车布局设计中，燃油箱的布置与结构设计直接影响整车配重、供油稳定性以及赛事规则合规性，这款5升容量的燃油箱正是针对FSAE赛事的紧凑布局需求开发的专用储油部件。从实际赛事应用场景来看，FSAE赛车的车架内部可用空间极其有限，发动机舱周边需要避让悬架摇臂、转向拉杆、冷却管路等大量部件，同时还要兼顾整车轴荷分配要求，因此油箱不能采用常规民用车的大容积扁平结构，必须在有限的空间内实现额定储油量，同时保证激烈驾驶工况下的供油连续性。

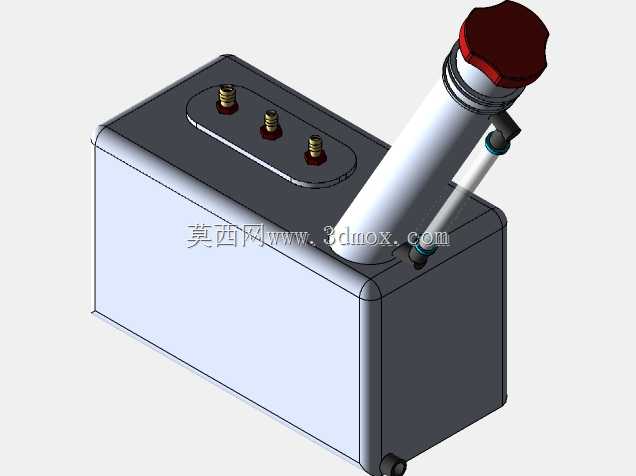

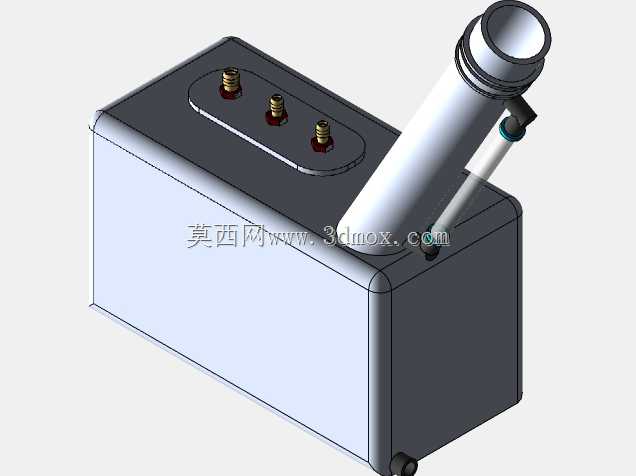

这款油箱的主体采用方正箱式结构，边角做了圆弧过渡处理，一方面可以减少应力集中，提升箱体的结构强度，避免赛车在颠簸赛道、高速过弯时箱体受燃油冲击产生变形，另一方面方正的外形更便于在车架的侧舱或者座椅后方的预留空间内安装，能够最大化利用车架的矩形安装空间，减少无效空间浪费。箱体顶部设置了三个独立的阀类接口，分别对应出油口、回油口以及通风口，三个接口集中布置在箱体顶部的小型凸台上，既便于管路的集中排布，减少管路弯折，也能避免赛车在大角度倾斜、急加速急减速工况下燃油从接口处渗漏。出油口的位置设计经过了重心匹配，在油箱剩余油量较低时依然能够保证燃油泵浸入油液，避免激烈驾驶时出现供油中断导致发动机熄火的问题。

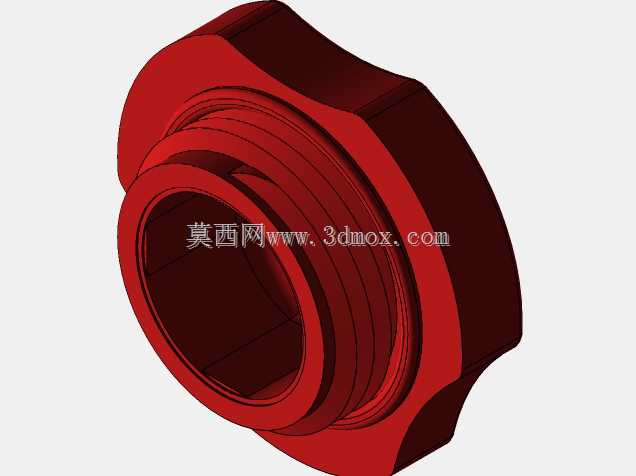

油箱侧面倾斜布置的大口径加注口是结构设计的重点，加注口向上延伸并带有一定的倾斜角度，加注口顶端配备红色密封盖，这种倾斜设计一方面可以降低加注口的整体高度，避免与上方的车架横梁或者车身覆盖件产生干涉，另一方面在加注燃油时可以形成顺畅的导流角度，减少加注时的燃油飞溅，密封盖采用卡扣式锁紧结构，能够在赛车行驶过程中保持可靠密封，同时满足赛事规则中对于燃油系统密封性能的要求，加注口侧面还设计了小型的固定卡扣，用于连接加注口盖的防丢绳，避免比赛过程中加注口盖脱落。

从安装边界来看，这款油箱的底部设计有小型的支撑凸脚，安装时可以通过凸脚与车架上的安装支架进行螺栓固定，不需要额外制作大面积的安装托板，能够进一步降低整车重量。箱体的整体尺寸经过严格控制，5升的容积刚好满足FSAE赛事耐久赛的单轮燃油需求，不需要携带多余的燃油增加整车负载。三个阀类接口的管径匹配常规赛车燃油管路的标准尺寸，不需要额外制作变径接头，通风口接口可以连接专用的通气阀或者碳罐接口，满足赛事的环保与安全要求。

在结构设计思路上，这款油箱没有采用复杂的异形曲面结构，主体以规则的平面与小圆弧过渡为主，既便于采用钣金焊接或者铝合金切削加工制作原型件，也便于后期开模进行轻量化复合材料的批量制作，箱体的壁厚经过优化，在保证燃油冲击强度的前提下尽可能降低壁厚，实现部件的轻量化目标。箱体内部可以根据需求加装防浪板结构，进一步减少激烈驾驶时燃油在箱体内的晃动，降低燃油晃动对整车重心变化的影响，同时减少燃油晃动产生的噪音。

对于FSAE车队的结构设计人员来说，这款油箱的结构可以直接作为设计参考，根据自身车架的实际安装空间调整箱体的长宽高比例，同时可以根据选用的燃油泵型号调整出油口的安装尺寸，在保证储油量的前提下适配不同的发动机供油系统需求。油箱的加注口角度也可以根据实际安装位置的周边部件情况进行微调，保证加注操作的便利性，同时避免与周边部件产生运动干涉。在实际装车过程中，箱体与安装支架之间可以加装橡胶减震垫，减少发动机振动传递到箱体上，避免长期振动导致的焊缝开裂或者接口松动问题，提升燃油系统的可靠性。
