1919年英国V双8马力摩托引擎三维建模

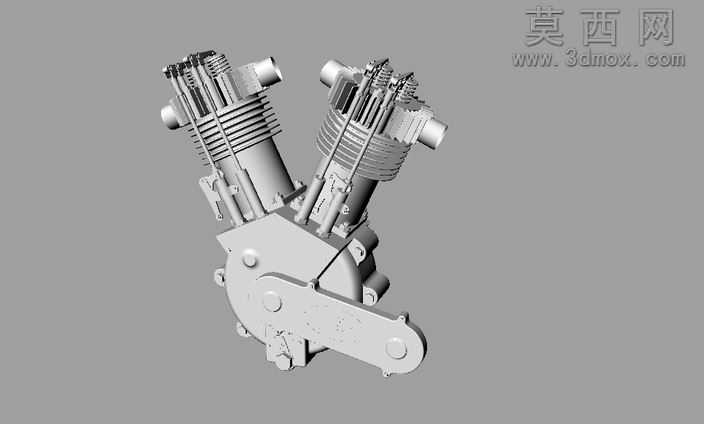

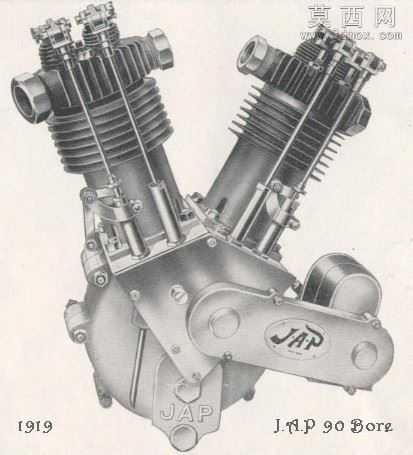

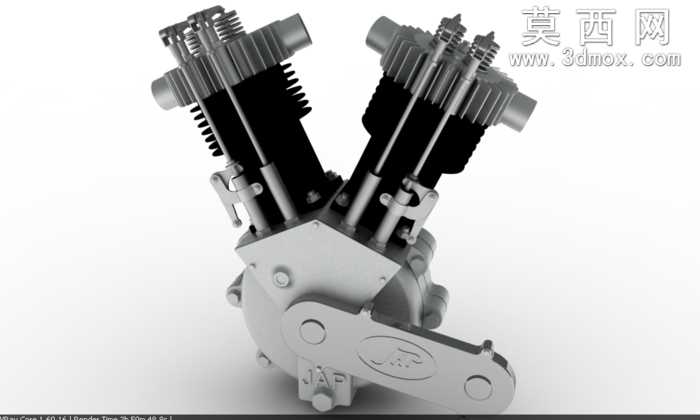

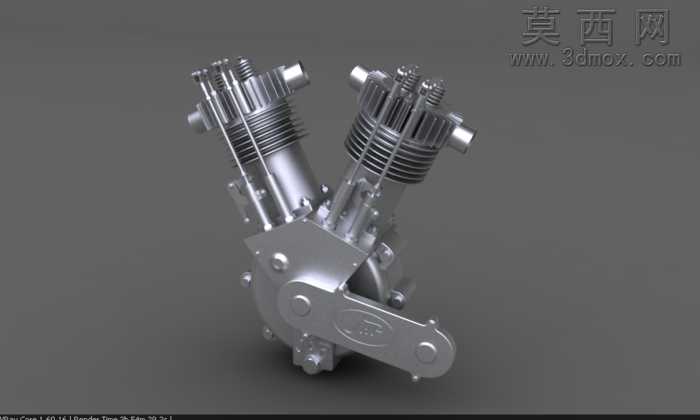

本次建模还原的是1919年J.A.P90孔V型双缸8马力英国摩托车发动机，建模过程中首先梳理早期摩托引擎的布局逻辑，采用V型双缸的夹角排布结构，先以基础几何体搭建整体骨架，确定两个气缸的倾斜角度、曲轴箱的整体轮廓、侧置配气机构的安装位置，保证整体比例符合早期8马力摩托引擎的真实尺寸特征。建模阶段对气缸部分的散热鳍片做了精细化处理，逐圈排布等距的环形散热结构，还原早期风冷发动机的散热设计特征，气缸顶部的气门组件、弹簧调节结构、接线端头都按照参考资料的形态做了独立建模，还原早期侧置气门发动机的顶部结构细节。曲轴箱部分采用一体化的铸造型腔设计，还原早期铸件的圆润过渡特征，侧面的检修盖板、固定螺栓点位都做了对应排布，箱体下部延伸出的传动侧盖，按照早期摩托车的链条传动布局，设计了对应链轮安装位、张紧调节结构的安装点位，侧盖上的固定螺栓、加强筋结构都做了细节还原，保证机械结构的合理性。材质渲染阶段，整体采用铸铝的哑光金属材质，还原早期发动机铸件的粗糙金属质感，散热鳍片的边缘做了轻微的磨损质感处理，固定螺栓采用发黑处理的金属材质，区分不同部件的材质差异，气门弹簧部分采用弹簧钢的亮面金属质感，提升整体结构的层次感。当前建模已完成主体结构的搭建，涵盖双缸组件、曲轴箱体、传动侧盖、顶部配气机构的全部主体结构，部分细小的管线、标识细节仍待补充完善，建模过程中始终遵循早期机械的设计逻辑，所有结构都符合当时摩托车发动机的功能需求，没有添加不符合时代特征的现代结构，整体模型完整还原了这款百年前英国摩托引擎的经典V缸布局特征，清晰展现早期风冷摩托发动机的机械结构美感，可用于复古机车复原、机械结构教学、早期动力装置研究等相关场景。
