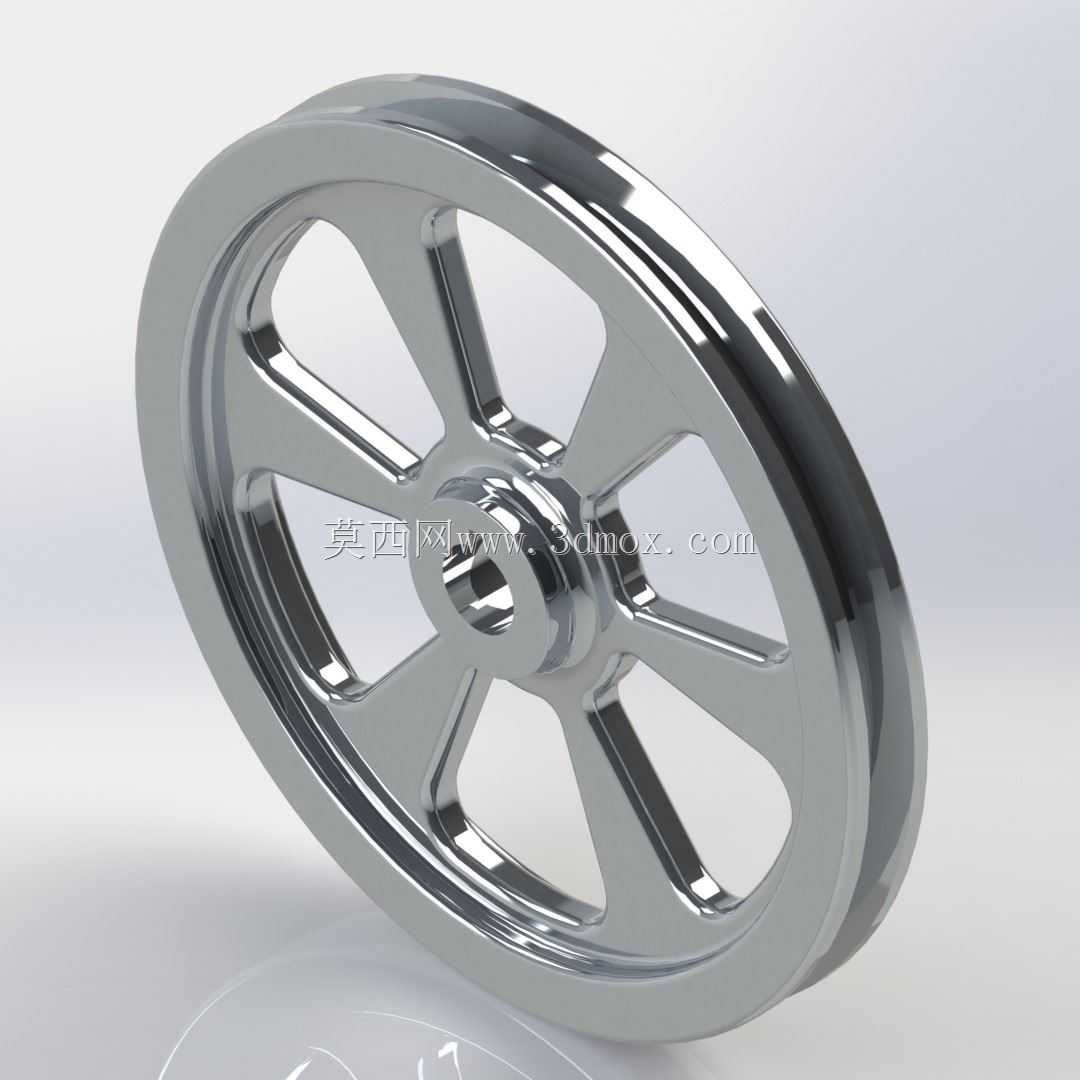

八英寸A1型V槽二十毫米内孔皮带滑轮

项目分类:通用机械零部件 发布时间:2025-10-12 ID:1088446
  • 八英寸A1型V槽二十毫米内孔皮带滑轮

在中小功率带传动的设备布局里,这类V型槽滑轮的适配场景覆盖了轻工输送、小型动力传输、台式加工设备的传动链路,不少桌面级加工设备、小型物料输送线、辅助传动工位都会用到同规格的带轮部件。做结构设计的时候,首先要匹配对应皮带的楔角参数,A1型三角带的槽型角度、槽深都有对应的公差要求,建模时槽面的粗糙度预留要考虑实际加工的可行性,毕竟带轮和皮带的接触摩擦力直接决定传动效率,槽面加工过粗会加剧皮带磨损,过于光滑又容易出现传动打滑的问题。

这款带轮的外径设定为8英寸,换算成公制尺寸后,对应的带轮节圆直径要结合皮带的节线位置做偏移,不能直接以外径作为传动比计算的基准,很多新手建模时容易忽略节圆和外径的差值,导致实际装配后传动比出现偏差,设备运行转速达不到设计要求。内孔直径设置为20毫米,这个尺寸适配常用的20毫米直径输出轴,建模时要考虑键槽的预留位置,平键的尺寸要对应轴径选标准件规格,同时内孔的公差要选过渡配合区间,既保证装配时能顺利压入,又不会出现运行时带轮和轴的相对滑动,避免丢转问题。

轮辐采用七辐式的镂空结构,不是随便做的造型,一方面是为了降低整体转动惯量,设备启动和变速时的动态响应会更好,不会因为轮体自重过大增加电机的启动负载;另一方面镂空结构也能节省加工原材料,铸造成型时的壁厚均匀性更好,减少冷却过程中的内应力变形,要是做成实心轮结构,不仅重量大,高速转动时的动平衡也更难校准,运行时容易产生振动传导到设备机架上,带来不必要的噪音和紧固件松动风险。轮缘的边缘做了小倒角处理,安装皮带的时候不会刮伤皮带的侧边橡胶层,延长皮带的使用寿命,毕竟三角带的侧边是主要的摩擦传力面,一旦被锐边刮出裂口,很快就会出现断裂失效。

实际选型的时候,要先确认传动链路的中心距范围,这个直径的带轮对应的皮带包角要满足不小于120度的要求,要是中心距过小导致包角不足,就算槽型加工精度再高,也会出现打滑丢转的情况。安装时要保证两个配对带轮的端面共面,偏差不能超过1度,不然皮带运行时会持续往一侧偏移,加剧单边磨损,严重的时候皮带会直接从槽里脱出。轮体的材质选用铝合金,相比铸铁带轮重量更轻,转动惯量小,同时铝合金的导热性更好,带传动过程中摩擦产生的热量能更快散发出去,避免槽面温度过高加速皮带橡胶的老化,在一些对设备自重有要求的移动工位、桌面设备上,铝制带轮的适配性比铸铁件好很多。

建模过程中,槽型的尺寸要严格对应A1型皮带的截面参数,槽的顶部宽度、深度、侧面夹角都要符合标准件的适配要求,不能随意改动尺寸,不然皮带装入后要么卡得过深导致底部接触槽底失去摩擦传力的效果,要么卡得过浅接触面积不足传动扭矩不够。轮辐和轮缘、轮毂的连接位置要做圆角过渡,避免应力集中,要是连接处是直角结构,设备长期运行受交变载荷作用,很容易在转角位置出现疲劳裂纹,最终导致轮辐断裂。轮毂的长度要比内孔直径稍大,保证和轴的接触长度足够,拧紧锁紧螺钉或者端盖的时候,带轮不会出现倾斜,保证轮体的端面跳动在允许范围内,高速转动时的振动量控制在合格区间。

在小型空压机、台式钻床、小型输送线的传动改造场景里,这个规格的带轮经常被用来调整传动比,当电机输出转速和工作端需要的转速不匹配时,更换对应直径的带轮是成本最低的调整方式,不需要改动减速箱结构,只需要重新调整中心距、更换对应长度的三角带就能完成转速匹配。日常维护的时候,要定期检查槽面的磨损情况,要是槽面出现明显的凹陷、亮斑,说明已经出现过度磨损,需要及时更换带轮,不然会加剧皮带的磨损,导致传动效率下降,甚至出现设备运行故障。
