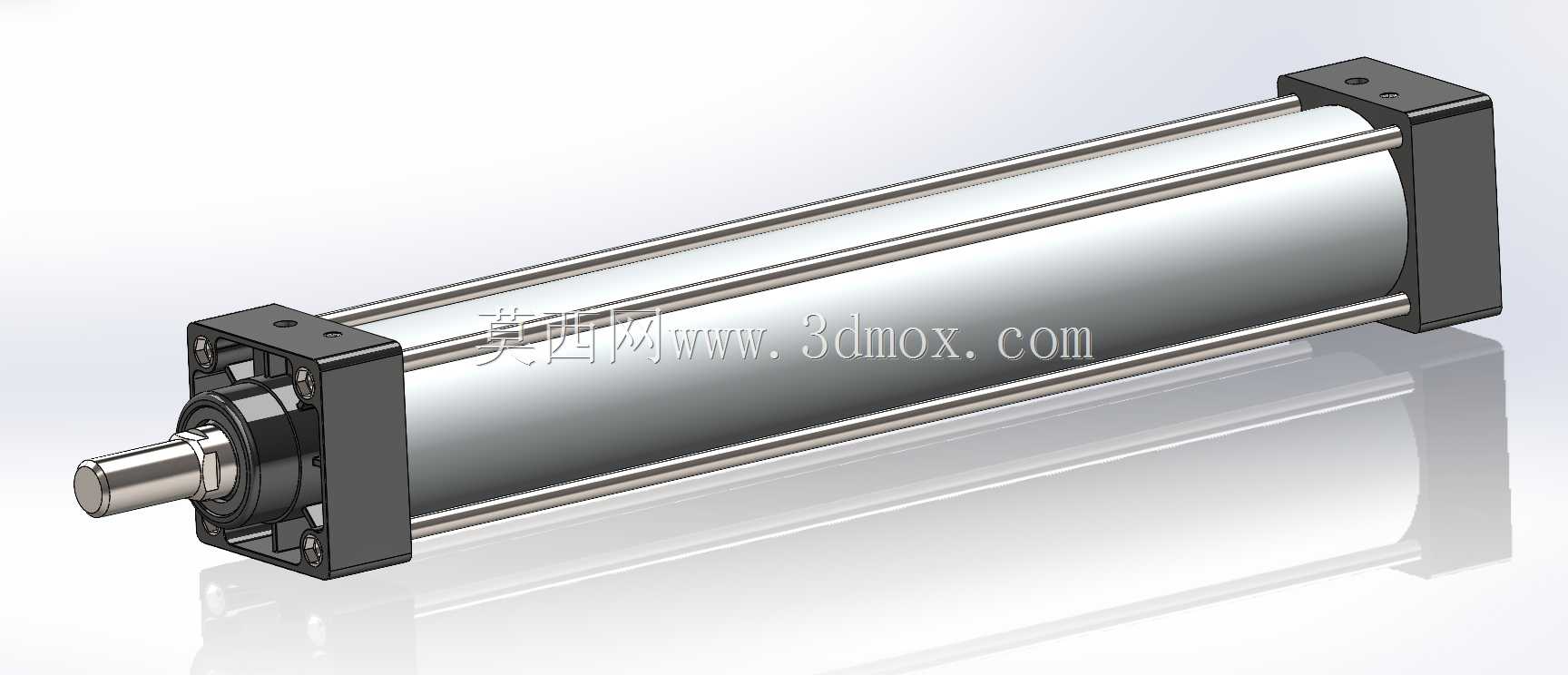

SC系列长行程气动执行气缸结构

在自动化生产线的气动回路搭建、工装夹具的动力输出、阀门类设备的启闭驱动场景里，这类拉杆式长行程气动执行元件是极为常见的动力部件。不同于短行程薄型气缸的紧凑安装取向，50mm缸径、300mm行程的规格，刚好覆盖了多数中载直线往复驱动的需求区间，既不会因为缸径过小导致输出推力不足，也不会因为行程过长造成杆端挠度超出许用范围，在轻工包装、物料分拣、小型专机的工位进给环节，这个参数的执行器选型占比常年居高不下。

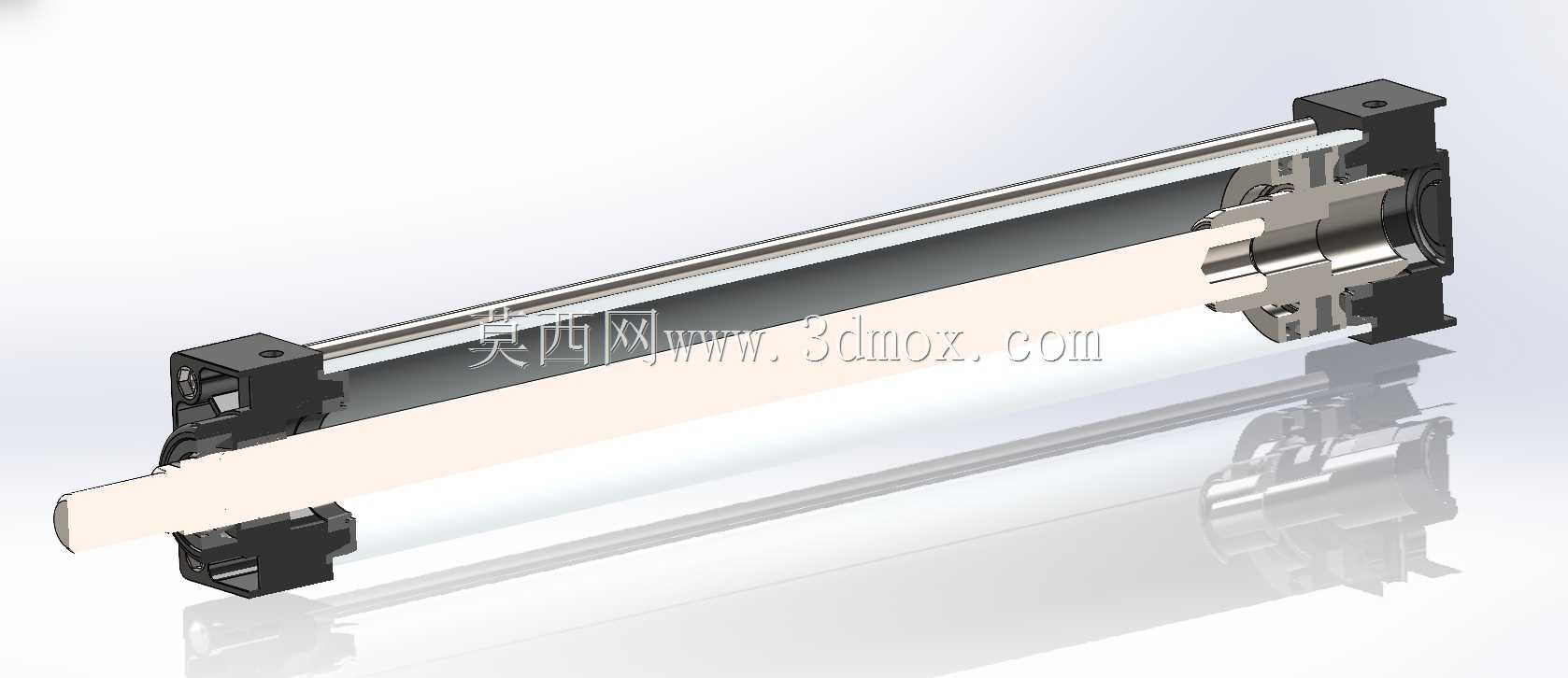

从结构设计逻辑来看，这款执行器采用了经典的拉杆式缸体组装方案，四根平行布置的镀铬拉杆贯穿前后端盖，通过端盖外侧的锁紧螺母施加预紧力，挤压缸筒两端的密封件实现腔体密封，这种结构的优势在于拆装维护便捷，当缸内密封件出现磨损需要更换时，无需破坏性拆解缸体，只需松开拉杆螺母即可分离端盖与缸筒，对于现场运维人员来说，能大幅缩短设备停机维护的时间。缸筒采用表面阳极氧化处理的铝合金材质，内壁做了珩磨处理，表面粗糙度控制在Ra0.4以内，既降低了活塞运动时的摩擦阻力，也能减少密封圈的异常磨损，延长整套密封组件的使用寿命。

活塞杆部分采用了调质处理的45号钢材质，表面镀硬铬后做镜面抛光，硬度能达到HV600以上，在带粉尘的工业车间环境里，能有效抵御颗粒杂质对杆面的划伤，避免刮伤端盖处的防尘圈与活塞杆密封圈导致漏气。前端盖内部集成了复合式缓冲结构，在活塞运动到行程末端前3-5mm的位置，缓冲柱塞会提前插入端盖的缓冲腔，封闭主排气通道，让腔体内残留的压缩空气通过可调节的节流阀缓慢排出，实现平滑减速，避免活塞高速撞击端盖产生噪音与结构冲击，这一点对于长行程执行器来说尤为重要——300mm的行程如果不带末端缓冲，活塞在0.5MPa工作压力下的末端撞击速度能达到1m/s以上，长期冲击会导致端盖连接松动、活塞杆连接的工装定位精度偏移。

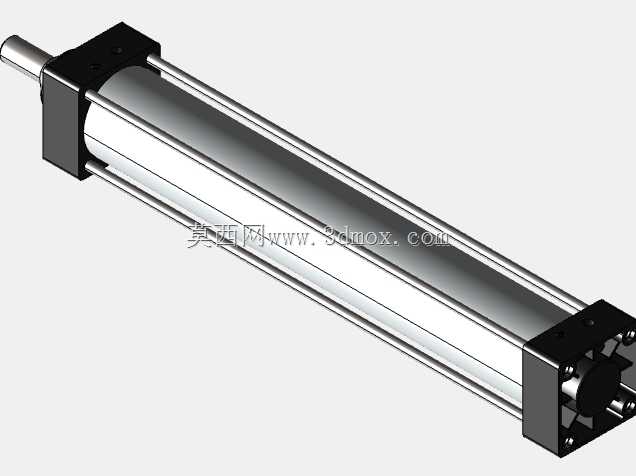

安装边界上，这款执行器的前后端盖都预留了标准的通孔安装位，既可以采用前法兰、后法兰的安装方式固定在设备机架上，也可以搭配铰轴支座实现摆动式安装，适配不同的安装空间需求。需要注意的是，300mm行程的水平安装场景下，需要在活塞杆伸出端的1/2行程位置设置辅助支撑套，避免活塞杆长期伸出受自重影响出现下垂，导致密封件偏磨、杆面拉伤；垂直安装时则需要在回路中加装平衡阀，防止断气时活塞杆带负载下坠引发安全事故。

从功能特性来看，这款执行器的双作用结构设计，可通过换向阀控制压缩空气的进出方向，实现活塞杆的伸出与缩回动作，输出推力与拉力的差值控制在5%以内，在0.6MPa的额定工作压力下，理论输出推力能达到1170N左右，足够驱动多数中小型工装的夹紧、工位的平移推送动作。端盖上预留的磁性开关安装槽，可以直接配套磁感应式行程开关，无需额外加装安装支架，就能检测活塞的伸出与缩回到位位置，给电气控制系统提供到位信号，简化设备的外围布线与安装结构。

在实际建模过程中，这类标准气动元件的建模需要重点关注几个配合尺寸的精度：一是缸筒与前后端盖的配合公差，要控制在H7/h6的间隙配合范围内，既保证组装时的同轴度，也避免间隙过大导致密封件挤出失效；二是活塞杆与前端盖导向套的配合间隙，要控制在0.02-0.04mm之间，间隙过大会导致活塞杆晃动，间隙过小则会增大运动阻力，出现爬行现象；三是拉杆的安装孔位置度，要保证四根拉杆的孔位同轴度误差不超过0.05mm，否则组装时会出现端盖倾斜，导致活塞运动卡滞。另外，建模时需要预留密封件的安装槽尺寸，严格按照O型圈、斯特封、防尘圈的标准槽型尺寸绘制，避免因为槽型尺寸偏差导致密封失效。

这类气动执行器在实际应用中，往往需要搭配气源处理三联件使用，对进入缸体的压缩空气进行过滤、调压、润滑，去除空气中的冷凝水与杂质，避免杂质进入缸内划伤缸壁与密封件，同时将工作压力调整到合适的区间，避免长期超压工作缩短元件使用寿命。在多工位自动化设备中，还可以在进排气回路加装节流阀，调节活塞的运动速度，适配不同工位的动作节拍需求，避免速度过快导致工件移位或者机构碰撞。
