十字轴式万向通用联轴器结构设计

在各类工业传动系统的布局设计中，两轴轴线存在相对偏移是极为常见的工况，这类偏移可能来自设备安装时的同轴度公差累积，也可能来自设备运行过程中机架受载变形、轴承游隙变化、工作载荷冲击带来的轴线动态位移，刚性联轴器无法补偿这类偏移，强行使用会在轴、轴承、键连接位置产生极大的附加载荷，轻则加剧轴承磨损、引发传动异响，重则造成轴件疲劳断裂、传动链失效。这类十字轴式万向联轴器正是为补偿两轴间的角向、径向、轴向综合偏移设计的传动连接件，在中小功率传动场景中应用极广，从轻工输送线的辊筒传动、小型机床的进给传动，到仪器仪表内部的精密动力传递、阀类执行机构的扭矩传输，都能见到这类结构的身影。

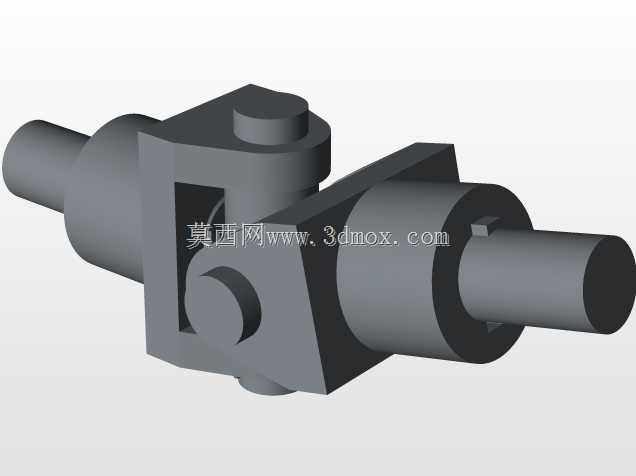

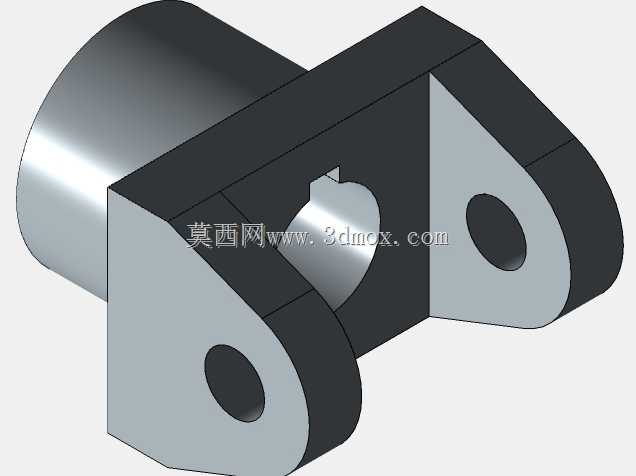

从结构设计逻辑来看，这款联轴器采用分体式十字轴铰接结构，两端为带轴伸的连接叉头，中间通过十字形的铰接块实现两叉头的动力连接，十字轴的四个轴颈分别与两端叉头的铰接孔配合，配合面预留了合理的间隙，既可以保证铰接转动的灵活性，又能控制传动回程间隙在合理范围内，避免传动过程中出现过大的空程误差。两端的轴伸为等直径圆柱结构，可根据安装需求选择键连接、紧定螺钉固定或者过盈配合的方式与被连接轴固定，适配不同的安装工况。整体结构没有冗余的外置部件，铰接位置的结构做了加厚处理，对应十字轴轴颈的受力位置设置了足够的支撑宽度，避免应力集中导致的结构失效。

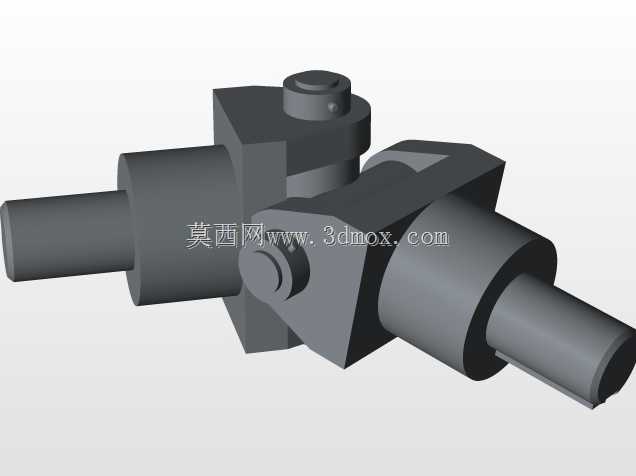

从实际功能特性来看，这类万向联轴器允许两轴之间存在一定的角向偏移，单节结构可补偿的角向偏移量通常在5度到15度区间，相比刚性联轴器大幅降低了安装时的同轴度要求，能有效抵消安装误差带来的附加载荷。在扭矩传递过程中，十字轴的四个轴颈均匀承受载荷，载荷通过铰接面的挤压作用传递，相比套筒式联轴器的键连接单点受力，受力状态更均匀，能承受一定的冲击载荷。同时结构本身没有易损的弹性元件，在常温、无强腐蚀的常规工况下使用寿命更长，维护成本更低，不需要定期更换弹性缓冲件，适合长期连续运行的传动场景。

在安装边界与尺寸适配方面，这款联轴器的整体外形为对称式阶梯轴结构，最大外径位于中间铰接段的位置，两端轴伸直径一致，安装时需要预留的径向空间略大于铰接段最大外径，轴向安装长度为两端轴伸端面之间的总长度，选型时需要确认被连接两轴的轴径与联轴器轴伸内径匹配，同时确认两轴端之间的预留距离符合联轴器的轴向安装尺寸要求。由于单万向联轴器在传递扭矩时存在瞬时转速波动，当两轴角向偏移量较大时，输出轴的转速会产生周期性波动，因此在对转速均匀性要求较高的传动场景中，通常会成对使用这类联轴器，通过中间轴连接两个万向节，保证输入与输出端的转速同步。在三维建模过程中，需要重点关注十字轴与叉头铰接孔的配合间隙设计，间隙过小会导致铰接转动卡滞，无法实现偏移补偿功能，间隙过大则会导致传动空程过大，影响传动精度，同时要对铰接位置的应力集中点做圆角过渡处理，避免交变载荷下出现疲劳裂纹。建模时需要还原各部件的装配关系，保证十字轴的四个轴颈与对应铰接孔的同轴度，模拟实际装配时的转动灵活性，验证不同角向偏移状态下结构是否存在运动干涉，确认在最大允许偏移角度下，各部件之间不会出现碰撞卡滞的情况。
