乘用车多辐条铝合金轮辋结构设计方案

轮辋作为汽车行走系统的核心承载部件，直接衔接轮胎与车桥传动端，既要承受整车整备质量与动态载荷的交变冲击，也要匹配制动系统的安装空间、转向节的回转边界，是整车底盘设计中兼顾结构强度、轻量化与外观属性的关键零件。日常道路行驶场景下，轮辋需要传递驱动、制动过程中的扭矩，缓冲路面颠簸带来的径向、轴向冲击，高速行驶时还要满足动平衡精度要求，避免出现方向盘抖动、轮胎偏磨等问题，同时轮辋的辐条造型也直接影响整车侧面的视觉风格，是乘用车外观设计的重要组成部分。

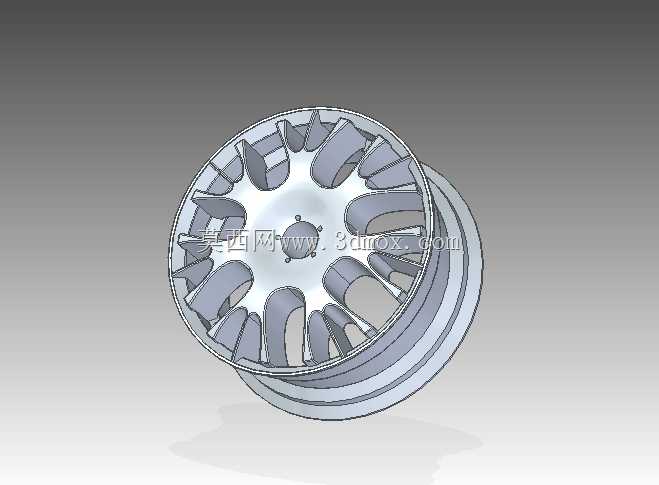

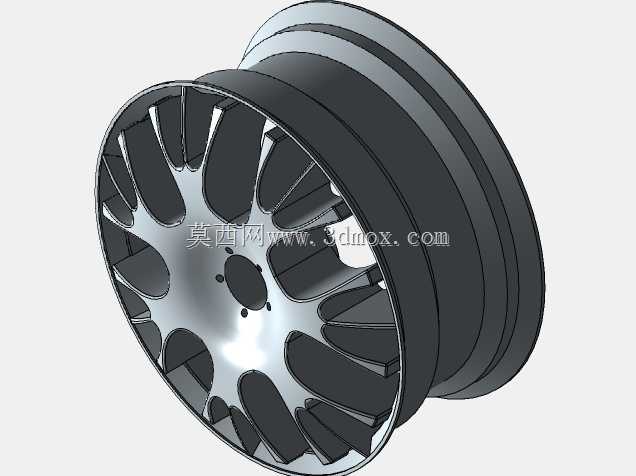

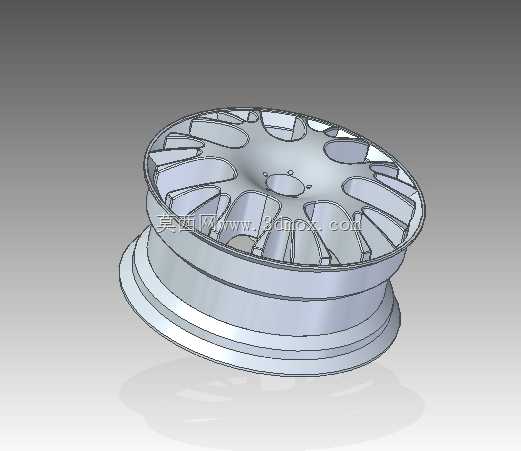

这款轮辋采用多辐条分叉式结构设计，整体为铝合金材质的一体成型结构，轮辋主体的轮缘部分按照标准乘用车轮胎适配尺寸设计，保留了标准的胎圈座凸缘结构，能够保证轮胎安装后胎圈与轮辋的贴合紧密度，避免高速行驶时出现轮胎脱圈的风险。中心区域设置了五孔安装定位面，匹配常规乘用车的轮毂轴承单元安装节圆，中心定位孔的尺寸按照主流乘用车的轴头直径设计，能够保证安装时的同轴度，减少高速转动时的偏心振动。辐条部分采用宽辐分叉的造型，从中心安装座向外延伸至轮辋轮缘位置，每根主辐条在靠近轮缘处拆分出两个支撑脚，既能够增加辐条与轮辋外圈的连接点，分散路面冲击带来的局部应力，也能在辐条之间留出足够的空隙，为制动卡钳、刹车盘预留充足的散热空间，避免连续制动时热量堆积在轮辋内部导致制动性能衰减。

从设计逻辑上看，这款轮辋在结构布局时优先考虑了载荷传递路径的合理性，中心安装座的受力通过多根辐条均匀传递到整个轮辋外圈，辐条的截面采用渐变厚度设计，靠近中心座的位置厚度更大，能够承受更大的扭矩输入，靠近轮缘的位置适当减薄，在保证结构强度的前提下降低整体重量，减少簧下质量，提升悬架的响应速度与行驶平顺性。轮辋的安装面做了平整化处理，能够与轮毂轴承的安装端面完全贴合，螺栓孔位置预留了足够的沉台深度，保证轮毂螺栓安装后不会突出轮辋表面，同时也避免螺栓承受额外的剪切力。轮辋的气门嘴安装孔设置在轮辐之间的凹陷位置，既不影响整体外观，也方便后续充气操作，同时避开了辐条的应力集中区域，不会因为开孔降低整体结构强度。

在安装边界的匹配上，这款轮辋的偏距设计按照常规前置前驱乘用车的轮距要求设定，能够保证轮胎安装后与翼子板、悬架摆臂之间留有足够的间隙，满载颠簸时不会出现轮胎剐蹭车身内衬的问题。轮辋的内侧预留了平衡块的安装位置，既支持传统的卡扣式平衡块，也能适配粘贴式平衡块，满足动平衡校正的操作需求。辐条的背面做了圆弧过渡处理，没有尖锐的棱角，既能够减少应力集中点，提升轮辋的抗疲劳强度，也能在安装拆卸轮胎时避免操作工人被划伤。轮辋表面的造型曲面做了连续顺滑处理，没有突兀的折角，既能够降低行驶时的风阻，也方便后续的表面喷涂、抛光等工艺处理，满足不同外观配色的加工需求。

从实际使用场景出发，这款轮辋适配常规的民用乘用车轮胎，能够满足城市道路、高速铺装路面的日常行驶需求，结构设计上兼顾了日常使用的强度要求与轻量化需求，多辐条的结构也能在出现轻微剐蹭时避免单根辐条断裂导致的安全风险，分叉式的辐条间隙能够保证制动系统的散热效率，在长下坡连续制动的场景下也能维持制动系统的工作温度稳定。中心孔与螺栓孔的位置精度按照量产车的装配公差要求设计，能够保证安装后的同轴度，减少高速行驶时的振动问题，轮缘的结构尺寸符合轮胎安装的行业标准，不需要额外改装就能直接适配对应规格的民用子午线轮胎，更换维护的通用性较强。
