机械设备用三辐式手动操控手轮结构

在工业管路系统、中小型通用加工设备、试验台架的手动操作工位上，这类三辐式手轮是非常常见的手动操控执行部件，核心作用是把操作人员手部施加的圆周力矩，平稳传递到阀杆、设备调节轴、传动丝杆等被驱动构件上，实现开度调节、位置锁定、行程微调这类需要人工介入确认的操作动作。和直柄式调节手柄相比，环形轮缘的设计能让操作人员在任意角度都能找到施力位置，不需要反复调整手部握持姿态，尤其是在需要连续转动多圈的操作场景下，比如截止阀全开全关操作、机床工作台进给微调，环形轮缘的操作流畅度要远高于直柄结构。

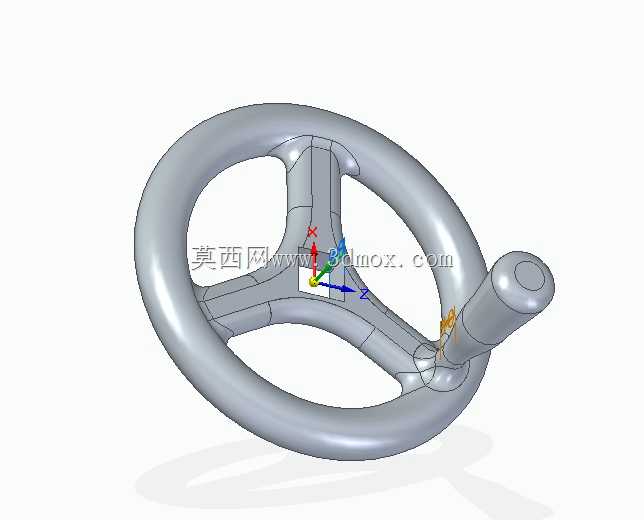

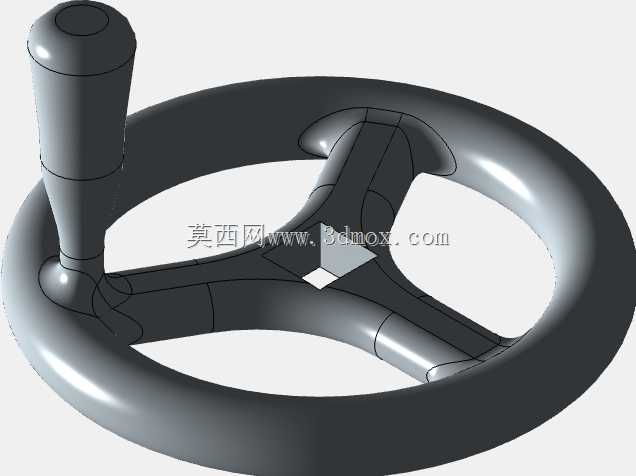

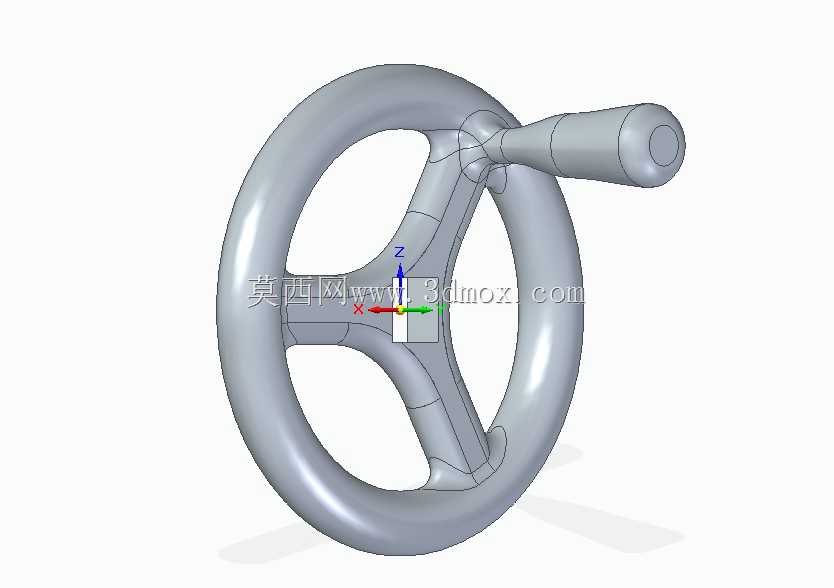

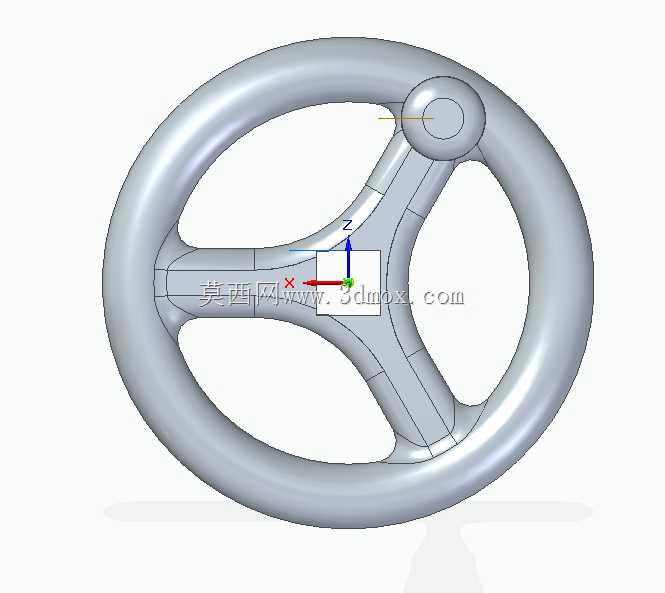

从结构设计逻辑来看，这款手轮采用三辐条连接中心轮毂与外圈轮缘的布局，并非随意选择的结构形式：三辐条在圆周方向呈120度均匀分布，相比两辐条结构，在同等材料用量下抗扭刚度更高，转动时的受力变形量更小，不会因为单侧施力出现轮缘偏摆的问题；相比四辐条结构，三辐条的结构重量更轻，铸件或者机加工过程中的材料损耗更低，同时辐条之间的镂空区域更大，操作人员在需要快速转动手轮时，可以将手指穿入镂空区域勾住辐条施力，操作便利性更强。中心轮毂位置设计有与驱动轴配合的安装孔位，孔位周边做了局部加厚处理，因为手轮工作时所有的扭矩都要通过轮毂与轴的配合面传递，加厚处理可以避免长期承受交变扭矩时轮毂出现开裂、键槽挤压变形的问题。轮缘外侧做了圆弧过渡处理，没有尖锐棱角，操作人员握持时手掌贴合度更好，长时间操作也不会出现硌手的问题；轮缘侧方延伸出的圆柱形握持手柄，是为大扭矩操作场景设计的，当需要施加较大力矩来关紧阀门或者锁紧设备机构时，操作人员可以握住这个侧置手柄发力，力臂长度比直接握持轮缘更长，相同手部力量下能输出更大的驱动扭矩，同时这个手柄的位置做了圆滑过渡，转动时不会和周边的设备护罩、管路接头发生干涉。

在安装边界的考量上，这类手轮的设计需要匹配不同场景的安装空间要求：轮缘的外径尺寸根据所需操作扭矩的大小做了对应匹配，小通径管路阀门用的手轮外径通常在100mm到160mm之间，适合安装在空间紧凑的仪表管路旁；大口径截止阀、大型设备调节机构用的手轮外径可以做到300mm以上，满足大扭矩输出的需求。中心轮毂的安装孔可以根据被驱动轴的直径做适配调整，配合平键、方榫或者锁紧螺钉实现与轴的周向固定，避免转动时出现打滑空转的问题。手轮的轴向安装尺寸也做了严格控制，轮毂的突出高度不会过大，避免手轮安装后在轴向占用过多空间，影响周边其他部件的布置。

从实际使用的工况适配角度，这类手轮的结构设计充分考虑了工业场景的耐用性要求：整体结构没有薄壁易损部位，即使在有轻微磕碰的车间环境下，也不容易出现变形损坏；表面的圆弧过渡设计不容易积灰积油，日常维护时擦拭清理非常方便；辐条与轮缘、轮毂的连接位置都做了圆角过渡，避免应力集中，在频繁正反转操作的工况下，连接位置不会出现疲劳断裂的问题。在设备选型配套时，设计人员只需要根据所需的操作扭矩、安装轴的尺寸、周边安装空间的大小，选择对应规格的手轮即可，不需要再做额外的结构修改，这类标准化的手动操控部件，能大幅降低设备设计过程中非标零件的设计工作量，同时成熟的结构形式也能减少后期使用过程中的故障概率。在三维建模过程中，这类手轮的模型需要准确还原轮缘的截面形状、辐条的分布角度、轮毂的安装尺寸以及侧置手柄的位置，确保模型导入装配体后，能准确验证手轮转动时与周边部件的干涉情况，避免实际加工装配后出现手轮转动卡滞、握持空间不足的问题。
