方形拼接式金属型材支撑框架结构

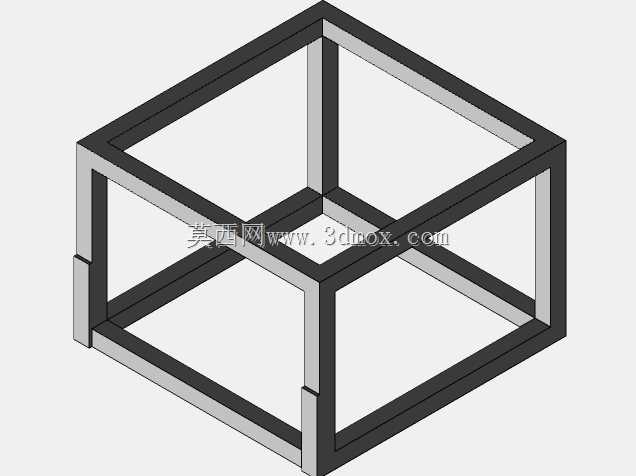

　　这类方形拼接框架在工业现场的应用覆盖范围极广，小到实验室检测设备的承载机架、生产线旁的物料中转放置架，大到自动化设备的外围防护支撑、小型工装的主体承载结构，都能见到同类型结构的身影。不同于焊接成型的固定框架，这种采用型材拼接的结构在实际使用中具备极强的适配性，不需要专门的焊接工装就能完成组装，后期调整结构尺寸、拓展安装点位时，只需要拆解对应位置的连接件就能完成改动，不会像焊接架那样改动时需要切割、重新焊接，破坏原有表面防腐层。从结构设计逻辑来看，整个框架采用等截面型材搭建上下两个方形闭合边框，四个角位通过竖向型材连接形成立体的六面通透结构，这种结构的受力传递路径非常清晰，竖向载荷会通过竖向型材均匀传递到下方的四个支撑脚，水平方向的侧向力会通过上下闭合的方形边框形成的刚性回路抵消，不会出现单根型材受力过载变形的问题。设计时特意将型材的拼接位置设置在框架的角部应力集中区域，利用角部的双向约束提升拼接节点的抗扭能力，避免节点在受侧向冲击时出现松脱。

　　在实际选型使用时，需要先明确框架的承载需求，如果是用来放置轻型检测仪器、小型物料箱，选用常规壁厚的型材就能满足承重要求，安装边界只需要预留出型材本身的截面宽度，四个支撑脚的安装孔位可以根据现场的固定地面调整，不需要提前预埋复杂的固定结构；如果是用来承载较重的工业设备、作为设备的主体机架，就需要在上下边框的中间位置增加横向加强型材，提升整个框架的平面抗弯能力，避免放置设备后框架中部出现下挠变形。这类框架的安装适配性很强，侧面的通透结构可以方便后期安装设备面板、电气安装板、管线走线槽，不需要额外在框架上焊接安装座，只需要利用型材本身的安装槽就能固定各类附件。

　　在设备运维阶段，这种通透式框架不会遮挡设备内部的操作空间，检修人员可以从任意侧面接触到框架内部安装的设备部件，不像封闭式柜体结构那样需要拆卸大面积的护板才能开展检修作业。从结构稳定性角度考虑，设计时将上下边框的型材截面保持一致，竖向型材的截面尺寸与边框型材匹配，整个框架的重心落在四个支撑脚围成的方形区域中心位置，即使放置的设备重心有小幅偏移，也不会出现框架倾翻的风险。如果现场使用场景有移动需求，只需要在四个支撑脚位置安装脚轮，就能将固定框架转变为可移动的设备周转架，不需要改动主体结构。

　　在对接不同的安装场景时，框架的外形尺寸可以根据实际放置空间调整，长宽高三个方向的尺寸都可以通过改变型材的下料长度来适配，不需要重新开模制作专用构件，这也是这类拼接框架在小批量设备制作、现场临时工装搭建场景中被广泛使用的核心原因。实际装配过程中，只需要常规的内六角扳手就能完成整个框架的组装，不需要专用的焊接设备、校准工装，普通的装配人员就能完成高精度的结构组装，组装完成后的框架整体形位公差可以控制在很小的范围内，能够满足大部分工业设备对安装基准面的精度要求。框架表面的型材自带防腐涂层，组装完成后不需要额外做喷漆、镀锌等表面处理，就能直接在常规工业车间环境下使用，后期如果出现单根型材变形损坏，只需要更换对应长度的型材就能完成维修，维护成本远低于焊接成型的一体式框架。
