轮毂齿轮马达法兰式连接端结构设计

在流体控制、工业传动以及小型动力集成的设备场景里，轮毂齿轮马达的连接端结构直接决定了动力输出的同轴精度、安装可靠性以及长期运行的抗振表现，这次呈现的法兰式连接端结构，就是针对这类集成式动力单元的安装对接需求做的结构设计。很多现场做设备改造或者小型动力单元集成的工程师都遇到过这类问题：齿轮马达和阀块、执行机构对接的时候，如果连接端没有做定位止口，仅靠螺栓拉紧，运行一段时间后受径向载荷影响很容易出现同轴度偏移，轻则导致密封面渗漏、齿轮啮合异响，重则直接打齿或者输出轴断裂，这个结构的设计初衷就是从安装根源上规避这类问题。

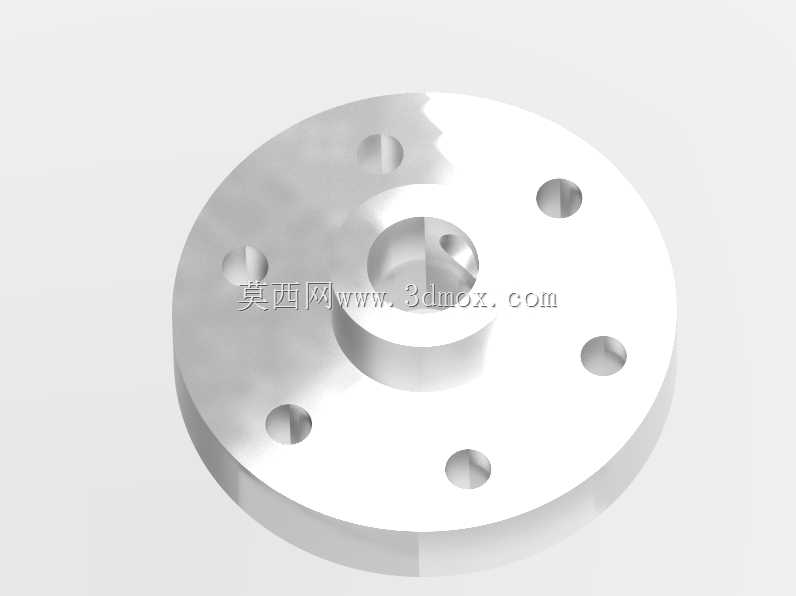

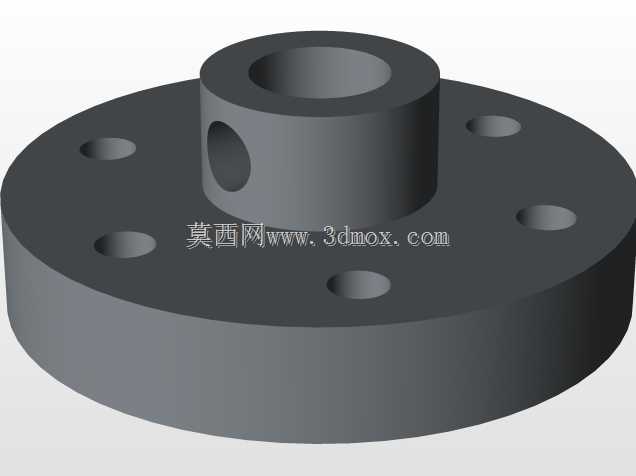

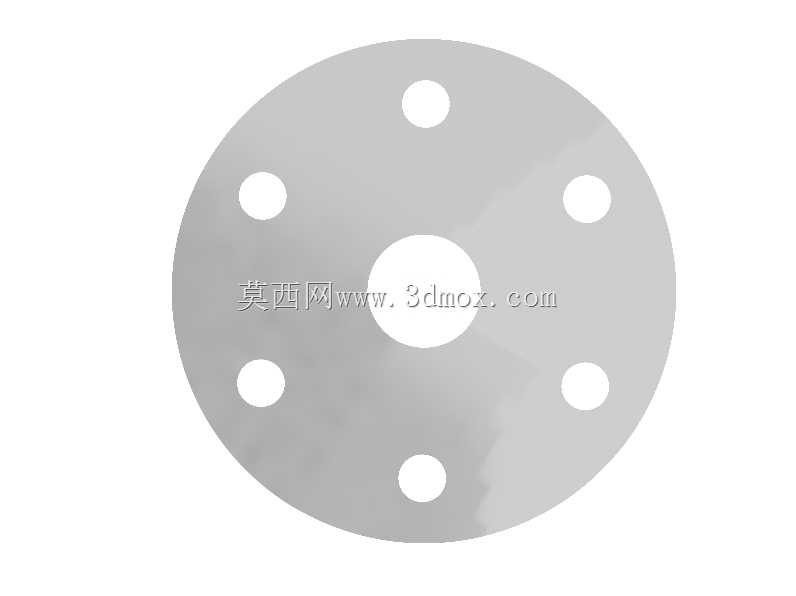

从结构本身来看，整个连接端采用圆盘式法兰主体，中心位置做了凸起的定位止口，这个止口的外径公差是按照h7级精度设计的，和对接部件的安装孔做间隙配合，安装的时候可以直接卡入对接位，不需要反复调整同轴度，现场装配的时候能省不少找正的时间。法兰盘面上均匀分布了6个沉头安装孔，孔位的分度圆直径是经过受力核算的，每个孔的位置都避开了内部齿轮传动的腔体壁厚，不会因为打孔导致壳体强度不足，沉孔的深度刚好可以把内六角螺栓的头部完全埋入，安装后法兰端面没有凸起结构，在一些安装空间紧凑、周边有运动部件的场景里，不会出现结构干涉的问题。

很多人做这类法兰结构的时候容易忽略端面的平面度要求，这个设计里法兰对接面的平面度公差控制在0.02mm以内，表面粗糙度做到Ra1.6，和对接部件贴合的时候不需要额外加太厚的密封垫片，仅用0.5mm的耐油橡胶垫或者密封胶就能实现可靠密封，避免阀块或者传动腔体内的压力介质从连接面渗漏。中心的输出轴安装孔做了键槽结构，键槽的对称度公差按照8级精度控制，和输出轴配合的时候可以稳定传递额定扭矩，不会因为反复正反转出现键槽磨损、滚键的问题。

从安装边界来看，整个法兰盘的外径尺寸适配常规的小功率轮毂齿轮马达安装规格，轴向凸起的止口高度控制在8mm，既保证了足够的定位配合长度，不会因为配合长度太短导致定位失效，又不会因为止口过长占用过多的轴向安装空间，对于一些安装腔深度有限的集成阀组、小型执行机构来说，这个尺寸边界刚好能适配大部分通用安装场景。法兰背面和马达壳体衔接的位置做了R2的过渡圆角，避免直角衔接处的应力集中，在设备承受冲击载荷或者振动的时候，不会在衔接位置出现应力断裂的问题。

实际应用里，这类结构的连接端除了用在阀块集成的轮毂齿轮马达上，也可以适配小型液压马达、低压减速电机的输出端连接，不管是和流体阀块集成做动力控制单元，还是和传动滚筒、小型执行机构对接做动力输出，这个结构的安装尺寸都能兼容大部分通用配件，不需要额外做转接法兰。设计的时候也考虑了加工工艺性，整个法兰结构除了中心孔和键槽需要铣削加工，其余端面和外圆都可以通过车削一次装夹完成，孔位加工用普通钻模就能保证位置精度，不需要复杂的工装夹具，不管是小批量样机试制还是批量生产，加工成本都能控制在合理范围内。

很多新手工程师做这类连接结构的时候，要么把法兰盘做的过厚导致整体重量增加，要么把孔位设计的太靠近外圆导致螺栓安装的时候扳手空间不足，这个结构里每个安装孔中心到法兰外圆的距离都预留了足够的扳手操作空间，用标准内六角扳手就可以直接完成螺栓锁紧，不需要特殊工具，后期现场维护拆卸的时候也很方便。另外法兰盘上的安装孔做了稍大的间隙设计，允许对接的时候有微小的位置调整量，就算对接部件的孔位有小范围的加工误差，也能顺利完成安装，不会因为孔位公差累积导致装不上的问题。
