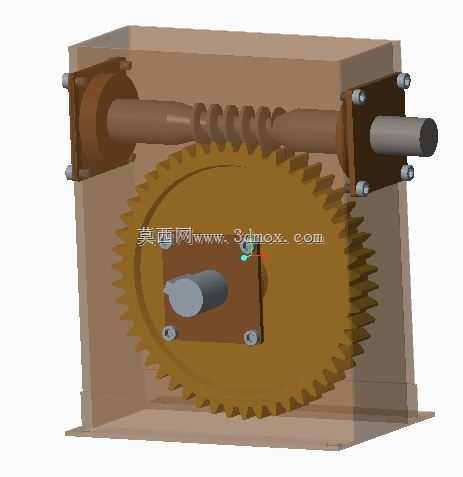

40比1蜗轮蜗杆变速传动箱体结构

　　在中小功率传动的工业场景里，这类蜗轮蜗杆结构的箱体常出现在输送线驱动端、小型工装回转机构、阀门驱动装置这类需要大减速比、低转速输出的工位上，和直齿圆柱齿轮减速结构比，它单级就能实现40:1的传动比，不需要多级齿轮啮合来凑减速比，整体结构更紧凑，轴向布置空间更小，很适合安装位置局促、对输出扭矩要求高但输入转速不高的场合。做这个箱体结构设计的时候，首先要考虑的是蜗轮副的啮合间隙调整空间，箱体的剖分面位置要刚好落在蜗轮蜗杆的中心平面上，既方便装配的时候把蜗轮组件整体放进去，也能给后续的轴承预紧、啮合斑点调整留出操作余量，不会出现装完之后蜗轮偏磨、蜗杆轴向窜动超差的问题。

　　从安装边界来看，箱体的输入轴端和输出轴端的中心距是整个结构的核心尺寸基准，所有安装孔的位置度、轴承座的同轴度都要围绕这个基准来做公差约束，输入轴端一般和驱动电机的输出轴通过联轴器直连，所以轴伸长度、键槽尺寸要匹配常规Y系列小型电机的安装尺寸，不需要额外做转接法兰就能直接对接；输出轴端是空心还是实心要根据实际负载来选，这次的结构是实心轴输出，轴端的键槽采用普通平键联结，能承受的额定扭矩覆盖常规小型输送、回转工位的负载需求，不会出现键侧压溃的问题。

　　箱体的壁厚设计要兼顾刚性和减重，轴承座位置做了局部加厚处理，避免螺栓拧紧的时候轴承孔出现微变形，影响蜗轮副的啮合精度；箱体上的油位观察孔、放油孔、透气塞的位置都做了预留，加油的时候油位刚好能浸没蜗轮齿宽的三分之一，既保证啮合面有足够的润滑油润滑，不会出现干磨，也不会因为油位太高导致搅油损失过大、油温升太快。实际应用的时候，这类箱体的安装脚是和箱体一体铸造成型的，安装孔的孔距做了标准化设计，能直接固定在常规的型材机架或者设备安装底板上，不需要额外做安装转接板；箱体的剖分面之间涂密封胶加定位销，既能保证装配的时候上下箱体的位置精度，也能防止运行的时候润滑油从结合面渗漏。

　　和普通齿轮减速箱比，蜗轮蜗杆结构的反向自锁特性是很实用的点，在一些倾斜输送、升降类的工位上，断电的时候输出轴不会因为负载自重出现反转，能省掉额外的制动机构，不过设计的时候要注意，这种自锁只有在蜗杆导程角小于当量摩擦角的时候才有效，所以选型的时候要结合实际工况的负载倾角、摩擦系数来核算，不能完全依赖自锁特性做安全防护。做三维建模的时候，箱体内部的型腔要留出足够的散热空间，筋板的布置既要增加箱体的刚性，也要兼顾散热面积，连续运行的时候箱体表面的温度不会超过润滑油的允许工作温度，避免润滑油过早氧化失效；轴承的选型要考虑轴向力和径向力的共同作用，蜗杆端用一对角接触球轴承背对背安装，能承受蜗杆传动产生的轴向分力，蜗轮端用深沟球轴承加推力轴承的组合，承受蜗轮输出时候的径向负载和轴向窜动力。很多现场安装的时候容易忽略的点是输入轴和电机轴的同轴度调整，哪怕箱体本身的加工精度够，如果安装的时候联轴器的同轴度超差，运行不了多久就会出现轴承发热、油封漏油的问题，所以建模的时候特意把输入轴端的轴伸长度做的比常规尺寸短一点，给联轴器的调整留出足够的轴向窜动间隙，也方便现场安装的时候找正。另外箱体上的吊环孔位置做了对称布置，整箱装配完之后起吊的时候能保持水平，不会出现倾斜导致内部零件移位，也方便现场的安装转运。
