多工位多孔连接调节阀块结构

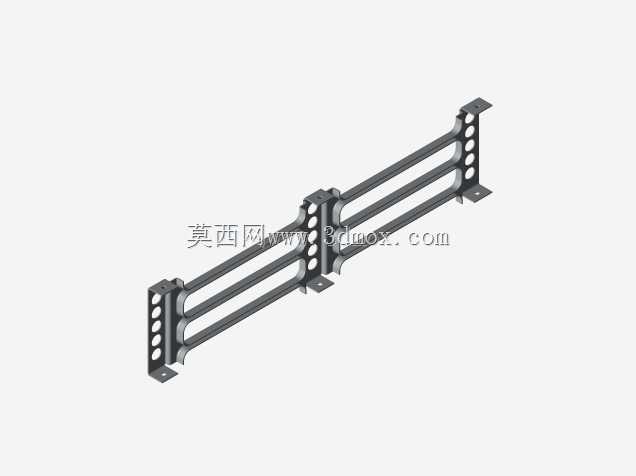

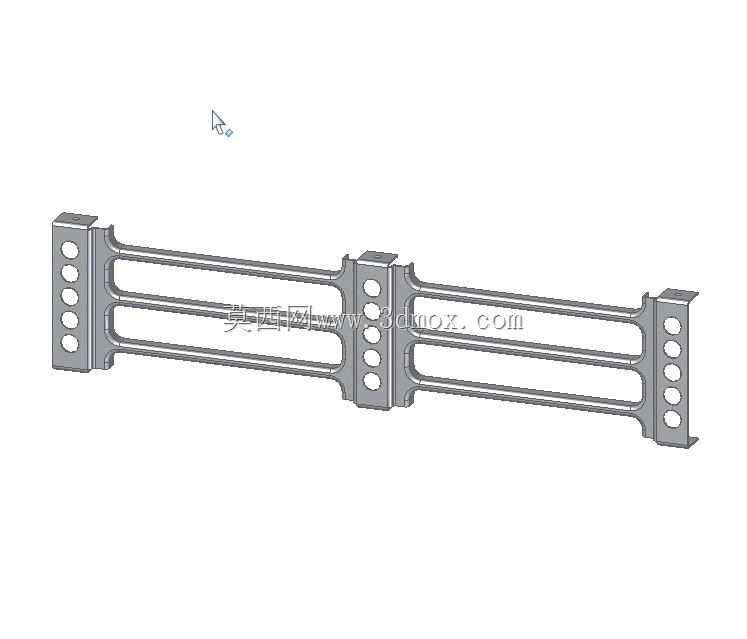

　　在流体控制管路系统的阀组集成设计中，这类长条形多孔连接调节构件是阀块组里承担多通路并行导流、安装位距适配的核心结构件，日常多应用在液压阀组集成安装、工艺管路阀组排布、流体分配单元的工位拓展场景中，能在有限的安装空间内实现多组流体通路的并行固定与间距调节，避免多管路独立排布带来的走线混乱、安装位冲突问题。从结构设计逻辑来看，构件整体采用等截面长杆式框架构型，主体由三道平行的纵向连接肋构成核心受力骨架，肋条之间预留均匀的镂空间隙，一方面可以大幅降低构件自身重量，减少阀组整体的安装负载，另一方面镂空区域能为流体管路的走线、接头的安装操作预留足够的操作空间，避免安装时工具与构件本体发生干涉。构件沿长度方向均匀分布三组带安装孔的连接座，每组连接座上沿竖向排布6个等直径的通孔，孔位的中心距严格匹配标准阀类元件的安装孔距公差要求，安装时可根据实际阀组的工位数量、元件排布间距，选择对应位置的连接座完成阀件的固定，无需额外加工转接板，能适配不同长度规格的阀组安装需求。两端的连接座端面做了铣平加工，保证与端部固定座、管路端板的贴合面平面度满足密封要求，避免连接后出现间隙导致的流体泄漏或者安装松动问题。

　　纵向连接肋的截面采用矩形带圆角的构型，圆角过渡可以消除应力集中点，避免在长期受管路振动、流体压力脉动载荷时出现肋条根部断裂的问题，同时肋条的厚度经过强度校核，在满足阀件安装承重、管路侧向力承载要求的前提下，尽可能减小壁厚，控制整体重量。从安装边界来看，构件的总长度适配常规三工位阀组的安装间距，宽度方向的尺寸控制在标准阀组安装槽的宽度范围内，安装时可直接嵌入阀组的安装导轨槽内，两端通过螺栓与阀组端板固定，不需要额外设计定制安装支架，能直接替换同规格的老旧阀块连接构件，降低现场改造的配件适配成本。

　　连接座上的通孔采用铰孔加工工艺，孔壁的表面粗糙度满足螺栓穿装的配合要求，安装时螺栓穿过通孔后可直接与阀件上的螺纹孔锁紧，不需要额外加装衬套，减少装配环节的零件数量。在实际工况使用中，这类构件不仅承担阀件的物理固定作用，还能通过自身的刚性结构抵消管路内流体压力波动带来的阀件位移，保证多组阀件之间的同轴度、位置度始终维持在设计公差范围内，避免因阀件偏移导致的阀芯卡滞、管路接头密封失效问题。设计过程中针对构件的受力变形量做了仿真验证，在额定安装负载、最大流体脉动冲击载荷下，构件的最大变形量控制在0.02mm以内，完全满足阀类元件对安装基准的精度要求，不会因为构件变形影响阀件的正常动作。

　　另外，构件表面做了均匀的氧化处理，能适应工业现场的潮湿、轻度腐蚀环境，避免长期使用后出现锈蚀导致的螺栓拆卸困难、构件强度下降问题。在阀组装配环节，这类标准化的连接构件可以大幅缩短装配周期，装配工人不需要根据现场阀件排布临时切割、加工连接型材，直接选用对应长度规格的构件即可完成组装，同时后期维护更换阀件时，只需要松开对应连接座上的螺栓即可完成单个阀件的拆卸，不需要拆解整个阀组框架，降低维护的操作难度与时间成本。对于多通路并行的流体控制系统而言，这类连接调节构件的精度直接影响整个阀组的运行稳定性，孔位的位置度误差控制在±0.05mm以内，保证阀件安装后流道的对中精度，减少流体在流道接口处的压力损失与紊流现象，提升整个流体控制系统的运行效率。
