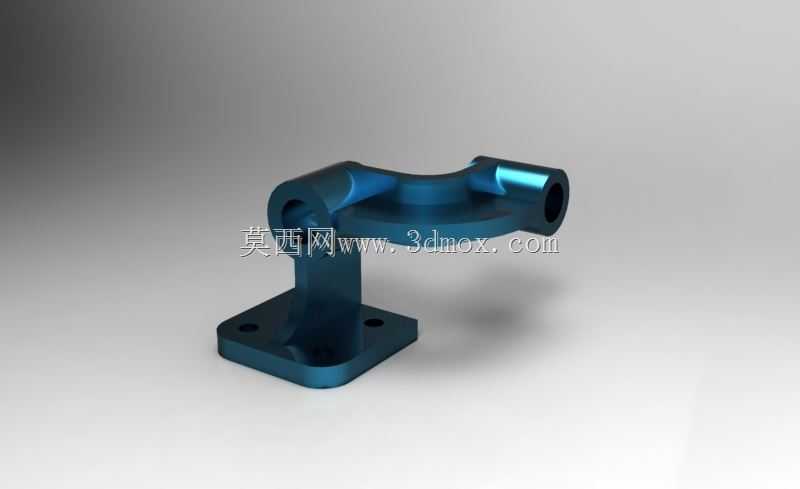

阀门用带底座弯通连接支座结构

　　这款带安装底座的弯通式连接支座，主要应用在工业管路系统的阀门配套安装场景中，承担管路转角处的介质导流、部件承载与位置固定作用，常见于化工流体输送、水处理管路、中小型液压动力回路的阀组集成区域，用来替代传统的多段管件拼接加独立支撑的安装方案，减少管路转角处的泄漏点数量，同时压缩阀组的整体安装空间。从实际使用场景来看，这类构件通常安装在阀组的转角接驳位置，一端对接水平走向的管路端口，另一端对接垂直方向的阀门或执行器接口，底部的方形法兰底座直接固定在设备安装面或者预制的管廊支架上，不需要额外加装支撑角件就能承受管路内流体压力带来的轴向与径向载荷，也能抵消管路运行过程中产生的小幅振动，避免接口位置因为长期应力集中出现密封失效的问题。

　　在功能设计上，构件的上部弯通腔体做了等径过渡处理，转角位置采用大圆弧流道设计，没有直角突变的结构，流体经过时不会产生明显的紊流与压损，能够降低介质流动过程中对内壁的冲刷磨损，延长部件的实际使用寿命；两侧的连接端口采用标准的同轴圆柱接口，加工时严格保证两端轴线的垂直度公差，对接管路或者阀门时不会出现别劲的情况，密封面的贴合度能够满足常规中低压管路的密封要求。底部的安装底座设置了两个对称的螺栓过孔，孔位间距按照通用的阀组安装标准设计，能够适配市面上多数常规规格的安装支架螺孔位置，安装时不需要现场重新配打孔位；底座与上部弯通主体之间采用渐变式的加强筋过渡，没有应力集中的尖角结构，在承受侧向载荷时，应力能够顺着过渡面均匀分散到底座的整个安装平面，不会出现根部断裂的问题。

　　设计过程中首先确定的是两端接口的中心距与安装底座的高度参数，这两个尺寸直接决定了整个阀组的安装边界：上部弯通的水平接口中心到底座安装面的垂直高度，需要匹配对应规格阀门的操作手柄最低高度，避免安装后手柄转动时与安装面产生干涉；水平接口与垂直接口的中心距，需要预留出法兰连接时螺栓的操作空间，保证紧固螺栓时工具能够正常伸入，不会被相邻的管路部件阻挡。外形轮廓上，整个构件没有多余的外凸结构，所有棱边都做了小圆角处理，一方面是铸造或者机加工过程中便于脱模、减少应力集中，另一方面安装在紧凑的阀组箱内部时，不会划伤相邻的线缆或者密封软管。

　　从安装边界来看，底座的外形尺寸小于上部弯通的最大投影轮廓，安装时固定螺栓可以从底座上方直接穿入安装孔，不需要在安装面下方预留螺母操作空间，适合在封闭的设备腔体内进行安装作业；弯通部分的最大外径控制在接口通径的1.5倍以内，相邻管路并排安装时，最小中心距只需要比构件最大外径大10mm就能满足安装要求，能够有效提升阀组的集成度。在实际选型适配时，需要注意接口的通径尺寸要匹配对接管路的内径，底座的螺栓孔间距要对应安装面的预留孔位，同时构件的材质耐压等级要满足管路系统的最高工作压力要求，避免运行过程中出现变形或者泄漏。这类一体式的弯通支座相比传统的弯头加支架的组合结构，减少了两个密封连接点，安装时的零件数量更少，装配效率更高，长期运行的可靠性也更有优势，尤其适合空间紧凑、维护频次较低的工业阀组场景使用。
