管道夹持用手动虎钳结构设计

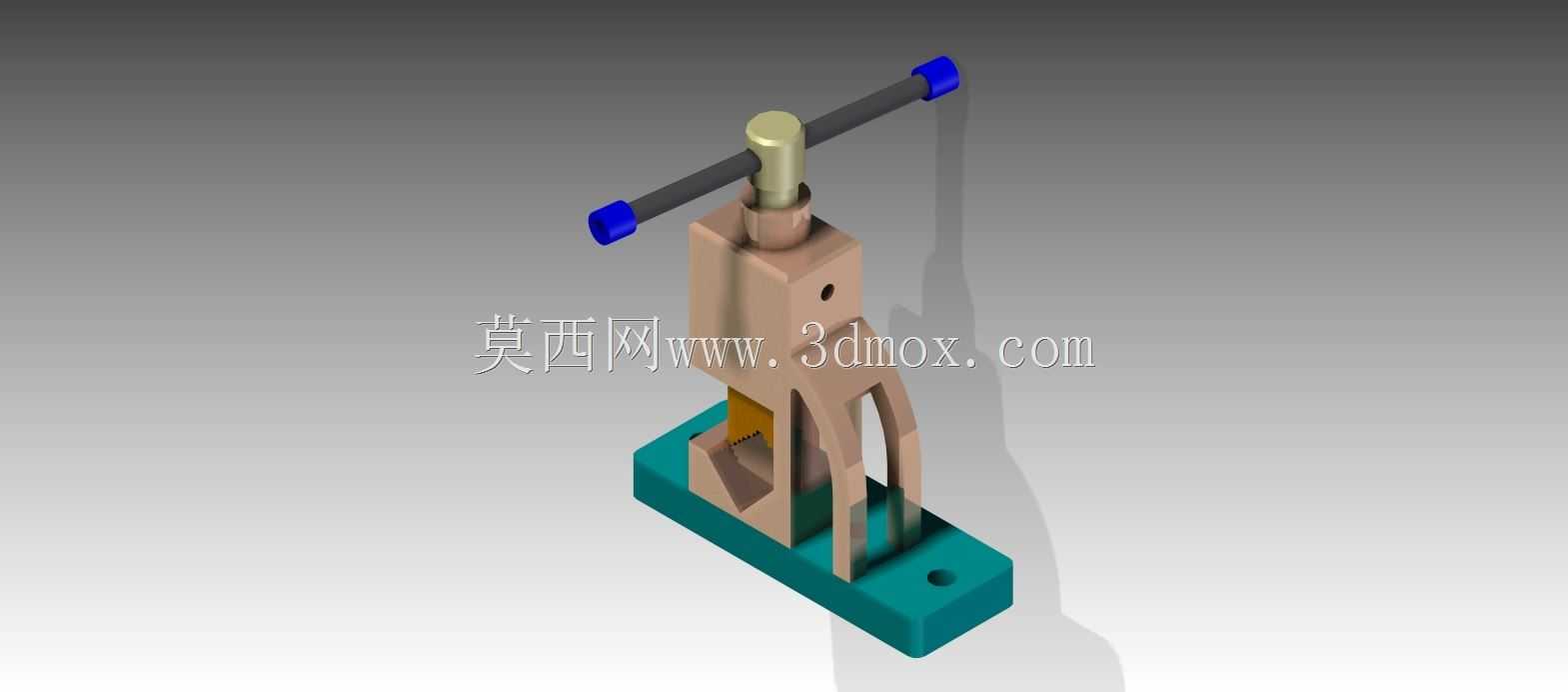

　　在管道预制加工、现场管线维修、小型管件装配的作业场景里，这类手动管道虎钳是工位上离不开的基础工装，和普通平口虎钳的定位逻辑不同，它的核心作用是牢牢抱紧圆柱形管件，避免锯切、套丝、坡口打磨、管件对接焊接时工件出现周向转动或者轴向窜动，保证加工精度和作业安全。从结构设计逻辑来看，整个组件采用立式螺杆下压的施力结构，顶部的T型操作杆通过力臂放大原理，操作人员不需要借助额外加力杆，单手就能输出足够的夹紧力，螺杆下端和压块做了防转分离设计，下压过程中压块不会跟着螺杆转动，避免和管件表面产生滑动摩擦刮伤管材外壁，尤其是针对薄壁铜管、不锈钢管这类对表面防护要求高的管件，这种结构能有效减少装夹损伤。

　　底座采用整体式矩形安装板设计，板上预留两个对称的安装通孔，安装时可以通过T型螺栓直接固定在钳工工作台、移动作业台或者预制场的工装平台上，安装边界适配常规钳工台的T型槽间距，不需要额外做转接板就能完成固定，底座和钳身主体采用一体式铸造结构的设计思路，保证整体刚性，夹紧大管径厚壁钢管的时候不会出现钳身变形或者底座翘曲的问题。钳身的夹持型腔做了适配圆管的V型定位结构，和上方的压块配合形成三点抱紧的受力状态，不管是小口径的仪表导压管，还是中等口径的工艺管线，都能自动对中，不需要操作人员反复调整管件位置就能保证装夹同轴度，这一点在批量套丝作业时能大幅减少辅助装夹时间。

　　和常见的台虎钳相比，这款管道虎钳的钳口开口行程专门针对管件作业做了优化，不会出现平口钳夹圆管接触面积小、容易打滑的问题，压块的下表面也做了和V型腔对应的圆弧适配结构，接触面积比普通平口钳大60%以上，夹紧时的压强分布更均匀，不会把薄壁管件夹变形。在实际使用场景中，不管是维修车间里的日常管线改道作业，还是安装现场的临时管道加工点，甚至是野外作业的移动工位点，这种结构的虎钳都能快速部署，不需要配套气源或者电源，纯手动操作就能满足装夹需求，维护也非常简单，只需要定期给螺杆传动部分涂抹润滑脂，清理钳口位置的金属切屑和锈迹，就能长期保持稳定的夹紧性能。设计过程中特意把受力集中的钳身立柱部分做了加厚处理，螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，频繁夹紧松开的作业工况下使用寿命更长，不会出现螺纹滑牙导致夹紧失效的问题。操作杆的两端做了防滑的端帽设计，操作人员施力的时候不会出现手打滑的情况，即使手上沾了切削液或者油污，也能稳定转动螺杆完成夹紧和松脱动作。整个组件的装配关系没有复杂的传动链，所有零件都是常见的机械加工件，后期如果出现易损件磨损，现场维修人员不需要专用工具就能完成更换，不需要整台报废替换，大幅降低了长期使用的维护成本。

　　在管件焊接对位的场景中，这种虎钳的固定稳定性可以保证两根对接管件的同轴度误差控制在作业要求范围内，减少焊接错边量，提升焊口的成型质量；在管道套丝作业时，稳定的装夹能避免板牙受力不均导致的螺纹偏斜、烂牙等问题，提升套丝的合格率；哪怕是对管件进行打磨、切割作业，牢固的装夹也能避免工件飞出造成安全隐患。从安装尺寸来看，底座的安装孔距适配大多数标准钳工台的安装位，不需要对现有工作台进行二次加工就能直接安装替换，整体高度符合人工作业的操作高度，操作人员站在工位前操作时手臂处于自然施力的角度，长时间作业也不容易产生疲劳。钳身的V型夹持面没有做复杂的齿纹设计，而是采用了适中的粗糙度处理，既能保证足够的摩擦力防止管件转动，又不会在管件表面留下过深的咬痕，对于表面质量要求高的装饰性管道、洁净管道，也能满足装夹防护要求。
