对开式螺栓压紧水管固定支承座结构

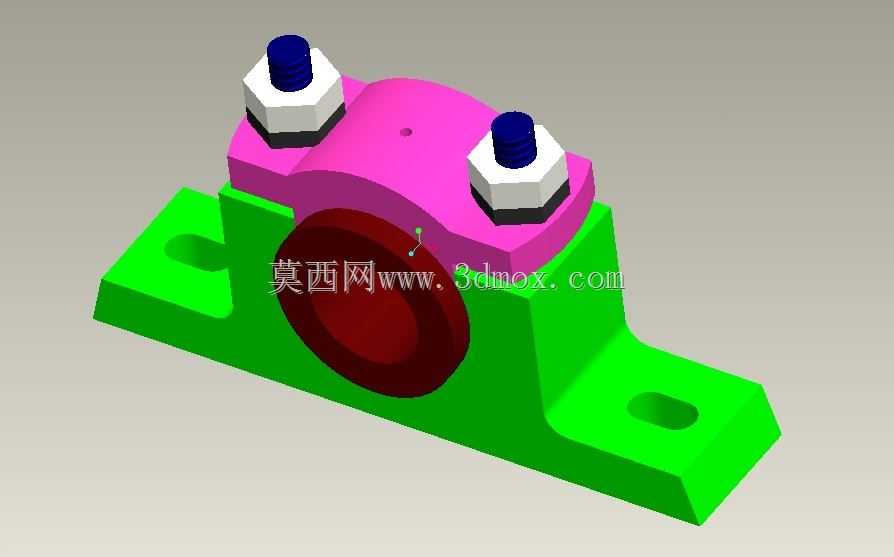

　　在工业流体管路布设场景里，这类支承结构常出现在仪表配套管路、小型液压站冷却水回路、车间低压输水支管的布设环节，主要承担穿装水管的径向定位、承重支承以及振动缓冲作用，避免管路在流体脉动、设备运行连带振动的工况下出现窜动、接口松脱的问题。区别于一体式焊接管座，这种对开式的结构设计不需要在管路布设时提前串装座体，可在现有管路上直接加装固定，大幅降低后期管路改造、维护更换的操作难度，尤其适合空间局促、管路排布密集的阀组安装区域。从结构功能来看，上下两个对开的抱合弧面是核心的受力部位，加工时需要保证弧面的同轴度以及表面粗糙度，避免抱紧时出现局部应力集中压伤管壁，或是间隙过大导致抱紧力不足出现管路滑动。上部压盖的两个螺栓通孔采用沉孔设计，既可以容纳六角螺母的安装空间，避免螺母突出压盖表面干涉周边部件，也能在拧紧螺栓时给螺母提供周向限位，不需要额外使用扳手固定螺母即可完成拧紧操作，提升现场安装的效率。下部的底座采用两侧延伸的带安装孔支脚结构，两个支脚的安装孔为长圆形设计，允许安装时在一定范围内调整固定位置，抵消安装基面的孔位加工误差，不需要对安装基面进行二次扩孔修正。底座与上部压盖的贴合面采用平面加工，保证螺栓压紧时两部分能够完全贴合，让抱紧力均匀分布在整个弧面接触区域，避免出现局部翘起导致的抱紧失效。

　　设计过程中，首先需要根据适配水管的外径确定抱合弧面的直径尺寸，弧面与水管外径的配合间隙控制在0.1到0.2毫米之间，既保证安装时能够顺利扣合在水管外壁，也能在螺栓拧紧后让弧面与管壁充分接触。螺栓的规格选择需要根据管路的承重以及振动量级确定，常规低压输水场景下选用M8规格的六角螺栓即可提供足够的压紧力，螺栓的有效旋合长度需要保证拧紧后螺母能够露出两到三个螺距，避免出现螺纹啮合长度不足导致的滑牙问题。安装边界方面，底座的两个支脚安装孔中心距需要匹配常用的阀块安装基面孔位规格，支脚的厚度需要满足承重时的抗弯强度要求，避免螺栓拧紧后支脚出现弯曲变形。

　　整个结构的外形轮廓需要控制在紧凑的尺寸范围内，上部压盖的最高点不超过螺栓头部的顶端，两侧支脚的外边缘不超出安装基面的允许范围，保证在密集排布的阀组区域不会和相邻的管路、阀件产生干涉。实际应用中，这类支承座通常和截止阀、节流阀等小型阀件配套使用，安装在阀件的进出水端附近，给靠近阀件的管路段提供稳定支承，减少阀件接口处的管路弯矩，避免长期受力导致的阀件接口密封失效。结构的材质选择根据输送介质的不同有所区分，普通清水回路可以采用普通碳钢做表面防锈处理，有弱腐蚀性的流体管路则可以采用不锈钢或是工程塑料材质加工，对应的螺栓紧固件也需要匹配材质强度以及防腐要求。

　　建模过程中需要重点关注上下对合面的配合公差、螺栓孔的位置度以及弧面的轮廓度，这些尺寸直接影响最终的装配效果以及使用性能，比如螺栓孔的位置度偏差过大，会导致上下两部分扣合时出现错位，弧面无法完整贴合管壁，抱紧力达不到设计要求。另外压盖顶部的小型工艺孔是加工时的定位基准孔，用于弧面铣削加工时的装夹定位，也可以作为后期安装时的润滑注油孔，在需要频繁拆装的场景下，可以通过这个孔注入少量润滑剂，避免长期使用后压盖和管壁锈死无法拆卸。底座的底部平面需要保证平面度要求，安装时可以根据基面的平整度添加薄垫片调整高度，保证抱合的弧面中心和管路中心处于同轴位置，避免出现别劲的情况。
