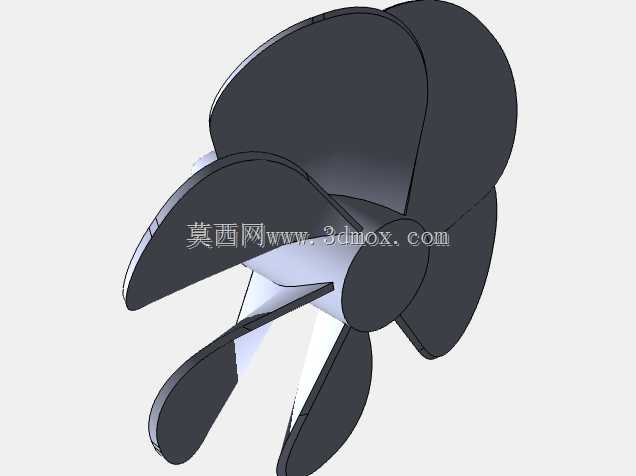

船用五叶螺旋桨三维结构设计

　　在船舶动力推进系统的设计环节中，螺旋桨是直接决定航行动力转化效率、航行稳定性与运行噪音水平的核心部件，本次呈现的五叶结构船用螺旋桨，主要适配中小型内河作业船、近岸休闲艇及小型工程作业船舶的艉轴安装需求，区别于常规三叶、四叶桨的设计取向，五叶结构的选型核心是在同等主机输出功率下，降低单片桨叶的负载占比，减少桨叶转动过程中产生的空泡效应，同时降低桨叶划过船体伴流区时的脉动压力，大幅削弱船体尾部的结构振动与水下辐射噪音，这一特性让该结构螺旋桨在对静音性有要求的作业场景、客船场景中具备更高的适配性。

　　从实际安装边界来看，该螺旋桨的桨毂采用锥孔配合平键的连接形式，可直接匹配标准船用艉轴的锥段尺寸，桨毂端面预留有锁紧螺母的安装沉台，安装时可通过液压顶推方式实现锥面的过盈配合，保证大扭矩输出下无相对滑移，避免轴系连接失效。桨叶的外形设计采用了侧斜与后掠结合的叶型轮廓，叶根位置与桨毂采用大圆角过渡，从结构力学角度看，这种过渡形式可有效降低桨叶根部的应力集中系数，在船舶进出港、急流工况下遭遇杂物卡滞、水流冲击载荷突变时，避免叶根位置出现应力疲劳裂纹；叶梢位置做了削薄处理，同时控制叶梢与船体外壳、舵叶的最小安装间隙，既减少叶梢涡流带来的能量损耗，也避免转动过程中与周边结构发生刮碰。

　　从功能特性上看，该螺旋桨的叶面采用从叶根到叶梢渐变的螺距设计，叶根区域螺距偏小，适配桨毂附近较低的水流线速度，叶梢区域螺距逐步增大，匹配叶梢位置更高的圆周线速度，让整个桨叶盘面的水流推力分布更均匀，减少不同半径位置的水流滑失差，提升主机功率到推进力的转化效率。在实际工程应用中，这类五叶螺旋桨常被用于替换原有高振动的四叶桨，尤其是在船体尾部线型偏瘦、伴流场不均匀的船型上，五叶结构的每个桨叶经过伴流峰值区的时间间隔更短，脉动压力的峰值更低，能有效改善船舱内的振动噪音水平，提升乘员舒适性。

　　设计过程中，桨叶的厚度分布也经过针对性优化，叶根位置厚度满足最大扭矩下的弯曲强度要求，叶身厚度从根到梢逐步递减，在保证结构强度冗余的前提下尽可能降低桨叶自身的转动惯量，减少主机换向、加减速过程中的轴系冲击负载，同时降低桨叶的水阻。需要注意的是，该螺旋桨的安装需要匹配对应直径的艉轴密封装置，安装前需核对桨毂锥孔的锥度与艉轴锥段的接触面积，要求接触面积不低于总配合面的75%，且接触点分布均匀，避免局部接触应力过大导致锥面压溃；日常运维中，需定期检查桨叶表面是否存在凹坑、卷边等损伤，若叶梢出现变形需及时校正，否则会导致桨叶动平衡失效，引发轴系振动加剧，严重时甚至会损坏艉轴承与密封件。对于设计从业者而言，该螺旋桨的三维结构完整还原了实际生产中的工艺细节，包括桨毂上的键槽尺寸、叶根的过渡圆角、叶面的曲面弧度，可直接用于船舶推进系统的装配干涉检查、轴系匹配计算，也可作为同类型螺旋桨改型设计的基础参考模型，在建模逻辑上，该模型采用曲面放样结合实体加厚的方式构建桨叶，保证叶面曲面的光顺性，避免生产加工过程中出现曲面拐点导致的水流分离问题。
