常规构型水下作业潜艇三维数模

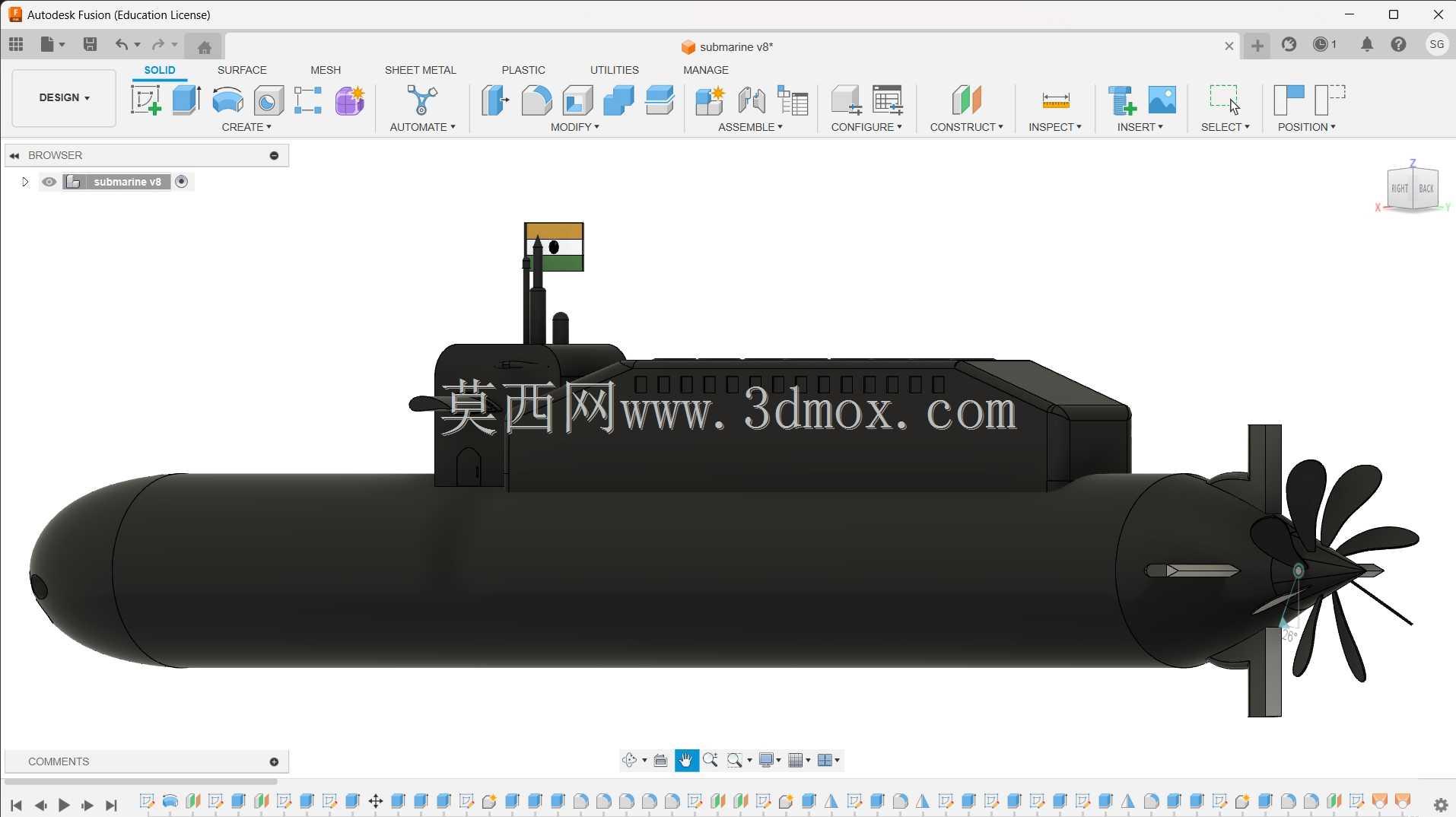

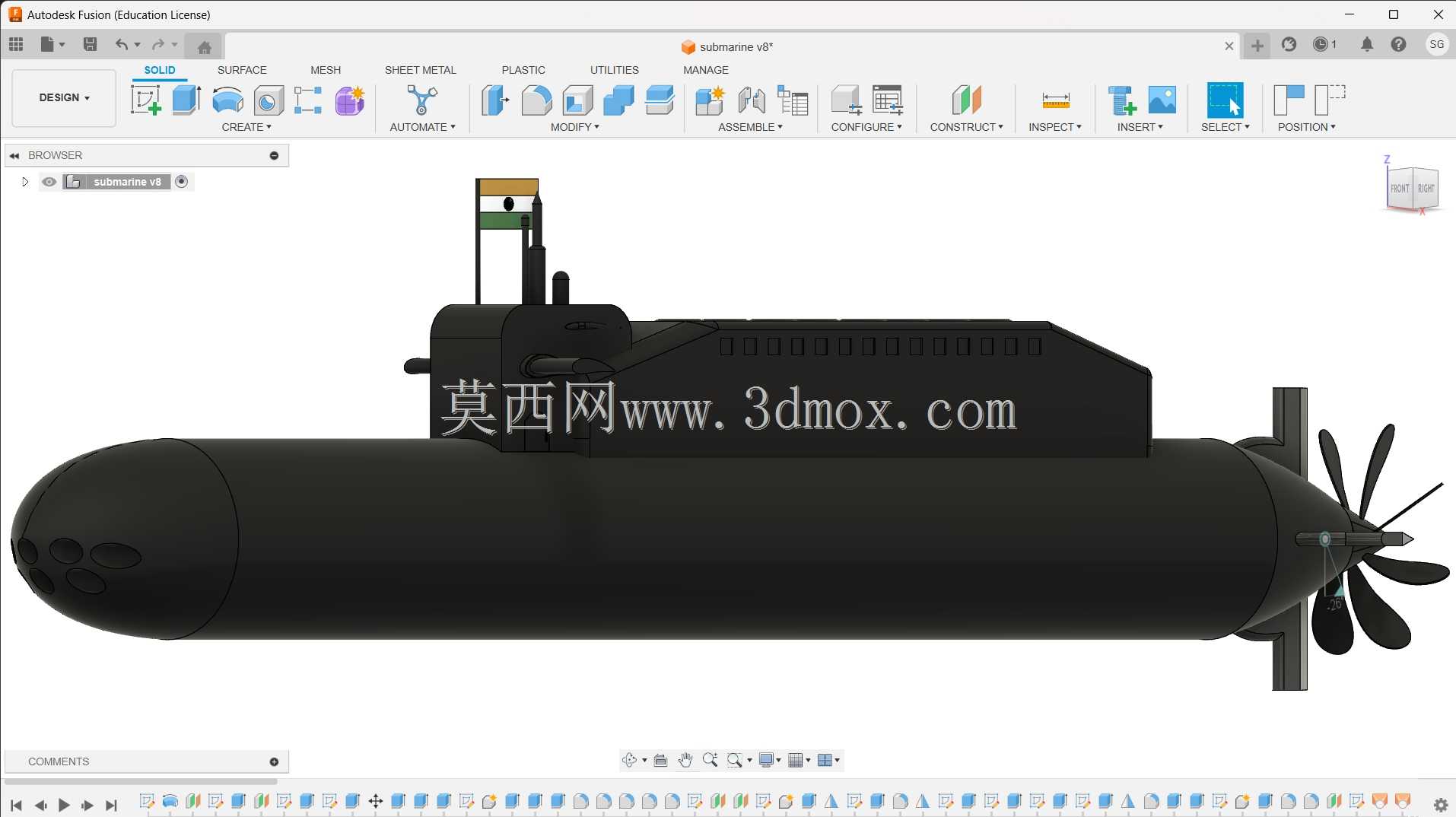

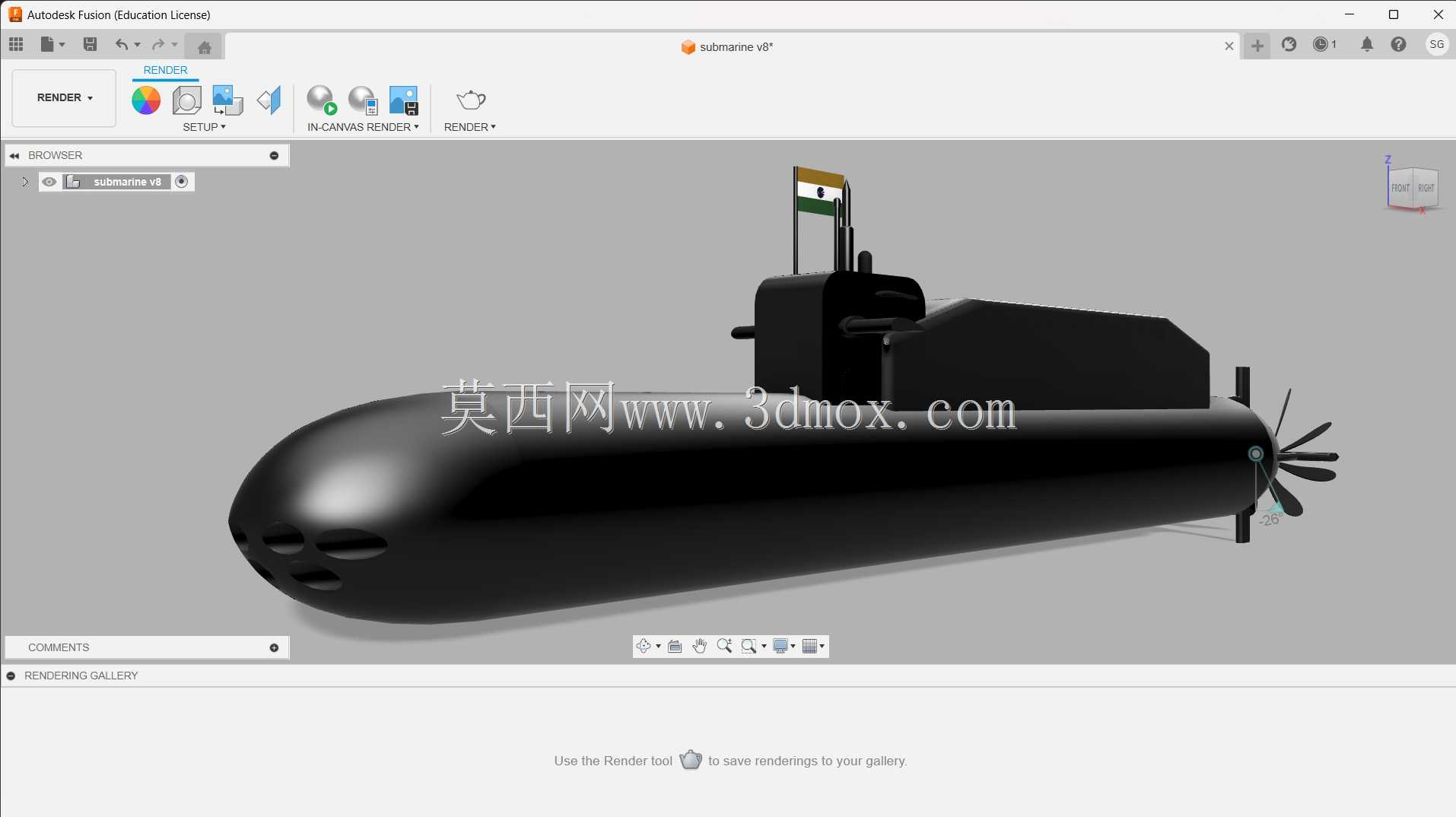

　　这款常规构型水下航行器的三维数模，完整还原了现代柴电潜艇的核心结构特征，从耐压艇体的线型设计到尾部推进系统的细节排布，都贴合实际水下装备的工程设计逻辑。先从艇体线型说起，整个艇身采用拉长水滴型回转体设计，艏部为圆润的椭球形过渡，这种线型是经过多轮水动力仿真迭代确定的——水下航行时，椭球形艏部能均匀分散来流压力，避免艏部产生过大的压差阻力，同时能为艏部的声呐基阵预留足够的安装空间，数模里艏部预留的四个圆形开口，正是对应主被动声呐的换能器安装位，开口边缘做了15度的倒角过渡，既保证声呐透波窗口的安装精度，也能减少开口带来的流噪声。

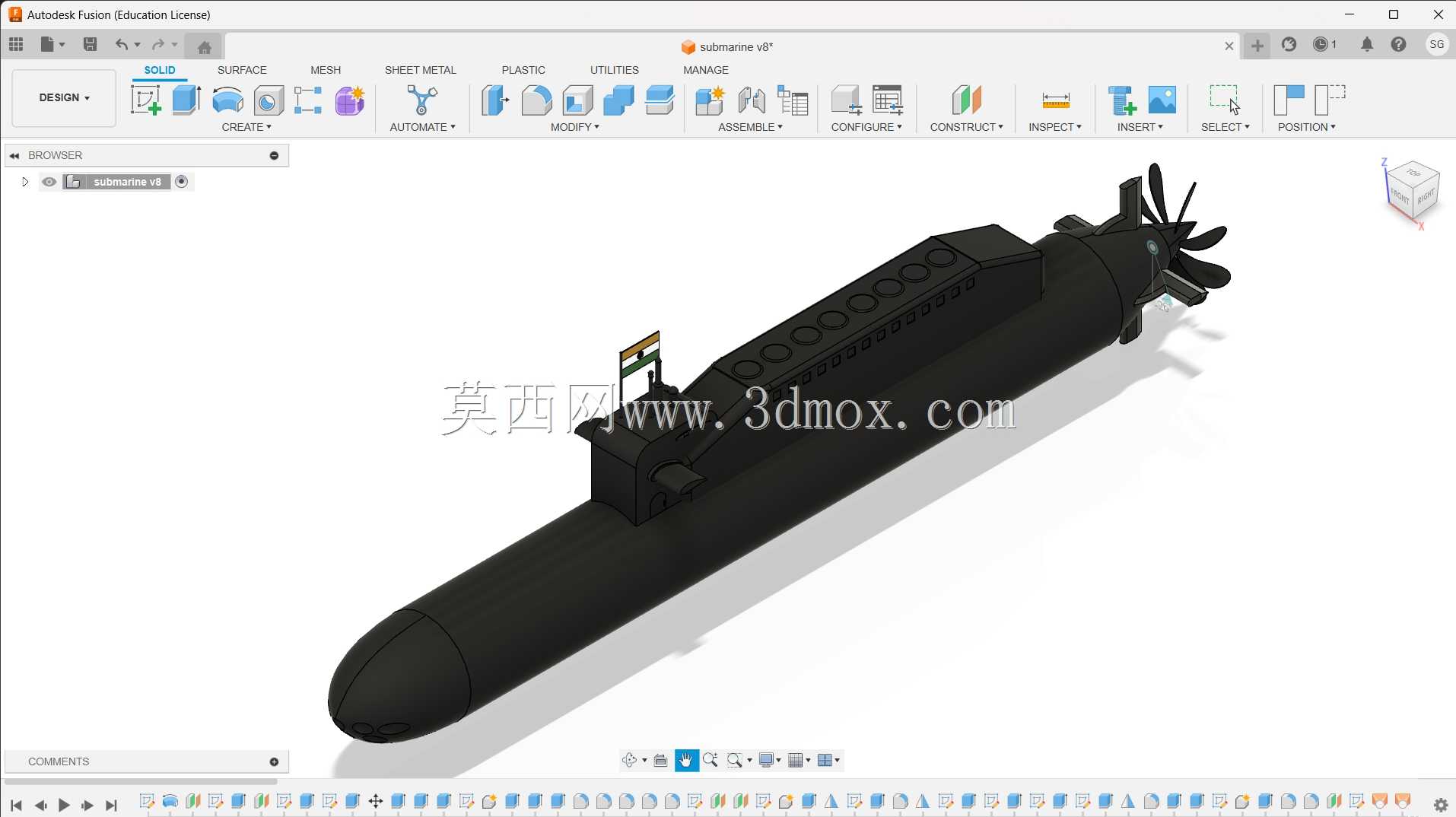

　　指挥台围壳布置在艇体中前部，数模里围壳和主艇体的连接位置做了填角处理，这一细节是为了降低围壳与艇体交界处的马蹄涡，减少水下高航速下的流激振动，围壳顶部预留的升降装置安装位，对应潜望镜、通信天线、通气管等设备的收纳空间，围壳侧面的小尺寸凸起是围壳舵的安装基座，围壳舵采用可收放式设计，靠港时能转动收回到围壳内部，避免停靠时发生碰撞损坏。尾部推进系统采用单轴大侧斜七叶螺旋桨，数模里螺旋桨的叶梢做了削薄处理，侧斜角度分布经过优化，能打散桨叶随边的空泡聚集，降低水下航行的辐射噪声，螺旋桨前方的十字形操纵面，分别对应水平舵和垂直舵，水平舵负责控制艇体的俯仰姿态，垂直舵控制航向，舵面的转轴位置做了偏心设计，能降低舵机的输出扭矩，减少舵机的功率选型冗余。

　　从实际应用场景来看，这类常规构型潜艇可承担近海水下巡逻、水文探测、水下搜救等多种任务，数模里的耐压壳体采用分段式设计思路，整个艇体分为艏部舱段、指挥舱段、动力舱段、艉部舱段四个部分，各舱段之间通过耐压舱壁分隔，单个舱段破损时不会波及其他舱室，提升水下生存能力。尺寸边界上，数模按照常规中型常规潜艇的比例构建，艇体最大直径约8米，总长约76米，指挥台围壳高度约7米，围壳长度约9米，尾部螺旋桨直径约5米，所有外部突出物的边界都控制在艇体最大包络面内，停靠码头时不会超出泊位的宽度限制。

　　设计过程中，艇体的外板采用变厚度设计，艏部和艉部的外板厚度稍薄，中部耐压舱段的外板厚度最大，能承受最大300米水深的静水压力，外板上的流水孔采用长条形开槽设计，开孔方向顺着水流方向，减少水下航行时的孔穴涡流噪声。另外，数模里艇体底部预留了压载水舱的注水口和排水口位置，主压载水舱布置在耐压壳体外部的非耐压区域，通过注水排水实现艇体的下潜和上浮，艏部和艉部的调整水舱则用来微调艇体的纵倾角度，保证水下航行时的姿态稳定。很多刚接触船舶三维建模的工程师容易忽略线型的连续性，这款数模的艇体曲面全部采用G2连续过渡，从艏部到艉部的曲率变化均匀，没有突兀的折角，既满足水动力性能要求，也能为后续的有限元强度分析、水动力仿真提供合格的几何基础，不会因为曲面不连续导致仿真计算出现应力奇异或者流场计算发散的问题。
