H型帆船镀锌双轴拖运车架结构设计

这款拖车架主要面向小型帆船的陆路转运场景设计，适配H型单体帆船的岸基拖运、下水接驳、泊位转移等实际作业需求，在游艇俱乐部、内河帆船营地、滨海休闲码头等场景中，承担船体从存放场地到下水坡道的短距离转运功能，也可适配合规道路上的中短途拖行，解决小型帆船无自行动力、陆路转运依赖专用载具的实际问题。

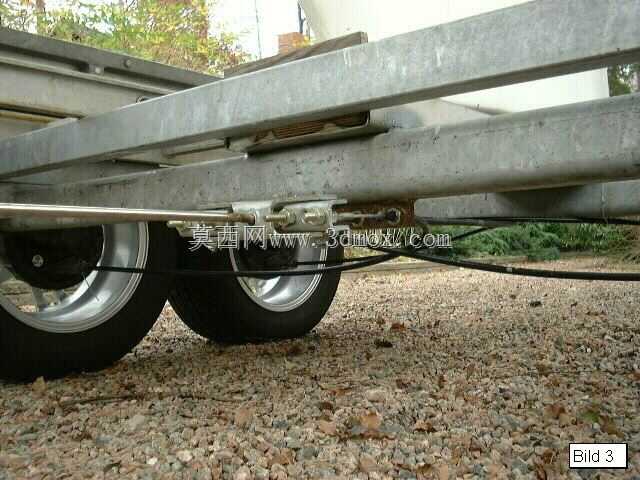

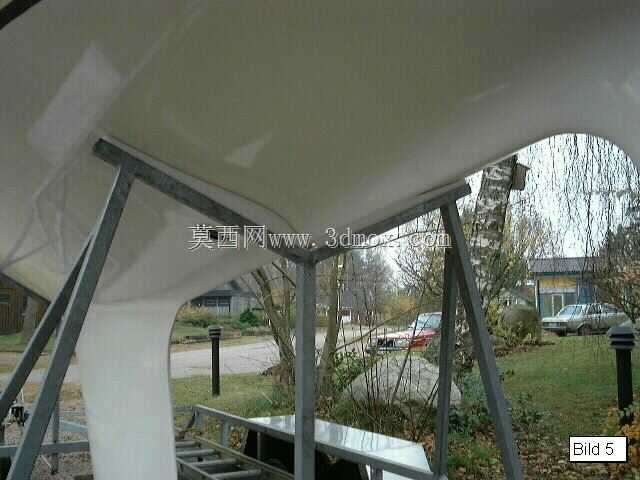

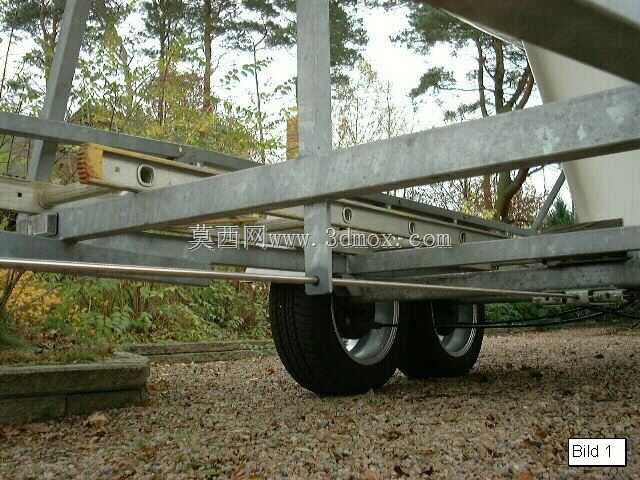

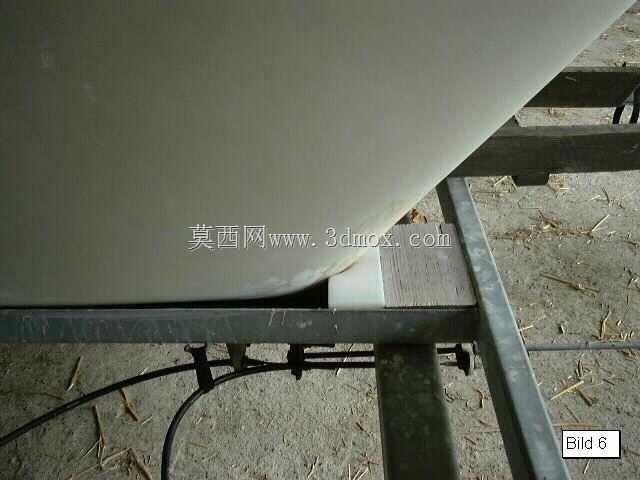

从结构功能设计来看，车架主体采用热镀锌型钢焊接成型，整体为框架式承载结构，纵向主梁沿船体长度方向布置，匹配帆船底部的龙骨轮廓做了对应避让设计，避免拖行过程中车架与船体突出结构发生剐蹭；横向支撑梁按船体承力点位分布，每道横梁上方预留了柔性支撑垫的安装位，可通过螺栓固定橡胶或聚氨酯支撑块，贴合船体曲面分散承载压力，避免硬接触造成船体玻璃钢外壳的压损。行走部分采用双轴并列轮组布局，相比单轴结构能大幅降低单轮承载负荷，适配总重较大的帆船转运需求，同时双轴结构在拖行过程中抗颠簸性能更好，遇到路面起伏时轮组的贴地性更优，减少车架传递到船体的冲击振动；轮组配套标准钢制轮毂与公路型拖车轮胎，轮距设定匹配常规小型拖挂车上牌规范，轮拱位置预留了足够的跳动间隙，避免满载颠簸时轮胎与车架横梁发生干涉。

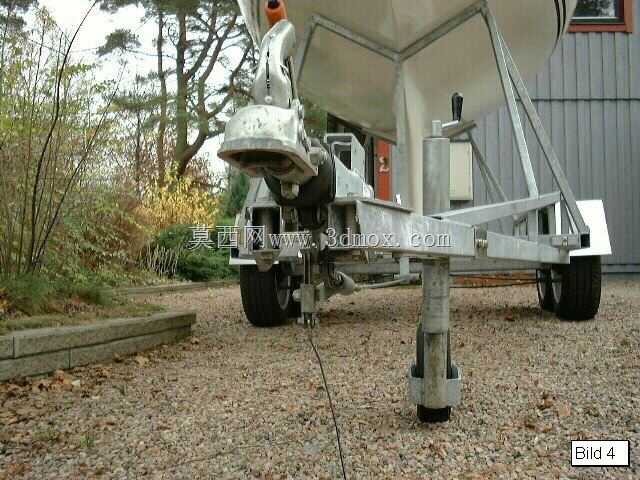

设计过程中优先考虑了拖车架的耐候性能，所有钢制构件均采用热浸镀锌表面处理，相比普通喷漆处理能更好抵御滨海区域高盐高湿环境的腐蚀，延长户外存放与使用的寿命；车架前端预留了标准拖挂连接环的安装位，可适配不同规格的拖车球连接装置，连接位附近集成了手刹机构与安全链挂点，满足拖挂行驶的安全规范要求；车架侧方设置了可折叠的导向滚轮组，在船体上下拖车的过程中，滚轮可承托船体侧沿，辅助船体沿纵向滑入到位，降低人工对位的操作难度，同时滚轮采用非金属材质，不会划伤船体表面。

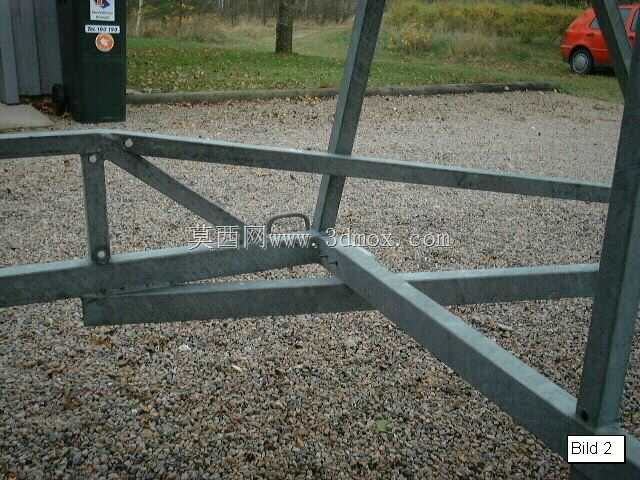

从安装边界与尺寸适配来看，车架整体宽度控制在常规道路拖挂的合规范围内，长度方向可通过尾部的可伸缩调节段适配不同长度的同类型帆船，调节段采用螺栓锁紧的定位方式，可根据船体实际长度调整支撑点位的前后位置，提升车架的适配通用性；车架底部的离地间隙设定兼顾了通过性与稳定性，既能够满足普通非铺装路面、坡道的通行需求，也避免重心过高造成拖行过程中侧倾风险；所有横梁与主梁的连接位置均采用满焊焊接后再做镀锌处理，焊缝位置做了打磨过渡，避免应力集中造成的结构开裂，关键承力点位额外加焊了三角形加强筋，提升重载下的结构刚度。

在实际使用场景中，这款车架除了承担船体转运功能外，也可作为帆船的临时存放支架，在非下水时段直接将船体停放在拖车上，减少额外存放支架的投入；车架上预留了绑带挂点，可通过棘轮绑带将船体与车架牢牢固定，避免拖行过程中船体发生位移；轮组部分可选配阻尼减震结构，进一步降低路面颠簸对船体的影响，针对经常需要长距离拖行的使用场景，还可在车架上加装辅助刹车系统，与牵引车的刹车信号联动，提升拖行安全性。整个结构设计没有冗余的装饰构件，所有型材规格、连接点位都围绕承载需求与使用便利性设定，兼顾了制造成本与实际耐用性，能够满足小型帆船日常转运的全流程使用需求。
