小型水下遥控潜航器结构设计方案

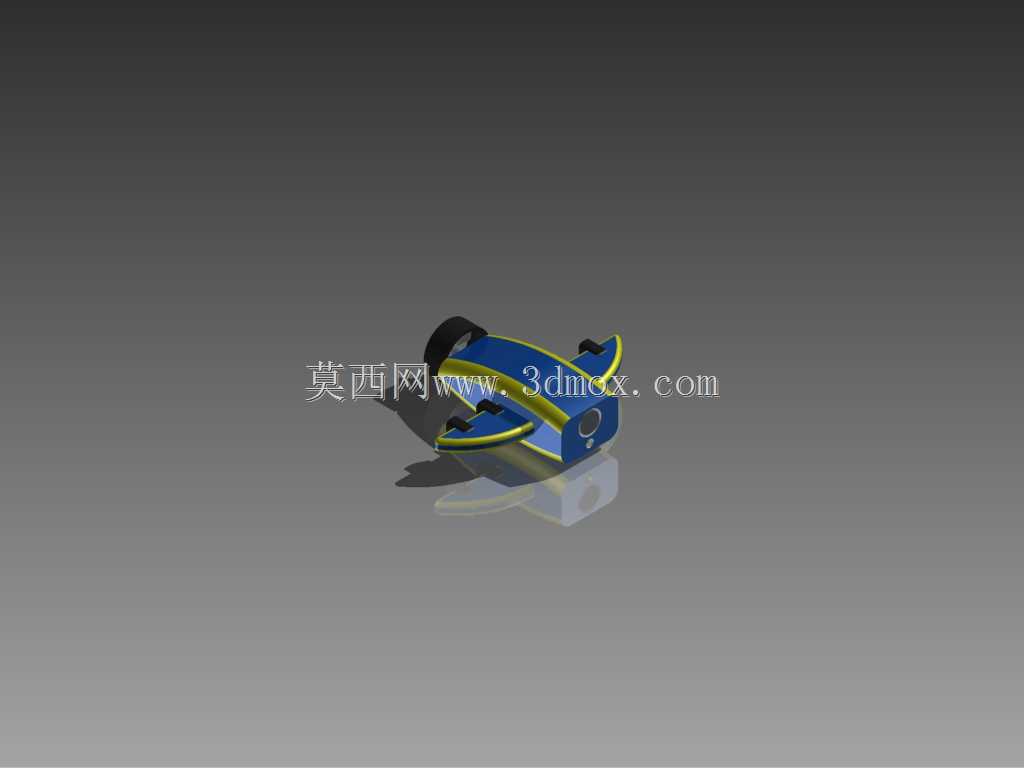

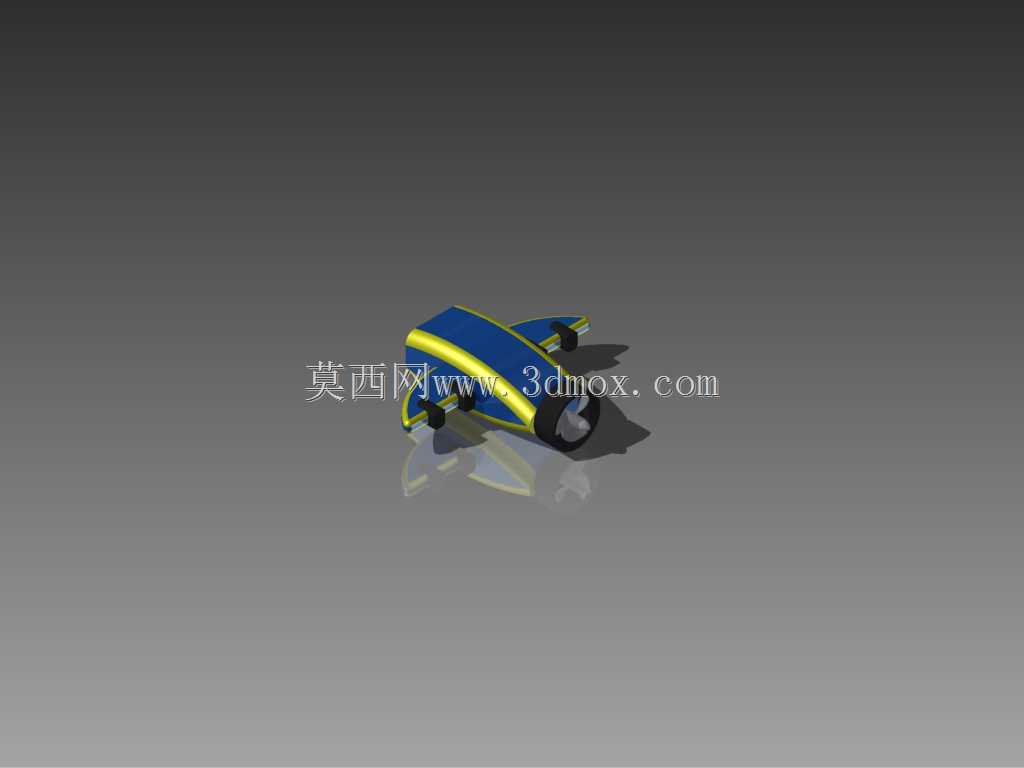

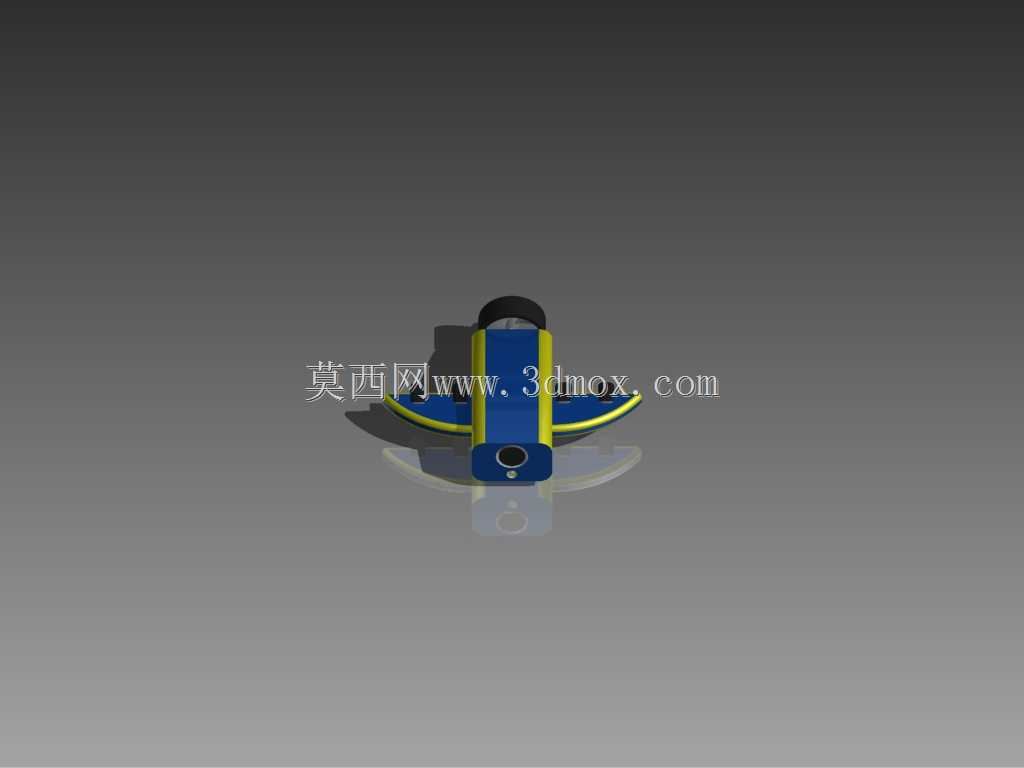

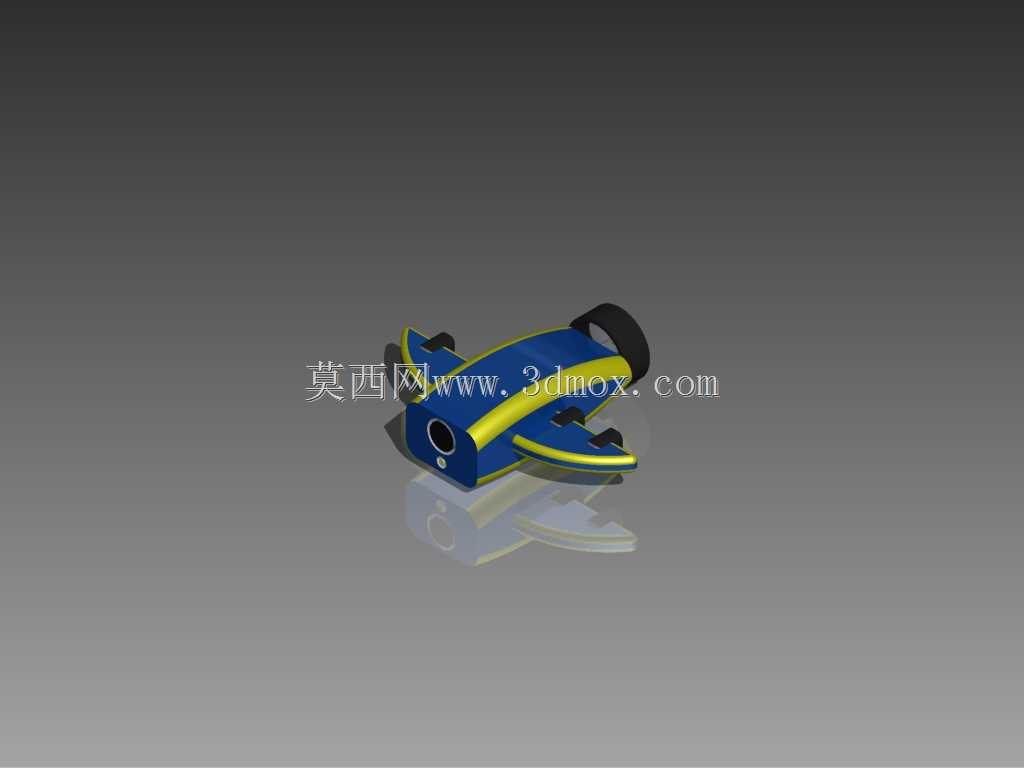

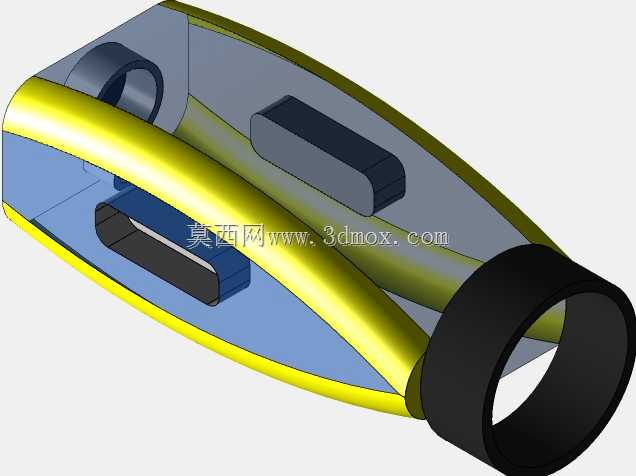

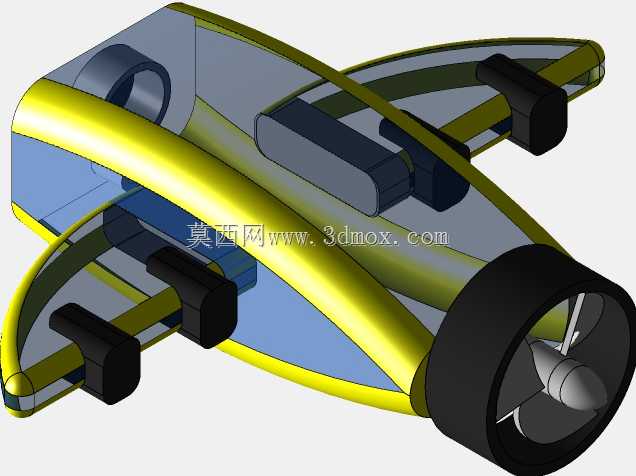

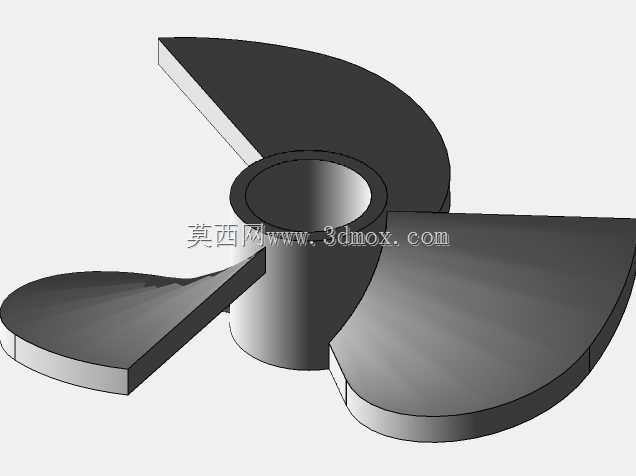

　　这款小型水下遥控潜航器的三维结构设计，核心围绕近岸浅水域的民用作业场景展开，可覆盖水下管线巡检、近岸养殖区网箱探查、水下休闲拍摄、浅水区小型打捞辅助等多类实际使用需求。从结构布局来看，整体采用流线型紧凑机身设计，主体舱段为一体化密封承压结构，外壳曲面做了连续顺滑过渡处理，可有效降低水下航行时的流体阻力，减少航行过程中的紊流扰动，提升低速潜航时的姿态稳定性。机身两侧对称布置固定式水平翼结构，翼面与主体舱段采用圆弧过渡连接，既可以在水平航行时提供稳定的升力支撑，也能避免突出结构在复杂水下环境中勾挂水草、渔网等障碍物，适配近岸水域多杂物的作业环境。机身尾部预留推进器安装位，可适配小型水下推进模块，安装边界做了标准化的法兰对接结构，方便后期根据实际推力需求更换不同功率的推进组件，安装位周边预留了走线密封槽，可保证动力线缆穿舱处的水密性能。前端预留观测设备安装舱，可搭载小型水下摄像模组、补光组件，舱体前端为透明密封视窗，视窗与舱体的配合面设计了密封胶圈安装槽，可满足浅水深下的密封承压要求，视窗周边做了倒角过渡，避免航行过程中水流直接冲击密封接缝。

　　从设计思路上，这款潜航器没有照搬大型工业级ROV的框架式结构，而是采用一体化集成式布局，将控制电路、电池舱、配重腔全部整合在主体密封舱内部，减少了外部拼接缝隙，降低了漏水风险，同时也缩小了整体外形尺寸，方便单人携带作业，不需要额外的大型吊装下放设备，在岸边、小型船舶甲板上即可完成投放。机身底部设计了平整的配重安装面，可根据作业水域的盐度、深度调整配重块重量，保证潜航器在水中具备合适的中性浮力，减少推进器的动力损耗，配重块采用快拆式安装结构，不需要拆解主体舱段即可完成配重调整，适配不同水域的浮力特性。

　　机身顶部预留了通讯天线的安装位，天线采用可倒伏式结构设计，在潜航器贴近水面航行时可伸出水面传输信号，下潜时可自动倒伏贴合机身曲面，不会增加额外的航行阻力。考虑到民用场景下的维护需求，主体舱段的端盖采用快拆式密封结构，配合周向布置的卡扣即可完成开合，不需要复杂的专用工具，方便使用者更换电池、调试内部电路。整体外形尺寸控制在单人可手持搬运的范围内，最大外轮廓没有突出的尖锐结构，存放运输时不需要额外的定制防护架，普通便携箱包即可容纳。在结构细节上，所有外部棱边都做了圆角处理，避免在水下作业时剐蹭养殖网箱、水下管线等被探测对象，也能减少外壳磕碰受损的概率。

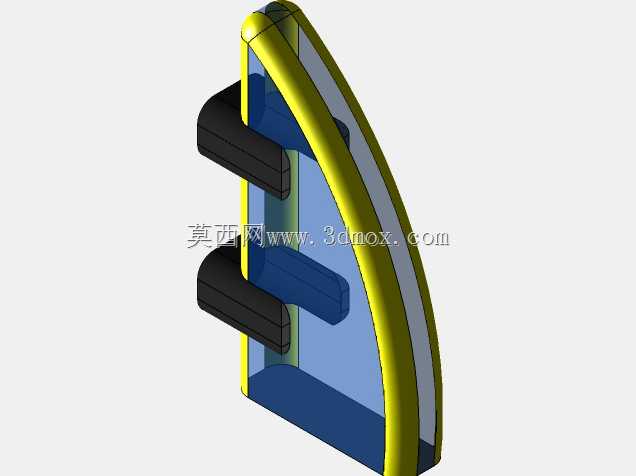

　　翼面结构内部做了加强筋布局，在保证轻量化的前提下提升结构强度，避免航行过程中受水流冲击发生形变，影响航行姿态。机身前后端都预留了外接配件的安装接口，可根据作业需求加装小型机械爪、水质检测传感器等拓展组件，接口统一采用标准水密接插件，不需要改动主体结构即可完成功能拓展。这款设计没有追求大深度下潜的性能参数，而是聚焦近岸浅水域的民用作业痛点，在结构紧凑性、使用便捷性、维护简易度上做了针对性优化，整体结构没有复杂的异形曲面，常规的注塑或者3D打印工艺即可完成外壳加工，降低了制作门槛，适合个人爱好者、小型作业团队根据实际使用需求调整制作。
