表面效应船船体分段结构设计方案

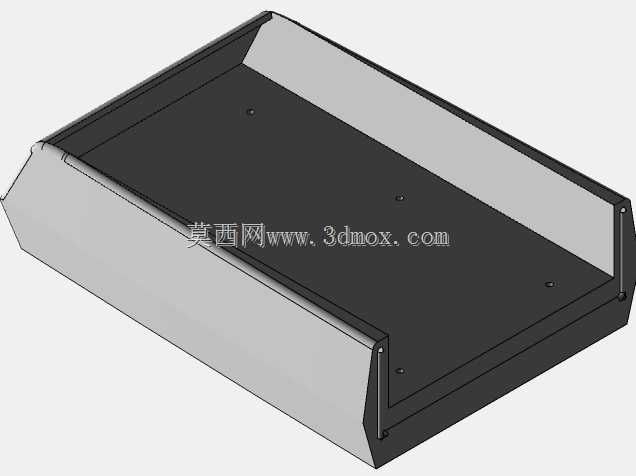

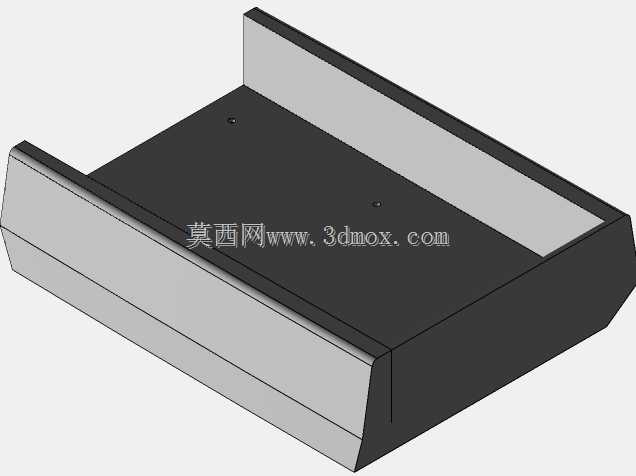

　　在高性能船舶研发与试制环节，表面效应船的船体分段结构设计一直是兼顾航行性能与制造可行性的核心难点，本次呈现的船体分段结构，针对表面效应船的航行特性做了针对性的结构优化，可直接用于原理样机试制阶段的船体成型验证。不同于常规排水型船舶的船体结构，表面效应船依靠气垫效应抬升船体降低航行阻力，船体外壳既要承受气垫压力带来的局部载荷，也要应对高速航行时波浪拍击的冲击载荷，因此该分段结构在外壳曲面过渡上做了连续顺滑处理，船艏与船艉的折角边采用圆弧过渡设计，避免应力集中点在交变载荷下出现结构疲劳。从结构布局来看，该分段为船体主舱段的外壳与内部承力板一体化结构，上沿的外翻边结构用于连接上层甲板组件，外翻边预留的安装孔位可直接与甲板框架的对应安装位配合，无需额外加工连接角件，减少装配环节的累计误差。内部的承力平板并非等厚设计，而是根据载荷分布做了局部加厚处理，对应气垫压力作用的核心区域板厚提升20%，边缘连接区域则保持常规板厚，在保证结构强度的前提下控制整体重量，契合表面效应船轻量化的设计需求。

　　在实际应用场景中，该结构可直接用于小比例原理样机的船体制造，采用FDM工艺打印成型时，外壳的曲面曲率均控制在3D打印无支撑成型的角度范围内，船艏与船艉的倾斜角度经过反复校核，打印过程中无需添加额外支撑结构，既减少打印后处理的工作量，也避免支撑拆除后对外壳曲面精度的影响。结构侧面的竖向加强筋与内部承力板采用一体化成型设计，加强筋的高度沿船体纵向渐变，船艏区域受波浪冲击载荷更大，加强筋高度更高、分布更密，船艉区域载荷相对平缓，加强筋高度适当降低，这种变参数的加强筋布局，既保证了不同区域的结构刚度，也避免了均匀布置加强筋带来的冗余重量。

　　从安装边界来看，该分段的横向端面预留有定位止口，相邻船体分段对接时，止口结构可实现快速定位，对接面的平面度公差控制在0.2mm以内，保证分段拼接后外壳曲面的连续性，不会出现台阶差影响航行时的水流与气垫气流分布。底部的安装点位可直接连接气垫围裙的固定压条，压条安装面与船体外壳的过渡处做了圆角处理，避免围裙在反复形变过程中被尖锐棱边割损，提升围裙组件的使用寿命。在设计思路上，该结构没有追求复杂的曲面造型，而是以功能实现为核心，所有曲面的曲率变化都服务于气垫气流的密封与水流的顺滑导流，船体侧面的斜向角度经过流体仿真验证，可在高速航行时将侧方飞溅的水流导向船体外侧，减少水流冲上甲板的概率。

　　内部承力板上预留的四个安装孔位，用于固定船体内置的设备安装架，孔位的位置经过重心配平计算，安装核心动力与控制设备后，船体的纵向重心偏差控制在允许范围内，无需额外增加配重块调整浮态。对于从事高性能船舶试制的工程人员而言，该结构的设计逻辑兼顾了制造工艺性与实际使用性能，没有为了视觉效果添加无意义的造型特征，每一处结构细节都对应明确的载荷需求与装配需求，打印完成后仅需对对接面做简单打磨即可完成分段装配，可大幅缩短原理样机的试制周期，验证表面效应船的船体线型与结构布局合理性，为后续全尺寸船体的结构设计提供可靠的试验数据支撑。在结构强度校核层面，该分段的外壳板厚与加强筋参数均按照1:10比例样机的载荷工况做了校核，可承受样机全速航行时的波浪冲击载荷，不会出现结构变形导致的气垫漏气问题，外壳表面的粗糙度也满足气垫密封的要求，无需额外做表面密封处理即可完成气垫保压测试。
