外六角配合螺母螺纹紧固连接件

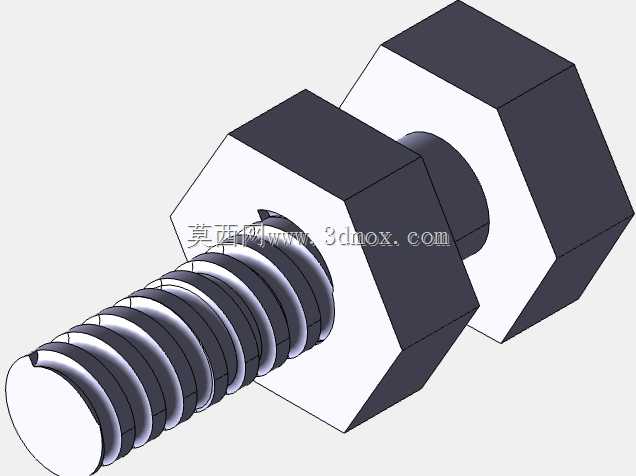

这套螺纹紧固组件包含外六角螺栓与配套六角螺母，是工业装配场景中应用范围最广的可拆卸紧固结构之一，从民用家电组装、普通设备检修到重型机械装配、压力管路连接都能见到这类结构的身影，核心作用是通过螺纹副的咬合实现两个或多个带通孔零件的刚性压紧，既可以保证被连接件之间的相对位置固定，也能承受一定的轴向拉力与横向剪切力，在需要定期拆解维护的装配位置，这类紧固件的优势远高于焊接、铆接等不可拆卸连接方式。

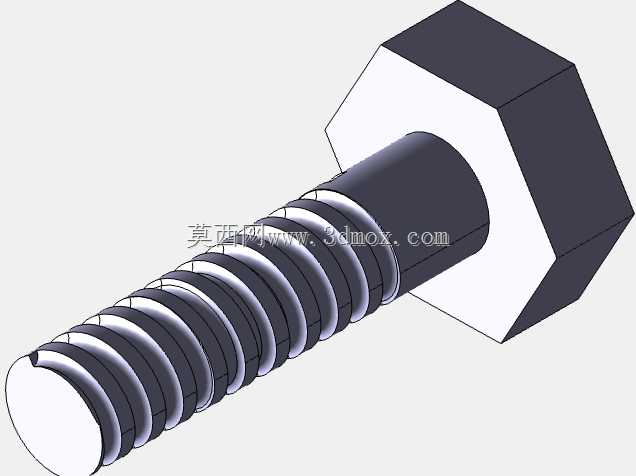

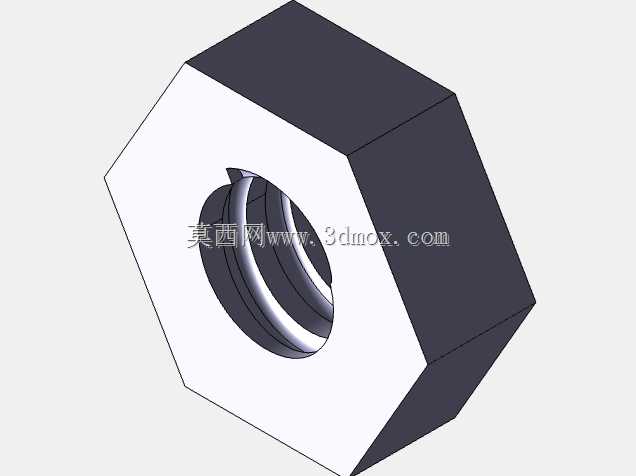

从结构设计逻辑来看，螺栓头部采用标准外六角造型，匹配通用开口扳手、套筒扳手的咬合尺寸，作业时不需要特殊定制工具就能完成拧紧与拆解操作，头部与螺杆衔接位置做了微小的过渡圆角，避免应力集中导致的头部断裂问题，这也是实际工况中最容易出现失效的位置——很多现场装配时如果扳手倾斜、拧紧力矩过大，很容易在头杆结合位置产生裂纹，过渡圆角的设计可以有效分散应力传递路径，提升紧固件的抗疲劳强度。螺杆部分采用标准三角螺纹设计，牙型角60度，螺纹牙侧的间隙控制在合理范围，既保证螺母可以顺畅旋入，又能避免间隙过大导致的连接松动，螺纹收尾位置做了不完整牙的修型处理，避免螺母旋到行程末端时出现卡滞、滑牙的问题。配套的六角螺母厚度与螺栓公称直径形成标准匹配，螺母端面做了平整处理，和被连接件表面接触时可以保证压紧力均匀分布，不会因为端面倾斜导致局部应力过大压伤零件表面。

从安装边界来看，这类紧固件的设计需要提前预留足够的扳手操作空间，外六角头部的对边尺寸决定了装配时扳手的回转空间需求，在做结构布局时不能把安装位置设置在狭窄的腔体内部，否则会出现扳手无法就位、无法施加额定拧紧力矩的问题。螺栓的有效旋合长度需要根据被连接件的总厚度确定，一般要求螺母拧紧后螺栓露出螺母2-3个螺距，既保证螺纹副有足够的咬合长度承受拉力，又不会因为露出过长导致螺纹磕碰、积灰锈蚀，影响后续拆解。如果是用于有振动的工况场景，还可以配合平垫圈、弹簧垫圈使用，平垫圈可以增大接触面积，分散螺母对被连接件表面的压应力，避免软质材料的被连接件表面被压出凹痕，弹簧垫圈则可以通过自身的弹性张力提供预紧反力，降低振动工况下螺纹副松动的概率。

在实际选型应用中，需要根据被连接件的受力情况选择对应性能等级的紧固件，不同强度等级的螺栓适配不同的拧紧力矩，不能为了追求紧固效果盲目加大力矩，否则会导致螺纹滑牙、螺栓拉伸断裂，反而影响连接可靠性。做三维建模时，螺纹部分如果是用于装配干涉检查，可以采用简化的装饰螺纹线表现，如果是用于加工生产，则需要精确绘制螺纹牙型的轮廓，保证和实际加工参数一致，避免生产出的零件出现配合问题。这套模型的结构完全遵循通用紧固件的尺寸规范，各个部位的比例、倒角、过渡结构都和实际量产零件保持一致，可以直接用于设备装配的干涉校验、装配工艺模拟，也可以作为标准件库的组成部分，在不同的设备设计项目中直接调用，减少重复建模的工作量。
