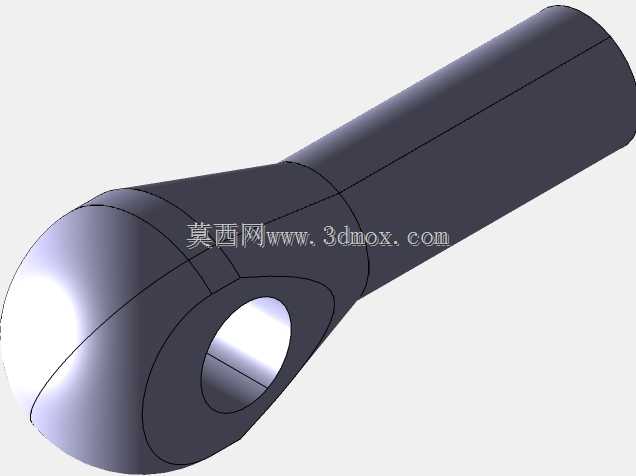

杆端连接压模眼关节承力结构

　　这类带球形端头与杆身一体的压模眼结构，在起重索具、线缆张拉、轻型吊装连接场景中应用十分广泛，日常能在舞台桁架拉索固定、小型起重设备的末端连接、索道辅助固定点位、农机悬挂杆件的铰接位置见到它的身影，核心作用是实现刚性杆体与柔性绳索、或者两个不同角度杆件之间的铰接连接，避免连接位置因为受力角度偏移出现应力集中断裂的问题。从结构设计逻辑来看，球形端头的设计是整个零件的核心，端头处的通孔用于穿装销轴或者固定压接绳索的端头，球面轮廓可以让连接副在一定角度范围内自由偏转，适配安装过程中出现的角度偏差，也能在设备运行过程中缓冲不同方向的交变载荷，避免硬连接带来的应力撕裂。

　　杆身部分采用等直径圆柱结构，一方面是便于和外部的套管、拉杆内孔进行配合装配，圆柱面的加工精度更容易控制，装配时的同轴度可以得到很好的保证，另一方面圆柱结构在承受轴向拉力的时候，截面应力分布均匀，不会出现异形截面带来的应力突变问题。设计过程中首先要确定的是端头通孔的直径，这个尺寸直接决定了可适配的销轴规格或者可压接的绳索直径，是整个零件的载荷核心参数，通孔的内壁需要做光滑过渡处理，避免锐边切割销轴或者绳索压接套，降低长期使用过程中的磨损。球形端头的球面半径需要和配套的球座或者铰接凹槽尺寸匹配，保证偏转角度可以覆盖实际使用中的最大偏角，通常这类轻型压模眼的允许偏角在15度到25度之间，足够应对大部分现场安装的角度偏差需求。杆身的长度需要根据安装边界确定，要保证杆身插入配合件之后，有足够的配合长度来传递轴向拉力，避免插入深度不足导致连接脱落，同时杆身的直径需要根据额定载荷做拉伸强度校核，选用合适的金属材料时，要保证杆身的拉伸安全系数不低于行业规范要求的数值，端头和杆身的过渡位置采用大圆角过渡，避免截面突变带来的应力集中，这个位置是整个零件承受拉力时的薄弱点，圆角半径不能过小，否则交变载荷作用下很容易在过渡位置产生疲劳裂纹。

　　从安装适配性来看，这类零件不需要复杂的安装工序，杆身直接插入对应配合件的内孔后，可以通过焊接、顶丝固定或者端部螺纹锁紧的方式完成固定，端头的通孔穿装销轴之后就可以实现铰接连接，整体结构紧凑，占用的安装空间很小，适合在安装位置局促的点位使用。实际使用过程中，球面位置需要定期做润滑处理，减少偏转过程中的磨损，通孔位置如果是穿装销轴的话，要保证销轴和通孔之间的间隙在合理范围内，间隙过大会导致工作过程中产生冲击载荷，间隙过小则会导致安装困难，偏转不顺畅。

　　和普通的平板吊耳相比，这种带球形端头的压模眼结构可以承受多方向的载荷，不会因为受力方向和零件轴线不重合就出现额外的弯曲应力，适配性更强，在很多需要小角度自适应调整的连接场景中，比刚性固定的吊耳结构可靠性更高。建模过程中需要重点关注过渡圆角的处理，不能直接做直角衔接，否则不仅会导致实际加工时出现应力集中问题，3D打印或者机加工的时候也容易在转角位置出现缺陷，球面的轮廓度需要控制在合理公差范围内，保证和配合件装配之后转动顺畅，不会出现卡滞的问题。杆身的圆柱度也要做相应的公差要求，保证和配合孔的装配间隙均匀，避免出现偏载。
