带侧部导流翼的长杆式阀块结构设计

这款阀件结构的设计初衷，是针对长距离垂直管路内的流体整流与截流需求做的定制化开发，区别于常规直通式阀块的短粗结构，整体采用细长杆式主体布局，适配安装空间狭窄、管路轴向长度受限的垂直布设场景，常见于化工流体输送立管、船舶压载水垂直管路、高层建筑给排水立管这类需要在有限径向空间内完成流体调控的工况。

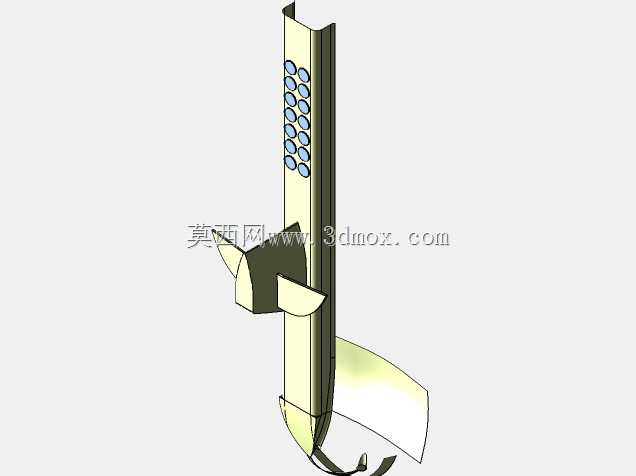

从结构功能来看，主体杆身侧面排布的多组圆形通流孔，是做流体通断与流量调节的核心过流区域，孔位沿杆身轴向等距排布，单孔孔径经过流阻仿真校核，在阀块处于全开位置时，通流总面积匹配对应管路的额定通流能力，避免局部压损过大导致的管路能耗升高；杆身下部设置的三组弧形导流翼，并非常规的结构加强件，而是针对垂直管路内流体易出现的旋流、偏流问题设计的整流结构，当流体从下往上流经阀块区域时，导流翼的曲面弧度可以打散流体的径向旋流分量，将流体梳理为沿管路轴向的平稳流态，减少阀后管路的流体振动与噪声，同时也能降低流体中固体杂质对阀体内壁的冲蚀磨损，延长整套阀组的使用寿命。

设计过程中首先敲定的是安装边界尺寸，主体杆身的外径严格匹配对应公称通径管路的阀座安装内径，杆身的轴向长度根据管路预留的安装行程做了适配，保证阀块在全行程启闭过程中不会与管路上下游的其他管件发生运动干涉；导流翼的外边缘做了倒圆角处理，安装时可以顺畅通过阀座的导向腔，不会出现卡滞、刮擦密封件的问题，导流翼与杆身的连接位置做了圆弧过渡，避免应力集中导致的结构断裂，适配管路内最高1.6MPa的工作压力工况。

在实际应用场景中，这款阀块可以搭配对应的电动或者气动执行机构使用，执行机构连接在杆身的顶端，带动杆身做轴向升降运动，通过侧部通流孔与阀座密封面的重合度变化，实现流量的线性调节；当阀块下降到全关位置时，杆身下部的密封段与阀座密封面完全贴合，切断管路内的流体通路，密封面的宽度经过密封比压计算，保证在额定工作压力下不会出现内漏问题。

结构细节上，杆身侧面的通流孔边缘都做了去毛刺处理，避免流体长期冲刷形成的气蚀损伤，孔位的排布角度避开了导流翼的安装位置，保证通流时流体不会直接冲击导流翼表面造成额外的流阻；导流翼的曲面曲率经过多轮流体仿真优化，在保证整流效果的前提下，尽可能降低自身的过流阻力，不会对管路的通流效率造成明显影响。杆身顶端的连接结构采用标准的阀杆连接尺寸，可以适配市面上多数常规的阀用执行机构，不需要额外做转接件设计，降低现场安装的适配成本。

针对不同的输送介质，这款结构可以调整对应的材质选型，输送清水类介质时可以采用普通不锈钢材质，输送腐蚀性化工介质时可以更换为双相钢或者衬氟材质，结构本身的尺寸设计不需要做大幅改动，具备较好的工况适配性。安装时只需要保证阀座与管路的同轴度，杆身沿轴向装入阀座后，连接顶端的执行机构即可完成装配，不需要复杂的现场调试，导流翼在阀块运动过程中还可以起到辅助导向的作用，避免杆身出现偏心偏磨的问题，提升整套阀组的动作可靠性。
