KTMRC8运动摩托车车架结构三维设计

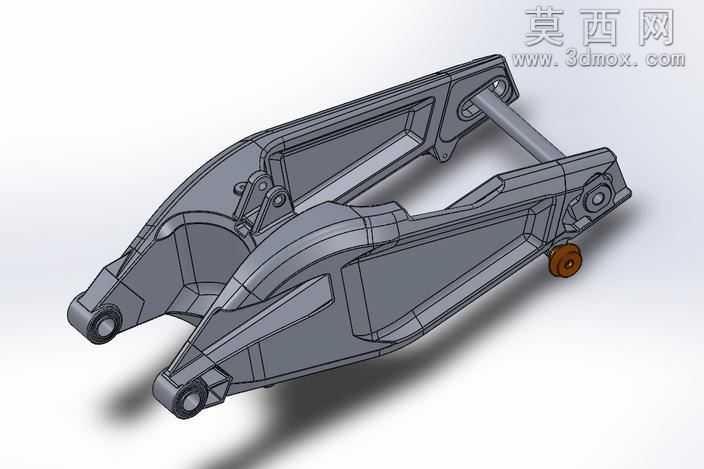

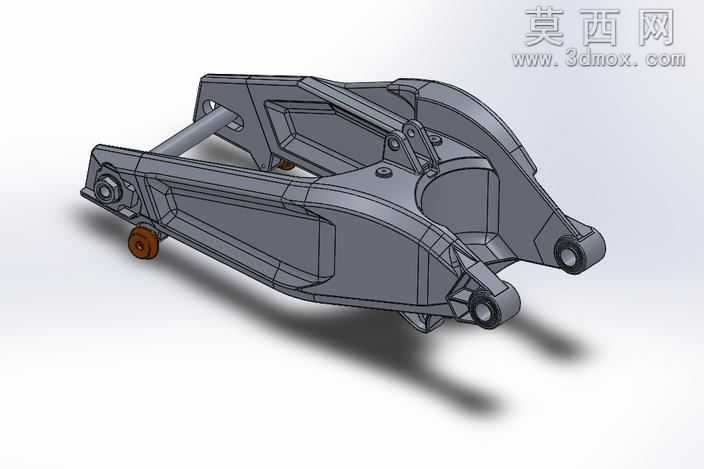

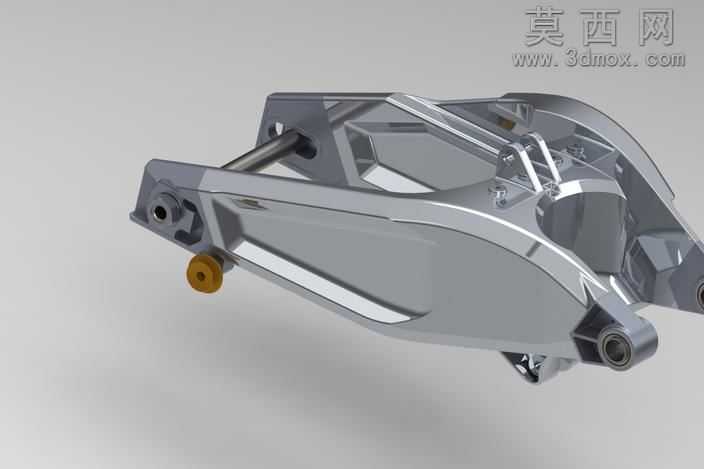

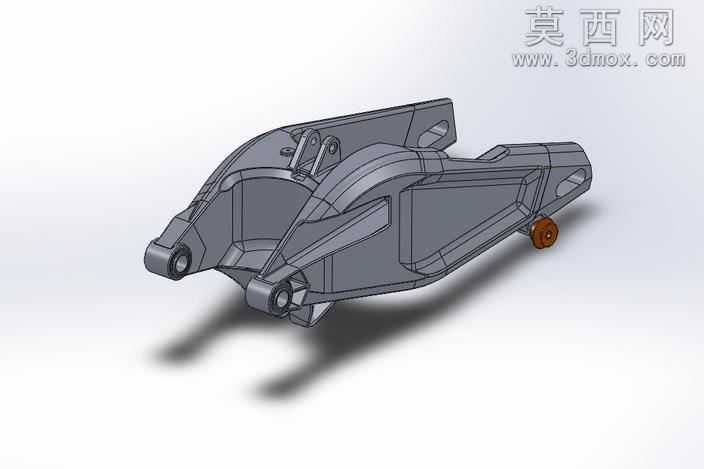

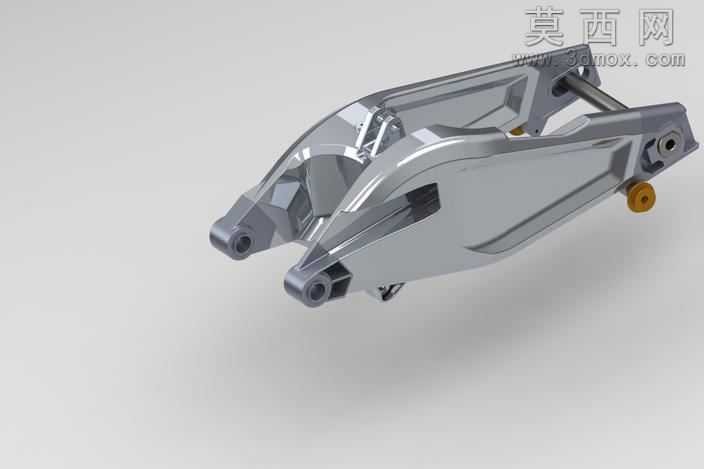

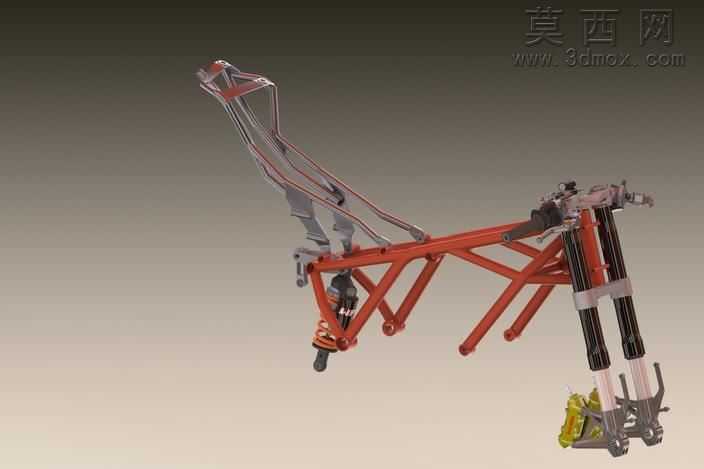

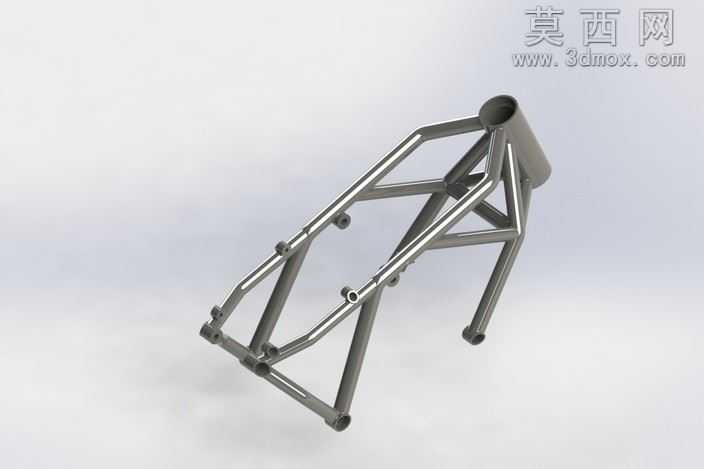

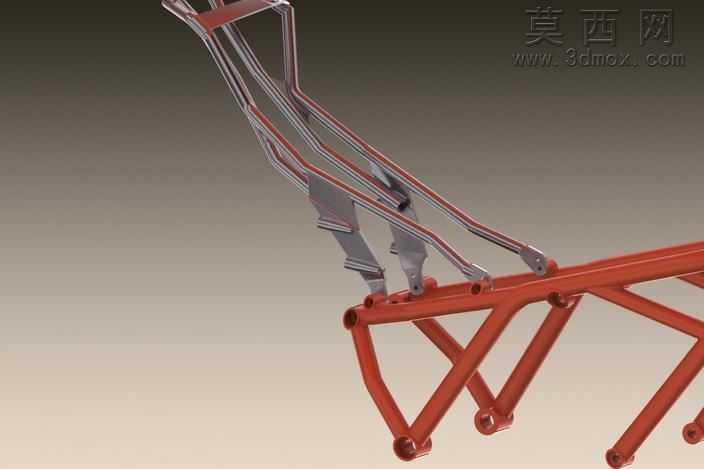

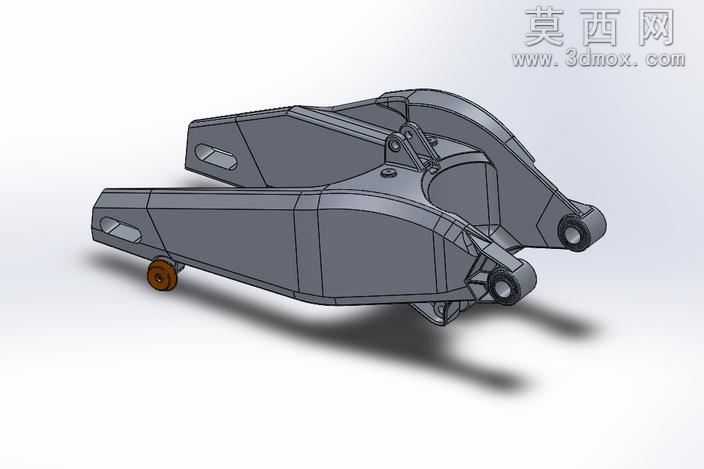

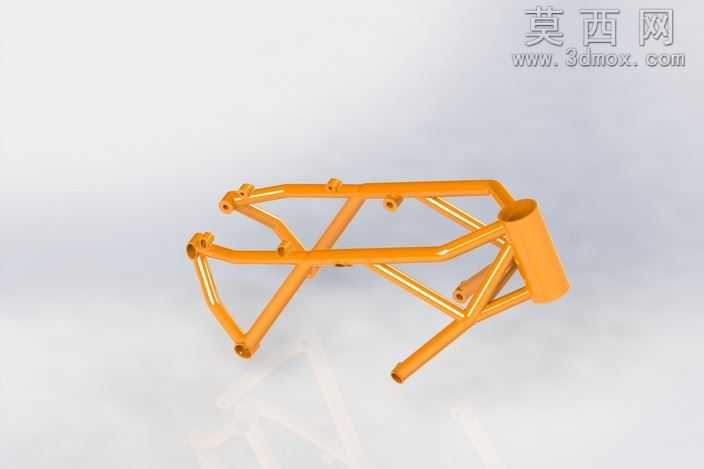

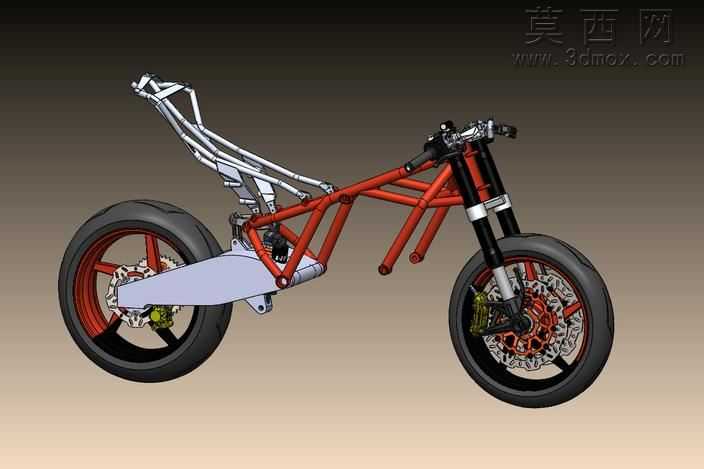

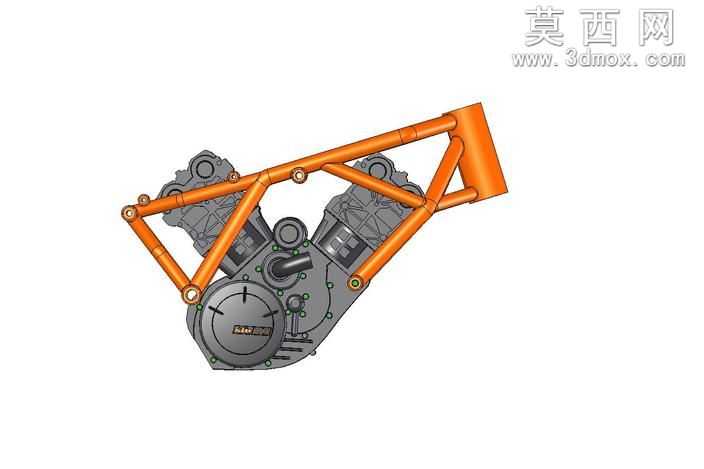

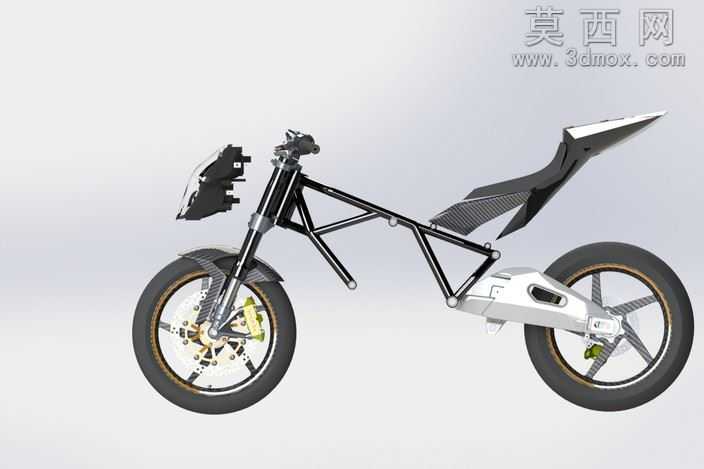

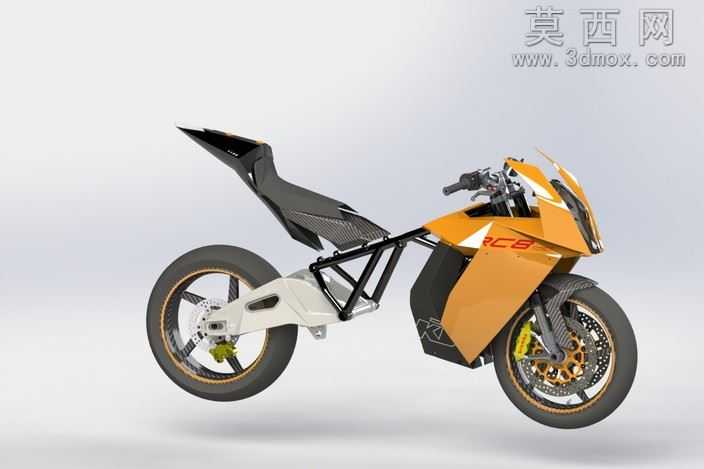

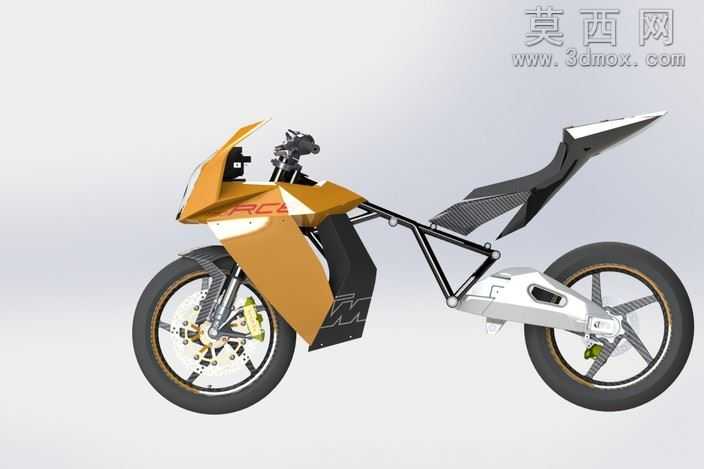

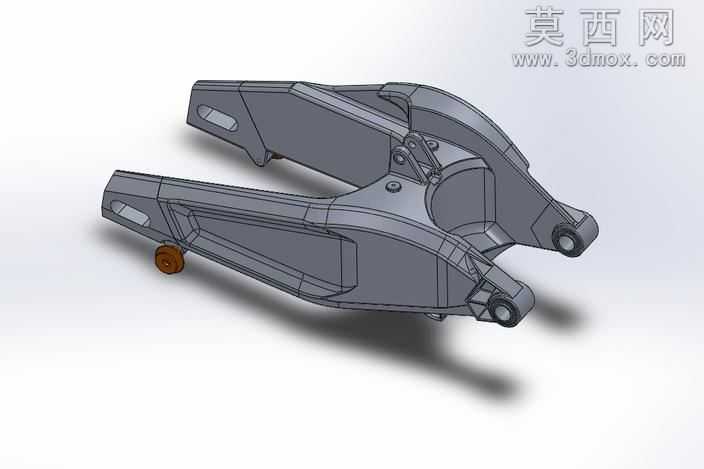

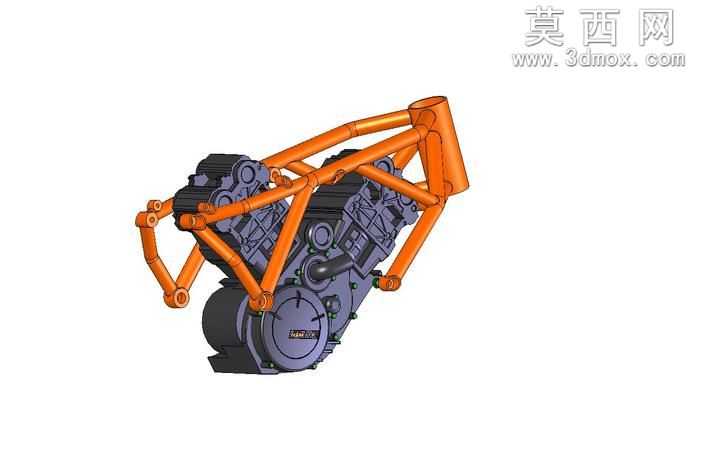

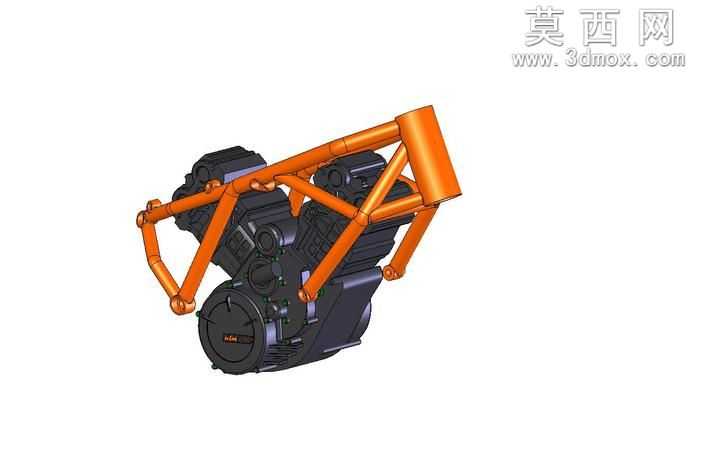

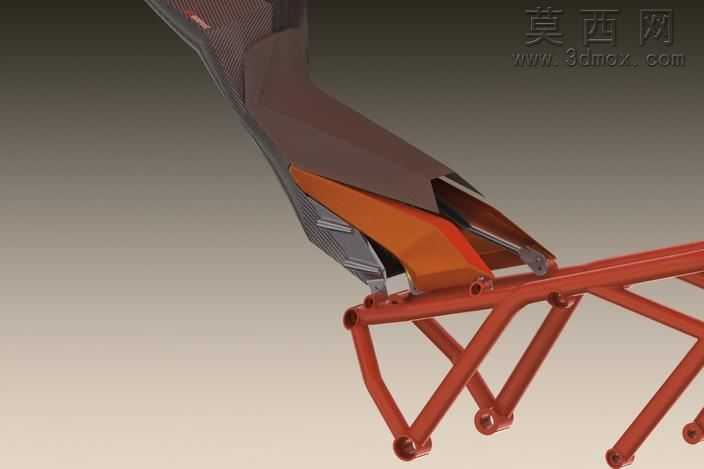

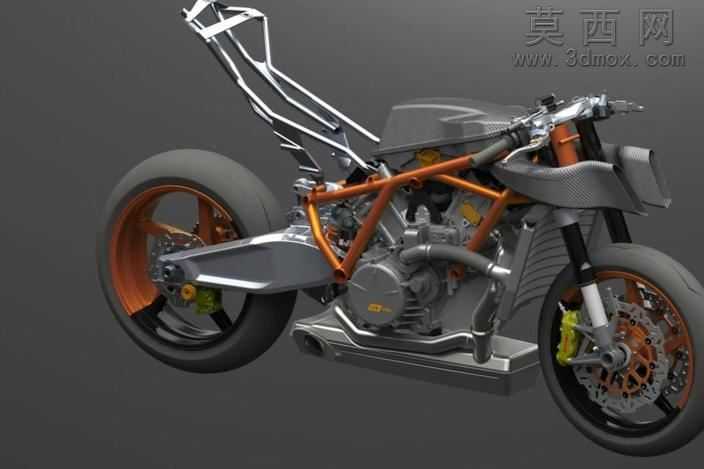

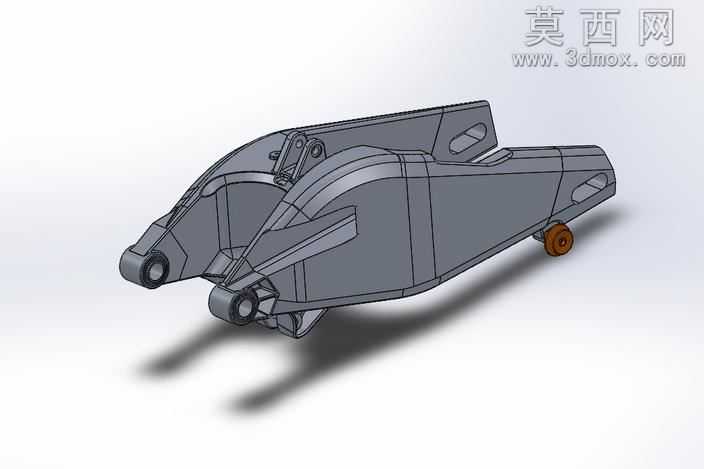

本作品为KTM RC8运动型摩托车的车架及整车核心结构三维建模成果，建模过程依托Autodesk Inventor平台完成，全程遵循实车结构比例进行1:1还原，兼顾结构准确性与视觉呈现效果。建模阶段首先完成整车骨架的基准搭建，以钢管编织车架为核心定位基准，依次确定前后轮安装位、发动机挂载点、转向立管位置、后摇臂铰接点的空间坐标，确保各部件的装配公差符合机械设计规范。车架部分采用多实体建模方式，逐根绘制不同管径的铬钼钢管路径，通过扫掠特征生成管体结构，精准还原编织车架交错的受力结构，同时对车架焊接节点做了细节处理，还原实车的焊接过渡形态，兼顾结构力学表现与外观质感。动力单元部分完整还原了V型双缸发动机的外部轮廓与挂载结构，对发动机散热鳍片、缸头盖、排气接口、变速箱壳体的细节做了特征建模，确保发动机与车架的挂载点位完全匹配，还原实车的动力布局逻辑。行走系统部分，前后轮毂采用辐条式运动轮毂设计，还原了橙色轮毂涂装的分色结构，对刹车盘的通风孔、刹车卡钳的活塞结构、前倒置减震的阻尼调节结构、后单摇臂的异形截面都做了精细化建模，轮胎部分还原了半热熔运动轮胎的胎纹结构与胎壁弧度。外观覆盖件部分，完成了前部定风翼造型、油箱下护板、尾部单座驼峰的曲面建模，通过曲面放样、曲率调整保证覆盖件的流线型造型，符合运动摩托的空气动力学设计逻辑。材质与渲染阶段，为车架钢管赋予金属磨砂材质，发动机壳体赋予铸铝哑光金属材质，轮毂赋予亮面橙色烤漆材质，刹车部件赋予碳陶与金属复合材质，减震部分赋予亮银镀铬与黑色橡胶组合材质，轮胎赋予哑光橡胶材质，覆盖件赋予哑光灰烤漆材质，通过环境光遮蔽、反射参数调整，渲染出金属部件的真实质感与不同材质的层次区分。整体设计完整还原了KTM RC8车型裸露的机械结构美感，既可以作为机车结构展示的可视化素材，也可用于摩托车改装设计、结构教学的参考模型，各部件均保留可编辑的参数化特征，支持后续的结构调整与装配验证。
