船舶燃料存储舱体流线型结构设计

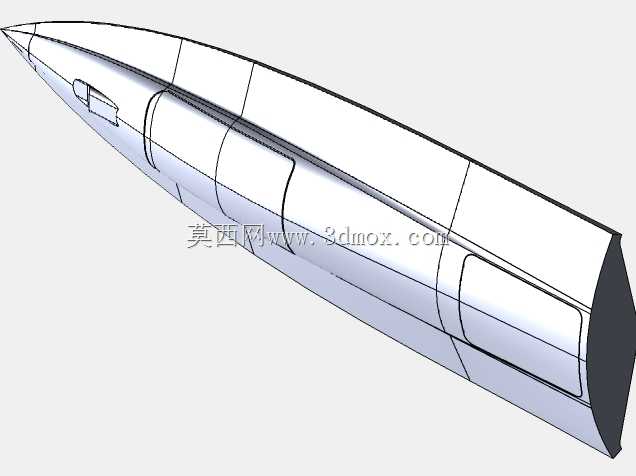

　　在远洋及内河船舶的动力系统配套设计中，燃料存储单元的结构合理性直接决定整船的续航能力、航行安全性与空间利用率，本次呈现的船用燃料储备结构，是针对中高速船舶线型匹配需求开发的一体化存储舱设计。不同于常规立式或矩形燃油舱，该结构完全贴合船舶外板的流线型曲面走势，舱体外轮廓与船体舷侧、底部的线型顺滑过渡，没有突出的直角或突兀结构，能够在船舶航行过程中最大程度降低舱体自身带来的附加航行阻力，避免因外置存储结构破坏整船的水动力性能。

　　从实际应用场景来看，这类贴合船体型线的燃料储备结构，多用于对航速有一定要求的客运船舶、中小型货运船舶以及特种作业船舶，这类船舶的舱内空间往往需要优先布置客舱、货舱或作业设备，没有多余的规整舱室留给大容量燃料存储，将燃料舱设计为与船体外壳共型的结构，能够充分利用船体线型形成的边角冗余空间，在不挤占核心功能舱室面积的前提下，拓展整船的燃料携带量，提升续航里程。在功能特性层面，该舱体采用分段式隔舱设计，内部通过横向的加强隔板将整个存储空间划分为多个独立的储液单元，每个隔舱之间设置可控的连通管路，既可以在船舶发生横摇、纵摇时减缓燃油在舱内的晃荡冲击，降低液体晃荡对舱壁结构的疲劳载荷，也能在单个舱室出现破损泄漏时，通过关闭连通阀隔离故障舱段，避免整舱燃料泄漏引发的安全事故，提升航行过程中的冗余安全性。

　　舱体的外板与船体外板共用部分结构壁面，在设计阶段就同步考虑了船体结构的强度传递路径，舱壁上设置的纵横加强筋与船体主肋骨、纵桁的位置完全对齐，让燃料舱的结构同时参与船体总纵强度的承载，不需要额外为燃料舱设计独立的重型支撑框架，有效控制整船的结构重量。从设计思路的落地逻辑来看，该结构的建模过程完全遵循船体型线的光顺原则，首先基于母型船的型值表提取对应安装位置的外板曲面数据，以该曲面作为燃料舱的外侧基准面，再根据船舶稳性计算要求的燃料重心高度，确定舱体的内侧边界、顶部与底部轮廓，确保加注满燃料与燃料消耗过程中，整船的重心变化始终控制在稳性允许的范围内，不会出现过高或过低的重心偏移影响航行姿态。在安装边界的尺寸匹配上，该舱体的轴向长度覆盖船体中部至艉部的多个肋位，每个连接端面都预留了与船体肋骨对接的焊接坡口，舱体顶部设置的人孔、加注口、透气口的位置，都对应船体甲板上的预留检修开口，不需要在甲板上额外开孔破坏甲板结构强度；舱体底部设置的排污口、供油出口位置，与机舱内燃油输送泵的安装高度匹配，能够依靠重力实现部分供油功能，减少燃油输送过程中的动力消耗。

　　细节设计上，舱体内部的隔舱板上开设了减轻孔与导流孔，既能够降低隔舱结构的自身重量，也能在加注燃油时引导舱内空气顺利从透气口排出，避免形成气阻影响加注效率；舱体的曲面过渡位置全部采用大圆角过渡处理，减少应力集中点，在长期承受液体压力与船体结构变形的工况下，避免出现应力疲劳开裂的问题。不同于独立安装的燃油箱，这种共型燃料储备结构在建模时需要反复校验曲面的光顺度，确保与相邻船体结构的拼接缝隙均匀可控，焊接装配时不需要额外的修配工作，同时还要校验舱体内部的容积是否满足设计续航要求，通过曲面裁剪、实体抽壳的方式反复调整舱壁厚度，在保证结构强度满足船级社规范要求的前提下，尽可能降低舱体自重，提升船舶的有效载荷能力。
