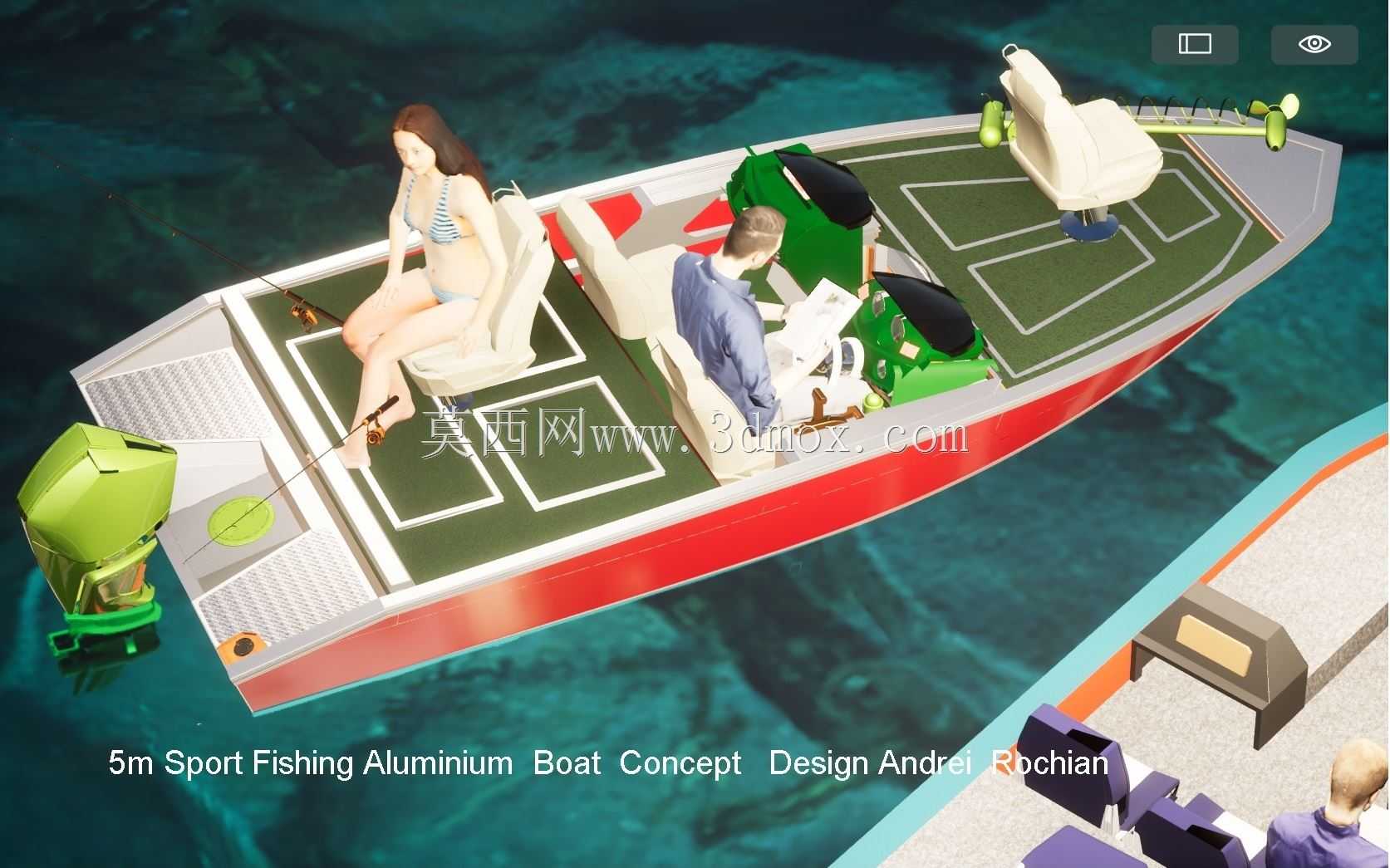

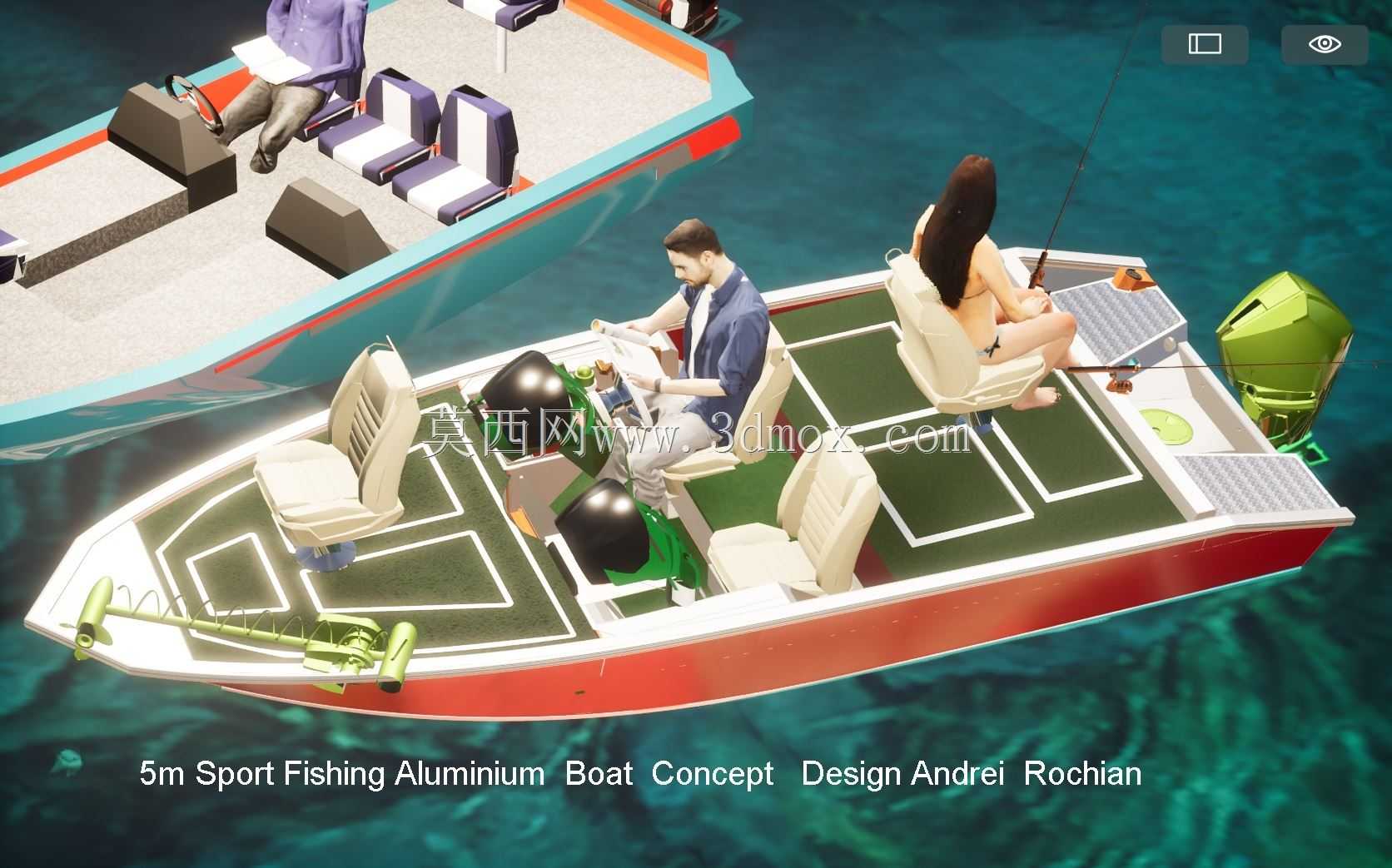

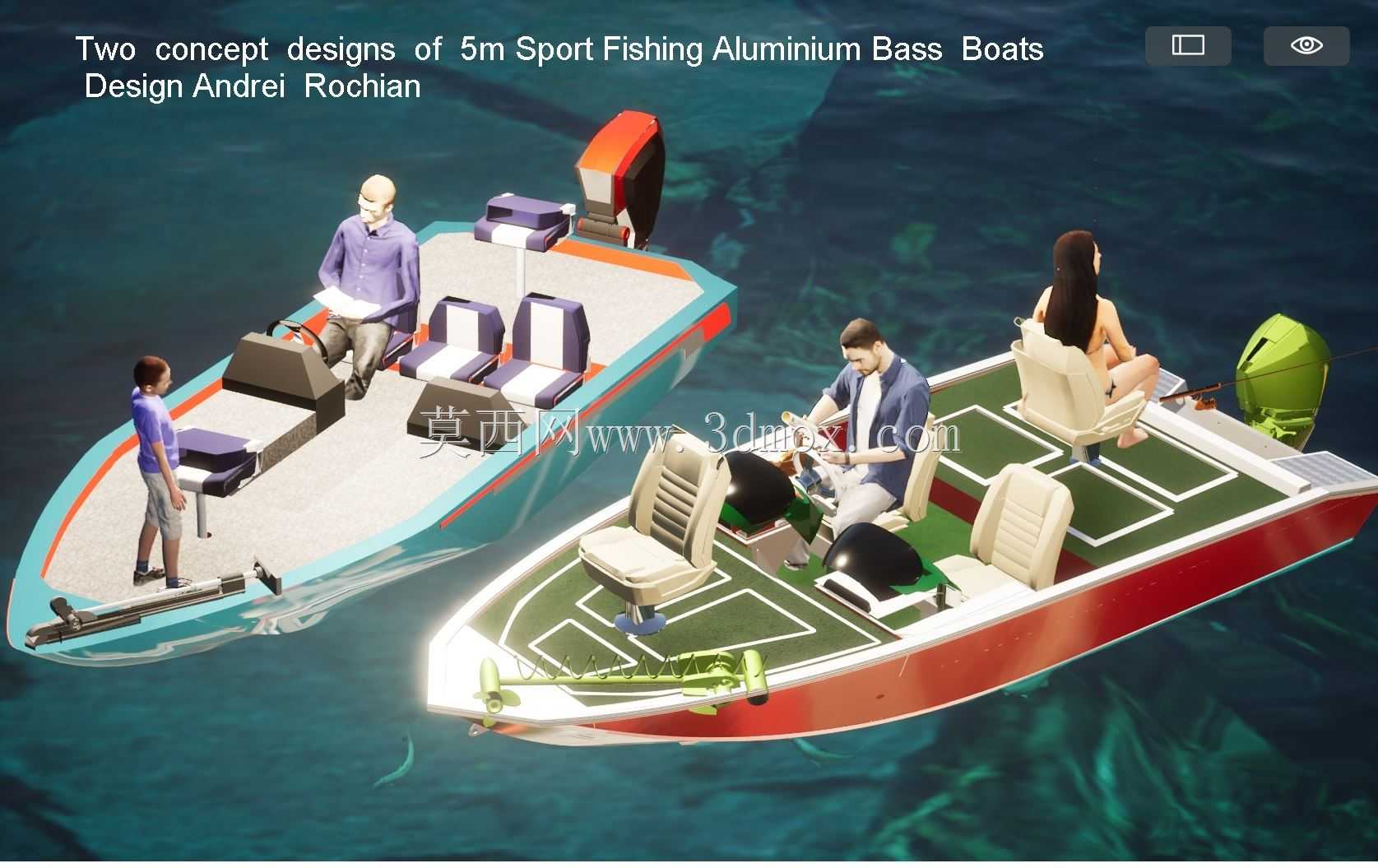

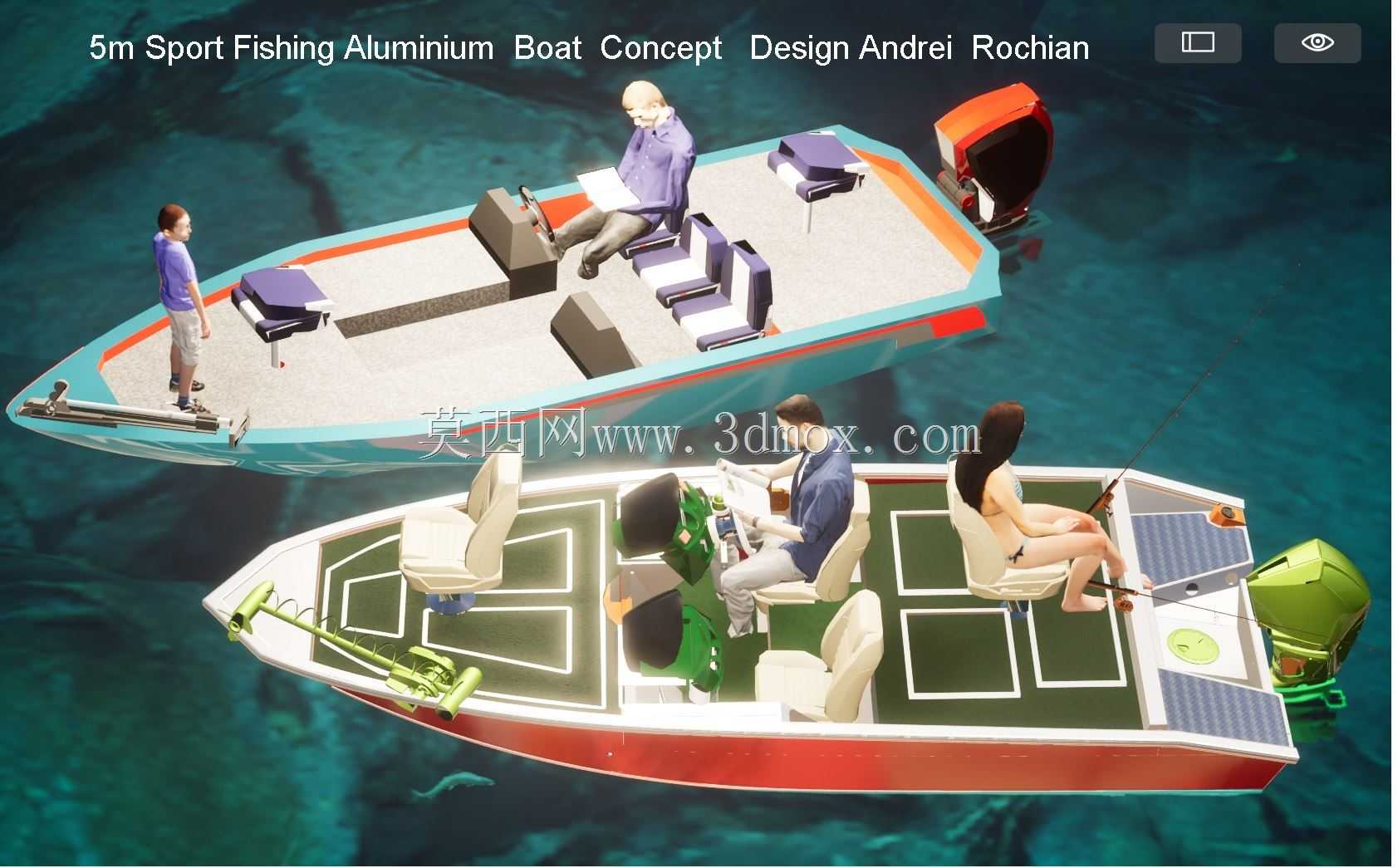

五米级铝制休闲运动钓鱼艇两款概念方案

本次呈现的两款5米级铝制钓鱼艇方案，核心瞄准近岸淡水及浅海休闲垂钓场景，适配内陆湖泊、水库、沿岸遮蔽航区的个人休闲、小型钓友组队出钓需求，区别于大型作业渔船，该类艇型主打轻量化、易拖运、低使用门槛的特性，普通家用SUV搭配小型拖车架即可完成陆运转运，无需专业码头停靠，借助简易坡道甚至平缓滩涂就能完成下水收艇操作，适配国内绝大多数非商用休闲垂钓的使用场景。

从功能布局来看，两款方案分别对应不同的使用需求：网格简化版本侧重DIY自制场景，结构拆分逻辑充分适配小型等离子切割设备的加工幅面，所有板材零件均做了拆分解耦，无需大型折弯、冲压设备，个人爱好者在车库级加工空间内即可完成下料、拼接、焊接作业，降低了自制船艇的设备门槛；曲面精细化版本则面向量产化需求，船体线型做了流体优化，舷侧弧线、船底折角线均经过CFD流场验证，可有效降低航行阻力，提升高速航行状态下的航向稳定性，减少迎浪行驶时的甲板上浪问题。

尺寸边界上，整艇总长严格控制在5米级，船宽控制在2.2米以内，既满足小型车辆拖运的道路限界要求，也保证了甲板作业空间的充裕度：甲板区域预留了三个标准座椅安装位，分别对应驾驶位、副驾位、艉部垂钓位，驾驶位周边预留了操纵台、仪表、油门档位操纵机构的安装空间，船艏位置设置了锚机安装座与锚链收纳舱，舷侧一圈预留了鱼竿插座、安全扶手、系缆桩的安装孔位，船艉板适配主流小马力舷外机的安装尺寸，可匹配15-40马力的汽油舷外机，最高航速可覆盖25-35节的休闲航行需求。

结构设计上，船体采用5052 marine级铝合金板材作为主结构材料，船底采用V型微折角线型，在浅水区航行时可有效减少水草、水下杂物的勾挂，同时兼顾一定的破浪性能；甲板表面做了防滑纹理设计，预留了活鱼舱、储物舱的开口位置，活鱼舱可配置循环水泵实现水体交换，满足钓获鲈鱼等目标鱼种的暂存需求；船体内侧设置了横向加强筋与纵向龙骨，筋板间距经过优化，在保证整艇结构强度满足近岸航行规范的前提下，尽可能控制整艇自重，将空艇重量控制在350kg以内，降低拖运与下水的操作难度。

两款方案的建模逻辑均遵循自上而下的装配设计思路，所有零件均保留参数化特征，可根据实际加工需求调整板材厚度、舱室布局、安装位尺寸：比如针对北方冬季结冰区域的使用需求，可适当加厚船底外板厚度，增加抗冰擦碰的结构冗余；针对专业钓手的使用需求，可调整甲板布局，增加探鱼器安装位、额外的鱼竿收纳架、冷藏箱固定位；针对家庭休闲使用场景，可在艉部区域增加可拆卸的遮阳棚安装座，拓展休闲使用的场景适配性。

在安装边界的考量上，所有外挂设备的安装位均做了通用化设计：舷外机安装位符合行业标准的安装孔距，无需额外打孔即可适配绝大多数市售同马力段舷外机；座椅安装位匹配通用船用座椅的底座尺寸，用户可根据预算选择固定式或旋转升降式座椅；电气走线预留了穿线孔与集线舱位置，可方便加装航行灯、探照灯、电瓶、音响等附加电气设备，无需在船体结构上二次钻孔破坏结构强度与水密性能。

从实际使用的角度出发，该类铝制钓鱼艇相比传统玻璃钢材质艇型，具备更好的抗磕碰性能，日常停靠、拖运过程中的轻微剐蹭不会造成船体开裂损伤，维修仅需简单的铝焊即可完成，维护成本远低于玻璃钢艇；同时铝合金材质的回收利用率更高，全生命周期的环保属性更优，也更适合个人用户长期持有使用。两款方案分别覆盖了自制爱好者与小型船艇量产厂商的不同需求，网格版本可直接输出切割下料图用于DIY制作，曲面版本可作为量产原型进一步开展模具制作、工艺细化工作，为后续的产品迭代提供了可靠的三维模型基础。
