船用立式锚绞盘结构三维设计

在中小型船舶的甲板舾装设计中，锚绞盘是承担锚泊收放、缆绳绞紧作业的核心甲板设备，区别于卧式锚机的布置形式，这类立式锚绞盘的驱动主体多布置在甲板下方，仅作业端露出甲板平面，能大幅节省甲板有效作业面积，尤其适配长度在20米以内的小型作业艇、休闲游艇以及内河作业船舶的甲板布局需求。从实际作业场景来看，这类锚绞盘通常安装在船舶艏部甲板的锚链筒对应位置，日常航行状态下锚爪贴合船体外板收纳，锚泊作业时通过内部传动机构带动绞盘轴转动，配合锚链轮的齿形结构卡合锚链环，实现锚的起升与下放，同时绞盘上部的光面卷筒还可承担系泊缆绳的绞紧作业，无需额外配置独立的绞缆设备，能有效控制小型船舶的舾装重量与建造成本。

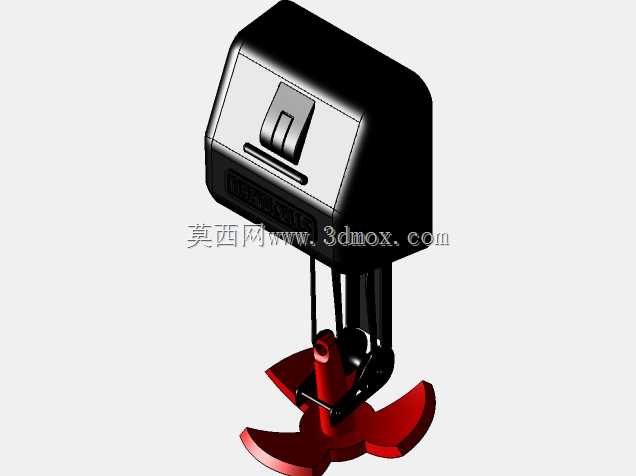

从结构设计逻辑来看，本次呈现的锚绞盘模型采用上置式驱动箱体设计，驱动单元集成在甲板上方的防护壳体内，省去了甲板开孔密封的复杂工序，更适合改装船舶或者小型量产艇的快速安装需求。上部的防护壳体采用圆角过渡的方正造型，一方面能避免船员在甲板作业时被尖锐棱角磕碰，另一方面倾斜的操作面能让船员在站立状态下清晰看到操作手柄的档位位置，操作手柄设置在壳体正面的凹槽内，能减少航行过程中浪涌冲击、缆绳剐蹭带来的误触风险。壳体下部的支撑柱采用多筋条布局，三根垂直布置的支撑筋将驱动扭矩传递到下部的锚链轮与绞缆盘位置，相比单柱支撑结构，多筋条设计能在同等重量下提升抗扭转刚度，避免大拉力绞锚时支撑结构出现形变。

下部的锚爪采用三爪式结构设计，相比传统的霍尔锚，三爪锚在沙质、泥质底的内河或者近岸水域抓附力更强，锚爪的曲面弧度经过优化，抛锚时能更快切入水底土层，起锚时锚爪能顺着锚链的拉力方向顺利脱离底质，不会出现勾挂水底杂物难以起升的问题。绞盘的核心受力部件锚链轮的齿形按照标准锚链环尺寸设计，每个齿槽刚好卡入一个链环，绞动过程中不会出现跳齿、卡链的问题，链轮与下部绞缆盘采用一体化铸造结构，减少了装配环节的连接间隙，提升了扭矩传递的可靠性。

从安装边界来看，这类立式锚绞盘的底座安装孔位按照小型船舶甲板的常用加强筋布局设计，安装时仅需在甲板对应位置预留直径略大于支撑柱的通孔，将底座与甲板下方的加强结构通过螺栓紧固即可，不需要对甲板结构做大规模改造。设备的整体高度控制在常规甲板护栏高度以下，不会影响船舶艏部的通行空间，也不会遮挡航行时的前方视野。在功能设计上，这类锚绞盘通常配套自锁式蜗轮蜗杆传动结构，当操作手柄回到中位时，传动机构自动锁止，锚链不会因为锚的自重出现滑链问题，抛锚时可以通过手柄控制下放速度，避免锚链快速冲出撞击船体造成外板损伤。

针对船舶作业的高盐雾、高湿度使用环境，这类锚绞盘的外露部件都做了对应的防腐设计，壳体采用耐海水腐蚀的涂层处理，锚爪与绞盘等受力部件采用高强度铸钢材质，表面做镀锌或者喷塑处理，能长期适应甲板上的日晒雨淋与海水溅蚀环境，减少日常维护的工作量。在实际选型过程中，设计人员需要根据船舶的锚重、锚链直径以及系泊缆绳的最大拉力来匹配对应规格的锚绞盘，模型中预留的传动接口可以适配不同功率的驱动单元，既可以选手动操作版本适配极小吨位的小艇，也可以加装电动或者液压驱动单元，适配更大吨位的作业船舶使用。在三维建模过程中，这类设备的建模重点在于锚链链轮的齿形拟合、支撑结构的受力筋布局优化，以及操作部件的人机工程学校验，需要确保安装后操作手柄的位置符合船员站立操作的舒适高度，绞缆盘的位置能方便缆绳的缠绕与脱开，避免作业过程中缆绳与支撑结构出现摩擦磨损。
