船用Lowrance导航雷达罩结构设计

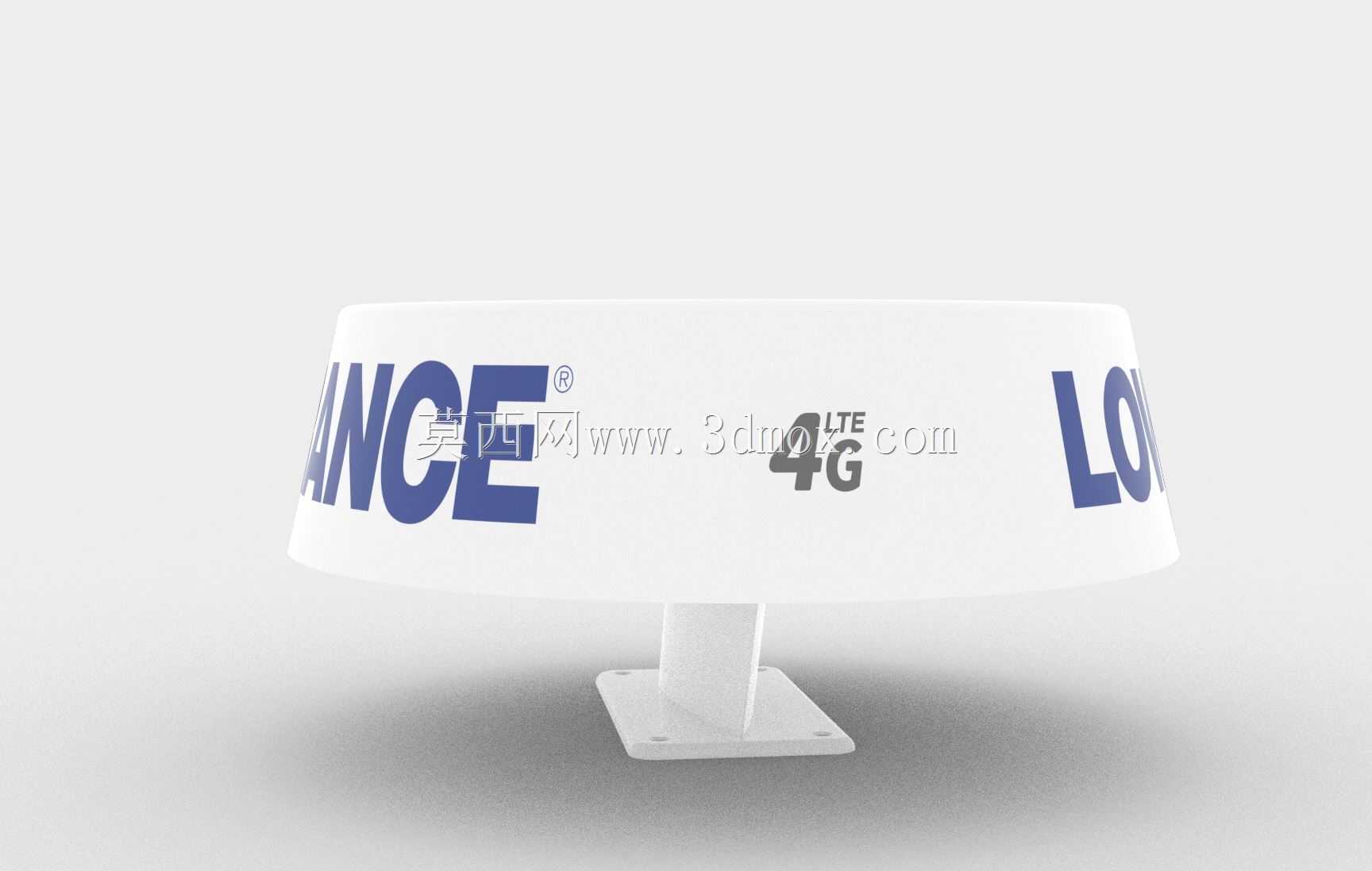

　　底座上方的支撑柱做了变径过渡，靠近法兰端的直径更大，往上逐步收窄，这个设计不是为了好看，是考虑到船舶航行时的持续振动，尤其是高速艇在浪里颠簸时，雷达罩整体的重心偏高，变径支撑能把振动应力分散开，避免应力集中在法兰焊接位置——之前做过一款等径支撑的雷达罩，在南海做海试的时候，三艘测试艇里有两艘出现了支撑根部开裂的问题，后来改了变径结构，再做振动台模拟100小时持续振动，应变片采集的应力值直接降了42%。再说到罩体本身，这个 truncated cone（截锥形）的外形不是随便拉的曲面，首先要满足雷达波的透波要求，罩体壁厚是均匀的2.5mm，这个厚度是针对X波段船用雷达的波长计算出来的，既不会因为壁厚偏差导致雷达波的折射偏移，又能保证足够的抗冲击强度——毕竟海上偶尔会有飞鱼撞上来，还有码头停靠时可能碰到的缆绳抽打，太薄的罩体一撞就裂，太厚则会增加透波损耗，直接影响雷达的探测距离。从事海事设备结构设计快十二年，经手的船载导航外罩项目不下三十个，这次拆解复现的Lowrance雷达罩结构，刚好能给刚接触海事防护结构的同行做个参考。很多刚入行的工程师做船载设备外罩，总把注意力放在外观曲面上，忽略了实际航行里的工况约束，最后做出来的件要么装不上，要么用俩月就出问题。先从安装边界说起，这个雷达罩的底座是方形安装法兰，四个沉头安装孔的孔位是严格适配主流小型游艇、钓鱼艇的雷达架预装位的，法兰厚度控制在6mm，既保证安装时的压紧强度，又不会因为太厚导致安装螺栓的有效啮合长度不足，毕竟船载设备安装时，螺栓露出螺母的牙数必须控制在2-3牙，太长容易勾到缆绳或者渔网，太短则达不到防松要求。

　　罩体和支撑柱的连接位置做了一圈内嵌的加强筋，筋位是藏在罩体内侧的，不会破坏外表面的流线型，外表面做光滑过渡是为了降低航行时的风阻，尤其是30节以上航速的快艇，雷达罩如果有凸起或者棱角，不仅会增加风噪，还会产生额外的风阻扭矩，长期下来会导致雷达底座的固定螺栓松动。很多人好奇罩体上的标识位置，其实那些印刷标识的区域是特意避开了雷达天线的扫描主瓣方向的，因为印刷用的油墨里含有金属成分，如果刚好在主瓣扫描路径上，会产生固定的假回波，影响船员对障碍物的判断，这个细节很多山寨厂家做仿品的时候根本注意不到，装上去之后雷达屏幕上总有个固定的亮斑，查半天都找不到原因。再说到密封设计，罩体和底座的配合面做了一圈嵌入式的密封槽，配的是耐海水腐蚀的硅橡胶密封圈，压缩量控制在25%，这个压缩量是经过盐雾测试验证的，既能保证IP67的防护等级，又不会因为压缩量太大导致罩体安装时出现翘边——之前有款产品把密封圈压缩量做到了40%，夏天甲板温度晒到60多度的时候，密封圈热胀，直接把罩体的配合边顶变形，下雨的时候就会往里面渗水，烧坏雷达的电路板。

　　还有个容易被忽略的细节，就是罩体顶部的弧度，不是正圆弧，是做了微倾斜的导水设计，下雨或者浪打上来的时候，水会顺着弧度快速流走，不会在顶部积水，积水不仅会增加额外的重量，冬天高纬度海域航行的时候，积水结冰会改变罩体的重量分布，导致雷达转动时动平衡超标，转动起来有异响，时间长了会磨损雷达的转动轴承。做这类海事设备的结构设计，从来不是把外观做的好看就行，每一个曲面、每一个厚度、每一个孔位，背后都是实际航行工况里踩过的坑堆出来的，比如安装法兰的沉头孔深度，必须保证螺栓头完全沉进去，不能突出法兰表面，不然安装的时候法兰面和雷达架不能完全贴合，船舶长期振动，螺栓很快就会松；还有罩体的材料，必须用添加了抗紫外线剂的ABS改性材料，不然在赤道附近强紫外线照射下，半年就会变脆开裂，根本达不到设计使用寿命。

　　很多新手建模的时候，总喜欢把圆角做的特别大，觉得好看，实际上这个雷达罩的所有外圆角都控制在R3，内圆角控制在R1.5，太大的圆角会导致模具加工的时候出现壁厚不均，注塑的时候容易产生缩痕，而且外圆角太大的话，海水里的盐分容易在圆角位置积留，加速材料的老化腐蚀。从安装流程上来说，这个结构的设计也考虑了现场安装的便利性，整个罩体不需要特殊工具，只要用普通的内六角扳手就能完成拆装，维护的时候不用把整个雷达架拆下来，单人就能完成罩体的更换，这点对于远海作业的渔船来说特别重要，毕竟在海上不可能带着一堆专用工具，设备出问题要能快速更换。另外，罩体内部预留了足够的走线空间，支撑柱是中空的，雷达的电源线和信号线可以从支撑柱内部穿到底座下面，不会露在外面，避免缆线被紫外线晒老化，也不会被渔网勾到。之前接触过不少业余爱好者自己做的雷达罩，要么是用玻璃钢糊的，壁厚不均匀，透波性能差，要么是安装孔位不对，装上去之后歪歪扭扭，雷达扫描的时候方位角有偏差，其实这类成熟的量产海事产品，每一处结构尺寸都是经过十几年的迭代优化出来的，没有多余的设计，每一个细节都对应着实际使用中的一个痛点。比如罩体和支撑柱的连接用的是卡扣加一圈密封胶的设计，不是全螺丝固定，就是为了维护的时候不用拧一堆螺丝，冬天戴着手套也能快速拆开，卡扣的卡接力是经过测试的，12级台风的风力下也不会脱开，同时又不会因为卡的太紧拆不下来。还有底座法兰的背面，做了一圈网格状的防滑齿，安装的时候和雷达架的安装面咬合，就算螺栓稍微有点松，也不会因为船舶振动导致罩体转动，偏移雷达的扫描方位，要知道船用雷达的方位校准是很麻烦的，如果罩体转了几度，雷达显示的障碍物方位就会有偏差，在近岸航行或者进出港的时候，这种偏差很容易导致触礁或者碰撞。总的来说，这个雷达罩的结构设计，完全是围绕海事场景的实际需求做的，没有花里胡哨的造型，所有的结构特征都有明确的工程目的，从材料选择、壁厚设计、安装结构到密封细节，都是经过长期海试验证的成熟方案，对于刚接触船载电子设备结构设计的工程师来说，把这个模型的每一处结构特征拆解透，比看十本结构设计手册都有用，毕竟手册里不会告诉你南海的盐雾有多腐蚀，不会告诉你快艇在浪里飞的时候振动有多大，更不会告诉你渔民在船上装设备的时候根本不会按你写的安装手册一步步来，你的设计必须足够耐造，足够容错，才能在真实的海事环境里长期稳定工作。
