船用系泊缆绳导向承力阀块结构

在船舶系泊作业场景中，这类承力导向阀块是甲板系泊系统的核心受力构件之一，主要承担缆绳转向导向、分散系泊拉力的作用，常见于散货船、集装箱船的甲板舷侧位置，也会配套在海洋平台的系泊点位上。从实际使用工况来看，船舶靠泊时缆绳会随着潮汐涨落、船舶吃水变化产生不同角度的拉力，该构件的立式辊柱结构可以将缆绳与构件之间的滑动摩擦转化为滚动摩擦，大幅降低缆绳磨损速率，同时两侧带加强筋的侧板结构可以将集中拉力均匀传导至甲板焊接基座，避免局部应力集中导致的结构变形。

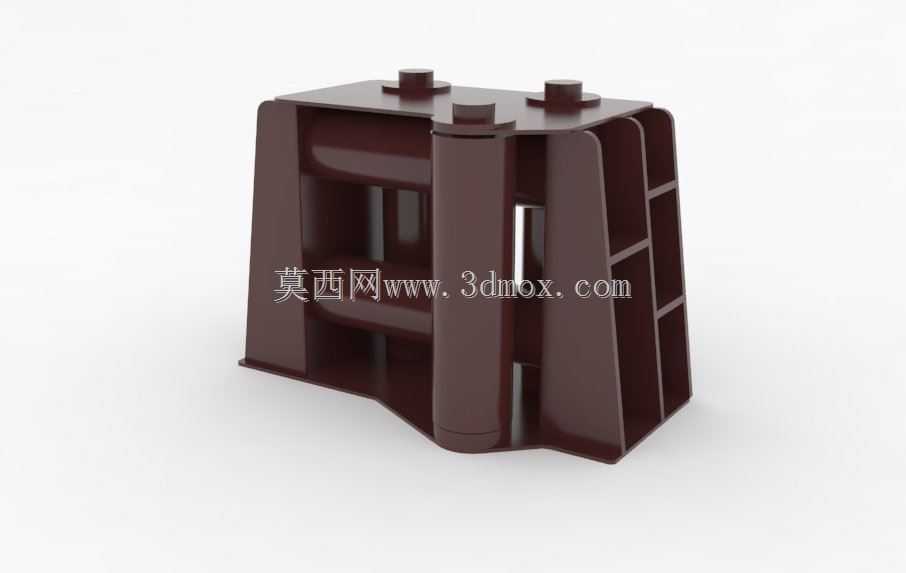

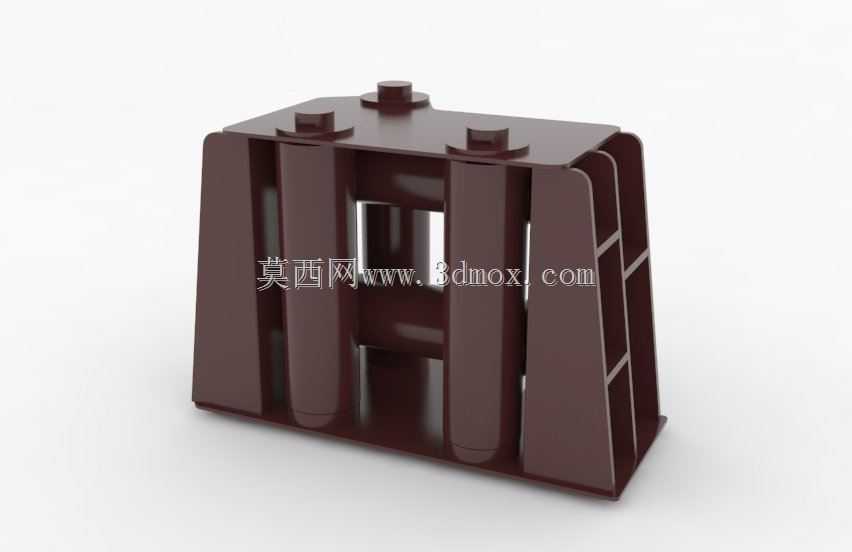

设计层面上，该构件采用对称式框架布局，顶部三个圆柱形定位凸台对应基座上的安装定位孔，安装时可以快速完成对位，减少现场焊接调整的工作量。侧板外侧的竖向加强筋采用变截面设计，靠近基座位置筋板宽度更大，向上逐步收窄，这种设计既可以满足底部最大弯矩处的强度要求，也能合理控制构件整体重量，避免甲板载荷冗余。中间的承力辊柱采用两端嵌入式安装结构，辊柱与侧板之间预留有合理的转动间隙，不会因为甲板积水锈蚀、泥沙卡滞出现辊柱抱死的情况，日常维护时只需要定期加注润滑脂即可保证转动顺畅。

从安装边界来看，构件底部为平整焊接面，可直接与甲板预埋的加强钢板贴合焊接，整体外轮廓没有外凸的尖锐棱角，不会对作业人员造成磕碰风险，也不会勾挂缆绳表层的防护纤维。三个顶部定位凸台的中心距严格匹配通用系泊基座的安装孔位标准，可以直接替换同规格的老旧系泊导向构件，不需要对原有甲板基座做额外改造。构件的过缆通道宽度适配常规直径的丙纶、钢丝复合缆绳，通道内侧的圆弧过渡处理可以避免缆绳在大角度转向时被棱角切割，延长缆绳的实际使用寿命。

实际作业过程中，当缆绳以斜向角度牵拉时，辊柱会随着缆绳的受力方向自适应转动，始终保持与缆绳的面接触状态，不会出现局部点受力压损缆绳的情况。两侧的侧板高度高于辊柱顶端，可以防止缆绳在受力波动时跳出导向通道，即使遇到突发的强风、涌浪导致缆绳大幅跳动，也能被侧板限制在导向范围内，避免脱缆引发的安全事故。构件整体采用厚重的钢板焊接成型结构，所有焊接位置都做了圆角打磨处理，消除焊接应力集中点，能够承受长期交变载荷的冲击，不会在长期使用后出现焊缝开裂的问题。

在三维建模过程中，这类构件需要重点关注各板件的厚度匹配、加强筋的受力传导路径，以及辊柱与安装位的同轴度要求，建模时需要预留出焊接工艺的焊角尺寸空间，同时要考虑后期热浸镀锌防腐处理的工艺余量，避免安装时出现尺寸偏差。对于结构设计人员来说，这类承力构件的建模不能只关注外观造型，必须结合实际受力工况校核各部位的截面强度，尤其是侧板与底板连接的位置，是整个构件应力最高的区域，建模时需要保证该位置的过渡圆弧足够大，减少应力集中系数。
